Vaillant predĺženie dymovodu 0,5 m, Ø 110/160 mm

Podrobný popis

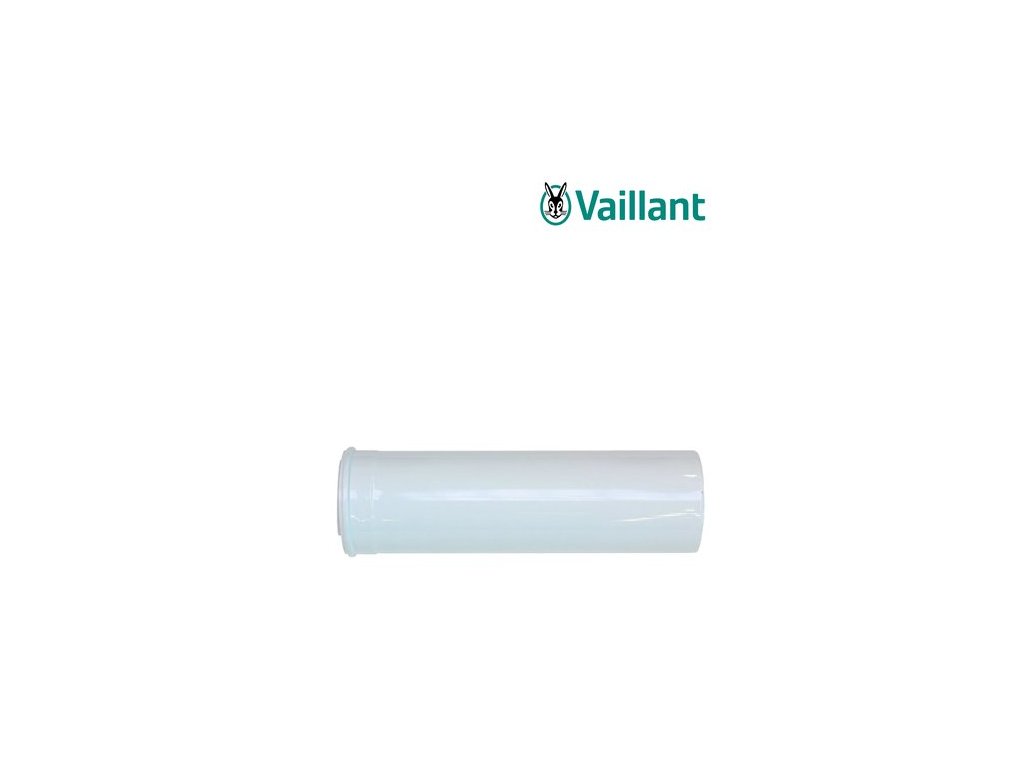

Predĺženie dymovodu Vaillant 0,5 m, Ø 110/160 mm

Predlžovacia rúra s dĺžkou 0,5 m je základným stavebným prvkom koncentrického odťahového systému Vaillant Ø 110/160 mm. Používa sa na preklenutie vzdialenosti medzi kotlom (prípadne zberačom pri kaskádovom zapojení) a miestom výstupu spalín – strešným nástavcom alebo napojením na šachtu. Kombináciou viacerých predĺžení rôznych dĺžok (0,5 m, ako aj 0,5 m / 1,0 m / 2,0 m varianty) a kolien sa navrhne presná trasa podľa dispozície konkrétnej kotolne či strojovne, bez nutnosti akéhokoľvek rezania alebo úpravy rúr na mieste.

Rúra pozostáva z dvoch súosých plášťov – vnútorného, ktorým prúdia spaliny, a vonkajšieho, ktorým sa privádza spaľovací vzduch ku kotlu z miesta výstupu. Obidva konce sú vybavené bajonetovým zámkom s tesnením, ktorý umožňuje rýchle a plynotesné spojenie so susednými dielmi (ďalšie predĺženie, koleno, revízny kus alebo priamo napojenie na kotol) bez potreby lepenia či zvárania.

Zhrnutie technických parametrov

• Typ dielu: Predĺženie (rovná rúra)
• Priemer systému: Ø 110/160 mm (koncentrický)
• Dĺžka: 0,5 m
• Materiál vnútornej rúry (spaliny): Polypropylén (PP), trieda odolnosti kondenzátu W
• Materiál vonkajšieho plášťa (vzduch): UV stabilizovaný plast
• Teplotná trieda: T120
• Tlaková trieda: P1
• Typ spoja: Bajonetový zámok s gumovým tesnením (obojstranne)
• Orientácia: Univerzálna – vodorovne aj zvislo
• Určenie: ecoTEC plus VU 806/5-5 – 1206/5-5, ecoCRAFT exclusiv, ecoVIT exclusiv, kaskádové zostavy
• Krajina pôvodu: Nemecko / EÚ
• Značka: Vaillant
• Záruka: 24 mesiacov

Systém odťahu spalín Vaillant Ø 110/160 mm

Rúrový systém s priemerom Ø 110/160 mm patrí do rodiny koncentrických (súosých) odťahových systémov Vaillant určených pre veľkokapacitné plynové kondenzačné kotly s vyšším menovitým výkonom – typicky rad ecoTEC plus VU 806/5-5, 1006/5-5 a 1206/5-5 (výkonový rozsah cca 80 – 120 kW), modulárne zostavy ecoCRAFT exclusiv a ecoVIT exclusiv, ako aj kaskádové zapojenia viacerých kotlov na spoločný zberač spalín. Vnútorná rúra, ktorou prúdia spaliny, je vyrobená z odolného polypropylénu (PP) s vysokou teplotnou a chemickou odolnosťou voči kondenzátu (trieda odolnosti kondenzátu W podľa EN 14471), vonkajší plášť privádzajúci spaľovací vzduch je z UV-stabilizovaného plastu alebo hliníka podľa konkrétneho dielu. Systém je certifikovaný pre teplotnú triedu T120, tlakovú triedu P1 (pretlakový systém, vhodný pre kondenzačné kotly) a korozívnu triedu 1, čo zodpovedá bežnému prevádzkovému rozsahu spalín kondenzačných kotlov (spaliny s nízkou teplotou, kyslé kondenzáty).

Systém Ø 110/160 mm sa montuje výhradne z originálnych dielov Vaillant – jednotlivé komponenty (predĺženia, kolená, revízne kusy, strešné nástavce aj upevňovacie prvky) sa navzájom kombinujú do zostavy presne podľa dispozície konkrétnej kotolne alebo strojovne. Všetky spoje sú tesnené silikónovým tesnením s zámkovým (bajonetovým) systémom, ktorý zaručuje plynotesnosť aj pri väčších dĺžkach potrubia a umožňuje jednoduchú montáž aj demontáž bez potreby lepenia či zvárania.

Porovnanie s ostatnými priemermi odťahových systémov Vaillant

Vaillant ponúka koncentrické odťahové systémy vo viacerých priemeroch podľa výkonu kotla – najmenší bežný priemer Ø 60/100 mm sa používa pri väčšine závesných kondenzačných kotlov pre rodinné domy a byty (rad ecoTEC pro/plus do cca 35 – 65 kW), priemer Ø 80/125 mm sa nasadzuje pri kotloch s vyšším výkonom alebo pri dlhších trasách, kde je potrebná nižšia tlaková strata. Priemer Ø 110/160 mm, do ktorého patrí aj tento diel, je určený pre najvyšší bežný výkonový segment (ecoTEC plus 806/5-5 – 1206/5-5, ecoCRAFT exclusiv, ecoVIT exclusiv) a kaskádové zostavy, kde je potrebné odviesť podstatne väčší objem spalín. Diely jednotlivých priemerov nie sú navzájom zameniteľné – pri objednávke je preto vždy nutné overiť presný priemer systému na vašom kotle alebo v projektovej dokumentácii.

Kompatibilita s modelmi kotlov

Predĺženie 0,5 m je univerzálny stavebný prvok systému Ø 110/160 mm, použiteľný pri všetkých modeloch, ktoré tento priemer odťahu využívajú – ecoTEC plus vo vyššom výkonovom rade (806/5-5, 1006/5-5, 1206/5-5), modulárne kotolne ecoCRAFT exclusiv a ecoVIT exclusiv, ako aj kaskádové zapojenia s viacerými kotlami na spoločnom zberači. Dĺžka 0,5 m sa v praxi najčastejšie kombinuje s ostatnými dostupnými dĺžkami (0,5 / 1,0 / 2,0 m) tak, aby súčet presne zodpovedal reálnej trase od kotla po miesto výstupu spalín.

Typické scenáre nasadenia

Predĺženie 0,5 m sa využíva všade tam, kde je potrebné preklenúť konkrétny úsek trasy medzi kotlom (alebo predchádzajúcim dielom zostavy) a nasledujúcim prvkom – ďalším predĺžením, kolenom, revíznym kusom alebo koncovým výstupom. Pri projektovaní trasy sa spravidla najprv určí celková potrebná dĺžka podľa dispozície kotolne a následne sa táto dĺžka poskladá z dostupných variantov 0,5 m spolu s ostatnými dĺžkami tak, aby zodpovedala realite na mieste s presnosťou na desiatky centimetrov, bez nutnosti akéhokoľvek rezania rúr.

Odhadovaná hmotnosť tohto dielu (cca 1,0 – 1,5 kg) zodpovedá bežnej manipulačnej záťaži jednou osobou pri montáži, no pri väčšom počte spojených kusov v jednej zvislej vetve je vždy potrebné počítať s celkovou hmotnosťou trasy pri návrhu podpier a kotvenia.

Ako si vybrať správnu dĺžku predĺženia

Dĺžku 0,5 m zvoľte, ak potrebujete preklenúť úsek trasy zodpovedajúci práve tejto vzdialenosti, alebo ak ju budete kombinovať s ďalšími dĺžkami (1,0 m a 2,0 m) na dosiahnutie presného súčtu zodpovedajúceho reálnej trase vo vašej kotolni. Odporúčame si pred objednávkou premerať skutočnú trasu na mieste (od výstupu kotla po plánované miesto výstupu spalín) a až následne zvoliť kombináciu dĺžok a kolien, ktorá túto vzdialenosť najpresnejšie pokryje bez potreby rezania rúr.

Montáž a použitie

Predĺženie 0,5 m sa vkladá do trasy odťahu spalín v ktoromkoľvek mieste medzi kotlom a koncovým výstupom (strešný nástavec, priechodka stenou alebo napojenie na šachtu). Pri montáži:

• rúra sa zasúva do predchádzajúceho dielu bajonetovým zámkom až na doraz – správne zasunutie je počuteľné/hmatateľné zaskočenie poistky,
• smer prúdenia kondenzátu musí byť vždy v miernom spáde smerom ku kotlu (alebo k zbernému hrdlu kondenzátu), aby sa kondenzát neshromažďoval v nesprávnom mieste trasy,
• pri dlhších zvislých alebo vodorovných úsekoch (vrátane tohto predĺženia) je potrebné potrubie priebežne podopierať upevňovacími obručami alebo konzolami v odstupoch podľa montážneho návodu výrobcu, spravidla každých 1 – 1,5 m,
• maximálna celková dĺžka trasy (súčet všetkých predĺžení a ekvivalentných dĺžok kolien) je limitovaná montážnym návodom ku konkrétnemu modelu kotla – pred objednávkou viacerých kusov odporúčame overiť maximálny povolený rozsah.

Rúru je možné použiť tak na vodorovné, ako aj na zvislé úseky trasy, prípadne v kombinácii s kolenami aj na šikmé vedenie.

Bezpečnostné upozornenia

Montáž a zapojenie odťahového systému kondenzačného kotla smie vykonávať výhradne oprávnená a zaškolená montážna firma s odbornou spôsobilosťou na plynové zariadenia. Nesprávne zostavená alebo netesná trasa odťahu spalín môže viesť k úniku spalín (vrátane oxidu uhoľnatého) do obytných priestorov, čo predstavuje vážne zdravotné riziko. Používajte výhradne originálne diely Vaillant zodpovedajúceho priemeru a certifikácie – kombinácia s dielmi iných výrobcov alebo iných priemerov nie je prípustná a je v rozpore s podmienkami CE certifikácie celej zostavy aj so zárukou na kotol. Po každom zásahu do trasy (výmena dielu, servis, revízia) je nutné vykonať kontrolu tesnosti pred opätovným uvedením kotla do prevádzky.

Údržba a starostlivosť

Odťahový systém odporúčame minimálne raz ročne skontrolovať pri pravidelnom servise kotla – najmä tesnosť spojov, priechodnosť odvodu kondenzátu (ak je súčasťou zostavy) a mechanické upevnenie v celej trase. Vonkajšie plastové časti (strešné nástavce, priechodky) je vhodné vizuálne skontrolovať po zimnom období kvôli prípadnému mechanickému poškodeniu ľadom alebo vetrom. Vnútro rúr sa pri bežnej prevádzke nezanáša usadeninami tak, ako klasické komíny na tuhé palivo, no revízne prvky v zostave (revízne kolená, revízne kusy, T-kusy) slúžia práve na to, aby servisný technik mohol pri kontrole jednoducho nahliadnuť do vnútra potrubia a v prípade potreby ho vyčistiť bez nutnosti rozoberať celú trasu.

Pri kotloch s dlhšou trasou odťahu odporúčame viesť si jednoduchý servisný záznam o dátume poslednej kontroly tesnosti a stave revíznych otvorov – uľahčí to plánovanie ďalších kominárskych revízií a poskytne prehľad pri prípadnej reklamácii alebo predaji nehnuteľnosti.

Prečo kúpiť tento diel na Atria.sk

Ponúkame výhradne originálne diely Vaillant so 100% kompatibilitou s odťahovými systémami tejto značky – žiadne univerzálne náhrady pochybnej kvality, ktoré môžu ohroziť plynotesnosť celej zostavy alebo zaniknutie záruky na kotol. Tovar je bežne skladom alebo rýchlo dostupný od dodávateľa, takže realizácia kotolne či servisný zásah nemešká na jeden chýbajúci diel. Pri nejasnostiach, ktorý presný diel do vašej zostavy potrebujete, poradíme telefonicky aj e-mailom – stačí uviesť model kotla a dĺžku trasy odťahu, ktorú potrebujete preklenúť.

Objednávku spracúvame štandardne v priebehu jedného pracovného dňa a pri tovare skladom expedujeme obratom. Ak si nie ste istí, ktorý presný diel váš projekt vyžaduje (napríklad pri kombinovaní viacerých dĺžok a kolien do jednej trasy), radi vám pred objednávkou pomôžeme so správnym výberom zostavy – stačí nám poslať pôdorys alebo fotografiu miesta inštalácie a informáciu o modeli kotla.
