Vaillant predĺženie dymovodu 0,5 m, Ø 110 mm
Kód: 0020106384Podrobný popis

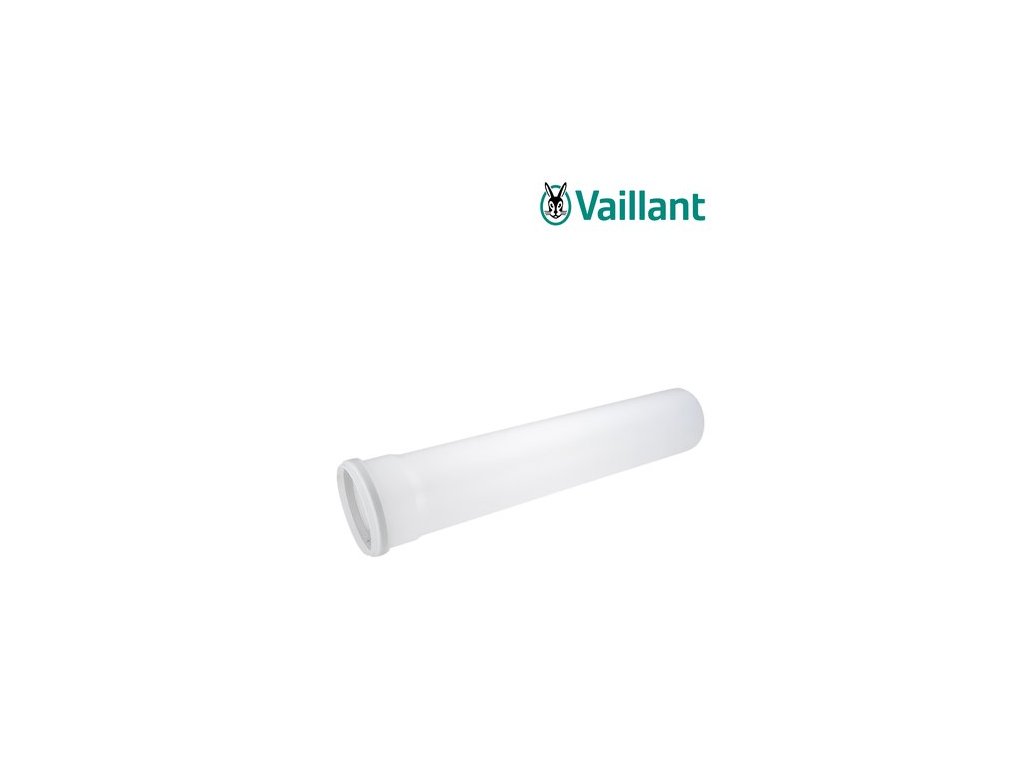

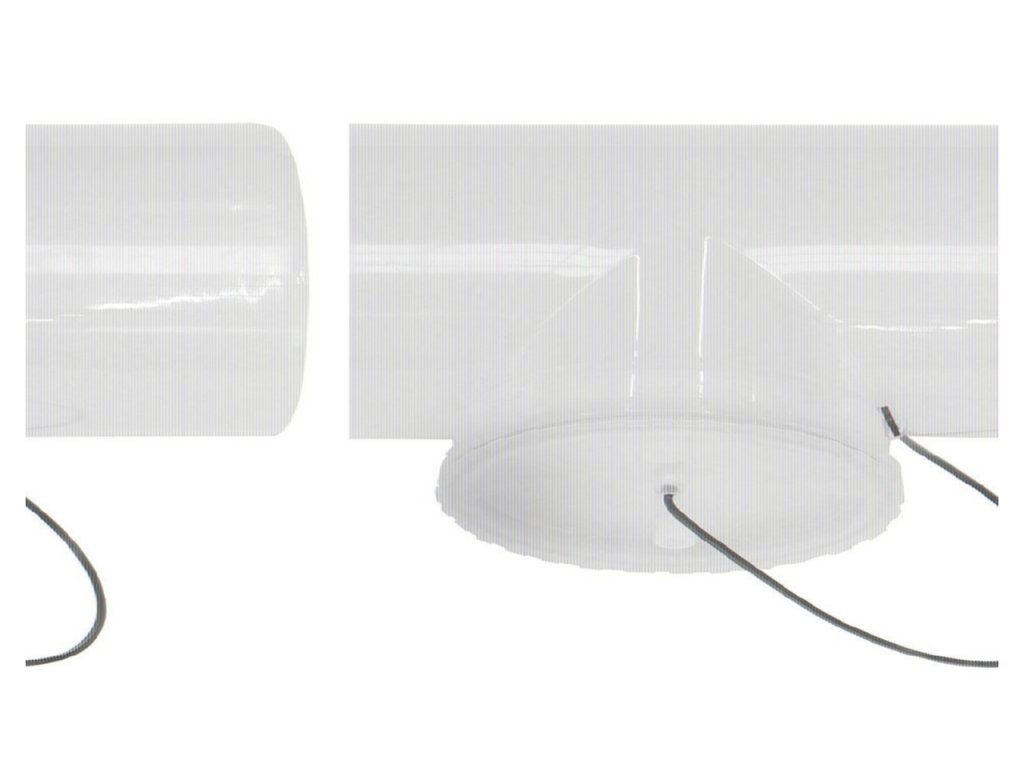

Predĺženie dymovodu Vaillant 0,5 m, Ø 110 mm (šachtový systém)
Táto jednoplášťová rúra s dĺžkou 0,5 m je určená pre tzv. šachtový systém odvodu spalín, kde sa spaliny vedú jedinou rúrou Ø 110 mm umiestnenou v existujúcej zvislej stavebnej šachte alebo komíne, zatiaľ čo spaľovací vzduch pre kotol sa nasáva voľným medzikruhovým priestorom medzi rúrou a stenami šachty. Na rozdiel od koncentrického systému Ø 110/160 mm (kde vzduch aj spaliny vedie jedna súosá rúra) tu combustion vzduch prúdi mimo samotnej rúry, priamo v priestore šachty – preto sa tento diel používa výhradne v kombinácii so vzduchotesne uzavretou šachtou s prívodom vonkajšieho vzduchu v jej spodnej alebo hornej časti podľa projektu.
Diel sa kombinuje s ďalšími dĺžkami (0,5 m a 1,0 m) a smerovými prvkami do presnej dĺžky zvislej trasy v šachte, pričom na vrchu aj spodu zostavy sa napájajú prechodové a podporné komponenty pre napojenie na kotol, resp. na výstup zo šachty.
Zhrnutie technických parametrov
- Typ dielu: Predĺženie (šachtový systém, jednoplášťové)
- Priemer: Ø 110 mm
- Systém: Šachtový (LAS) – jednoplášťová rúra, vzduch prúdi voľne v šachte
- Dĺžka: 0,5 m
- Materiál: Polypropylén (PP), trieda odolnosti kondenzátu W
- Teplotná trieda: T120
- Tlaková trieda: P1
- Typ spoja: Bajonetový zámok s gumovým tesnením
- Určenie: ecoTEC plus vyššieho výkonu, ecoCRAFT exclusiv, ecoVIT exclusiv – inštalácia v šachte
- Krajina pôvodu: Nemecko / EÚ
- Značka: Vaillant
- Záruka: 24 mesiacov
Šachtový systém Vaillant Ø 110 mm (LAS)
Jednoplášťová rúra Ø 110 mm je určená pre tzv. šachtový systém odvodu spalín (spoločne označovaný aj skratkou LAS – vzduchovo-spalinový systém cez šachtu), kde sa spaliny odvádzajú jedinou rúrou umiestnenou v existujúcej murovanej alebo prefabrikovanej šachte/komíne, zatiaľ čo spaľovací vzduch pre kotol sa nasáva voľným medzikruhovým priestorom medzi touto rúrou a stenami šachty. Tento typ zapojenia sa využíva najmä pri väčších plynových kondenzačných kotloch Vaillant (ecoTEC plus s vyšším výkonom, ecoCRAFT exclusiv, ecoVIT exclusiv) inštalovaných v bytových domoch, kotolniach a strojovniach, kde je k dispozícii zvislá stavebná šachta a nie je žiaduce viesť samostatný koncentrický systém cez fasádu.
Rúra je vyrobená z polypropylénu (PP) s vysokou odolnosťou voči kondenzátu a kyslým zložkám spalín (trieda W podľa EN 14471), teplotná trieda T120, tlaková trieda P1. Spoje sú riešené zámkovým hrdlovým systémom s gumovým tesnením, ktorý zaručuje spoľahlivú plynotesnosť pri zvislom aj mierne šikmom vedení v šachte. Keďže systém pracuje v podtlakovom aj pretlakovom režime v závislosti od typu kotla, každý komponent musí byť z certifikovaného radu Vaillant – kombinácia s neoriginálnymi dielmi iných výrobcov nie je prípustná a je v rozpore s podmienkami CE certifikácie celej zostavy aj zárukou na kotol.
Porovnanie so systémami s existujúcou šachtou a bez nej
Popri koncentrických (dvojplášťových) systémoch Ø 60/100, 80/125 a 110/160 mm ponúka Vaillant aj jednoplášťové riešenie Ø 110 mm pre šachtový (LAS) spôsob inštalácie, kam patrí aj tento diel. Kým koncentrické systémy vedú spaliny aj spaľovací vzduch jednou súosou rúrou a sú vhodné najmä tam, kde trasa vedie fasádou alebo voľným priestorom bez existujúcej šachty, jednoplášťový šachtový systém využíva existujúcu stavebnú šachtu ako prirodzený vzduchový kanál okolo rúry so spalinami. Voľba medzi oboma prístupmi závisí od dispozície konkrétnej budovy – pri rekonštrukciách s dostupnou pôvodnou komínovou šachtou je šachtový systém spravidla stavebne jednoduchší a lacnejší variant, pri novostavbách bez takejto šachty sa naopak takmer vždy volí koncentrický systém.
Kompatibilita
Predĺženie 0,5 m Ø 110 mm je určené výhradne pre šachtový (LAS) systém odvodu spalín Vaillant, kde spaliny vedie táto jednoplášťová rúra a spaľovací vzduch prúdi voľne v priestore okolo nej v existujúcej stavebnej šachte. Používa sa pri rovnakých modeloch kotlov ako koncentrický systém Ø 110/160 mm (ecoTEC plus vyššieho výkonu, ecoCRAFT exclusiv, ecoVIT exclusiv), líši sa však spôsob prívodu spaľovacieho vzduchu – nie je vhodné tieto dva systémy navzájom kombinovať bez prechodového dielu určeného práve na tento účel.
Typické scenáre nasadenia
Tento krátky diel sa používa na jemné doladenie presnej dĺžky zvislej trasy v šachte, keď zostávajúca vzdialenosť po poskladaní dlhších predĺžení (1,0 m) nezodpovedá celočíselnému násobku – 0,5 m variant umožňuje presné dorovnanie na požadovanú výšku bez potreby akéhokoľvek rezania rúry na mieste.
Ako si vybrať medzi šachtovým a koncentrickým systémom
Šachtový systém Ø 110 mm (tento diel) zvoľte vtedy, keď má budova k dispozícii vhodnú existujúcu zvislú stavebnú šachtu s definovaným prívodom spaľovacieho vzduchu – typicky pri rekonštrukciách bytových domov s pôvodným komínovým telesom. Ak takáto šachta k dispozícii nie je, alebo trasa má viesť fasádou, voľbou je koncentrický systém Ø 110/160 mm, kde jedna rúra vedie súčasne spaliny aj spaľovací vzduch bez potreby existujúcej šachty.
Montáž a použitie
Predĺženie 0,5 m sa zasúva do zvislej trasy v šachte rovnakým bajonetovým zámkom s tesnením ako pri koncentrickom systéme. Pri montáži je potrebné:
- overiť, že šachta spĺňa požiadavky na prívod spaľovacieho vzduchu (voľný, nezanesený priestor, dostatočný prierez okolo rúry, vzduchotesné oddelenie od iných priestorov budovy podľa projektu),
- rúru priebežne stabilizovať v šachte pomocou dištančných držiakov alebo obručí tak, aby zostal zachovaný voľný prierez pre prúdenie vzduchu po celom obvode,
- dodržať minimálny spád smerom ku kotlu pre odvod kondenzátu,
- pred uvedením do prevádzky vykonať kontrolu tesnosti aj funkčnosti prívodu vzduchu šachtou podľa montážneho návodu ku konkrétnemu modelu kotla,
- zachovať prístup k revíznym prvkom zostavy (revízne T koleno, revízny kus) v spodnej časti šachty pre pravidelné kominárske kontroly.
Bezpečnostné upozornenia
Montáž šachtového (LAS) systému odvodu spalín vyžaduje okrem odbornej montážnej firmy aj predchádzajúce posúdenie stavebného stavu a vhodnosti šachty autorizovaným technikom – nesprávne dimenzovaný alebo netesný prívod spaľovacieho vzduchu šachtou môže ohroziť bezpečnú prevádzku kotla. Používajte výhradne originálne diely Vaillant zodpovedajúceho priemeru; kombinácia s neoriginálnymi dielmi alebo svojvoľná úprava (napríklad rezanie rúry) nie je prípustná a je v rozpore s certifikáciou celej zostavy aj so zárukou na kotol. Po montáži alebo akomkoľvek zásahu do trasy je nutná kontrola tesnosti aj funkčnosti prívodu vzduchu pred uvedením kotla do prevádzky.
Údržba a starostlivosť
Odťahový systém odporúčame minimálne raz ročne skontrolovať pri pravidelnom servise kotla – najmä tesnosť spojov, priechodnosť odvodu kondenzátu (ak je súčasťou zostavy) a mechanické upevnenie v celej trase. Vonkajšie plastové časti (strešné nástavce, priechodky) je vhodné vizuálne skontrolovať po zimnom období kvôli prípadnému mechanickému poškodeniu ľadom alebo vetrom. Vnútro rúr sa pri bežnej prevádzke nezanáša usadeninami tak, ako klasické komíny na tuhé palivo, no revízne prvky v zostave (revízne kolená, revízne kusy, T-kusy) slúžia práve na to, aby servisný technik mohol pri kontrole jednoducho nahliadnuť do vnútra potrubia a v prípade potreby ho vyčistiť bez nutnosti rozoberať celú trasu.
Pri kotloch s dlhšou trasou odťahu odporúčame viesť si jednoduchý servisný záznam o dátume poslednej kontroly tesnosti a stave revíznych otvorov – uľahčí to plánovanie ďalších kominárskych revízií a poskytne prehľad pri prípadnej reklamácii alebo predaji nehnuteľnosti.
Prečo kúpiť tento diel na Atria.sk
Ponúkame výhradne originálne diely Vaillant so 100% kompatibilitou s odťahovými systémami tejto značky – žiadne univerzálne náhrady pochybnej kvality, ktoré môžu ohroziť plynotesnosť celej zostavy alebo zaniknutie záruky na kotol. Tovar je bežne skladom alebo rýchlo dostupný od dodávateľa, takže realizácia kotolne či servisný zásah nemešká na jeden chýbajúci diel. Pri nejasnostiach, ktorý presný diel do vašej zostavy potrebujete, poradíme telefonicky aj e-mailom – stačí uviesť model kotla a dĺžku trasy odťahu, ktorú potrebujete preklenúť.
Objednávku spracúvame štandardne v priebehu jedného pracovného dňa a pri tovare skladom expedujeme obratom. Ak si nie ste istí, ktorý presný diel váš projekt vyžaduje (napríklad pri kombinovaní viacerých dĺžok a kolien do jednej trasy), radi vám pred objednávkou pomôžeme so správnym výberom zostavy – stačí nám poslať pôdorys alebo fotografiu miesta inštalácie a informáciu o modeli kotla.
Časté otázky
Aký je rozdiel medzi týmto dielom a predĺžením Ø 110/160 mm?
Toto predĺženie Ø 110 mm je jednoplášťové a používa sa v šachtovom (LAS) systéme, kde vzduch prúdi voľne v priestore šachty okolo rúry. Rúra Ø 110/160 mm je naopak dvojplášťová (koncentrická) a vzduch aj spaliny vedie jedna súosá zostava bez potreby existujúcej šachty.
Môže sa táto rúra použiť aj mimo šachty, napríklad na fasáde?
Nie, jednoplášťový systém Ø 110 mm je certifikovaný výhradne pre použitie v uzavretej stavebnej šachte s definovaným prívodom spaľovacieho vzduchu – mimo šachty (napríklad na voľnej fasáde) sa musí použiť koncentrický systém Ø 60/100, 80/125 alebo 110/160 mm.
Ako sa táto rúra kombinuje s dĺžkou 0,5 m alebo 1,0 m?
Jednotlivé dĺžky (0,5 m a 1,0 m) sa navzájom voľne kombinujú bajonetovým zámkom rovnako ako pri koncentrickom systéme, čím sa dosiahne presná potrebná výška zvislej trasy v šachte.
Je potrebné šachtu pred montážou nejako upraviť?
Áno, šachta musí byť pred inštaláciou skontrolovaná a prípadne upravená tak, aby spĺňala požiadavky na prierez, vzduchotesnosť voči ostatným priestorom budovy a prívod vonkajšieho vzduchu podľa projektovej dokumentácie a montážneho návodu kotla.
Kto môže posúdiť vhodnosť existujúcej šachty pre tento systém?
Vhodnosť šachty posudzuje autorizovaný projektant alebo revízny technik/kominár v spolupráci s montážnou firmou, ešte pred objednaním konkrétnych dielov zostavy.
Dá sa toto predĺženie použiť aj mimo šachty, napríklad vo vnútri technickej miestnosti?
Nie, jednoplášťový systém Ø 110 mm je certifikovaný len pre prevádzku v uzavretej stavebnej šachte s definovaným prívodom spaľovacieho vzduchu – mimo šachty hrozí neregulovaný prístup vzduchu aj únik spalín do priestoru, preto sa mimo šachty musí použiť koncentrický systém.
Ako sa táto rúra spája s dielmi systému Ø 110/160 mm?
Priamo sa nespája – ide o odlišný systém s iným princípom prívodu vzduchu. Prechod medzi koncentrickým a šachtovým systémom rieši špecializovaný prechodový/pripájací diel, ktorý sa volí podľa konkrétneho projektu.
Je potrebné pri šachtovom systéme riešiť aj odvod kondenzátu inak ako pri koncentrickom systéme?
Princíp odvodu kondenzátu je rovnaký – spádovaním rúry smerom ku kotlu alebo k zbernému miestu kondenzátu; rozdiel je len v tom, že vzduch pri šachtovom systéme neprúdi v tesnej blízkosti rúry, ale voľne v priestore šachty.
Je potrebné pri šachtovom systéme počítať s inou trasou odvodu kondenzátu ako pri koncentrickom systéme?
Princíp je rovnaký – kondenzát odteká spádom rúry smerom ku kotlu alebo k zbernému miestu; potrubie na odvod kondenzátu ostáva súčasťou kotla, nie samotnej šachtovej rúry.
Dá sa dĺžka 0,5 m skombinovať aj s dielmi dlhšími ako 1,0 m z tejto rady?
Áno, ak sú v ponuke aj dlhšie varianty rovnakého priemeru pre šachtový systém, dajú sa s týmto 0,5 m dielom voľne kombinovať rovnakým bajonetovým zámkom.
Je potrebný súhlas správcu bytového domu na využitie spoločnej šachty pre tento systém?
Áno, keďže ide o zásah do spoločných častí budovy, využitie existujúcej stavebnej šachty na odvod spalín si spravidla vyžaduje súhlas správcu alebo spoločenstva vlastníkov a posúdenie odborným technikom/projektantom.
Je táto rúra farebne odlíšená od koncentrického systému, aby nedošlo k zámene pri montáži?
Diely jednoplášťového šachtového systému majú odlišné rozmery aj typové označenie od koncentrického systému Ø 110/160 mm, takže zámena pri pozornej kontrole typového označenia pred montážou prakticky nehrozí.
Potrebujem k tejto rúre aj samostatné tesnenie, alebo je súčasťou dielu?
Tesnenie bajonetového spoja je súčasťou samotného dielu z výroby, netreba ho objednávať ani inštalovať samostatne.
