Vaillant predĺženie dymovodu 1,0 m, Ø 110 mm
Kód: 0020106385Podrobný popis

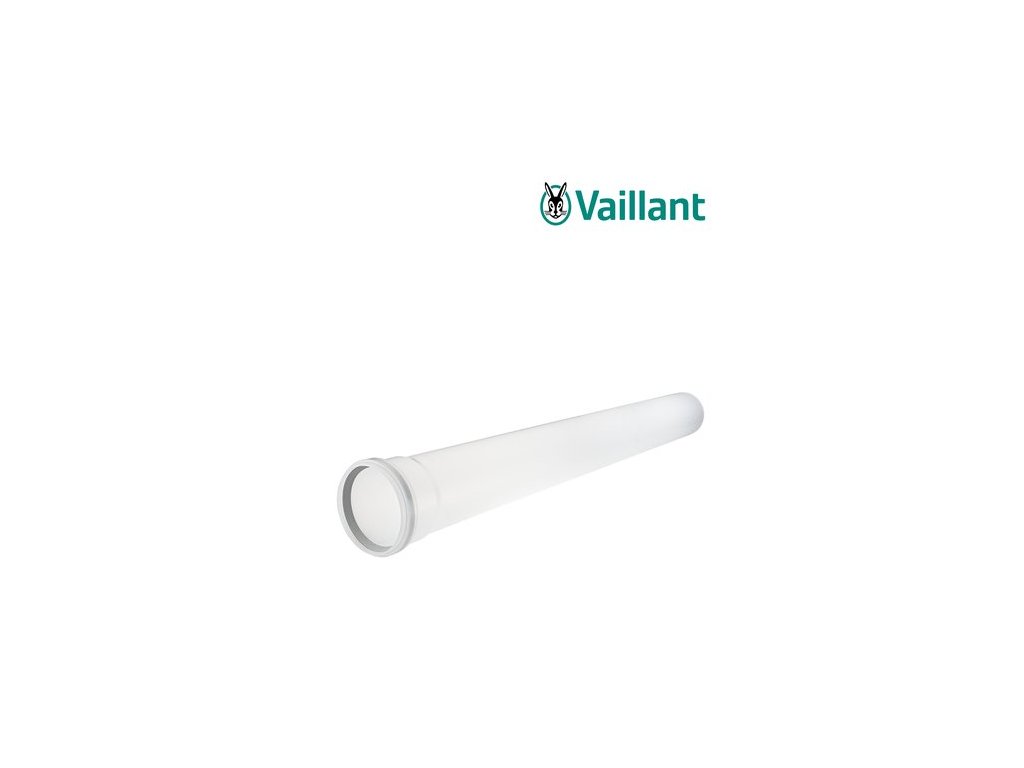

Predĺženie dymovodu Vaillant 1,0 m, Ø 110 mm (šachtový systém)
Táto jednoplášťová rúra s dĺžkou 1,0 m je určená pre tzv. šachtový systém odvodu spalín, kde sa spaliny vedú jedinou rúrou Ø 110 mm umiestnenou v existujúcej zvislej stavebnej šachte alebo komíne, zatiaľ čo spaľovací vzduch pre kotol sa nasáva voľným medzikruhovým priestorom medzi rúrou a stenami šachty. Na rozdiel od koncentrického systému Ø 110/160 mm (kde vzduch aj spaliny vedie jedna súosá rúra) tu combustion vzduch prúdi mimo samotnej rúry, priamo v priestore šachty – preto sa tento diel používa výhradne v kombinácii so vzduchotesne uzavretou šachtou s prívodom vonkajšieho vzduchu v jej spodnej alebo hornej časti podľa projektu.
Diel sa kombinuje s ďalšími dĺžkami (0,5 m a 1,0 m) a smerovými prvkami do presnej dĺžky zvislej trasy v šachte, pričom na vrchu aj spodu zostavy sa napájajú prechodové a podporné komponenty pre napojenie na kotol, resp. na výstup zo šachty.
Zhrnutie technických parametrov
- Typ dielu: Predĺženie (šachtový systém, jednoplášťové)
- Priemer: Ø 110 mm
- Systém: Šachtový (LAS) – jednoplášťová rúra, vzduch prúdi voľne v šachte
- Dĺžka: 1,0 m
- Materiál: Polypropylén (PP), trieda odolnosti kondenzátu W
- Teplotná trieda: T120
- Tlaková trieda: P1
- Typ spoja: Bajonetový zámok s gumovým tesnením
- Určenie: ecoTEC plus vyššieho výkonu, ecoCRAFT exclusiv, ecoVIT exclusiv – inštalácia v šachte
- Krajina pôvodu: Nemecko / EÚ
- Značka: Vaillant
- Záruka: 24 mesiacov
Šachtový systém Vaillant Ø 110 mm (LAS)
Jednoplášťová rúra Ø 110 mm je určená pre tzv. šachtový systém odvodu spalín (spoločne označovaný aj skratkou LAS – vzduchovo-spalinový systém cez šachtu), kde sa spaliny odvádzajú jedinou rúrou umiestnenou v existujúcej murovanej alebo prefabrikovanej šachte/komíne, zatiaľ čo spaľovací vzduch pre kotol sa nasáva voľným medzikruhovým priestorom medzi touto rúrou a stenami šachty. Tento typ zapojenia sa využíva najmä pri väčších plynových kondenzačných kotloch Vaillant (ecoTEC plus s vyšším výkonom, ecoCRAFT exclusiv, ecoVIT exclusiv) inštalovaných v bytových domoch, kotolniach a strojovniach, kde je k dispozícii zvislá stavebná šachta a nie je žiaduce viesť samostatný koncentrický systém cez fasádu.
Rúra je vyrobená z polypropylénu (PP) s vysokou odolnosťou voči kondenzátu a kyslým zložkám spalín (trieda W podľa EN 14471), teplotná trieda T120, tlaková trieda P1. Spoje sú riešené zámkovým hrdlovým systémom s gumovým tesnením, ktorý zaručuje spoľahlivú plynotesnosť pri zvislom aj mierne šikmom vedení v šachte. Keďže systém pracuje v podtlakovom aj pretlakovom režime v závislosti od typu kotla, každý komponent musí byť z certifikovaného radu Vaillant – kombinácia s neoriginálnymi dielmi iných výrobcov nie je prípustná a je v rozpore s podmienkami CE certifikácie celej zostavy aj zárukou na kotol.
Porovnanie so systémami s existujúcou šachtou a bez nej
Popri koncentrických (dvojplášťových) systémoch Ø 60/100, 80/125 a 110/160 mm ponúka Vaillant aj jednoplášťové riešenie Ø 110 mm pre šachtový (LAS) spôsob inštalácie, kam patrí aj tento diel. Kým koncentrické systémy vedú spaliny aj spaľovací vzduch jednou súosou rúrou a sú vhodné najmä tam, kde trasa vedie fasádou alebo voľným priestorom bez existujúcej šachty, jednoplášťový šachtový systém využíva existujúcu stavebnú šachtu ako prirodzený vzduchový kanál okolo rúry so spalinami. Voľba medzi oboma prístupmi závisí od dispozície konkrétnej budovy – pri rekonštrukciách s dostupnou pôvodnou komínovou šachtou je šachtový systém spravidla stavebne jednoduchší a lacnejší variant, pri novostavbách bez takejto šachty sa naopak takmer vždy volí koncentrický systém.
Kompatibilita
Predĺženie 1,0 m Ø 110 mm patrí do rovnakej rady šachtového (LAS) systému ako 0,5 m variant a používa sa pri rovnakých modeloch kotlov – ecoTEC plus vyššieho výkonového radu, ecoCRAFT exclusiv a ecoVIT exclusiv. Vzájomnou kombináciou 0,5 m a 1,0 m dielov sa dosiahne ľubovoľná potrebná výška zvislej trasy v stavebnej šachte.
Typické scenáre nasadenia
Dĺžka 1,0 m je základnou stavebnou jednotkou pri montáži dlhších zvislých trás v šachtách viacpodlažných bytových domov, kde je potrebné preklenúť niekoľko poschodí. Kombináciou viacerých kusov 1,0 m (prípadne doplnených o 0,5 m diel na jemné dorovnanie) sa dosiahne presná celková výška trasy až po výstup zo šachty.
Ako si vybrať medzi šachtovým a koncentrickým systémom
Šachtový systém Ø 110 mm (tento diel) zvoľte vtedy, keď má budova k dispozícii vhodnú existujúcu zvislú stavebnú šachtu s definovaným prívodom spaľovacieho vzduchu – typicky pri rekonštrukciách bytových domov s pôvodným komínovým telesom. Ak takáto šachta k dispozícii nie je, alebo trasa má viesť fasádou, voľbou je koncentrický systém Ø 110/160 mm, kde jedna rúra vedie súčasne spaliny aj spaľovací vzduch bez potreby existujúcej šachty.
Montáž a použitie
Predĺženie 1,0 m sa zasúva do zvislej trasy v šachte rovnakým bajonetovým zámkom s tesnením ako pri koncentrickom systéme. Pri montáži je potrebné:
- overiť, že šachta spĺňa požiadavky na prívod spaľovacieho vzduchu (voľný, nezanesený priestor, dostatočný prierez okolo rúry, vzduchotesné oddelenie od iných priestorov budovy podľa projektu),
- rúru priebežne stabilizovať v šachte pomocou dištančných držiakov alebo obručí tak, aby zostal zachovaný voľný prierez pre prúdenie vzduchu po celom obvode,
- dodržať minimálny spád smerom ku kotlu pre odvod kondenzátu,
- pred uvedením do prevádzky vykonať kontrolu tesnosti aj funkčnosti prívodu vzduchu šachtou podľa montážneho návodu ku konkrétnemu modelu kotla,
- zachovať prístup k revíznym prvkom zostavy (revízne T koleno, revízny kus) v spodnej časti šachty pre pravidelné kominárske kontroly.
Bezpečnostné upozornenia
Montáž šachtového (LAS) systému odvodu spalín vyžaduje okrem odbornej montážnej firmy aj predchádzajúce posúdenie stavebného stavu a vhodnosti šachty autorizovaným technikom – nesprávne dimenzovaný alebo netesný prívod spaľovacieho vzduchu šachtou môže ohroziť bezpečnú prevádzku kotla. Používajte výhradne originálne diely Vaillant zodpovedajúceho priemeru; kombinácia s neoriginálnymi dielmi alebo svojvoľná úprava (napríklad rezanie rúry) nie je prípustná a je v rozpore s certifikáciou celej zostavy aj so zárukou na kotol. Po montáži alebo akomkoľvek zásahu do trasy je nutná kontrola tesnosti aj funkčnosti prívodu vzduchu pred uvedením kotla do prevádzky.
Údržba a starostlivosť
Odťahový systém odporúčame minimálne raz ročne skontrolovať pri pravidelnom servise kotla – najmä tesnosť spojov, priechodnosť odvodu kondenzátu (ak je súčasťou zostavy) a mechanické upevnenie v celej trase. Vonkajšie plastové časti (strešné nástavce, priechodky) je vhodné vizuálne skontrolovať po zimnom období kvôli prípadnému mechanickému poškodeniu ľadom alebo vetrom. Vnútro rúr sa pri bežnej prevádzke nezanáša usadeninami tak, ako klasické komíny na tuhé palivo, no revízne prvky v zostave (revízne kolená, revízne kusy, T-kusy) slúžia práve na to, aby servisný technik mohol pri kontrole jednoducho nahliadnuť do vnútra potrubia a v prípade potreby ho vyčistiť bez nutnosti rozoberať celú trasu.
Pri kotloch s dlhšou trasou odťahu odporúčame viesť si jednoduchý servisný záznam o dátume poslednej kontroly tesnosti a stave revíznych otvorov – uľahčí to plánovanie ďalších kominárskych revízií a poskytne prehľad pri prípadnej reklamácii alebo predaji nehnuteľnosti.
Prečo kúpiť tento diel na Atria.sk
Ponúkame výhradne originálne diely Vaillant so 100% kompatibilitou s odťahovými systémami tejto značky – žiadne univerzálne náhrady pochybnej kvality, ktoré môžu ohroziť plynotesnosť celej zostavy alebo zaniknutie záruky na kotol. Tovar je bežne skladom alebo rýchlo dostupný od dodávateľa, takže realizácia kotolne či servisný zásah nemešká na jeden chýbajúci diel. Pri nejasnostiach, ktorý presný diel do vašej zostavy potrebujete, poradíme telefonicky aj e-mailom – stačí uviesť model kotla a dĺžku trasy odťahu, ktorú potrebujete preklenúť.
Objednávku spracúvame štandardne v priebehu jedného pracovného dňa a pri tovare skladom expedujeme obratom. Ak si nie ste istí, ktorý presný diel váš projekt vyžaduje (napríklad pri kombinovaní viacerých dĺžok a kolien do jednej trasy), radi vám pred objednávkou pomôžeme so správnym výberom zostavy – stačí nám poslať pôdorys alebo fotografiu miesta inštalácie a informáciu o modeli kotla.
Časté otázky
Aký je rozdiel medzi týmto dielom a predĺžením Ø 110/160 mm?
Toto predĺženie Ø 110 mm je jednoplášťové a používa sa v šachtovom (LAS) systéme, kde vzduch prúdi voľne v priestore šachty okolo rúry. Rúra Ø 110/160 mm je naopak dvojplášťová (koncentrická) a vzduch aj spaliny vedie jedna súosá zostava bez potreby existujúcej šachty.
Môže sa táto rúra použiť aj mimo šachty, napríklad na fasáde?
Nie, jednoplášťový systém Ø 110 mm je certifikovaný výhradne pre použitie v uzavretej stavebnej šachte s definovaným prívodom spaľovacieho vzduchu – mimo šachty (napríklad na voľnej fasáde) sa musí použiť koncentrický systém Ø 60/100, 80/125 alebo 110/160 mm.
Ako sa táto rúra kombinuje s dĺžkou 0,5 m alebo 1,0 m?
Jednotlivé dĺžky (0,5 m a 1,0 m) sa navzájom voľne kombinujú bajonetovým zámkom rovnako ako pri koncentrickom systéme, čím sa dosiahne presná potrebná výška zvislej trasy v šachte.
Je potrebné šachtu pred montážou nejako upraviť?
Áno, šachta musí byť pred inštaláciou skontrolovaná a prípadne upravená tak, aby spĺňala požiadavky na prierez, vzduchotesnosť voči ostatným priestorom budovy a prívod vonkajšieho vzduchu podľa projektovej dokumentácie a montážneho návodu kotla.
Kto môže posúdiť vhodnosť existujúcej šachty pre tento systém?
Vhodnosť šachty posudzuje autorizovaný projektant alebo revízny technik/kominár v spolupráci s montážnou firmou, ešte pred objednaním konkrétnych dielov zostavy.
Koľko kusov 1,0 m potrebujem na trasu cez viacero podlaží?
Presný počet závisí od svetlej výšky jednotlivých podlaží a konkrétnej trasy v šachte – odporúčame počet dielov overiť podľa projektovej dokumentácie alebo nás kontaktovať s údajmi o výške budovy, radi pomôžeme s výpočtom.
Je pri dlhšej zvislej trase v šachte potrebné doplniť aj dištančné držiaky?
Áno, pri viacmetrovej zvislej trase v šachte sa odporúča priebežné dištančné uchytenie rúry, aby zostal zachovaný voľný prierez šachty pre prúdenie spaľovacieho vzduchu po celom obvode rúry.
Dá sa kombinovať viac kusov 1,0 m priamo za sebou bez medzikusu?
Áno, jednotlivé 1,0 m diely sa navzájom priamo spájajú bajonetovým zámkom bez potreby akéhokoľvek medzikusu, rovnako ako pri koncentrickom systéme Ø 110/160 mm.
Je predĺženie 1,0 m vhodné aj na krátke doplnenie existujúcej trasy pri servisnom zásahu?
Áno, pri servisnom predĺžení alebo úprave existujúcej trasy v šachte je tento diel bežnou voľbou na doplnenie potrebnej dĺžky bez nutnosti meniť celú zostavu.
Ako zistím, či moja existujúca inštalácia používa práve tento jednoplášťový systém Ø 110 mm?
Najspoľahlivejšie je overiť typové označenie systému v projektovej alebo montážnej dokumentácii kotla, prípadne priamo označenie na existujúcich dieloch trasy; pri pochybnostiach vám radi pomôžeme s identifikáciou podľa fotografie.
Dá sa tento diel použiť aj pri kotloch iných značiek zo skupiny Vaillant Group (napr. Protherm)?
Rozmerovo zhodné diely sa v rámci koncernu Vaillant Group (Vaillant, Protherm, Saunier Duval a ďalšie) často zhodujú, avšak oficiálna kompatibilita a certifikácia sa viaže na konkrétnu značku a model kotla – pred použitím pri inej značke odporúčame overenie u výrobcu alebo u nás.
Je možné túto rúru použiť aj ako náhradu za poškodený úsek existujúcej staršej inštalácie?
Áno, pokiaľ ide o rovnaký typ šachtového systému Ø 110 mm od Vaillant, tento diel je vhodný aj ako náhrada poškodeného úseku existujúcej trasy pri servisnom zásahu.
Ako sa táto rúra označuje v montážnej dokumentácii Vaillant?
V dokumentácii sa označuje ako súčasť šachtového (LAS) príslušenstva pre odvod spalín s uvedeným priemerom Ø 110 mm a dĺžkou dielu – presné katalógové označenie nájdete aj priamo v našom e-shope pri tomto produkte.
Dodatočné parametre
| Kategória: | Vaillant |
|---|---|
| Záruka: | 2 roky |
| Typ dielu: | Predĺženie (šachtový systém, jednoplášťové) |
| Priemer: | Ø 110 mm |
| Systém: | Šachtový (LAS) – jednoplášťová rúra, vzduch prúdi voľne v šachte |
| Dĺžka: | 1,0 m |
| Materiál: | Polypropylén (PP), trieda odolnosti kondenzátu W |
| Teplotná trieda: | T120 |
| Tlaková trieda: | P1 |
| Typ spoja: | Bajonetový zámok s gumovým tesnením |
| Určenie: | ecoTEC plus vyššieho výkonu, ecoCRAFT exclusiv, ecoVIT exclusiv – inštalácia v šachte |
| Krajina pôvodu: | Nemecko / EÚ |
| Značka: | Vaillant |
| Záruka: | 24 mesiacov |
Hodnotenie tovaru
Buďte prvý, kto napíše príspevok k tejto položke.
