Vaillant Predĺženie dymovodu 1,0 m, Ø 160 mm

Podrobný popis

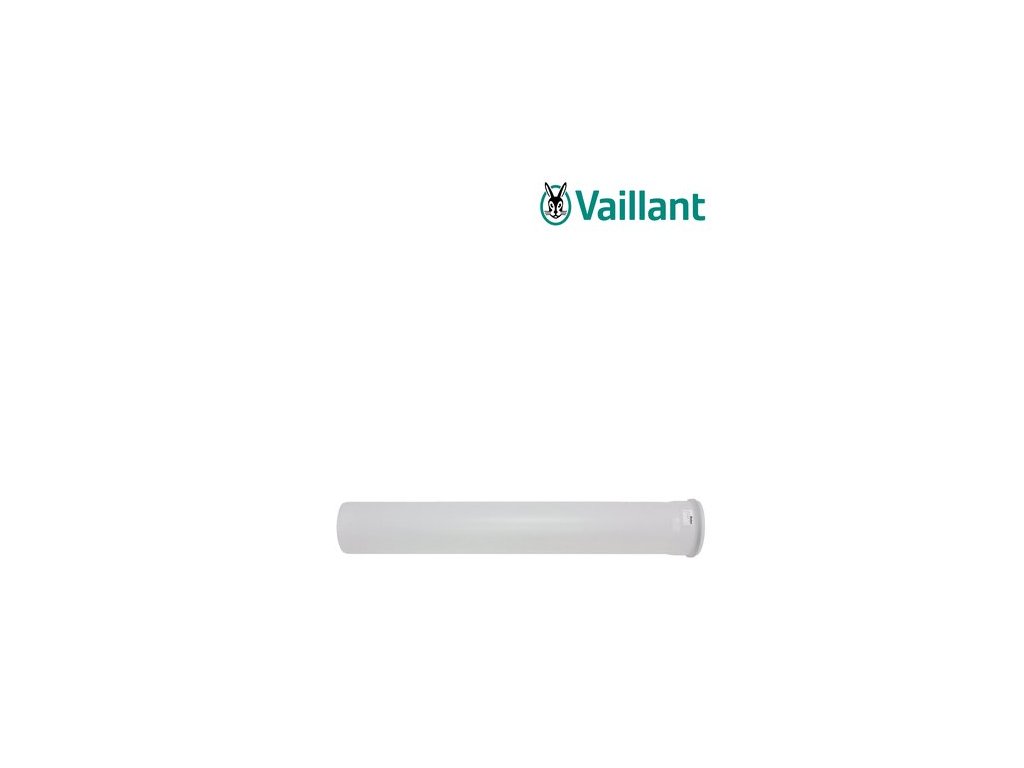

Predĺženie dymovodu 1,0 m Ø 160 mm – univerzálny stredný modul

Meter dlhé predĺženie je najuniverzálnejším modulom z trojice dostupných dĺžok (0,5 m, 1,0 m, 2,0 m) – pokrýva bežné vzdialenosti medzi zbernými kusmi a kolenami v priemerne veľkej kotolni a v praxi sa ho spotrebuje na jednu zostavu spravidla najviac. Používa sa jednak na priame preklenutie vzdialenosti medzi dvomi tvarovkami, jednak v kombinácii s kratším (0,5 m) alebo dlhším (2,0 m) modulom na dosiahnutie presnej celkovej dĺžky projektovanej trasy.

Rovnako ako ostatné dĺžky, aj tento modul sa pripája hrdlovým spojom s tesniacim krúžkom, čo umožňuje rýchlu montáž bez lepenia či zvárania a jednoduchú budúcu demontáž pri servisnom zásahu alebo úprave trasy.

Odťahové systémy pre kaskádové kotolne Vaillant

Keď jeden kondenzačný kotol nestačí pokryť tepelnú potrebu objektu – bytového domu, hotela, prevádzkovej haly, administratívnej budovy či väčšej technologickej kotolne – rieši sa to spravidla nie jedným veľkým kotlom, ale kaskádou viacerých menších alebo stredne výkonných kondenzačných kotlov Vaillant zapojených paralelne. Výhodou kaskádového riešenia je vyššia prevádzková spoľahlivosť (výpadok jedného kotla neznamená výpadok vykurovania celej budovy), lepšia regulácia výkonu podľa aktuálnej potreby (moduluje sa počet bežiacich kotlov aj výkon každého z nich) a jednoduchšia budúca rozšíriteľnosť kotolne o ďalší kotol pri zvýšení odberu tepla.

Každý kotol v kaskáde má vlastné hrdlo pre odťah spalín aj nasávanie spaľovacieho vzduchu, no z praktického, ekonomického aj stavebného hľadiska sa spaliny všetkých kotlov spravidla vyvádzajú jedným spoločným zberným dymovodom (kolektorom) do jedného komína alebo cez jednu strešnú/fasádnu prestupku. Práve na tento účel slúži rad komponentov opísaných nižšie – ide o diely oddeleného (nie koncentrického) systému odťahu spalín s priemerom 160 mm alebo 200 mm, ktorý sa pripája na hrdlá jednotlivých kotlov a spája ich do jedného spoločného potrubia.

Systém je modulárny – tvoria ho základné pripojovacie sady (pre prvé dva kotly kaskády vrátane potrebnej armatúry na odvod kondenzátu), rozširujúce sady (pre každý ďalší kotol pridaný do kaskády), samostatné kolená rôznych uhlov na obchádzanie prekážok a zmenu smeru trasy, predĺženia rôznych dĺžok na preklenutie vzdialenosti medzi kotlami a stúpačkou, a napokon sada na napojenie celej zostavy na murovanú komínovú šachtu.

Použitie v zostave

Predĺženie 1,0 m sa najčastejšie osadzuje na hlavných rovných úsekoch trasy medzi kotlom a prvým kolenom, medzi dvomi kolenami pri dlhšom obchádzaní prekážky, alebo ako súčasť zvislej stúpačky smerom ku komínu, kde treba preklenúť výšku jedného podlažia po častiach.

Diel je plne kompatibilný s ostatnými komponentmi radu Ø 160 mm a pripája sa rovnakým hrdlovým spojom s tesniacim krúžkom.

Materiál a konštrukcia – prečo polypropylén (PP)

Všetky diely tohto radu sú vyrobené z polypropylénu (PP) – plastu, ktorý sa v odťahových systémoch kondenzačných kotlov používa práve preto, že dokonale odoláva chemicky agresívnemu kondenzátu, ktorý pri prevádzke kondenzačnej techniky prirodzene vzniká. Kondenzačný kotol totiž oproti klasickému (nekondenzačnému) kotlu využíva aj latentné teplo obsiahnuté vo vodnej pare spalín – tá sa v spalinovom výmenníku ochladí pod rosný bod a skondenzuje, pričom vzniknutý kondenzát je mierne kyslý (pH približne 3 – 5, v závislosti od typu paliva a prevádzkových podmienok). Kovové (napr. nerezové) dymovody síce túto záťaž tiež znesú, no plastové PP systémy sú ľahšie na manipuláciu, rýchlejšie sa montujú vďaka spojom na tesniace krúžky bez potreby zvárania či špeciálneho náradia, a pri porovnateľnej kvalite vyjdú spravidla aj cenovo výhodnejšie.

Prevádzková teplota spalín pri kondenzačných kotloch je pomerne nízka (rádovo do cca 80 – 120 °C v závislosti od prevádzkového režimu a výkonu kotla) – práve preto je použitie plastového PP potrubia namiesto klasického kovového dymovodu (bežného napríklad pri starších atmosférických alebo nízkoteplotných kotloch) nielen možné, ale z hľadiska odolnosti voči kondenzátu aj vhodnejšie. Systém je certifikovaný a dimenzovaný výrobcom priamo pre spoluprácu s kondenzačnými kotlami Vaillant zodpovedajúceho výkonového radu a typového označenia hrdla.

Spoje jednotlivých dielov sú riešené hrdlovým zasunutím s gumovým tesniacim krúžkom (tzv. socket spoj) – táto konštrukcia umožňuje jednoduchú, tesnú a zároveň rozoberateľnú montáž bez lepenia či zvárania, čo výrazne zjednodušuje prípadné budúce úpravy trasy, výmenu poškodeného dielu alebo rozšírenie kaskády o ďalší kotol.

Príklad z praxe

Pri vedení zvislej stúpačky kaskádového dymovodu cez technickú šachtu s výškou podlažia približne 3 metre sa trasa poskladá napríklad z troch metrových predĺžení doplnených o kratší 0,5-metrový kus na presné dorovnanie na revízny bod alebo napojenie na strešnú prestupku – meter dlhý modul tu tvorí základnú „stavebnicovú“ jednotku celej dĺžky stúpačky.

Porovnanie dostupných dĺžok predĺžení Ø 160 mm

Meter dlhé predĺženie je strednou voľbou z trojice dostupných dĺžok (0,5 m, 1,0 m, 2,0 m) a v praxi sa používa najčastejšie práve preto, že dobre pokrýva bežné vzdialenosti medzi tvarovkami v priemerne dimenzovanej kotolni. Pri kalkulácii materiálu na celú trasu sa tento modul spravidla používa ako základná jednotka, ku ktorej sa podľa potreby dopĺňa kratší (0,5 m) alebo dlhší (2,0 m) kus na presné dorovnanie na projektovanú dĺžku.

Objednávanie: Pri objednávaní materiálu na väčšiu zostavu odporúčame počítať s týmto modulom ako so základnou jednotkou dĺžky a dokupovať kratšie/dlhšie varianty len na finálne dorovnanie zvyšku trasy.

Montáž a inštalácia

Montáž odťahového systému spalín pre plynové spotrebiče (vrátane kaskádových kotolní) na Slovensku podlieha požiadavkám normy STN EN 1443 (Komíny), STN 73 4201 (Komíny a dymovody) a súvisiacim technickým pravidlám plynárenským (TPP), a musí ju vykonať oprávnená a odborne spôsobilá osoba – autorizovaný servisný technik alebo montážna firma s príslušným oprávnením na montáž plynových spotrebičov a ich odťahových systémov. Súčasťou uvedenia kotolne do prevádzky je aj revízia komína/dymovodu vykonaná kominárskou firmou a vystavenie príslušného revízneho protokolu.

Pri návrhu trasy kaskádového dymovodu je potrebné zohľadniť najmä: celkový menovitý tepelný výkon všetkých kotlov v kaskáde (od neho sa odvíja potrebný priemer zberného potrubia – 160 mm alebo 200 mm), maximálnu prípustnú dĺžku trasy a počet kolien (výrobca udáva ekvivalentné dĺžky pre jednotlivé tvarovky), sklon vodorovných úsekov smerom späť ku kotlu alebo k odlučovaču kondenzátu (spravidla minimálne 3° tak, aby kondenzát mohol samospádom odtekať a nezostával stáť v potrubí), dostatočné upevnenie potrubia dištančnými držiakmi v pravidelných rozstupoch (typicky každý 1 – 1,5 m) tak, aby nedochádzalo k priehybu ani nadmernému namáhaniu hrdlových spojov, a zachovanie prístupu k revíznym otvorom a revíznym kolenám pre pravidelné čistenie a kontrolu priechodnosti.

Pri kaskádovom zapojení viacerých kotlov do jedného zberného potrubia je nevyhnutné rešpektovať aj poradie a smer napájania jednotlivých vetiev podľa montážneho návodu výrobcu (vrátane odporúčaného použitia spätných klapiek pri kaskádach s tromi a viacerými kotlami, aby pri odstavení jedného kotla nedochádzalo k spätnému prúdeniu spalín z bežiacich kotlov do odstaveného stroja) a dodržať predpísané minimálne prevýšenie a smerovanie k spoločnému komínu alebo fasádnemu/strešnému vyústeniu.

Starostlivosť o predĺženie v prevádzke

Pri meter dlhom predĺžení sa pri ročnej prehliadke kontroluje najmä stav a rozostup dištančných držiakov (odporúčaný rozstup upevnenia je spravidla 1 – 1,5 m), zachovanie predpísaného sklonu smerom k odlučovaču kondenzátu a tesnosť oboch hrdlových spojov na krajoch úseku. Pri správnom upevnení nevyžaduje tento diel žiadnu mimoriadnu údržbu nad rámec bežnej vizuálnej kontroly.

Skladovanie a manipulácia pred montážou

Meter dlhý úsek potrubia si pri preprave a skladovaní vyžaduje o niečo viac priestoru než kratší 0,5-metrový variant, stále však ide o ľahko manipulovateľný diel. Odporúčame ho skladovať naležato na rovnom povrchu (nie zavesený za jeden koniec), aby nedošlo k trvalej deformácii priameho tvaru potrubia pred jeho zabudovaním do trasy, a chrániť tesniace krúžky na oboch koncoch pred znečistením či mechanickým poškodením do doby montáže.

Pri objednávaní viacerých kusov naraz (napríklad pri poskladávaní dlhšej trasy z niekoľkých metrových predĺžení) odporúčame objednať všetky diely z jednej dodávky, aby bola zaistená rovnaká výrobná dávka materiálu a tým aj konzistentný vzhľad povrchu jednotlivých úsekov v prípadoch, keď je potrubie po montáži viditeľné (napríklad v technickej miestnosti s pohľadovou inštaláciou).

Servis, čistenie a životnosť

Pravidelná kontrola a čistenie odťahového systému je súčasťou štandardnej ročnej servisnej prehliadky kondenzačnej kotolne. Vďaka revíznym otvorom a revíznym kolenám v zostave je možné jednotlivé úseky potrubia skontrolovať a v prípade potreby vyčistiť (napr. od prípadných usadenín) bez nutnosti kompletnej demontáže celej trasy. Odlučovač kondenzátu, ak je súčasťou zostavy, je potrebné pravidelne kontrolovať a v prípade potreby vyprázdňovať/preplachovať, aby sa zabránilo jeho upchatiu a spätnému vzdutiu kondenzátu do potrubia.

Životnosť kvalitného PP odťahového systému od výrobcu priamo kompatibilného s daným radom kotlov je pri správnej montáži a pravidelnom servise porovnateľná so životnosťou samotného kotla – teda rádovo 15 a viac rokov prevádzky. Pri výmene alebo dopĺňaní jednotlivých dielov v budúcnosti (napríklad pri rozšírení kaskády o ďalší kotol) je vhodné použiť originálne komponenty rovnakého výrobcu a priemeru, aby bola zachovaná plná kompatibilita spojov aj platnosť záruky na celý odťahový systém.

Časté otázky

Prečo nakúpiť toto príslušenstvo Vaillant na ATRIA.SK

Predĺženie dymovodu 1,0 m Ø 160 mm je najuniverzálnejším stavebným modulom celej zostavy – odporúčame ho ako základnú jednotku pri kalkulácii potrebného materiálu na akúkoľvek trasu kaskádového dymovodu.

Pri kúpe akéhokoľvek dielu odťahového systému vám radi poradíme s výberom správnej kombinácie komponentov pre vašu konkrétnu kotolňu – stačí nás kontaktovať s údajmi o type a počte kotlov, prípadne s projektovou dokumentáciou. Tovar expedujeme spravidla do 24 – 48 hodín od objednania, pri väčších zostavách vás v prípade potreby vopred informujeme o termíne dodania.
