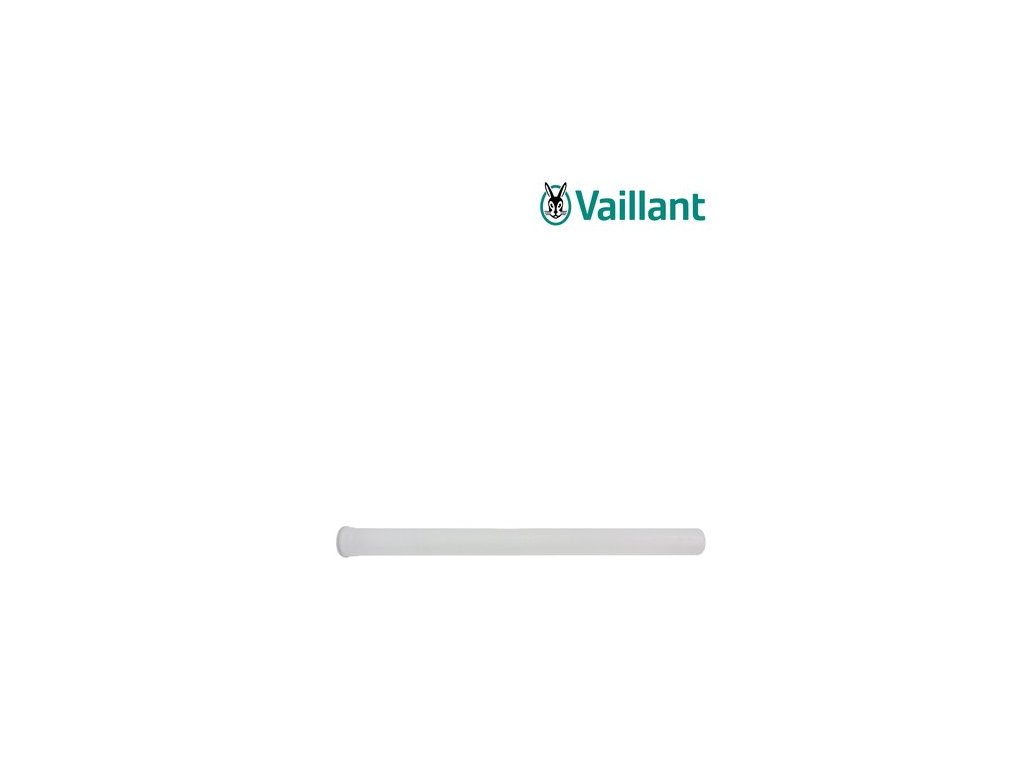

Vaillant Predĺženie dymovodu 2,0 m, Ø 160 mm
Kód: 0020095547Podrobný popis
Predĺženie dymovodu 2,0 m Ø 160 mm – najdlhší modul s minimom spojov
Dvojmetrové predĺženie je najdlhším modulom z celej rady (0,5 m, 1,0 m, 2,0 m) a používa sa predovšetkým na dlhších rovných úsekoch trasy, kde je z hľadiska tesnosti a jednoduchosti montáže výhodnejšie použiť čo najmenej hrdlových spojov – každý spoj totiž predstavuje potenciálne (aj keď pri správnej montáži minimálne) miesto s určitým odporom prúdenia a je ho potrebné pri servisných prehliadkach kontrolovať rovnako ako zvyšok trasy.
Typicky sa 2-metrový modul využíva pri vedení zvislej stúpačky cez viacpodlažnú budovu, alebo pri dlhších vodorovných úsekoch medzi kotolňou a vzdialenejším bodom vyústenia (fasádna alebo strešná prestupka, napojenie na existujúci komín).
Odťahové systémy pre kaskádové kotolne Vaillant
Keď jeden kondenzačný kotol nestačí pokryť tepelnú potrebu objektu – bytového domu, hotela, prevádzkovej haly, administratívnej budovy či väčšej technologickej kotolne – rieši sa to spravidla nie jedným veľkým kotlom, ale kaskádou viacerých menších alebo stredne výkonných kondenzačných kotlov Vaillant zapojených paralelne. Výhodou kaskádového riešenia je vyššia prevádzková spoľahlivosť (výpadok jedného kotla neznamená výpadok vykurovania celej budovy), lepšia regulácia výkonu podľa aktuálnej potreby (moduluje sa počet bežiacich kotlov aj výkon každého z nich) a jednoduchšia budúca rozšíriteľnosť kotolne o ďalší kotol pri zvýšení odberu tepla.
Každý kotol v kaskáde má vlastné hrdlo pre odťah spalín aj nasávanie spaľovacieho vzduchu, no z praktického, ekonomického aj stavebného hľadiska sa spaliny všetkých kotlov spravidla vyvádzajú jedným spoločným zberným dymovodom (kolektorom) do jedného komína alebo cez jednu strešnú/fasádnu prestupku. Práve na tento účel slúži rad komponentov opísaných nižšie – ide o diely oddeleného (nie koncentrického) systému odťahu spalín s priemerom 160 mm alebo 200 mm, ktorý sa pripája na hrdlá jednotlivých kotlov a spája ich do jedného spoločného potrubia.
Systém je modulárny – tvoria ho základné pripojovacie sady (pre prvé dva kotly kaskády vrátane potrebnej armatúry na odvod kondenzátu), rozširujúce sady (pre každý ďalší kotol pridaný do kaskády), samostatné kolená rôznych uhlov na obchádzanie prekážok a zmenu smeru trasy, predĺženia rôznych dĺžok na preklenutie vzdialenosti medzi kotlami a stúpačkou, a napokon sada na napojenie celej zostavy na murovanú komínovú šachtu.
Použitie v zostave
Predĺženie 2,0 m sa uplatní najmä pri dlhších priamych úsekoch zvislej stúpačky vedenej cez viac podlaží alebo technickú šachtu, alebo pri dlhších vodorovných rozvodoch v rozľahlejších kotolniach, kde treba preklenúť väčšiu vzdialenosť s minimálnym počtom spojov a teda aj minimálnym počtom potenciálnych miest netesnosti.
Diel je plne kompatibilný s ostatnými komponentmi radu Ø 160 mm a pripája sa rovnakým hrdlovým spojom s tesniacim krúžkom ako kratšie varianty.
Materiál a konštrukcia – prečo polypropylén (PP)
Všetky diely tohto radu sú vyrobené z polypropylénu (PP) – plastu, ktorý sa v odťahových systémoch kondenzačných kotlov používa práve preto, že dokonale odoláva chemicky agresívnemu kondenzátu, ktorý pri prevádzke kondenzačnej techniky prirodzene vzniká. Kondenzačný kotol totiž oproti klasickému (nekondenzačnému) kotlu využíva aj latentné teplo obsiahnuté vo vodnej pare spalín – tá sa v spalinovom výmenníku ochladí pod rosný bod a skondenzuje, pričom vzniknutý kondenzát je mierne kyslý (pH približne 3 – 5, v závislosti od typu paliva a prevádzkových podmienok). Kovové (napr. nerezové) dymovody síce túto záťaž tiež znesú, no plastové PP systémy sú ľahšie na manipuláciu, rýchlejšie sa montujú vďaka spojom na tesniace krúžky bez potreby zvárania či špeciálneho náradia, a pri porovnateľnej kvalite vyjdú spravidla aj cenovo výhodnejšie.
Prevádzková teplota spalín pri kondenzačných kotloch je pomerne nízka (rádovo do cca 80 – 120 °C v závislosti od prevádzkového režimu a výkonu kotla) – práve preto je použitie plastového PP potrubia namiesto klasického kovového dymovodu (bežného napríklad pri starších atmosférických alebo nízkoteplotných kotloch) nielen možné, ale z hľadiska odolnosti voči kondenzátu aj vhodnejšie. Systém je certifikovaný a dimenzovaný výrobcom priamo pre spoluprácu s kondenzačnými kotlami Vaillant zodpovedajúceho výkonového radu a typového označenia hrdla.
Spoje jednotlivých dielov sú riešené hrdlovým zasunutím s gumovým tesniacim krúžkom (tzv. socket spoj) – táto konštrukcia umožňuje jednoduchú, tesnú a zároveň rozoberateľnú montáž bez lepenia či zvárania, čo výrazne zjednodušuje prípadné budúce úpravy trasy, výmenu poškodeného dielu alebo rozšírenie kaskády o ďalší kotol.
Príklad z praxe
Pri kotolni umiestnenej v suteréne administratívnej budovy, odkiaľ zberné potrubie kaskády vedie zvislou šachtou až na strechu (napríklad cez 5 – 6 podlaží), sa použije kombinácia niekoľkých 2-metrových predĺžení – čím sa výrazne zníži celkový počet spojov na dlhej stúpačke v porovnaní s riešením zloženým výlučne z kratších, 0,5 alebo 1-metrových kusov, čo zjednodušuje aj následnú kontrolu tesnosti trasy pri revízii.
Porovnanie dostupných dĺžok predĺžení Ø 160 mm
Dvojmetrové predĺženie je najdlhším modulom z ponuky (0,5 m, 1,0 m, 2,0 m) a jeho použitie sa oplatí najmä na dlhších priamych úsekoch, kde menší počet dlhších dielov znamená menej hrdlových spojov na trase – a teda aj menej potenciálnych miest, ktoré treba pri revízii kontrolovať. Pri kratších vzdialenostiach alebo v stiesnených priestoroch, kde by manipulácia s 2-metrovým kusom bola nepraktická, sa naopak odporúčajú kratšie moduly (0,5 m alebo 1,0 m).
Objednávanie: Pri objednávaní pre dlhé zvislé stúpačky (napríklad cez viac podlaží budovy) odporúčame počítať práve s týmto najdlhším modulom ako hlavnou stavebnou jednotkou trasy, doplneným kratšími kusmi len na presné dorovnanie na revízne body alebo napojenia.
Montáž a inštalácia
Montáž odťahového systému spalín pre plynové spotrebiče (vrátane kaskádových kotolní) na Slovensku podlieha požiadavkám normy STN EN 1443 (Komíny), STN 73 4201 (Komíny a dymovody) a súvisiacim technickým pravidlám plynárenským (TPP), a musí ju vykonať oprávnená a odborne spôsobilá osoba – autorizovaný servisný technik alebo montážna firma s príslušným oprávnením na montáž plynových spotrebičov a ich odťahových systémov. Súčasťou uvedenia kotolne do prevádzky je aj revízia komína/dymovodu vykonaná kominárskou firmou a vystavenie príslušného revízneho protokolu.
Pri návrhu trasy kaskádového dymovodu je potrebné zohľadniť najmä: celkový menovitý tepelný výkon všetkých kotlov v kaskáde (od neho sa odvíja potrebný priemer zberného potrubia – 160 mm alebo 200 mm), maximálnu prípustnú dĺžku trasy a počet kolien (výrobca udáva ekvivalentné dĺžky pre jednotlivé tvarovky), sklon vodorovných úsekov smerom späť ku kotlu alebo k odlučovaču kondenzátu (spravidla minimálne 3° tak, aby kondenzát mohol samospádom odtekať a nezostával stáť v potrubí), dostatočné upevnenie potrubia dištančnými držiakmi v pravidelných rozstupoch (typicky každý 1 – 1,5 m) tak, aby nedochádzalo k priehybu ani nadmernému namáhaniu hrdlových spojov, a zachovanie prístupu k revíznym otvorom a revíznym kolenám pre pravidelné čistenie a kontrolu priechodnosti.
Pri kaskádovom zapojení viacerých kotlov do jedného zberného potrubia je nevyhnutné rešpektovať aj poradie a smer napájania jednotlivých vetiev podľa montážneho návodu výrobcu (vrátane odporúčaného použitia spätných klapiek pri kaskádach s tromi a viacerými kotlami, aby pri odstavení jedného kotla nedochádzalo k spätnému prúdeniu spalín z bežiacich kotlov do odstaveného stroja) a dodržať predpísané minimálne prevýšenie a smerovanie k spoločnému komínu alebo fasádnemu/strešnému vyústeniu.
Starostlivosť o predĺženie v prevádzke
Pri dvojmetrovom predĺžení je osobitne dôležité dôsledné upevnenie dištančnými držiakmi po celej dĺžke úseku (typicky aspoň v dvoch bodoch), aby nedochádzalo k priehybu vlastnou váhou, najmä pri vodorovnom vedení. Pri ročnej prehliadke sa kontroluje najmä zachovanie predpísaného sklonu a pevnosť týchto úchytov spolu s tesnosťou hrdlových spojov na oboch koncoch.
Skladovanie a manipulácia pred montážou
Dvojmetrový úsek je najdlhším a najobjemnejším dielom v rade predĺžení, preto si pri preprave a skladovaní vyžaduje najviac priestoru a opatrnosti – odporúčame ho prepravovať a skladovať naležato, podopretý po celej dĺžke, aby sa predišlo priehybu alebo trvalej deformácii pred montážou. Pri manipulácii viacerými osobami naraz (vzhľadom na dĺžku) sa tiež znižuje riziko poškodenia hrdlových koncov s tesniacimi krúžkami pri prenose na miesto montáže.
Servis, čistenie a životnosť
Pravidelná kontrola a čistenie odťahového systému je súčasťou štandardnej ročnej servisnej prehliadky kondenzačnej kotolne. Vďaka revíznym otvorom a revíznym kolenám v zostave je možné jednotlivé úseky potrubia skontrolovať a v prípade potreby vyčistiť (napr. od prípadných usadenín) bez nutnosti kompletnej demontáže celej trasy. Odlučovač kondenzátu, ak je súčasťou zostavy, je potrebné pravidelne kontrolovať a v prípade potreby vyprázdňovať/preplachovať, aby sa zabránilo jeho upchatiu a spätnému vzdutiu kondenzátu do potrubia.
Životnosť kvalitného PP odťahového systému od výrobcu priamo kompatibilného s daným radom kotlov je pri správnej montáži a pravidelnom servise porovnateľná so životnosťou samotného kotla – teda rádovo 15 a viac rokov prevádzky. Pri výmene alebo dopĺňaní jednotlivých dielov v budúcnosti (napríklad pri rozšírení kaskády o ďalší kotol) je vhodné použiť originálne komponenty rovnakého výrobcu a priemeru, aby bola zachovaná plná kompatibilita spojov aj platnosť záruky na celý odťahový systém.
Časté otázky
Prečo použiť dlhší 2-metrový modul namiesto viacerých kratších?
Menší počet dlhších dielov znamená menej hrdlových spojov na trase, čo zjednodušuje montáž aj následnú kontrolu tesnosti pri revízii, a spravidla vyjde aj mierne výhodnejšie z hľadiska ceny za bežný meter.
Dá sa 2-metrové predĺženie prepravovať a montovať bez problémov aj v menších priestoroch?
Diel má dĺžku 2 metre, čo treba zohľadniť pri preprave aj manipulácii v stiesnených priestoroch kotolne – odporúčame vopred overiť dostatočný manipulačný priestor na trase montáže.
Je vhodné kombinovať 2-metrové predĺženia s kratšími modulmi v jednej trase?
Áno, bežnou praxou je použiť čo najviac dlhších (2,0 m) kusov na hlavných rovných úsekoch a kratšie moduly (0,5 m, 1,0 m) len na presné dorovnanie zvyšnej dĺžky pred kolenom, zberným kusom alebo revíznym bodom.
Je manipulácia s 2-metrovým predĺžením v stiesnenej kotolni náročná?
Áno, dĺžka 2 metre si vyžaduje dostatočný manipulačný priestor pri montáži aj preprave – v stiesnených priestoroch môže byť praktickejšie použiť kombináciu kratších modulov (0,5 m alebo 1,0 m).
Šetrí použitie dlhších predĺžení náklady na materiál?
Pri porovnateľnej celkovej dĺžke trasy vychádza spravidla o niečo výhodnejšie použiť menší počet dlhších kusov (nižšia cena za bežný meter aj menej spojovacieho materiálu), treba však zohľadniť aj reálne manipulačné možnosti na mieste montáže.
Potrebuje dlhší 2,0 m úsek viac upevňovacích bodov než kratšie predĺženia?
Áno, vzhľadom na väčšiu dĺžku a teda aj vlastnú hmotnosť úseku sa odporúča dôslednejšie upevnenie dištančnými držiakmi po celej jeho dĺžke, aby sa predišlo priehybu a nadmernému namáhaniu hrdlových spojov.
Je tento diel originálnym príslušenstvom Vaillant, alebo univerzálnym dielom?
Ide o originálny diel z produktového radu výrobcu Vaillant, vedený pod uvedeným objednávacím číslom priamo vo výrobcovom cenníku príslušenstva – nie o univerzálnu náhradu tretej strany.
Môžem si montáž alebo rozšírenie kaskády urobiť svojpomocne?
Nie. Odťah spalín plynového spotrebiča je vyhradené technické zariadenie a jeho montáž, úpravu aj rozšírenie musí vykonať odborne spôsobilá osoba s príslušným oprávnením, s následnou revíziou komína/dymovodu.
Čo ak neviem presne určiť, ktorý diel z radu 160/200 mm potrebujem?
Radi vám pomôžeme s výberom správneho dielu – stačí nás kontaktovať s informáciou o type a počte kotlov v kaskáde, prípadne s projektovou dokumentáciou kotolne alebo pôvodným návrhom dymovodu.
Prečo nakúpiť toto príslušenstvo Vaillant na ATRIA.SK
Predĺženie dymovodu 2,0 m Ø 160 mm odporúčame na dlhšie rovné úseky trasy, kde oceníte nižší počet spojov aj zjednodušenú budúcu kontrolu tesnosti celej zostavy.
Pri kúpe akéhokoľvek dielu odťahového systému vám radi poradíme s výberom správnej kombinácie komponentov pre vašu konkrétnu kotolňu – stačí nás kontaktovať s údajmi o type a počte kotlov, prípadne s projektovou dokumentáciou. Tovar expedujeme spravidla do 24 – 48 hodín od objednania, pri väčších zostavách vás v prípade potreby vopred informujeme o termíne dodania.
Dodatočné parametre
| Kategória: | Vaillant |
|---|---|
| Záruka: | 2 roky |
| Značka: | Vaillant |
| Objednávacie číslo výrobcu: | 0020095547 |
| Typ dielu: | Predĺženie (rovný úsek potrubia) |
| Priemer (DN): | 160 mm |
| Dĺžka: | 2,0 m |
| Materiál: | Polypropylén (PP) |
| Systém odťahu: | Oddelený (nekoncentrický) odťah spalín kaskádovej kotolne |
| Typ spoja: | Hrdlový spoj s tesniacim krúžkom |
| Určenie: | Kaskádové zapojenie kondenzačných kotlov Vaillant (napr. rad ecoTEC plus VC 806-1206/5-5 a porovnateľné vysokovýkonné jednotky) |
| Odolnosť voči kondenzátu: | Áno, trvale |
| Montáž: | Výhradne odborne spôsobilou osobou, s následnou revíziou dymovodu |
| Záruka: | 2 roky |
| Výrobca: | Vaillant Group, Nemecko |
