Podrobný popis

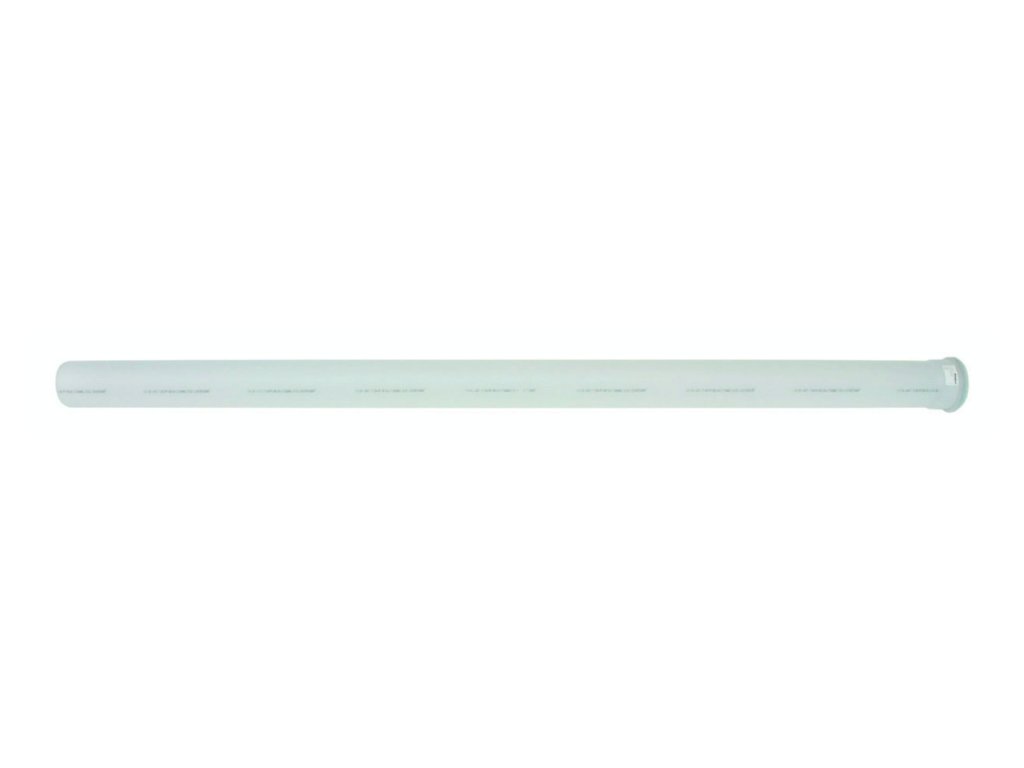

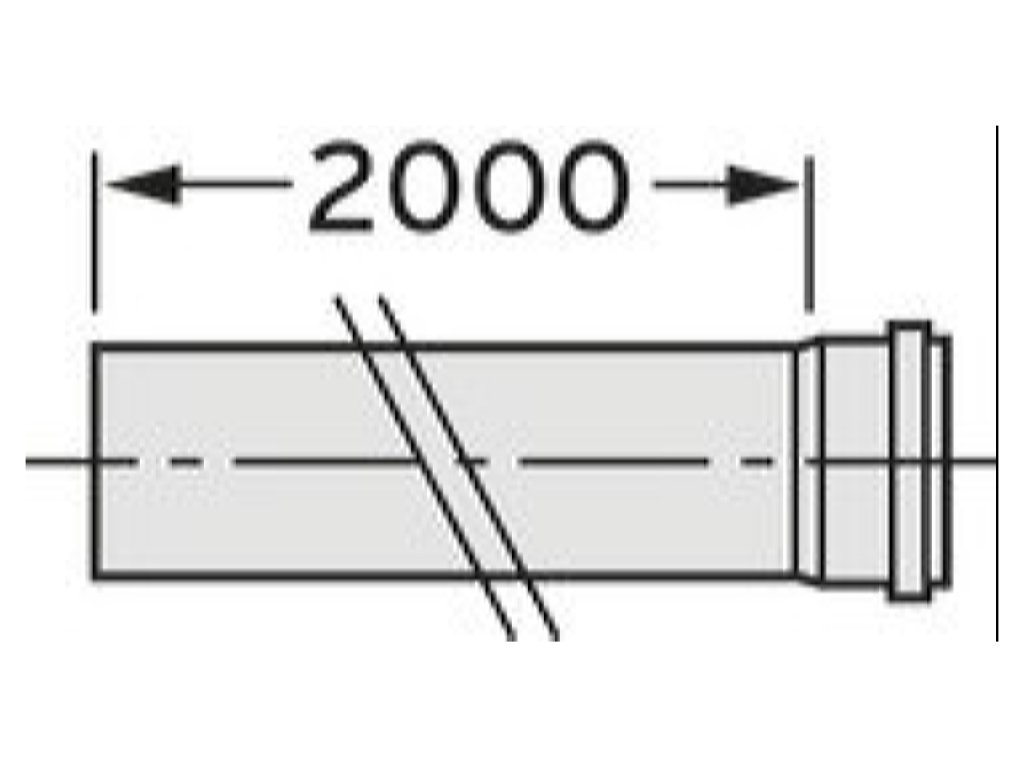

Vaillant predĺženie dymovodu 2,0 m, Ø 110 mm

Predĺženie dymovodu s dĺžkou 2,0 metra je najdlhším rovným úsekom v rade originálnych dielov šachtového systému Vaillant Ø 110 mm. Tam, kde staršie predĺženia 0,5 m a 1,0 m dokážu doladiť presnú výšku zostavy na centimeter, tento 2-metrový diel slúži predovšetkým na rýchle a hospodárne prekonanie dlhých rovných úsekov šachty – typicky vo viacpodlažných bytových domoch alebo pri vysokých murovaných komínoch rodinných domov, kde by skladanie z kratších kusov znamenalo zbytočne veľa spojov.

Šachtový systém odťahu spalín Vaillant LAS Ø 110 mm

Tento diel je súčasťou originálneho šachtového systému odťahu spalín Vaillant (skrátene LAS – z nemeckého "Luft-Abgas-System"), ktorý sa používa u veľkokapacitných kondenzačných kotlov (typicky vyššie výkonové rady ecoTEC exclusiv/pro/plus a podlahové kotly ecoCRAFT exclusiv, ako aj u výkonovo zhodných modelov Protherm z rovnakej výrobnej skupiny). Na rozdiel od bežného koncentrického dymovodu (rúra v rúre) používaného u malých nástenných kotlov, šachtový systém vedie spaliny jednoplášťovou rúrou s priemerom 110 mm existujúcou stavebnou komínovou šachtou (najčastejšie starším murovaným komínom, ktorý sa už nevyužíva na pôvodný účel) a spaľovací vzduch sa nasáva voľným priestorom šachty okolo tejto rúry.

Výhodou tohto riešenia je, že nevyžaduje žiadny nový prestup fasádou ani strechou navyše k existujúcej šachte, a pri viacpodlažných budovách umožňuje viesť odťah na potrebnú výšku bez nutnosti budovania nového komína. Všetky diely systému sú vyrobené z odolného polypropylénu (PP), ktorý znáša dlhodobý kontakt s mierne kyslým kondenzátom vznikajúcim pri prevádzke kondenzačného kotla, a spájajú sa jednoduchým zásuvným systémom hrdlo–hrdlo s integrovaným tesniacim krúžkom, bez potreby lepenia či dodatočného tmelenia.

Prečo zvoliť práve 2-metrový diel

Každý zásuvný spoj v dymovode je zároveň potenciálnym miestom, kde treba pri montáži venovať pozornosť správnemu zasunutiu a orientácii tesniaceho krúžku. Pri odťahu vedenom šachtou cez tri, štyri aj viac podlaží preto dáva zmysel použiť čo najmenej, ale čo najdlhších dielov – znižuje sa tým počet spojov, skracuje montážny čas a znižuje aj celkové riziko netesnosti počas desaťročí prevádzky. Diel s dĺžkou 2,0 m umožňuje jedným kusom preklenúť napríklad výšku dvoch bežných podlaží, zvyšný rozdiel do presnej výšky sa potom dorieši kombináciou s kratším 0,5 m alebo 1,0 m predĺžením zo zvyšku sortimentu.

Rúra je vyrobená z polypropylénu (PP) odolného voči kondenzátu spalín kondenzačného kotla (mierne kyslé prostredie, pH približne 3 – 5), s hladkým vnútorným povrchom minimalizujúcim tlakové straty na dlhej trase a zaisťujúcim plynulý odtok kondenzátu späť smerom ku kotlu alebo do zberného miesta na päte šachty.

Montáž do zostavy

Predĺženie sa zasúva hrdlovým koncom do spigotu (hladkého konca) susedného dielu – tesnosť spoja zabezpečuje integrovaný gumový tesniaci krúžok, ktorý pred zasunutím odporúčame jemne potrieť silikónovým mazivom určeným pre plastové potrubné systémy (uľahčí to zasunutie a predĺži životnosť tesnenia). Pri práci vo vertikálnej šachte je vzhľadom na dĺžku 2 m vhodné mať k dispozícii druhú osobu alebo vhodné zdvíhacie/vodiace pomôcky, aby sa diel pri zasúvaní nezalomil ani nepoškriabal o steny šachty.

Pri montáži dlhého rovného úseku nezabúdajte na dostatočný počet dištančných držiakov, ktoré rúru vycentrujú v priereze šachty (typicky každých približne 2 metre, presný rozostup nájdete v montážnom návode kotla), a upevňovacích obručí, ktoré celý stĺpec zaistia proti bočnému pohybu bez toho, aby bránili jeho voľnému teplotnému predĺženiu.

Postup montáže krok za krokom

1. Pred montážou si na základe montážneho návodu kotla a reálnej výšky šachty pripravte presný zoznam dielov (počet a dĺžky predĺžení, kolená, revízne kusy) tak, aby súčet dĺžok zodpovedal skutočnej výške trasy.
2. Skontrolujte, či je zásuvný (spigot) koniec predĺženia aj hrdlový koniec susedného dielu čistý, bez mechanického poškodenia a bez usadenín z prepravy.
3. Tesniaci krúžok v hrdle jemne potrite silikónovým mazivom určeným pre plastové potrubné systémy.
4. Diel opatrne zasuňte do hrdla predchádzajúceho článku zostavy až na doraz, s dvomi osobami pri manipulácii vo zvislej šachte kvôli dĺžke 2 m.
5. Overte, že diel je zasunutý súmerne (bez perekosenia), a pokračujte pripojením ďalšieho článku zostavy (koleno, ďalšie predĺženie alebo revízny kus) podľa návrhu trasy.
6. V primeraných rozostupoch osaďte dištančné držiaky a upevňovacie obruče podľa montážneho návodu kotla.
7. Po dokončení celej zostavy vykonajte vizuálnu kontrolu všetkých spojov a odovzdanie systému nechajte potvrdiť kominárom alebo revíznym technikom pred prvým spustením kotla.

Príklad z praxe

Pri výmene staršieho atmosférického kotla za veľkokapacitný kondenzačný kotol v bytovom dome so 4 nadzemnými podlažiami sa pôvodný murovaný komín s vnútornou svetlosťou približne 30 × 30 cm využil ako ochranná šachta pre nový plastový dymovod Ø 110 mm. Na preklenutie výšky približne 11 metrov od kotolne v suteréne po ukončenie nad strechou sa použili štyri 2-metrové predĺženia (spolu 8 m), doplnené jedným 2 m a jedným 1 m dielom zo zvyšku radu na presné dorovnanie, spolu s podporným kolenom na päte a revíznym kolenom v strednej výške šachty. Vďaka použitiu prevažne 2-metrových dielov namiesto väčšieho počtu kratších úsekov sa počet zásuvných spojov na celej trase znížil približne o tretinu v porovnaní s riešením zloženým len z 0,5 m a 1,0 m dielov.

Ako sa rozhodnúť medzi dĺžkami 0,5 / 1,0 / 2,0 m

Pri zostavovaní kusovníka pre konkrétnu inštaláciu odporúčame postupovať od celkovej nameranej výšky trasy smerom nadol: najprv rozdeľte výšku na čo najväčší počet 2-metrových dielov, zvyšný rozdiel do presnej výšky dorovnajte kombináciou 1,0 m a 0,5 m dielov (prípadne skrátením posledného kusu na mieru pílkou). Tento postup minimalizuje počet zásuvných spojov pri zachovaní presnej výšky zostavy. Pri objednávaní počítajte aj s dĺžkou, ktorú „spotrebujú“ kolená a revízne kusy zaradené do trasy – tie do celkovej rovnej dĺžky nezapočítavajte duplicitne, ich vlastná stavebná dĺžka je súčasťou špecifikácie daného dielu. V prípade pochybností o presnom počte kusov sa vždy oplatí nechať si zostavu prepočítať montážnou firmou alebo naším zákazníckym servisom ešte pred objednávkou, aby ste predišli dodatočnému dokupovaniu jednotlivých kusov po začatí montáže.

Typické scenáre použitia

Tento diel siahnete najčastejšie pri:

• inštalácii nového veľkokapacitného kondenzačného kotla do bytového domu s vysokou pôvodne murovanou komínovou šachtou,
• výmene staršieho atmosférického kotla za kondenzačný, kde sa pôvodný komín prestáva používať na priamy odťah a stáva sa len ochranným plášťom pre nový plastový dymovod,
• dopĺňaní alebo predlžovaní existujúcej zostavy pri rekonštrukcii kotolne vo vyššom podlaží.

Kombináciou viacerých 2-metrových dielov (prípadne doplnených kratšími kusmi na dorovnanie) je možné zostaviť odťah takmer na akúkoľvek reálnu výšku šachty bežnú v bytovej výstavbe.

Kompatibilita a použitie v systéme

Diel patrí do uzavretej rady originálneho príslušenstva Vaillant pre šachtový odťah spalín Ø 110 mm a je určený na kombináciu s ostatnými dielmi rovnakej rady – predĺženiami (0,5 m, 1,0 m aj 2,0 m), kolenami rôznych uhlov, revíznymi kusmi, podporným kolenom, dištančnými držiakmi, upevňovacími obručami a nástennou ružicou. Používa sa predovšetkým pri inštalácii alebo výmene veľkokapacitných kondenzačných kotlov Vaillant (rady ecoTEC exclusiv, ecoTEC pro/plus vo vyšších výkonových prevedeniach a podlahových kotlov ecoCRAFT exclusiv), ako aj u zodpovedajúcich modelov Protherm (Panther Condens, Tiger Condens, Bizon Condens vo vyšších výkonoch) – Vaillant a Protherm patria do rovnakej výrobnej skupiny a časti odťahového systému sa preto bežne zhodujú, presný typ a rozmer prípojky si však vždy overte v montážnom návode ku konkrétnemu kotlu.

Pred objednávkou odporúčame nechať si od nášho zákazníckeho servisu alebo od montážnej firmy pripraviť jednoduchý návrh zostavy podľa výšky a priemeru vašej existujúcej šachty – správny počet a kombinácia dielov (dĺžka rovných úsekov, počet a uhol kolien, počet dištančných držiakov a upevňovacích obručí) je totiž kľúčová pre bezpečnú a normovú prevádzku celého odťahu.

Šachtové odťahy spalín tohto typu sa v Slovenskej aj Českej republike navrhujú a posudzujú podľa noriem radu STN EN 1443 (Komíny – Všeobecné požiadavky) a STN EN 14471 (Komíny – Systémové komínové sústavy s plastovými vložkami), ktoré okrem iného definujú aj označenie tzv. teplotnej, tlakovej a odolnostnej triedy komponentov (napríklad trieda odolnosti voči kondenzátu „W“ – wet, teda mokrá prevádzka typická práve pre kondenzačné kotly). Originálne diely Vaillant tejto rady zodpovedajú príslušným triedam uvedeným vo výrobnej dokumentácii a montážnom návode konkrétneho kotla, s ktorým sa systém dodáva – práve táto zhoda je dôvodom, prečo sa pri šachtovom odťahu odporúča používať výhradne diely z jednej uzavretej rady namiesto kombinovania s produktmi iných výrobcov.

Porovnanie s kratšími predĺženiami radu

Rad rovných úsekov Ø 110 mm ponúka tri dĺžky – 0,5 m, 1,0 m a tento 2,0 m diel. Kratšie diely (0,5 m a 1,0 m) sa hodia na jemné dorovnanie zostavy na presnú výšku alebo na krátke úseky medzi dvoma kolenami, zatiaľ čo 2,0 m diel je určený na rýchle preklenutie dlhých rovných pasáží s minimom spojov. V praxi sa všetky tri dĺžky bežne kombinujú v jednej zostave – dlhšie diely tvoria hlavnú kostru trasy, kratšie slúžia na doladenie zvyšku výšky.

Technické parametre

Údržba a servisné kontroly

Šachtový odťah spalín z polypropylénu je z hľadiska údržby nenáročný, no ako súčasť spalinovej cesty podlieha rovnako ako murovaný komín pravidelnej kontrole kominárom podľa platných predpisov a intervalov stanovených výrobcom kotla a miestnou vyhláškou o kontrole komínov. Pri revízii sa kontroluje najmä tesnosť spojov, priechodnosť rúry (usadeniny, prípadné cudzie predmety), stav tesniacich krúžkov v zásuvných spojoch a funkčnosť odvodu kondenzátu zo spodnej časti systému. Diely vyrobené z PP sa bežne nečistia agresívnymi rozpúšťadlami – postačuje mechanické odstránenie usadenín a opláchnutie vodou, prípadne jemným saponátom.

Kondenzát vznikajúci pri prevádzke kondenzačného kotla je mierne kyslý (bežne v rozmedzí pH približne 3 až 5, v závislosti od typu spaľovaného plynu a prevádzkového stavu kotla), preto sa v celej trase systému počíta so spádom smerom k zbernému miestu a s odvodom kondenzátu buď priamo do kotla (kde sa spravidla neutralizuje alebo odvádza do kanalizácie cez sifón), alebo do samostatného zberného bodu na päte šachty. Pri pravidelnej kontrole preto venujte pozornosť aj tomu, či kondenzát skutočne odteká voľne a nezostáva stáť v nižších bodoch trasy, čo by mohlo signalizovať nesprávny sklon alebo upchatie niektorého úseku.

Bezpečnostné a regulačné poznámky

Šachtový odťah spalín podlieha rovnakým predpisom o kontrole a čistení komínových telies ako klasický murovaný komín, keďže samotná šachta naďalej plní funkciu ochranného plášťa okolo plastovej rúry a priestoru pre nasávanie spaľovacieho vzduchu. Pred uvedením do prevádzky nechajte zostavu skontrolovať oprávneným kominárom a montáž zverte firme s odbornou spôsobilosťou na inštaláciu plynových spotrebičov a spalinových ciest.

Prečo siahnuť po originálnom diele

Originálne diely Vaillant sú vyrobené z presne rovnakého materiálu a s rovnakými tolerančnými rozmermi ako pôvodná zostava kotla, čím je zaručená stopercentná zhoda so zvyškom systému aj zachovanie záruky výrobcu na spalinovú cestu. Pri neoriginálnych alebo univerzálnych dieloch hrozí nielen problém s tesnosťou zásuvného spoja, ale prípadne aj otázka uznania záruky či revízie kominárom.
