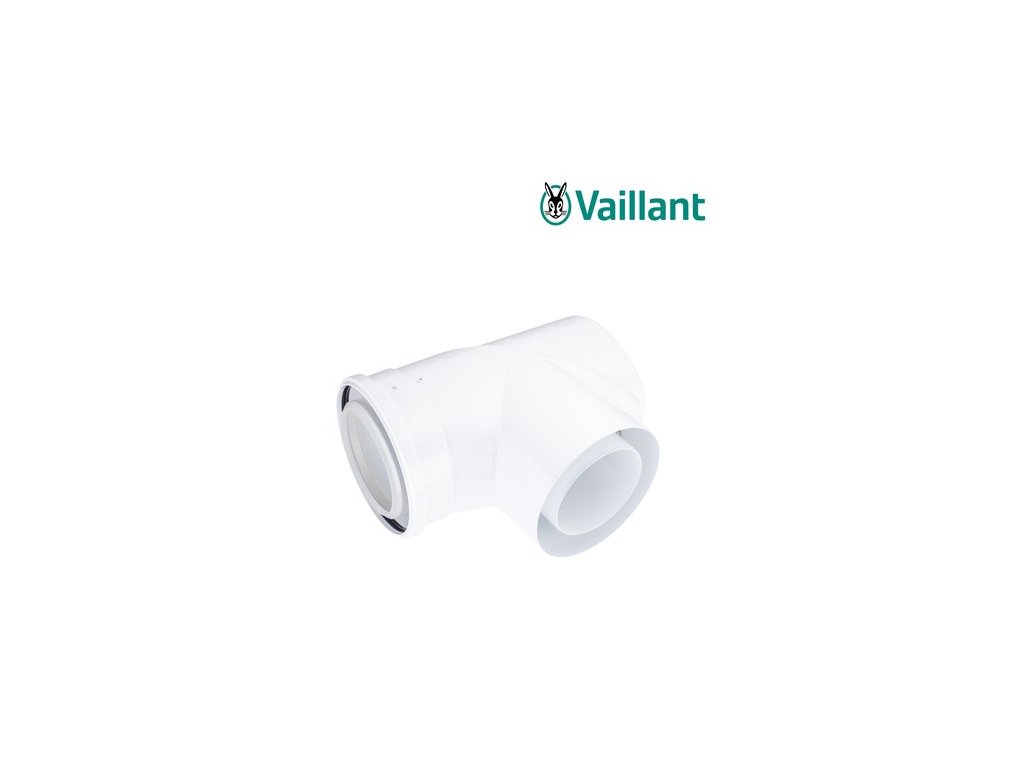

Vaillant revízne koleno 87°, Ø 110/160 mm
Kód: 0020106383Podrobný popis
Revízne koleno 87° Vaillant, Ø 110/160 mm
Revízne koleno kombinuje dve funkcie v jednom diele – zmenu smeru trasy o 87° (rovnako ako bežné koleno) a súčasne odnímateľný revízny uzáver umožňujúci kontrolu a čistenie vnútra potrubia v mieste zmeny smeru. Miesta zmeny smeru sú z prevádzkového hľadiska často najkritickejšie – práve v kolenách sa pri dlhodobej prevádzke môže hromadiť kondenzát alebo drobné usadeniny, preto je revízny prístup priamo v tomto bode praktickým riešením, ktoré šetrí počet samostatných revíznych kusov v zostave.
Diel sa používa na rovnakých miestach ako bežné koleno 87° (prechod z vodorovnej do zvislej trasy), s tým rozdielom, že sa volí tam, kde je z hľadiska prevádzky alebo platnej legislatívy vyžadovaný revízny prístup práve v mieste zmeny smeru – napríklad pri výstupe z kotla do šachty alebo pred vstupom do strešného nástavca.
Zhrnutie technických parametrov
- Typ dielu: Revízne koleno (87° so zabudovaným kontrolným uzáverom)
- Priemer systému: Ø 110/160 mm (koncentrický)
- Uhol zmeny smeru: 87°
- Materiál vnútornej rúry (spaliny): Polypropylén (PP), trieda odolnosti kondenzátu W
- Materiál vonkajšieho plášťa (vzduch): UV stabilizovaný plast
- Revízny uzáver: Odnímateľný, s tesnením
- Teplotná trieda: T120
- Tlaková trieda: P1
- Typ spoja: Bajonetový zámok s gumovým tesnením, otočný
- Určenie: ecoTEC plus VU 806/5-5 – 1206/5-5, ecoCRAFT exclusiv, ecoVIT exclusiv
- Krajina pôvodu: Nemecko / EÚ
- Značka: Vaillant
- Záruka: 24 mesiacov
Systém odťahu spalín Vaillant Ø 110/160 mm
Rúrový systém s priemerom Ø 110/160 mm patrí do rodiny koncentrických (súosých) odťahových systémov Vaillant určených pre veľkokapacitné plynové kondenzačné kotly s vyšším menovitým výkonom – typicky rad ecoTEC plus VU 806/5-5, 1006/5-5 a 1206/5-5 (výkonový rozsah cca 80 – 120 kW), modulárne zostavy ecoCRAFT exclusiv a ecoVIT exclusiv, ako aj kaskádové zapojenia viacerých kotlov na spoločný zberač spalín. Vnútorná rúra, ktorou prúdia spaliny, je vyrobená z odolného polypropylénu (PP) s vysokou teplotnou a chemickou odolnosťou voči kondenzátu (trieda odolnosti kondenzátu W podľa EN 14471), vonkajší plášť privádzajúci spaľovací vzduch je z UV-stabilizovaného plastu alebo hliníka podľa konkrétneho dielu. Systém je certifikovaný pre teplotnú triedu T120, tlakovú triedu P1 (pretlakový systém, vhodný pre kondenzačné kotly) a korozívnu triedu 1, čo zodpovedá bežnému prevádzkovému rozsahu spalín kondenzačných kotlov (spaliny s nízkou teplotou, kyslé kondenzáty).
Systém Ø 110/160 mm sa montuje výhradne z originálnych dielov Vaillant – jednotlivé komponenty (predĺženia, kolená, revízne kusy, strešné nástavce aj upevňovacie prvky) sa navzájom kombinujú do zostavy presne podľa dispozície konkrétnej kotolne alebo strojovne. Všetky spoje sú tesnené silikónovým tesnením s zámkovým (bajonetovým) systémom, ktorý zaručuje plynotesnosť aj pri väčších dĺžkach potrubia a umožňuje jednoduchú montáž aj demontáž bez potreby lepenia či zvárania.
Porovnanie s ostatnými priemermi odťahových systémov Vaillant
Vaillant ponúka koncentrické odťahové systémy vo viacerých priemeroch podľa výkonu kotla – najmenší bežný priemer Ø 60/100 mm sa používa pri väčšine závesných kondenzačných kotlov pre rodinné domy a byty (rad ecoTEC pro/plus do cca 35 – 65 kW), priemer Ø 80/125 mm sa nasadzuje pri kotloch s vyšším výkonom alebo pri dlhších trasách, kde je potrebná nižšia tlaková strata. Priemer Ø 110/160 mm, do ktorého patrí aj tento diel, je určený pre najvyšší bežný výkonový segment (ecoTEC plus 806/5-5 – 1206/5-5, ecoCRAFT exclusiv, ecoVIT exclusiv) a kaskádové zostavy, kde je potrebné odviesť podstatne väčší objem spalín. Diely jednotlivých priemerov nie sú navzájom zameniteľné – pri objednávke je preto vždy nutné overiť presný priemer systému na vašom kotle alebo v projektovej dokumentácii.
Kompatibilita
Revízne koleno 87° je kompatibilné so všetkými zostavami systému Ø 110/160 mm – ecoTEC plus vyššieho výkonového radu, ecoCRAFT exclusiv, ecoVIT exclusiv aj kaskádové zapojenia. Volí sa namiesto kombinácie bežného kolena a samostatného revízneho kusu vždy, keď je z priestorových alebo projekčných dôvodov výhodnejšie mať oba prvky (zmenu smeru aj revíziu) v jednom diele.
Typické scenáre nasadenia
Typicky sa osadzuje na výstupe z kotla do zvislej šachty, kde je práve v tomto mieste (spodná časť šachty) najvhodnejšie umiestniť aj povinný revízny prístup pre kominára – kombináciou zmeny smeru a revízie v jednom diele sa ušetrí miesto aj počet spojov v porovnaní so samostatným kolenom a revíznym kusom vedľa seba.
Kedy zvoliť revízne koleno namiesto kombinácie bežného kolena a revízneho kusu
Revízne koleno zvoľte vtedy, keď je z priestorových dôvodov výhodnejšie mať zmenu smeru a revízny prístup v jednom mieste trasy, napríklad hneď pri výstupe z kotla do šachty. Ak máte v projekte dostatok priestoru a preferujete oddelené prvky (napríklad z dôvodu jednoduchšej budúcej výmeny len jedného z nich), môžete rovnakú funkciu dosiahnuť aj kombináciou samostatného kolena 87° a samostatného revízneho kusu vedľa seba.
Montáž a použitie
Revízne koleno sa montuje na miesto zmeny smeru trasy rovnako ako bežné koleno 87°, s dôrazom na trvalú prístupnosť revízneho uzáveru:
- pri výbere orientácie kolena zvoľte polohu revízneho uzáveru tak, aby zostal po dokončení stavebných prác (podhľady, obklady) prístupný,
- koleno sa zasúva bajonetovým zámkom na oboch koncoch rovnako ako ostatné diely systému,
- za kolenom pokračujúcim do zvislého smeru je vhodné hneď osadiť podporný prvok, ktorý prenesie hmotnosť ďalšej vetvy potrubia do stavebnej konštrukcie,
- revízny uzáver sa pri prevádzke necháva uzavretý, otvára sa len pri servisnej alebo kominárskej kontrole.
Bezpečnostné upozornenia
Montáž a zapojenie odťahového systému kondenzačného kotla smie vykonávať výhradne oprávnená a zaškolená montážna firma s odbornou spôsobilosťou na plynové zariadenia. Nesprávne zostavená alebo netesná trasa odťahu spalín môže viesť k úniku spalín (vrátane oxidu uhoľnatého) do obytných priestorov, čo predstavuje vážne zdravotné riziko. Používajte výhradne originálne diely Vaillant zodpovedajúceho priemeru a certifikácie – kombinácia s dielmi iných výrobcov alebo iných priemerov nie je prípustná a je v rozpore s podmienkami CE certifikácie celej zostavy aj so zárukou na kotol. Po každom zásahu do trasy (výmena dielu, servis, revízia) je nutné vykonať kontrolu tesnosti pred opätovným uvedením kotla do prevádzky.
Údržba a starostlivosť
Odťahový systém odporúčame minimálne raz ročne skontrolovať pri pravidelnom servise kotla – najmä tesnosť spojov, priechodnosť odvodu kondenzátu (ak je súčasťou zostavy) a mechanické upevnenie v celej trase. Vonkajšie plastové časti (strešné nástavce, priechodky) je vhodné vizuálne skontrolovať po zimnom období kvôli prípadnému mechanickému poškodeniu ľadom alebo vetrom. Vnútro rúr sa pri bežnej prevádzke nezanáša usadeninami tak, ako klasické komíny na tuhé palivo, no revízne prvky v zostave (revízne kolená, revízne kusy, T-kusy) slúžia práve na to, aby servisný technik mohol pri kontrole jednoducho nahliadnuť do vnútra potrubia a v prípade potreby ho vyčistiť bez nutnosti rozoberať celú trasu.
Pri kotloch s dlhšou trasou odťahu odporúčame viesť si jednoduchý servisný záznam o dátume poslednej kontroly tesnosti a stave revíznych otvorov – uľahčí to plánovanie ďalších kominárskych revízií a poskytne prehľad pri prípadnej reklamácii alebo predaji nehnuteľnosti.
Prečo kúpiť tento diel na Atria.sk
Ponúkame výhradne originálne diely Vaillant so 100% kompatibilitou s odťahovými systémami tejto značky – žiadne univerzálne náhrady pochybnej kvality, ktoré môžu ohroziť plynotesnosť celej zostavy alebo zaniknutie záruky na kotol. Tovar je bežne skladom alebo rýchlo dostupný od dodávateľa, takže realizácia kotolne či servisný zásah nemešká na jeden chýbajúci diel. Pri nejasnostiach, ktorý presný diel do vašej zostavy potrebujete, poradíme telefonicky aj e-mailom – stačí uviesť model kotla a dĺžku trasy odťahu, ktorú potrebujete preklenúť.
Objednávku spracúvame štandardne v priebehu jedného pracovného dňa a pri tovare skladom expedujeme obratom. Ak si nie ste istí, ktorý presný diel váš projekt vyžaduje (napríklad pri kombinovaní viacerých dĺžok a kolien do jednej trasy), radi vám pred objednávkou pomôžeme so správnym výberom zostavy – stačí nám poslať pôdorys alebo fotografiu miesta inštalácie a informáciu o modeli kotla.
Časté otázky
Čím sa líši revízne koleno od bežného kolena 87°?
Revízne koleno má navyše odnímateľný uzáver, cez ktorý je možné nahliadnuť do vnútra potrubia priamo v mieste zmeny smeru – bežné koleno 87° túto možnosť nemá a slúži len na zmenu smeru trasy.
Kedy je vhodnejšie použiť revízne koleno namiesto kombinácie kolena a samostatného revízneho kusu?
Revízne koleno je vhodné vtedy, keď potrebujete revízny prístup priamo v mieste zmeny smeru a chcete ušetriť miesto aj počet spojov v zostave – funkčne nahrádza samostatné koleno aj revízny kus v jednom diele.
Je revízne koleno drahšie ako bežné koleno?
Vzhľadom na doplnkový uzáver a tesnenie je cena revízneho kolena spravidla vyššia ako pri bežnom kolene rovnakého uhla, čo je bežné aj u ostatných výrobcov odťahových systémov.
Musí byť revízny uzáver na kolene vždy prístupný zvonka?
Áno, rovnako ako pri samostatnom revíznom kuse, aj tu musí zostať uzáver po dokončení stavebných prác trvalo prístupný pre budúce kontroly.
Dá sa toto koleno použiť aj na exteriérovej časti trasy?
Áno, materiál aj tesnenie sú odolné voči poveternostným vplyvom, koleno je preto možné použiť aj na krátkom exteriérovom úseku trasy pred strešným výstupom.
Šetrí revízne koleno v porovnaní so samostatnými dielmi aj náklady?
Spravidla áno – jeden diel s dvomi funkciami vychádza vo väčšine prípadov výhodnejšie ako samostatné koleno plus samostatný revízny kus, navyše ušetrí aj potrebný priestor v trase.
Dá sa revízny uzáver na kolene vymeniť samostatne v prípade poškodenia?
Revízny uzáver aj jeho tesnenie sú spravidla dostupné aj ako samostatný náhradný diel – v prípade poškodenia uzáveru nie je nutné meniť celé koleno, poraďte sa s nami o dostupnosti konkrétneho náhradného dielu.
Je nutné revízne koleno orientovať uzáverom smerom von z konštrukcie?
Áno, uzáver musí byť po dokončení montáže prístupný zvonka (napríklad cez revízne dvierka v obklade šachty), inak stráca svoj účel.
Je možné revízne koleno použiť aj tam, kde stačí bežné koleno bez revízie?
Áno, revízne koleno plnohodnotne nahrádza aj bežné koleno 87° zo smerového hľadiska, revízny uzáver je len doplnkovou funkciou navyše, ktorú v prípade potreby jednoducho nevyužijete.
Dá sa cez revízny otvor v kolene skontrolovať aj časť trasy za kolenom?
Otvor umožňuje priamy dohľad a prístup predovšetkým do priestoru samotného kolena a k najbližšie priľahlým úsekom; na kontrolu vzdialenejších častí trasy slúžia ďalšie revízne body podľa projektu.
Je tesnenie revízneho uzáveru na kolene náhradný diel, alebo sa musí meniť celé koleno?
Tesnenie revízneho uzáveru je bežne dostupné aj ako samostatný náhradný diel, pri jeho opotrebovaní teda nie je nutné meniť celé koleno.
Je revízne koleno ťažšie ako bežné koleno rovnakého uhla?
Rozdiel v hmotnosti je vzhľadom na doplnkový uzáver a jeho tesnenie len minimálny a nemá praktický vplyv na spôsob montáže ani na potrebu podpory dielu.
Dá sa revízne koleno objednať aj v inom uhle ako 87°?
V ponuke Vaillant sa revízna verzia kolena bežne vyrába predovšetkým v uhle 87°, keďže ide o najčastejšie využívanú zmenu smeru v kombinácii s potrebou revízie; pri špecifických požiadavkách nás kontaktujte a overíme dostupnosť iných variantov.
Dodatočné parametre
| Kategória: | Vaillant |
|---|---|
| Záruka: | 2 roky |
| Typ dielu: | Revízne koleno (87° so zabudovaným kontrolným uzáverom) |
| Priemer systému: | Ø 110/160 mm (koncentrický) |
| Uhol zmeny smeru: | 87° |
| Materiál vnútornej rúry (spaliny): | Polypropylén (PP), trieda odolnosti kondenzátu W |
| Materiál vonkajšieho plášťa (vzduch): | UV stabilizovaný plast |
| Revízny uzáver: | Odnímateľný, s tesnením |
| Teplotná trieda: | T120 |
| Tlaková trieda: | P1 |
| Typ spoja: | Bajonetový zámok s gumovým tesnením, otočný |
| Určenie: | ecoTEC plus VU 806/5-5 – 1206/5-5, ecoCRAFT exclusiv, ecoVIT exclusiv |
| Krajina pôvodu: | Nemecko / EÚ |
| Značka: | Vaillant |
| Záruka: | 24 mesiacov |
