Podrobný popis

Vaillant revízne koleno 87°, Ø 110 mm

Revízne koleno so zalomením približne 87° kombinuje zmenu smeru trasy z vertikálnej do horizontálnej polohy s integrovaným revíznym (kontrolným a čistiacim) otvorom priamo v ohybe – teda presne v mieste, kde sa v systémoch odťahu spalín najčastejšie zachytáva kondenzát a prípadné usadeniny.

Šachtový systém odťahu spalín Vaillant LAS Ø 110 mm

Tento diel je súčasťou originálneho šachtového systému odťahu spalín Vaillant (skrátene LAS – z nemeckého "Luft-Abgas-System"), ktorý sa používa u veľkokapacitných kondenzačných kotlov (typicky vyššie výkonové rady ecoTEC exclusiv/pro/plus a podlahové kotly ecoCRAFT exclusiv, ako aj u výkonovo zhodných modelov Protherm z rovnakej výrobnej skupiny). Na rozdiel od bežného koncentrického dymovodu (rúra v rúre) používaného u malých nástenných kotlov, šachtový systém vedie spaliny jednoplášťovou rúrou s priemerom 110 mm existujúcou stavebnou komínovou šachtou (najčastejšie starším murovaným komínom, ktorý sa už nevyužíva na pôvodný účel) a spaľovací vzduch sa nasáva voľným priestorom šachty okolo tejto rúry.

Výhodou tohto riešenia je, že nevyžaduje žiadny nový prestup fasádou ani strechou navyše k existujúcej šachte, a pri viacpodlažných budovách umožňuje viesť odťah na potrebnú výšku bez nutnosti budovania nového komína. Všetky diely systému sú vyrobené z odolného polypropylénu (PP), ktorý znáša dlhodobý kontakt s mierne kyslým kondenzátom vznikajúcim pri prevádzke kondenzačného kotla, a spájajú sa jednoduchým zásuvným systémom hrdlo–hrdlo s integrovaným tesniacim krúžkom, bez potreby lepenia či dodatočného tmelenia.

Rozdiel oproti podpornému 87° kolenu

Je dôležité nezamieňať si tento diel s podporným kolenom 87° s montážnou lištou 350 mm – zatiaľ čo podporné koleno je nosný, do steny kotvený prvok bez revízneho otvoru, toto revízne koleno naopak nemá montážnu lištu a nie je určené na prenos hmotnosti zostavy, jeho úlohou je výhradne umožniť zmenu smeru s kontrolným prístupom. V praxi sa preto revízne koleno používa napríklad vyššie v trase (kde už nie je potrebná nosná funkcia, ale je vhodný ďalší kontrolný bod), zatiaľ čo podporné koleno rieši výhradne najnižší, staticky zaťažený bod zostavy.

Revízny otvor je vybavený tesniacim krytom, ktorý sa dá opakovane otvárať pri kontrolách kominárom alebo servisným technikom bez nutnosti rozoberať okolité diely zostavy.

Odporúčané umiestnenie

Diel osaďte tak, aby revízny otvor po dokončení stavebných úprav zostal prístupný (napríklad cez revíznu dvierka v opláštení šachty). Orientácia zalomenia sa pred zasunutím dá voľne nastaviť pootočením okolo osi rúry, poloha samotného revízneho krytu by mala smerovať do priestoru s reálnym prístupom.

Postup montáže krok za krokom

1. Vyberte miesto v trase, kde bude revízny otvor po dokončení stavebných prác prístupný, a zároveň je potrebná zmena smeru trasy.
2. Pred zasunutím koleno pootočte tak, aby revízny otvor smeroval do priestoru s prístupom.
3. Tesniaci krúžok potrite vhodným mazivom a koleno zasuňte na doraz do susedného dielu.
4. Overte, že kryt revízneho otvoru je po montáži riadne uzavretý a ľahko dostupný na budúce otváranie.
5. Zaznamenajte polohu revízneho kolena do dokumentácie pre budúce kontroly kominárom.

Príklad z praxe

Pri zostave vedenej cez tri podlažia bytového domu, kde bol na päte šachty osadený podporný diel, kominár pri prvej revízii odporučil doplniť ešte jeden kontrolný prístup vo výške druhého podlažia, kde trasa zároveň mierne menila smer pri obchádzaní stavebnej priečky. Na toto miesto sa použilo práve revízne koleno 87°, ktoré vyriešilo zmenu smeru aj požadovaný kontrolný prístup jedným dielom, bez potreby samostatného rovného revízneho kusu a ďalšieho kolena vedľa seba.

Ako rozlíšiť, kedy použiť revízne a kedy podporné koleno

Kľúčovou otázkou pri výbere medzi revíznym a podporným 87° kolenom je, či dané miesto v zostave musí niesť hmotnosť dielov nad sebou (potom vždy podporné koleno s montážnou lištou), alebo len potrebuje zmenu smeru s prípadným kontrolným prístupom (potom toto revízne koleno). V jednej zostave sa bežne používa presne jedno podporné koleno (na najnižšom, staticky rozhodujúcom bode) a podľa potreby jedno alebo viac revíznych kolien vyššie v trase, kdekoľvek je zároveň žiaduca zmena smeru aj kontrolný prístup. Pri pochybnostiach, ktorý typ dielu dané miesto vyžaduje, sa vždy oplatí konzultácia s montážnou firmou ešte pred objednávkou.

Typické umiestnenie v zostave

• zmena smeru trasy na medziposchodí alebo technickom podlaží, kde je zároveň žiaduci ďalší kontrolný bod,
• doplnkový revízny prístup popri hlavnom podpornom kolene na päte šachty,
• vrchná časť zostavy pred napojením na komínovú hlavicu alebo šachtové ukončenie.

Kompatibilita a použitie v systéme

Diel patrí do uzavretej rady originálneho príslušenstva Vaillant pre šachtový odťah spalín Ø 110 mm a je určený na kombináciu s ostatnými dielmi rovnakej rady – predĺženiami (0,5 m, 1,0 m aj 2,0 m), kolenami rôznych uhlov, revíznymi kusmi, podporným kolenom, dištančnými držiakmi, upevňovacími obručami a nástennou ružicou. Používa sa predovšetkým pri inštalácii alebo výmene veľkokapacitných kondenzačných kotlov Vaillant (rady ecoTEC exclusiv, ecoTEC pro/plus vo vyšších výkonových prevedeniach a podlahových kotlov ecoCRAFT exclusiv), ako aj u zodpovedajúcich modelov Protherm (Panther Condens, Tiger Condens, Bizon Condens vo vyšších výkonoch) – Vaillant a Protherm patria do rovnakej výrobnej skupiny a časti odťahového systému sa preto bežne zhodujú, presný typ a rozmer prípojky si však vždy overte v montážnom návode ku konkrétnemu kotlu.

Pred objednávkou odporúčame nechať si od nášho zákazníckeho servisu alebo od montážnej firmy pripraviť jednoduchý návrh zostavy podľa výšky a priemeru vašej existujúcej šachty – správny počet a kombinácia dielov (dĺžka rovných úsekov, počet a uhol kolien, počet dištančných držiakov a upevňovacích obručí) je totiž kľúčová pre bezpečnú a normovú prevádzku celého odťahu.

Šachtové odťahy spalín tohto typu sa v Slovenskej aj Českej republike navrhujú a posudzujú podľa noriem radu STN EN 1443 (Komíny – Všeobecné požiadavky) a STN EN 14471 (Komíny – Systémové komínové sústavy s plastovými vložkami), ktoré okrem iného definujú aj označenie tzv. teplotnej, tlakovej a odolnostnej triedy komponentov (napríklad trieda odolnosti voči kondenzátu „W“ – wet, teda mokrá prevádzka typická práve pre kondenzačné kotly). Originálne diely Vaillant tejto rady zodpovedajú príslušným triedam uvedeným vo výrobnej dokumentácii a montážnom návode konkrétneho kotla, s ktorým sa systém dodáva – práve táto zhoda je dôvodom, prečo sa pri šachtovom odťahu odporúča používať výhradne diely z jednej uzavretej rady namiesto kombinovania s produktmi iných výrobcov.

Porovnanie s podporným kolenom 87°

Ako je uvedené vyššie, ide o funkčne odlišný diel od podporného kolena s montážnou lištou – toto revízne koleno neslúži na kotvenie ani prenos hmotnosti, ale výhradne na zmenu smeru trasy s kontrolným prístupom. Oba diely majú podobný uhol ohybu, v zostave si však plnia úplne odlišnú úlohu a nie je možné jeden nahradiť druhým.

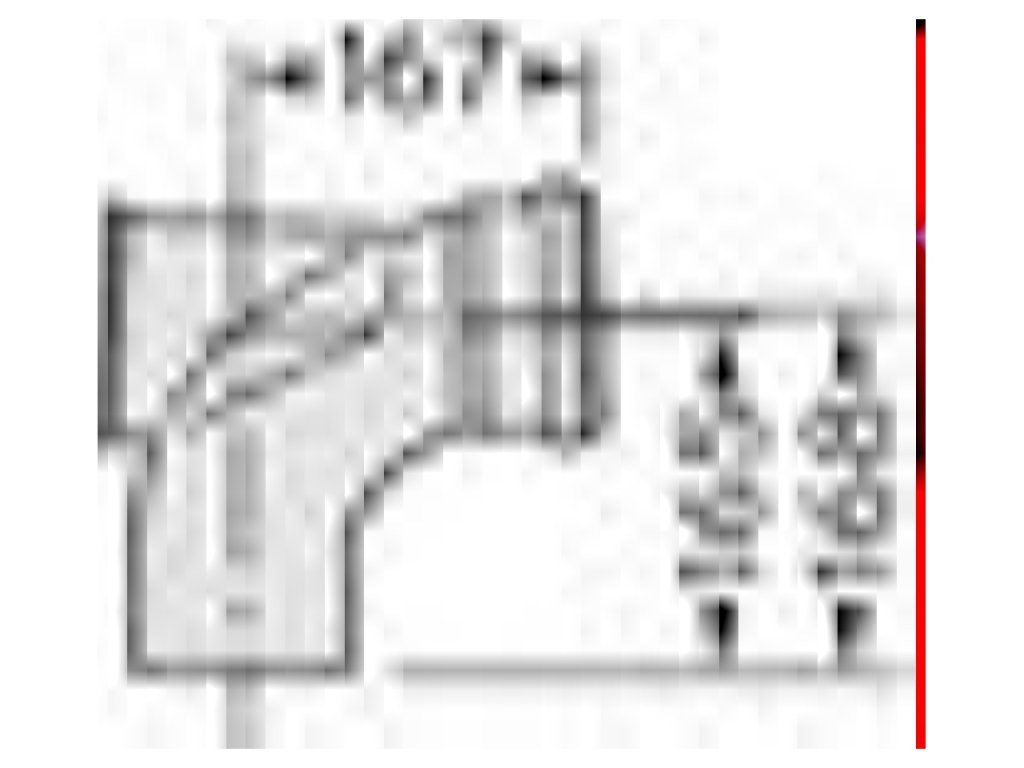

Technické parametre

Údržba a servisné kontroly

Šachtový odťah spalín z polypropylénu je z hľadiska údržby nenáročný, no ako súčasť spalinovej cesty podlieha rovnako ako murovaný komín pravidelnej kontrole kominárom podľa platných predpisov a intervalov stanovených výrobcom kotla a miestnou vyhláškou o kontrole komínov. Pri revízii sa kontroluje najmä tesnosť spojov, priechodnosť rúry (usadeniny, prípadné cudzie predmety), stav tesniacich krúžkov v zásuvných spojoch a funkčnosť odvodu kondenzátu zo spodnej časti systému. Diely vyrobené z PP sa bežne nečistia agresívnymi rozpúšťadlami – postačuje mechanické odstránenie usadenín a opláchnutie vodou, prípadne jemným saponátom.

Kondenzát vznikajúci pri prevádzke kondenzačného kotla je mierne kyslý (bežne v rozmedzí pH približne 3 až 5, v závislosti od typu spaľovaného plynu a prevádzkového stavu kotla), preto sa v celej trase systému počíta so spádom smerom k zbernému miestu a s odvodom kondenzátu buď priamo do kotla (kde sa spravidla neutralizuje alebo odvádza do kanalizácie cez sifón), alebo do samostatného zberného bodu na päte šachty. Pri pravidelnej kontrole preto venujte pozornosť aj tomu, či kondenzát skutočne odteká voľne a nezostáva stáť v nižších bodoch trasy, čo by mohlo signalizovať nesprávny sklon alebo upchatie niektorého úseku.

Bezpečnostné a regulačné poznámky

Prítomnosť dostatočného počtu revíznych/kontrolných prístupov po výške zostavy je súčasťou požiadaviek na bezpečnú prevádzku a pravidelnú kontrolu spalinovej cesty kominárom – toto koleno je jedným z bežných spôsobov, ako takýto prístup do trasy doplniť.

Prečo mať kontrolný bod aj mimo pätu šachty

Spoliehať sa len na jeden revízny prístup na celej výške viacpodlažnej šachty môže v praxi znamenať, že vzdialenejšie úseky trasy ostanú bez reálnej kontroly. Revízne koleno umiestnené vyššie v trase toto riziko odstraňuje bez nutnosti kompromisov na nosnej funkcii podporného kolena.
