Vaillant revízny kus dymovodu, Ø 110/160 mm
Kód: 0020106382Podrobný popis

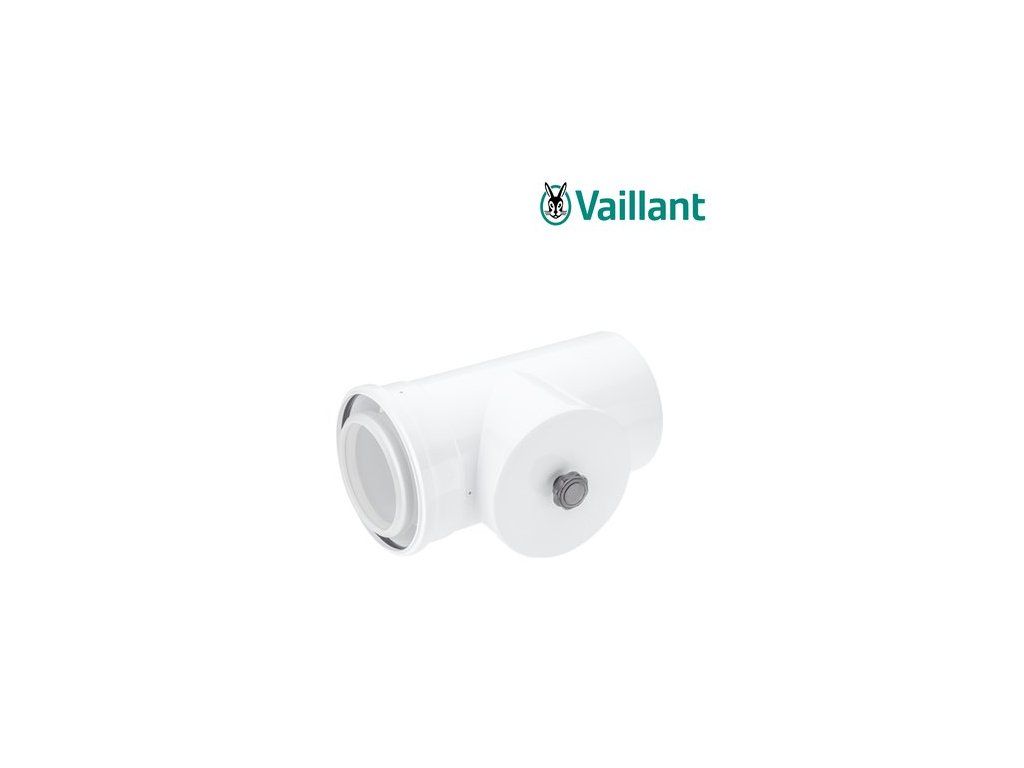

Revízny kus Vaillant Ø 110/160 mm
Revízny kus je priamy úsek potrubia vybavený bočným odnímateľným kontrolným uzáverom (revíznymi dvierkami), ktorý umožňuje prístup do vnútra odťahového systému bez nutnosti rozoberať okolité spoje. Osadzuje sa na miestach trasy, kde je z prevádzkového hľadiska potrebný pravidelný prístup na kontrolu tesnosti, priechodnosti a prípadné čistenie – typicky pred vstupom do šachty, na dlhších vodorovných úsekoch pred strešným výstupom alebo v strojovniach s viacerými kaskádovo zapojenými kotlami.
Revízne otvory sú z hľadiska platnej legislatívy (STN EN 15287 a súvisiace predpisy o pravidelných kontrolách komínov a odťahových systémov) často povinnou súčasťou dlhších alebo zložitejších trás – ich osadenie v projektovej fáze predchádza dodatočným komplikáciám pri prvej kominárskej revízii.
Zhrnutie technických parametrov
- Typ dielu: Revízny kus (rovný, s kontrolným uzáverom)
- Priemer systému: Ø 110/160 mm (koncentrický)
- Materiál vnútornej rúry (spaliny): Polypropylén (PP), trieda odolnosti kondenzátu W
- Materiál vonkajšieho plášťa (vzduch): UV stabilizovaný plast
- Revízny uzáver: Odnímateľný, s tesnením
- Teplotná trieda: T120
- Tlaková trieda: P1
- Typ spoja: Bajonetový zámok s gumovým tesnením
- Určenie: ecoTEC plus VU 806/5-5 – 1206/5-5, ecoCRAFT exclusiv, ecoVIT exclusiv
- Krajina pôvodu: Nemecko / EÚ
- Značka: Vaillant
- Záruka: 24 mesiacov
Systém odťahu spalín Vaillant Ø 110/160 mm
Rúrový systém s priemerom Ø 110/160 mm patrí do rodiny koncentrických (súosých) odťahových systémov Vaillant určených pre veľkokapacitné plynové kondenzačné kotly s vyšším menovitým výkonom – typicky rad ecoTEC plus VU 806/5-5, 1006/5-5 a 1206/5-5 (výkonový rozsah cca 80 – 120 kW), modulárne zostavy ecoCRAFT exclusiv a ecoVIT exclusiv, ako aj kaskádové zapojenia viacerých kotlov na spoločný zberač spalín. Vnútorná rúra, ktorou prúdia spaliny, je vyrobená z odolného polypropylénu (PP) s vysokou teplotnou a chemickou odolnosťou voči kondenzátu (trieda odolnosti kondenzátu W podľa EN 14471), vonkajší plášť privádzajúci spaľovací vzduch je z UV-stabilizovaného plastu alebo hliníka podľa konkrétneho dielu. Systém je certifikovaný pre teplotnú triedu T120, tlakovú triedu P1 (pretlakový systém, vhodný pre kondenzačné kotly) a korozívnu triedu 1, čo zodpovedá bežnému prevádzkovému rozsahu spalín kondenzačných kotlov (spaliny s nízkou teplotou, kyslé kondenzáty).
Systém Ø 110/160 mm sa montuje výhradne z originálnych dielov Vaillant – jednotlivé komponenty (predĺženia, kolená, revízne kusy, strešné nástavce aj upevňovacie prvky) sa navzájom kombinujú do zostavy presne podľa dispozície konkrétnej kotolne alebo strojovne. Všetky spoje sú tesnené silikónovým tesnením s zámkovým (bajonetovým) systémom, ktorý zaručuje plynotesnosť aj pri väčších dĺžkach potrubia a umožňuje jednoduchú montáž aj demontáž bez potreby lepenia či zvárania.
Porovnanie s ostatnými priemermi odťahových systémov Vaillant
Vaillant ponúka koncentrické odťahové systémy vo viacerých priemeroch podľa výkonu kotla – najmenší bežný priemer Ø 60/100 mm sa používa pri väčšine závesných kondenzačných kotlov pre rodinné domy a byty (rad ecoTEC pro/plus do cca 35 – 65 kW), priemer Ø 80/125 mm sa nasadzuje pri kotloch s vyšším výkonom alebo pri dlhších trasách, kde je potrebná nižšia tlaková strata. Priemer Ø 110/160 mm, do ktorého patrí aj tento diel, je určený pre najvyšší bežný výkonový segment (ecoTEC plus 806/5-5 – 1206/5-5, ecoCRAFT exclusiv, ecoVIT exclusiv) a kaskádové zostavy, kde je potrebné odviesť podstatne väčší objem spalín. Diely jednotlivých priemerov nie sú navzájom zameniteľné – pri objednávke je preto vždy nutné overiť presný priemer systému na vašom kotle alebo v projektovej dokumentácii.
Kompatibilita
Revízny kus je kompatibilný so všetkými zostavami systému Ø 110/160 mm bez ohľadu na konkrétny model – ecoTEC plus vyššieho výkonového radu, ecoCRAFT exclusiv, ecoVIT exclusiv, ako aj kaskádové zapojenia s viacerými kotlami. Odporúča sa zaradiť ho do projektu vždy tam, kde trasa nemá inú prirodzenú revíznu možnosť (napríklad T koleno so zabudovaným revíznym otvorom).
Typické scenáre nasadenia
Revízny kus sa štandardne zaraďuje do trasy pred vstupom do zvislej šachty alebo pred dlhším skrytým úsekom vedeným v podhľade, kde by bez neho nebolo možné vykonať kominársku alebo servisnú kontrolu bez čiastočnej demontáže konštrukcie. Pri viackotlových strojovniach sa revízne kusy zvyknú umiestňovať na každej vetve pred jej napojením na spoločný zberač, aby bolo možné pri servise skontrolovať a v prípade potreby vyčistiť každú vetvu samostatne.
Kedy zvoliť samostatný revízny kus namiesto revízneho kolena
Samostatný revízny kus zvoľte vtedy, keď potrebujete revízny prístup v rovnom úseku trasy bez zmeny smeru – napríklad na dlhšom vodorovnom úseku pred vstupom do šachty alebo pred strešným výstupom. Ak revíziu potrebujete práve v mieste, kde trasa zároveň mení smer o 87°, výhodnejšie je zvoliť revízne koleno, ktoré obe funkcie spojí do jedného dielu a ušetrí tak priestor aj počet spojov.
Montáž a použitie
Revízny kus sa vkladá do trasy rovnako ako bežné predĺženie, pričom orientácia revízneho uzáveru musí zostať po dokončení montáže trvalo prístupná. Odporúčania:
- pri projektovaní trasy zvoľte umiestnenie revízneho kusu tak, aby k nemu bol zaistený trvalý fyzický prístup (nie za pevne zamurovaným obkladom bez dvierok),
- ak trasa prechádza podhľadom alebo predstenou, je potrebné v tomto mieste osadiť revízne dvierka v samotnom podhľade/predstene zodpovedajúce polohe revízneho uzáveru,
- revízny uzáver sa pri bežnej prevádzke necháva uzavretý a otvára sa len pri servisnej kontrole alebo kominárskej revízii,
- po každom otvorení je nutné skontrolovať stav tesnenia uzáveru a pred definitívnym uzavretím ho očistiť od prípadných nečistôt či kondenzátu.
Bezpečnostné upozornenia
Montáž a zapojenie odťahového systému kondenzačného kotla smie vykonávať výhradne oprávnená a zaškolená montážna firma s odbornou spôsobilosťou na plynové zariadenia. Nesprávne zostavená alebo netesná trasa odťahu spalín môže viesť k úniku spalín (vrátane oxidu uhoľnatého) do obytných priestorov, čo predstavuje vážne zdravotné riziko. Používajte výhradne originálne diely Vaillant zodpovedajúceho priemeru a certifikácie – kombinácia s dielmi iných výrobcov alebo iných priemerov nie je prípustná a je v rozpore s podmienkami CE certifikácie celej zostavy aj so zárukou na kotol. Po každom zásahu do trasy (výmena dielu, servis, revízia) je nutné vykonať kontrolu tesnosti pred opätovným uvedením kotla do prevádzky.
Údržba a starostlivosť
Odťahový systém odporúčame minimálne raz ročne skontrolovať pri pravidelnom servise kotla – najmä tesnosť spojov, priechodnosť odvodu kondenzátu (ak je súčasťou zostavy) a mechanické upevnenie v celej trase. Vonkajšie plastové časti (strešné nástavce, priechodky) je vhodné vizuálne skontrolovať po zimnom období kvôli prípadnému mechanickému poškodeniu ľadom alebo vetrom. Vnútro rúr sa pri bežnej prevádzke nezanáša usadeninami tak, ako klasické komíny na tuhé palivo, no revízne prvky v zostave (revízne kolená, revízne kusy, T-kusy) slúžia práve na to, aby servisný technik mohol pri kontrole jednoducho nahliadnuť do vnútra potrubia a v prípade potreby ho vyčistiť bez nutnosti rozoberať celú trasu.
Pri kotloch s dlhšou trasou odťahu odporúčame viesť si jednoduchý servisný záznam o dátume poslednej kontroly tesnosti a stave revíznych otvorov – uľahčí to plánovanie ďalších kominárskych revízií a poskytne prehľad pri prípadnej reklamácii alebo predaji nehnuteľnosti.
Prečo kúpiť tento diel na Atria.sk
Ponúkame výhradne originálne diely Vaillant so 100% kompatibilitou s odťahovými systémami tejto značky – žiadne univerzálne náhrady pochybnej kvality, ktoré môžu ohroziť plynotesnosť celej zostavy alebo zaniknutie záruky na kotol. Tovar je bežne skladom alebo rýchlo dostupný od dodávateľa, takže realizácia kotolne či servisný zásah nemešká na jeden chýbajúci diel. Pri nejasnostiach, ktorý presný diel do vašej zostavy potrebujete, poradíme telefonicky aj e-mailom – stačí uviesť model kotla a dĺžku trasy odťahu, ktorú potrebujete preklenúť.
Objednávku spracúvame štandardne v priebehu jedného pracovného dňa a pri tovare skladom expedujeme obratom. Ak si nie ste istí, ktorý presný diel váš projekt vyžaduje (napríklad pri kombinovaní viacerých dĺžok a kolien do jednej trasy), radi vám pred objednávkou pomôžeme so správnym výberom zostavy – stačí nám poslať pôdorys alebo fotografiu miesta inštalácie a informáciu o modeli kotla.
Časté otázky
Je revízny kus zo zákona povinný?
Pri dlhších alebo zložitejších trasách odťahu spalín revízne otvory vyžadujú platné technické normy a predpisy o pravidelných kontrolách (napríklad pred napojením na šachtu alebo pred dlhším vodorovným úsekom) – presný rozsah povinnosti pre konkrétnu inštaláciu posúdi projektant alebo revízny technik.
Ako často sa má revízny otvor kontrolovať?
Odporúča sa kontrola v rámci pravidelného ročného servisu kotla, prípadne pri kominárskej revízii, ktorej periodicitu určuje typ a výkon spotrebiča podľa platnej vyhlášky.
Dá sa revízny kus osadiť dodatočne do už hotovej trasy?
Áno, pri bajonetových spojoch je možné existujúci úsek trasy demontovať, vložiť revízny kus a znovu zostaviť, čo si však vyžaduje dočasný prístup k oboch susedným spojom.
Je potrebné revízny uzáver po kontrole nejako dodatočne tesniť?
Uzáver je vybavený trvalým tesnením z výroby, po kontrole ho stačí správne zaistiť – nie je potrebné dodatočné tmelenie ani lepenie.
Kam sa revízny kus najčastejšie umiestňuje?
Najčastejšie tesne pred napojením na zvislú šachtu alebo v dlhších vodorovných úsekoch strojovne, kde uľahčuje prístup pri servisných kontrolách bez nutnosti rozoberať celú trasu.
Dá sa cez revízny otvor vykonať aj čistenie dlhšieho úseku trasy, alebo len vizuálna kontrola?
Otvor umožňuje aj základné mechanické čistenie dostupnej časti trasy pomocou vhodného náradia; pri väčšom znečistení vzdialenejších úsekov je vhodné zvážiť rozmiestnenie viacerých revíznych bodov v trase.
Musí byť pri revíznom kuse zachovaný priamy prístup zospodu, alebo stačí bočný?
Revízny uzáver je spravidla umiestnený na boku dielu, takže postačuje bočný prístup (napríklad cez odnímateľný panel v obklade alebo podhľade) v mieste, kde je diel osadený.
Je potrebné revízny kus umiestniť na konkrétne miesto podľa normy, alebo podľa uváženia montážnej firmy?
Presné umiestnenie révíznych bodov v trase určuje projektant odťahového systému v súlade s platnými technickými normami a odporúčaniami výrobcu kotla, s ohľadom na dĺžku a konfiguráciu konkrétnej trasy.
Dá sa revízny kus namontovať aj do už existujúcej staršej inštalácie iného priemeru?
Nie, revízny kus zodpovedá výhradne priemeru Ø 110/160 mm a je kompatibilný len s dielmi rovnakého systému Vaillant.
Je revízny uzáver tohto dielu rovnaký ako pri revíznom kolene?
Princíp uzáveru a tesnenia je obdobný, konkrétne vyhotovenie sa však líši podľa tvaru dielu (rovný kus oproti kolenu) – náhradné diely uzáveru je preto potrebné objednávať podľa konkrétneho typu dielu.
Ovplyvňuje revízny kus tlakovú stratu trasy?
Revízny kus je z hľadiska prúdenia v podstate priamy úsek potrubia s minimálnym dodatočným odporom, jeho vplyv na celkovú tlakovú stratu trasy je zanedbateľný v porovnaní s kolenami.
Je možné revízny kus objednať aj v inej dĺžke, ak potrebujem dlhší priamy úsek s revíziou?
Revízny kus sa dodáva v štandardnej dĺžke danej výrobcom; ak potrebujete dlhší priamy úsek, revízny kus sa jednoducho doplní o potrebné predĺženie z rovnakého radu Ø 110/160 mm napojené na jeho voľný koniec.
Ovplyvňuje počet revíznych kusov v trase cenu pravidelného servisu?
Viac revíznych bodov v trase spravidla servis skôr zjednodušuje a skracuje (rýchlejší prístup ku kontrole a čisteniu), nie je preto dôvod obmedzovať ich počet len z dôvodu servisných nákladov.
Dodatočné parametre
| Kategória: | Vaillant |
|---|---|
| Záruka: | 2 roky |
| Typ dielu: | Revízny kus (rovný, s kontrolným uzáverom) |
| Priemer systému: | Ø 110/160 mm (koncentrický) |
| Materiál vnútornej rúry (spaliny): | Polypropylén (PP), trieda odolnosti kondenzátu W |
| Materiál vonkajšieho plášťa (vzduch): | UV stabilizovaný plast |
| Revízny uzáver: | Odnímateľný, s tesnením |
| Teplotná trieda: | T120 |
| Tlaková trieda: | P1 |
| Typ spoja: | Bajonetový zámok s gumovým tesnením |
| Určenie: | ecoTEC plus VU 806/5-5 – 1206/5-5, ecoCRAFT exclusiv, ecoVIT exclusiv |
| Krajina pôvodu: | Nemecko / EÚ |
| Značka: | Vaillant |
| Záruka: | 24 mesiacov |
