Vaillant Rozširujúca sada pre 1 kotol v rade, Ø 200 mm

Podrobný popis

Rozširujúca sada pre 1 kotol v rade, Ø 200 mm – flexibilné navyšovanie výkonu kotolne

Jednou z hlavných výhod kaskádového riešenia oproti jedinému veľkému kotlu je jednoduchá budúca rozšíriteľnosť kotolne – ak sa v priebehu času ukáže, že aktuálny výkon kaskády už nestačí (napríklad pri prístavbe objektu, zmene jeho využitia alebo náraste odberu teplej vody), stačí do existujúcej zostavy pridať ďalší kotol spolu s touto rozširujúcou sadou, bez nutnosti meniť už existujúcu základnú sadu ani zasahovať do pripojenia pôvodných kotlov.

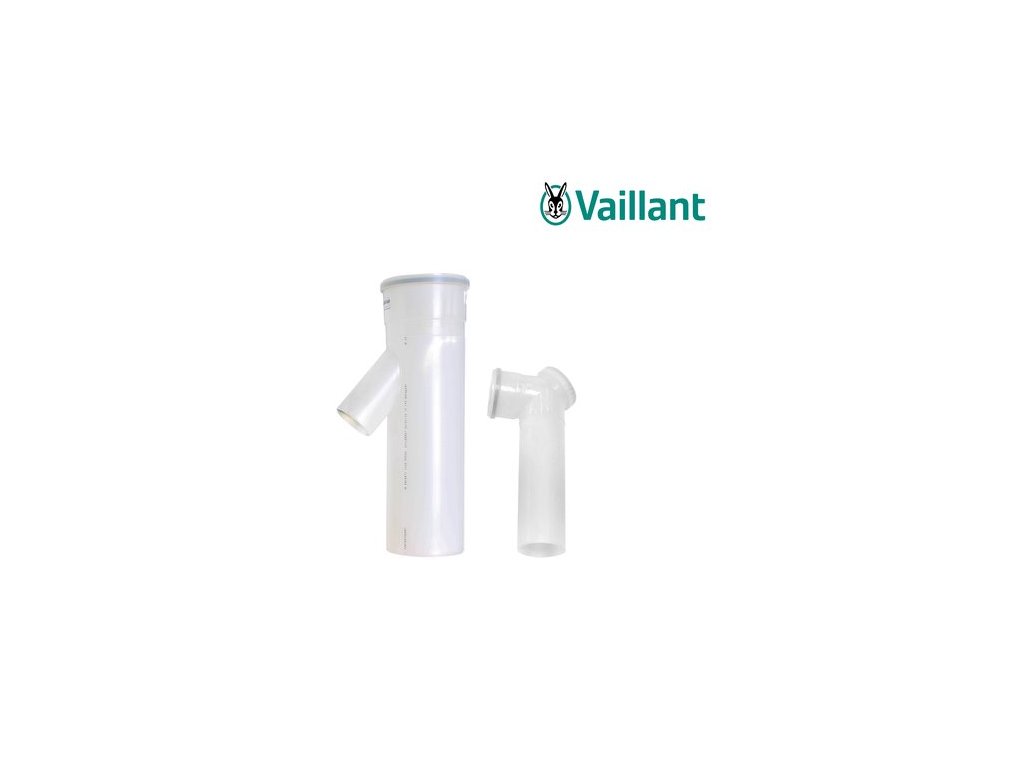

Rozširujúca sada obsahuje potrebné spojovacie diely na napojenie hrdla nového kotla na existujúci zberný kus zostavy (pôvodne založenej základnou sadou pre 2 kotly, obj. č. 0020106428), pri konfigurácii „v rade“ – teda pre kotol umiestnený vedľa už existujúcich jednotiek na tej istej stene.

Odťahové systémy pre kaskádové kotolne Vaillant

Keď jeden kondenzačný kotol nestačí pokryť tepelnú potrebu objektu – bytového domu, hotela, prevádzkovej haly, administratívnej budovy či väčšej technologickej kotolne – rieši sa to spravidla nie jedným veľkým kotlom, ale kaskádou viacerých menších alebo stredne výkonných kondenzačných kotlov Vaillant zapojených paralelne. Výhodou kaskádového riešenia je vyššia prevádzková spoľahlivosť (výpadok jedného kotla neznamená výpadok vykurovania celej budovy), lepšia regulácia výkonu podľa aktuálnej potreby (moduluje sa počet bežiacich kotlov aj výkon každého z nich) a jednoduchšia budúca rozšíriteľnosť kotolne o ďalší kotol pri zvýšení odberu tepla.

Každý kotol v kaskáde má vlastné hrdlo pre odťah spalín aj nasávanie spaľovacieho vzduchu, no z praktického, ekonomického aj stavebného hľadiska sa spaliny všetkých kotlov spravidla vyvádzajú jedným spoločným zberným dymovodom (kolektorom) do jedného komína alebo cez jednu strešnú/fasádnu prestupku. Práve na tento účel slúži rad komponentov opísaných nižšie – ide o diely oddeleného (nie koncentrického) systému odťahu spalín s priemerom 160 mm alebo 200 mm, ktorý sa pripája na hrdlá jednotlivých kotlov a spája ich do jedného spoločného potrubia.

Systém je modulárny – tvoria ho základné pripojovacie sady (pre prvé dva kotly kaskády vrátane potrebnej armatúry na odvod kondenzátu), rozširujúce sady (pre každý ďalší kotol pridaný do kaskády), samostatné kolená rôznych uhlov na obchádzanie prekážok a zmenu smeru trasy, predĺženia rôznych dĺžok na preklenutie vzdialenosti medzi kotlami a stúpačkou, a napokon sada na napojenie celej zostavy na murovanú komínovú šachtu.

Ako sa sada zaraďuje do existujúcej kaskády

Rozširujúca sada sa vždy pripája na zberný kus, ktorý bol vytvorený predchádzajúcou základnou alebo rozširujúcou sadou v poradí – teda tretí kotol v kaskáde sa pripája touto sadou na zberný kus základnej sady (prvé dva kotly), štvrtý kotol ďalšou rozširujúcou sadou na zberný kus vytvorený treťou sadou, a tak ďalej. Pri kaskádach s tromi a viacerými kotlami výrobca odporúča doplniť do zostavy aj spätné klapky na jednotlivé vetvy, aby pri odstavení jedného z kotlov nedochádzalo k spätnému prúdeniu spalín z bežiacich jednotiek do odstaveného kotla.

Na rozdiel od základnej sady táto rozširujúca sada neobsahuje vlastný odlučovač kondenzátu – ten je súčasťou len základnej sady, keďže rieši odvod kondenzátu zo spoločného zberného potrubia ako celku, nie z jednotlivo pridávaných vetiev.

Materiál a konštrukcia – prečo polypropylén (PP)

Všetky diely tohto radu sú vyrobené z polypropylénu (PP) – plastu, ktorý sa v odťahových systémoch kondenzačných kotlov používa práve preto, že dokonale odoláva chemicky agresívnemu kondenzátu, ktorý pri prevádzke kondenzačnej techniky prirodzene vzniká. Kondenzačný kotol totiž oproti klasickému (nekondenzačnému) kotlu využíva aj latentné teplo obsiahnuté vo vodnej pare spalín – tá sa v spalinovom výmenníku ochladí pod rosný bod a skondenzuje, pričom vzniknutý kondenzát je mierne kyslý (pH približne 3 – 5, v závislosti od typu paliva a prevádzkových podmienok). Kovové (napr. nerezové) dymovody síce túto záťaž tiež znesú, no plastové PP systémy sú ľahšie na manipuláciu, rýchlejšie sa montujú vďaka spojom na tesniace krúžky bez potreby zvárania či špeciálneho náradia, a pri porovnateľnej kvalite vyjdú spravidla aj cenovo výhodnejšie.

Prevádzková teplota spalín pri kondenzačných kotloch je pomerne nízka (rádovo do cca 80 – 120 °C v závislosti od prevádzkového režimu a výkonu kotla) – práve preto je použitie plastového PP potrubia namiesto klasického kovového dymovodu (bežného napríklad pri starších atmosférických alebo nízkoteplotných kotloch) nielen možné, ale z hľadiska odolnosti voči kondenzátu aj vhodnejšie. Systém je certifikovaný a dimenzovaný výrobcom priamo pre spoluprácu s kondenzačnými kotlami Vaillant zodpovedajúceho výkonového radu a typového označenia hrdla.

Spoje jednotlivých dielov sú riešené hrdlovým zasunutím s gumovým tesniacim krúžkom (tzv. socket spoj) – táto konštrukcia umožňuje jednoduchú, tesnú a zároveň rozoberateľnú montáž bez lepenia či zvárania, čo výrazne zjednodušuje prípadné budúce úpravy trasy, výmenu poškodeného dielu alebo rozšírenie kaskády o ďalší kotol.

Príklad z praxe

Kotolňa pôvodne navrhnutá s dvomi kotlami Vaillant ecoTEC plus VC 806-1206/5-5 (osadenými pomocou základnej sady 0020106428) sa po niekoľkých rokoch prevádzky rozširuje o tretí kotol z dôvodu zvýšenej tepelnej potreby po prístavbe časti objektu. Namiesto výmeny celej odťahovej zostavy stačí doplniť túto rozširujúcu sadu, ktorou sa nový kotol pripojí na existujúci zberný kus – pôvodné dva kotly ani ich pripojenie sa pritom nemusia nijako upravovať.

Plánovanie viacstupňového rozšírenia kaskády

Pri projektovaní kotolne s výhľadom na budúce rozšírenie je užitočné vopred počítať s tým, koľko rozširujúcich sád bude v priebehu času potrebných, a zabezpečiť už pri prvotnej montáži dostatočný priestor a prístupnosť pre pripojenie ďalších kotlov v rade. Každá rozširujúca sada nadväzuje presne na zberný kus vytvorený predchádzajúcou sadou, takže poradie montáže (od základnej sady postupne po jednotlivé rozširujúce sady) je potrebné dodržať.

Objednávanie: Pri objednávaní tejto rozširujúcej sady odporúčame uviesť aj informáciu o tom, ktorá sada (základná alebo iná rozširujúca) už je v kotolni namontovaná, aby sme mohli overiť plnú kompatibilitu nadväzujúceho pripojenia.

Montáž a inštalácia

Montáž odťahového systému spalín pre plynové spotrebiče (vrátane kaskádových kotolní) na Slovensku podlieha požiadavkám normy STN EN 1443 (Komíny), STN 73 4201 (Komíny a dymovody) a súvisiacim technickým pravidlám plynárenským (TPP), a musí ju vykonať oprávnená a odborne spôsobilá osoba – autorizovaný servisný technik alebo montážna firma s príslušným oprávnením na montáž plynových spotrebičov a ich odťahových systémov. Súčasťou uvedenia kotolne do prevádzky je aj revízia komína/dymovodu vykonaná kominárskou firmou a vystavenie príslušného revízneho protokolu.

Pri návrhu trasy kaskádového dymovodu je potrebné zohľadniť najmä: celkový menovitý tepelný výkon všetkých kotlov v kaskáde (od neho sa odvíja potrebný priemer zberného potrubia – 160 mm alebo 200 mm), maximálnu prípustnú dĺžku trasy a počet kolien (výrobca udáva ekvivalentné dĺžky pre jednotlivé tvarovky), sklon vodorovných úsekov smerom späť ku kotlu alebo k odlučovaču kondenzátu (spravidla minimálne 3° tak, aby kondenzát mohol samospádom odtekať a nezostával stáť v potrubí), dostatočné upevnenie potrubia dištančnými držiakmi v pravidelných rozstupoch (typicky každý 1 – 1,5 m) tak, aby nedochádzalo k priehybu ani nadmernému namáhaniu hrdlových spojov, a zachovanie prístupu k revíznym otvorom a revíznym kolenám pre pravidelné čistenie a kontrolu priechodnosti.

Pri kaskádovom zapojení viacerých kotlov do jedného zberného potrubia je nevyhnutné rešpektovať aj poradie a smer napájania jednotlivých vetiev podľa montážneho návodu výrobcu (vrátane odporúčaného použitia spätných klapiek pri kaskádach s tromi a viacerými kotlami, aby pri odstavení jedného kotla nedochádzalo k spätnému prúdeniu spalín z bežiacich kotlov do odstaveného stroja) a dodržať predpísané minimálne prevýšenie a smerovanie k spoločnému komínu alebo fasádnemu/strešnému vyústeniu.

Starostlivosť o pripojenie po rozšírení

Po osadení tejto rozširujúcej sady je vhodné pri najbližšej servisnej prehliadke venovať zvýšenú pozornosť práve novému spoju medzi pridaným kotlom a existujúcim zberným dielom – overiť jeho tesnosť a správne upevnenie, keďže ide o najnovšie pridaný, a teda zatiaľ najmenej „zabehnutý“ úsek trasy v celej zostave.

Skladovanie pred montážou pri postupnom rozširovaní

Keďže táto rozširujúca sada sa spravidla objednáva a montuje až s určitým časovým odstupom od pôvodnej základnej sady (v momente, keď sa kaskáda skutočne rozširuje o ďalší kotol), odporúčame pri jej prevzatí skontrolovať kompletnosť všetkých dielov podľa dodacieho listu a uchovávať ju do doby montáže v suchom prostredí, chránenú pred mechanickým poškodením jednotlivých tesniacich krúžkov.

Servis, čistenie a životnosť

Pravidelná kontrola a čistenie odťahového systému je súčasťou štandardnej ročnej servisnej prehliadky kondenzačnej kotolne. Vďaka revíznym otvorom a revíznym kolenám v zostave je možné jednotlivé úseky potrubia skontrolovať a v prípade potreby vyčistiť (napr. od prípadných usadenín) bez nutnosti kompletnej demontáže celej trasy. Odlučovač kondenzátu, ak je súčasťou zostavy, je potrebné pravidelne kontrolovať a v prípade potreby vyprázdňovať/preplachovať, aby sa zabránilo jeho upchatiu a spätnému vzdutiu kondenzátu do potrubia.

Životnosť kvalitného PP odťahového systému od výrobcu priamo kompatibilného s daným radom kotlov je pri správnej montáži a pravidelnom servise porovnateľná so životnosťou samotného kotla – teda rádovo 15 a viac rokov prevádzky. Pri výmene alebo dopĺňaní jednotlivých dielov v budúcnosti (napríklad pri rozšírení kaskády o ďalší kotol) je vhodné použiť originálne komponenty rovnakého výrobcu a priemeru, aby bola zachovaná plná kompatibilita spojov aj platnosť záruky na celý odťahový systém.
