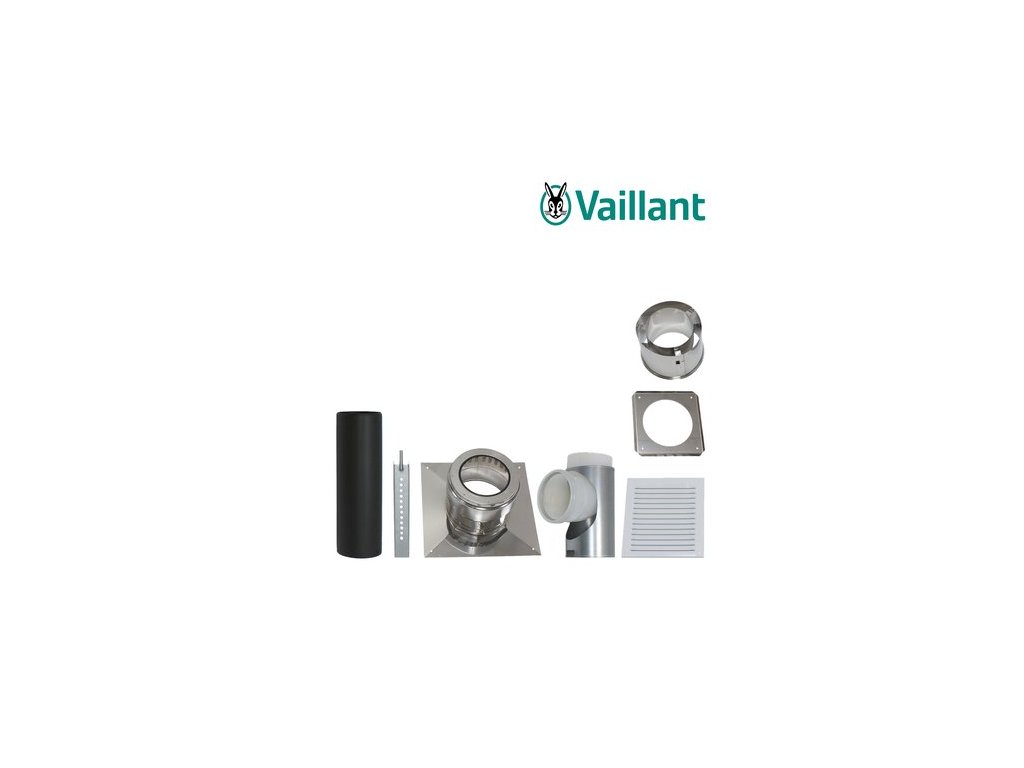

Vaillant Sada pre napojenie na šachtu, Ø 200 mm

Podrobný popis

Sada pre napojenie na šachtu Ø 200 mm – prepojenie kaskády s existujúcim komínom

Mnoho kotolní, najmä pri rekonštrukciách starších budov alebo pri väčších objektoch s existujúcim murovaným komínom, rieši odvod spalín kaskády kondenzačných kotlov práve zavedením plastového PP potrubia do vnútra pôvodnej komínovej šachty namiesto budovania úplne novej samostatnej stúpačky vedenej fasádou alebo strechou. Táto sada rieši presne tento prechod – napojenie zvislej stúpačky zberného dymovodu kaskády (priemer 200 mm) na vstup do existujúcej murovanej šachty, vrátane potrebného upevnenia a utesnenia v mieste vstupu.

Využitie existujúcej komínovej šachty ako nosnej konštrukcie pre nové plastové potrubie je pri rekonštrukciách kotolní často výhodnejšie a stavebne jednoduchšie riešenie než budovanie nového samostatného odťahu, keďže šachta už poskytuje hotovú, staticky overenú trasu smerom nad strechu objektu.

Odťahové systémy pre kaskádové kotolne Vaillant

Keď jeden kondenzačný kotol nestačí pokryť tepelnú potrebu objektu – bytového domu, hotela, prevádzkovej haly, administratívnej budovy či väčšej technologickej kotolne – rieši sa to spravidla nie jedným veľkým kotlom, ale kaskádou viacerých menších alebo stredne výkonných kondenzačných kotlov Vaillant zapojených paralelne. Výhodou kaskádového riešenia je vyššia prevádzková spoľahlivosť (výpadok jedného kotla neznamená výpadok vykurovania celej budovy), lepšia regulácia výkonu podľa aktuálnej potreby (moduluje sa počet bežiacich kotlov aj výkon každého z nich) a jednoduchšia budúca rozšíriteľnosť kotolne o ďalší kotol pri zvýšení odberu tepla.

Každý kotol v kaskáde má vlastné hrdlo pre odťah spalín aj nasávanie spaľovacieho vzduchu, no z praktického, ekonomického aj stavebného hľadiska sa spaliny všetkých kotlov spravidla vyvádzajú jedným spoločným zberným dymovodom (kolektorom) do jedného komína alebo cez jednu strešnú/fasádnu prestupku. Práve na tento účel slúži rad komponentov opísaných nižšie – ide o diely oddeleného (nie koncentrického) systému odťahu spalín s priemerom 160 mm alebo 200 mm, ktorý sa pripája na hrdlá jednotlivých kotlov a spája ich do jedného spoločného potrubia.

Systém je modulárny – tvoria ho základné pripojovacie sady (pre prvé dva kotly kaskády vrátane potrebnej armatúry na odvod kondenzátu), rozširujúce sady (pre každý ďalší kotol pridaný do kaskády), samostatné kolená rôznych uhlov na obchádzanie prekážok a zmenu smeru trasy, predĺženia rôznych dĺžok na preklenutie vzdialenosti medzi kotlami a stúpačkou, a napokon sada na napojenie celej zostavy na murovanú komínovú šachtu.

Čo sada rieši a s čím sa kombinuje

Sada zabezpečuje mechanické upevnenie a vzduchotesné utesnenie miesta, kde nové PP potrubie kaskády vstupuje do priestoru existujúcej murovanej šachty, a nadväzuje na zvyšok zbernej trasy zloženej z ostatných komponentov radu Ø 200 mm (kolená, predĺženia, základné a rozširujúce sady kaskády). Vo vnútri samotnej šachty potom potrubie pokračuje až nad úroveň strechy, kde je potrebné riešiť aj príslušné komínové ukončenie/hlavicu podľa konkrétneho typu šachty a požiadaviek revízneho technika.

Keďže ide o zásah do existujúcej stavebnej konštrukcie komína, realizácii vždy predchádza (a po nej nasleduje) posúdenie stavu šachty a jej vhodnosti na vloženie plastového potrubia kominárskou firmou, ktorá zároveň po dokončení montáže vystaví revízny protokol.

Materiál a konštrukcia – prečo polypropylén (PP)

Všetky diely tohto radu sú vyrobené z polypropylénu (PP) – plastu, ktorý sa v odťahových systémoch kondenzačných kotlov používa práve preto, že dokonale odoláva chemicky agresívnemu kondenzátu, ktorý pri prevádzke kondenzačnej techniky prirodzene vzniká. Kondenzačný kotol totiž oproti klasickému (nekondenzačnému) kotlu využíva aj latentné teplo obsiahnuté vo vodnej pare spalín – tá sa v spalinovom výmenníku ochladí pod rosný bod a skondenzuje, pričom vzniknutý kondenzát je mierne kyslý (pH približne 3 – 5, v závislosti od typu paliva a prevádzkových podmienok). Kovové (napr. nerezové) dymovody síce túto záťaž tiež znesú, no plastové PP systémy sú ľahšie na manipuláciu, rýchlejšie sa montujú vďaka spojom na tesniace krúžky bez potreby zvárania či špeciálneho náradia, a pri porovnateľnej kvalite vyjdú spravidla aj cenovo výhodnejšie.

Prevádzková teplota spalín pri kondenzačných kotloch je pomerne nízka (rádovo do cca 80 – 120 °C v závislosti od prevádzkového režimu a výkonu kotla) – práve preto je použitie plastového PP potrubia namiesto klasického kovového dymovodu (bežného napríklad pri starších atmosférických alebo nízkoteplotných kotloch) nielen možné, ale z hľadiska odolnosti voči kondenzátu aj vhodnejšie. Systém je certifikovaný a dimenzovaný výrobcom priamo pre spoluprácu s kondenzačnými kotlami Vaillant zodpovedajúceho výkonového radu a typového označenia hrdla.

Spoje jednotlivých dielov sú riešené hrdlovým zasunutím s gumovým tesniacim krúžkom (tzv. socket spoj) – táto konštrukcia umožňuje jednoduchú, tesnú a zároveň rozoberateľnú montáž bez lepenia či zvárania, čo výrazne zjednodušuje prípadné budúce úpravy trasy, výmenu poškodeného dielu alebo rozšírenie kaskády o ďalší kotol.

Príklad z praxe

Pri rekonštrukcii kotolne staršieho bytového domu, kde pôvodný jeden veľký kotol nahrádza kaskáda dvoch až troch menších kondenzačných kotlov Vaillant, sa pre odťah spalín využije existujúci murovaný komín, ktorý pôvodne slúžil pôvodnému kotlu. Do jeho šachty sa touto sadou zavedie nové PP potrubie s priemerom 200 mm, na ktoré nadväzuje zvyšok zbernej trasy od kaskády kotlov – rieši sa tak odťah spalín bez nutnosti stavať úplne nový komín alebo viesť potrubie fasádou budovy.

Alternatíva k tejto sade – vyvedenie novou samostatnou stúpačkou

Tam, kde existujúci murovaný komín nie je vhodný na vloženie plastového potrubia (napríklad z dôvodu nevyhovujúcich rozmerov šachty, jej zlého technického stavu alebo neprístupnosti), je alternatívou vybudovanie úplne novej samostatnej stúpačky vedenej fasádou budovy alebo priamo strechou, zloženej z bežných komponentov radu Ø 200 mm (predĺženia, kolená) až po vhodné strešné alebo fasádne ukončenie. Táto sada pre napojenie na šachtu je teda vhodná práve vtedy, keď existujúci komín svojím stavom a rozmermi vyhovuje a jeho využitie je stavebne aj ekonomicky výhodnejšie než budovanie novej trasy.

Objednávanie: Pred objednaním tejto sady odporúčame nechať existujúci komín posúdiť kominárskou firmou – výsledok posúdenia (vhodný/nevhodný na vloženie potrubia) je rozhodujúci pre voľbu medzi touto sadou a alternatívnym riešením novej stúpačky.

Montáž a inštalácia

Montáž odťahového systému spalín pre plynové spotrebiče (vrátane kaskádových kotolní) na Slovensku podlieha požiadavkám normy STN EN 1443 (Komíny), STN 73 4201 (Komíny a dymovody) a súvisiacim technickým pravidlám plynárenským (TPP), a musí ju vykonať oprávnená a odborne spôsobilá osoba – autorizovaný servisný technik alebo montážna firma s príslušným oprávnením na montáž plynových spotrebičov a ich odťahových systémov. Súčasťou uvedenia kotolne do prevádzky je aj revízia komína/dymovodu vykonaná kominárskou firmou a vystavenie príslušného revízneho protokolu.

Pri návrhu trasy kaskádového dymovodu je potrebné zohľadniť najmä: celkový menovitý tepelný výkon všetkých kotlov v kaskáde (od neho sa odvíja potrebný priemer zberného potrubia – 160 mm alebo 200 mm), maximálnu prípustnú dĺžku trasy a počet kolien (výrobca udáva ekvivalentné dĺžky pre jednotlivé tvarovky), sklon vodorovných úsekov smerom späť ku kotlu alebo k odlučovaču kondenzátu (spravidla minimálne 3° tak, aby kondenzát mohol samospádom odtekať a nezostával stáť v potrubí), dostatočné upevnenie potrubia dištančnými držiakmi v pravidelných rozstupoch (typicky každý 1 – 1,5 m) tak, aby nedochádzalo k priehybu ani nadmernému namáhaniu hrdlových spojov, a zachovanie prístupu k revíznym otvorom a revíznym kolenám pre pravidelné čistenie a kontrolu priechodnosti.

Pri kaskádovom zapojení viacerých kotlov do jedného zberného potrubia je nevyhnutné rešpektovať aj poradie a smer napájania jednotlivých vetiev podľa montážneho návodu výrobcu (vrátane odporúčaného použitia spätných klapiek pri kaskádach s tromi a viacerými kotlami, aby pri odstavení jedného kotla nedochádzalo k spätnému prúdeniu spalín z bežiacich kotlov do odstaveného stroja) a dodržať predpísané minimálne prevýšenie a smerovanie k spoločnému komínu alebo fasádnemu/strešnému vyústeniu.

Starostlivosť o napojenie na šachtu

Miesto vstupu nového PP potrubia do murovanej šachty je z hľadiska dlhodobej tesnosti jedným z najdôležitejších bodov celej zostavy – kombinuje sa v ňom nový plastový diel s existujúcou, staršou stavebnou konštrukciou komína. Pri pravidelnej revízii komína kominárska firma kontroluje práve aj tento prechod, vrátane stavu tesnenia a upevnenia, keďže prípadné netesnosti by mohli viesť k prenikaniu spalín do konštrukcie budovy mimo samotného potrubia.

Servis, čistenie a životnosť

Pravidelná kontrola a čistenie odťahového systému je súčasťou štandardnej ročnej servisnej prehliadky kondenzačnej kotolne. Vďaka revíznym otvorom a revíznym kolenám v zostave je možné jednotlivé úseky potrubia skontrolovať a v prípade potreby vyčistiť (napr. od prípadných usadenín) bez nutnosti kompletnej demontáže celej trasy. Odlučovač kondenzátu, ak je súčasťou zostavy, je potrebné pravidelne kontrolovať a v prípade potreby vyprázdňovať/preplachovať, aby sa zabránilo jeho upchatiu a spätnému vzdutiu kondenzátu do potrubia.

Životnosť kvalitného PP odťahového systému od výrobcu priamo kompatibilného s daným radom kotlov je pri správnej montáži a pravidelnom servise porovnateľná so životnosťou samotného kotla – teda rádovo 15 a viac rokov prevádzky. Pri výmene alebo dopĺňaní jednotlivých dielov v budúcnosti (napríklad pri rozšírení kaskády o ďalší kotol) je vhodné použiť originálne komponenty rovnakého výrobcu a priemeru, aby bola zachovaná plná kompatibilita spojov aj platnosť záruky na celý odťahový systém.

Časté otázky

Prečo nakúpiť toto príslušenstvo Vaillant na ATRIA.SK

Ak vaša rekonštruovaná alebo novo budovaná kaskádová kotolňa využíva existujúci murovaný komín, táto sada je kľúčovým dielom na bezpečné a tesné napojenie nového PP potrubia kaskády na vstup do šachty – odporúčame vopred konzultovať vhodnosť konkrétneho komína s kominárskou firmou.

Pri kúpe akéhokoľvek dielu odťahového systému vám radi poradíme s výberom správnej kombinácie komponentov pre vašu konkrétnu kotolňu – stačí nás kontaktovať s údajmi o type a počte kotlov, prípadne s projektovou dokumentáciou. Tovar expedujeme spravidla do 24 – 48 hodín od objednania, pri väčších zostavách vás v prípade potreby vopred informujeme o termíne dodania.
