Podrobný popis

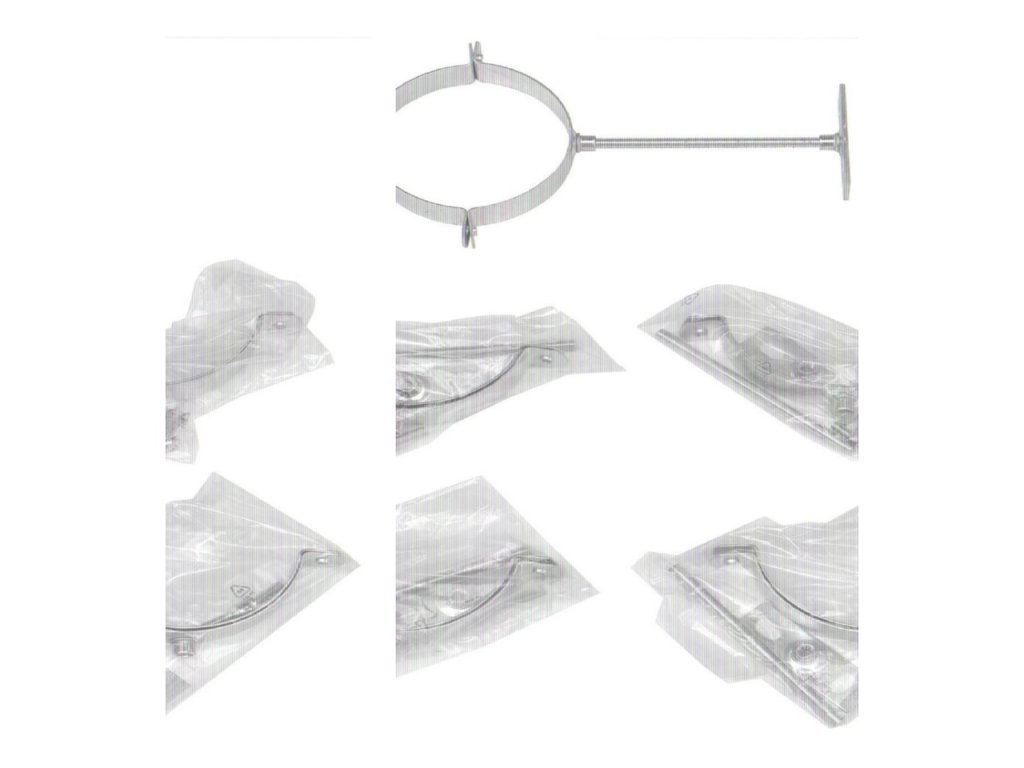

Vaillant upevňovacie obruče (5 ks), Ø 110 mm

Balenie 5 kusov upevňovacích obručí slúži na fixáciu dymovodu Ø 110 mm k stene murovanej šachty v pravidelných výškových rozostupoch. Zatiaľ čo dištančné držiaky riešia vycentrovanie rúry v priereze šachty, upevňovacie obruče riešia jej ukotvenie voči zvislému pohybu a priehybu po celej výške trasy.

Šachtový systém odťahu spalín Vaillant LAS Ø 110 mm

Tento diel je súčasťou originálneho šachtového systému odťahu spalín Vaillant (skrátene LAS – z nemeckého "Luft-Abgas-System"), ktorý sa používa u veľkokapacitných kondenzačných kotlov (typicky vyššie výkonové rady ecoTEC exclusiv/pro/plus a podlahové kotly ecoCRAFT exclusiv, ako aj u výkonovo zhodných modelov Protherm z rovnakej výrobnej skupiny). Na rozdiel od bežného koncentrického dymovodu (rúra v rúre) používaného u malých nástenných kotlov, šachtový systém vedie spaliny jednoplášťovou rúrou s priemerom 110 mm existujúcou stavebnou komínovou šachtou (najčastejšie starším murovaným komínom, ktorý sa už nevyužíva na pôvodný účel) a spaľovací vzduch sa nasáva voľným priestorom šachty okolo tejto rúry.

Výhodou tohto riešenia je, že nevyžaduje žiadny nový prestup fasádou ani strechou navyše k existujúcej šachte, a pri viacpodlažných budovách umožňuje viesť odťah na potrebnú výšku bez nutnosti budovania nového komína. Všetky diely systému sú vyrobené z odolného polypropylénu (PP), ktorý znáša dlhodobý kontakt s mierne kyslým kondenzátom vznikajúcim pri prevádzke kondenzačného kotla, a spájajú sa jednoduchým zásuvným systémom hrdlo–hrdlo s integrovaným tesniacim krúžkom, bez potreby lepenia či dodatočného tmelenia.

Rozdiel oproti dištančným držiakom

Dištančný držiak udržuje rúru v strede prierezu šachty, no sám osebe nemusí prenášať väčšie zaťaženie ani brániť miernemu zvislému posunu rúry pri jej teplotnej rozťažnosti. Upevňovacia obruč naproti tomu rúru priamo fixuje k stene šachty – pridržiava ju proti bočnému vychýleniu a priehybu medzi jednotlivými nosnými bodmi, pričom konštrukcia obruče je zvyčajne riešená tak, aby rúre stále umožňovala mierny pozdĺžny (teplotný) pohyb, a nezabraňovala tak vzniku pnutia pri zohrievaní a chladnutí systému.

Kombináciou oboch typov príslušenstva – dištančných držiakov aj upevňovacích obručí – sa dosahuje stabilná, no zároveň dilatácii prispôsobená poloha celej rúrovej zostavy po celej výške šachty.

Montáž obručí

Obruč sa upevňuje na stenu šachty kotviacim materiálom zodpovedajúcim danému murivu (skrutky s hmoždinkami) a následne sa okolo rúry uzavrie tak, aby ju pridržiavala bez nadmerného zovretia, ktoré by bránilo jej voľnému teplotnému predĺženiu. Rozostup obručí po výške šachty stanovuje montážny návod konkrétneho kotla – vo všeobecnosti platí, že pri dlhších rovných úsekoch (napríklad pri použití 2-metrových predĺžení) je vhodné mať aspoň jednu obruč na dĺžku každého takéhoto úseku.

Postup montáže krok za krokom

1. Podľa montážneho návodu kotla určite potrebný rozostup upevňovacích obručí po výške zostavy.
2. Na stenu šachty v danom mieste ukotvite obruč vhodným kotviacim materiálom zodpovedajúcim materiálu steny.
3. Obruč uzavrite okolo rúry tak, aby ju pridržiavala bez nadmerného zovretia brániaceho jej voľnému teplotnému predĺženiu.
4. Skontrolujte, že rúra sa v obruči môže mierne pozdĺžne posunúť, no bez nadmerného bočného vychýlenia.
5. Opakujte postup pre každú ďalšiu obruč v balení podľa stanoveného rozostupu.
6. Po osadení všetkých obručí vizuálne overte, že rovný úsek medzi nosnými bodmi nevykazuje viditeľný priehyb.

Príklad z praxe

Pri zostave s dvomi 2-metrovými predĺženiami za sebou (spolu 4 metre bez medziľahlého kolena) sa v strede každého z týchto úsekov osadila jedna upevňovacia obruč, teda spolu dve obruče z jedného balenia na tento konkrétny úsek zostavy, so zvyšnými tromi kusmi využitými vyššie v trase pri ďalších rovných úsekoch. Výsledkom bolo, že žiadny z dlhých rovných úsekov nezostal bez priebežného upevnenia, čím sa predišlo riziku dlhodobého priehybu.

Ako vypočítať potrebný počet balení

Podobne ako pri dištančných držiakoch, aj počet potrebných upevňovacích obručí odvoďte od odporúčaného rozostupu v montážnom návode kotla a od celkovej výšky zostavy. Pri kratších zostavách (do približne 3 – 4 metrov) spravidla postačuje jedno balenie po 5 kusoch, pri vyšších viacpodlažných trasách je potrebné objednať balenie opakovane. Odporúčame počítať aj s obručami na krátke horizontálne úseky pri pripojení ku kotlu, nielen na hlavnú vertikálnu časť v šachte, keďže aj tie môžu podľa dispozície kotolne vyžadovať priebežné upevnenie.

Kedy toto balenie potrebujete

Upevňovacie obruče sú potrebné pri každej vertikálnej inštalácii šachtového dymovodu dlhšej než jedno bežné podlažie – zabraňujú tomu, aby sa rúra medzi podpornými bodmi prehýbala vlastnou váhou alebo váhou kondenzátu, a znižujú riziko netesnosti zásuvných spojov spôsobené dlhodobým priehybom.

Kompatibilita a použitie v systéme

Diel patrí do uzavretej rady originálneho príslušenstva Vaillant pre šachtový odťah spalín Ø 110 mm a je určený na kombináciu s ostatnými dielmi rovnakej rady – predĺženiami (0,5 m, 1,0 m aj 2,0 m), kolenami rôznych uhlov, revíznymi kusmi, podporným kolenom, dištančnými držiakmi, upevňovacími obručami a nástennou ružicou. Používa sa predovšetkým pri inštalácii alebo výmene veľkokapacitných kondenzačných kotlov Vaillant (rady ecoTEC exclusiv, ecoTEC pro/plus vo vyšších výkonových prevedeniach a podlahových kotlov ecoCRAFT exclusiv), ako aj u zodpovedajúcich modelov Protherm (Panther Condens, Tiger Condens, Bizon Condens vo vyšších výkonoch) – Vaillant a Protherm patria do rovnakej výrobnej skupiny a časti odťahového systému sa preto bežne zhodujú, presný typ a rozmer prípojky si však vždy overte v montážnom návode ku konkrétnemu kotlu.

Pred objednávkou odporúčame nechať si od nášho zákazníckeho servisu alebo od montážnej firmy pripraviť jednoduchý návrh zostavy podľa výšky a priemeru vašej existujúcej šachty – správny počet a kombinácia dielov (dĺžka rovných úsekov, počet a uhol kolien, počet dištančných držiakov a upevňovacích obručí) je totiž kľúčová pre bezpečnú a normovú prevádzku celého odťahu.

Šachtové odťahy spalín tohto typu sa v Slovenskej aj Českej republike navrhujú a posudzujú podľa noriem radu STN EN 1443 (Komíny – Všeobecné požiadavky) a STN EN 14471 (Komíny – Systémové komínové sústavy s plastovými vložkami), ktoré okrem iného definujú aj označenie tzv. teplotnej, tlakovej a odolnostnej triedy komponentov (napríklad trieda odolnosti voči kondenzátu „W“ – wet, teda mokrá prevádzka typická práve pre kondenzačné kotly). Originálne diely Vaillant tejto rady zodpovedajú príslušným triedam uvedeným vo výrobnej dokumentácii a montážnom návode konkrétneho kotla, s ktorým sa systém dodáva – práve táto zhoda je dôvodom, prečo sa pri šachtovom odťahu odporúča používať výhradne diely z jednej uzavretej rady namiesto kombinovania s produktmi iných výrobcov.

Porovnanie s dištančnými držiakmi

Ako je uvedené vyššie, upevňovacia obruč rieši fixáciu rúry k stene šachty proti priehybu, zatiaľ čo dištančný držiak rieši jej vycentrovanie v priereze šachty – ide o dve odlišné, vzájomne sa dopĺňajúce funkcie, ktoré sa v reálnej zostave bežne kombinujú po celej výške trasy.

Technické parametre

Údržba a servisné kontroly

Šachtový odťah spalín z polypropylénu je z hľadiska údržby nenáročný, no ako súčasť spalinovej cesty podlieha rovnako ako murovaný komín pravidelnej kontrole kominárom podľa platných predpisov a intervalov stanovených výrobcom kotla a miestnou vyhláškou o kontrole komínov. Pri revízii sa kontroluje najmä tesnosť spojov, priechodnosť rúry (usadeniny, prípadné cudzie predmety), stav tesniacich krúžkov v zásuvných spojoch a funkčnosť odvodu kondenzátu zo spodnej časti systému. Diely vyrobené z PP sa bežne nečistia agresívnymi rozpúšťadlami – postačuje mechanické odstránenie usadenín a opláchnutie vodou, prípadne jemným saponátom.

Kondenzát vznikajúci pri prevádzke kondenzačného kotla je mierne kyslý (bežne v rozmedzí pH približne 3 až 5, v závislosti od typu spaľovaného plynu a prevádzkového stavu kotla), preto sa v celej trase systému počíta so spádom smerom k zbernému miestu a s odvodom kondenzátu buď priamo do kotla (kde sa spravidla neutralizuje alebo odvádza do kanalizácie cez sifón), alebo do samostatného zberného bodu na päte šachty. Pri pravidelnej kontrole preto venujte pozornosť aj tomu, či kondenzát skutočne odteká voľne a nezostáva stáť v nižších bodoch trasy, čo by mohlo signalizovať nesprávny sklon alebo upchatie niektorého úseku.

Bezpečnostné a regulačné poznámky

Absencia alebo nedostatočný počet upevňovacích obručí zvyšuje riziko dlhodobého priehybu rúry a následného namáhania zásuvných spojov, čo môže viesť k netesnosti spalinovej cesty – odporúčame preto dôsledne dodržať rozostup podľa montážneho návodu kotla a v prípade pochybností konzultovať s montážnou firmou.

Prečo nevynechávať priebežné upevnenie

Bez pravidelného upevnenia by dlhší vertikálny úsek dymovodu bol vystavený priehybu vlastnou váhou, čo z dlhodobého hľadiska zvyšuje namáhanie zásuvných spojov a riziko netesnosti. Upevňovacie obruče sú preto štandardnou, nie voliteľnou súčasťou každej dlhšej zostavy.
