Vaillant upevňovacie obruče Ø 160 mm (5 kusov)
Kód: 0020106381Podrobný popis

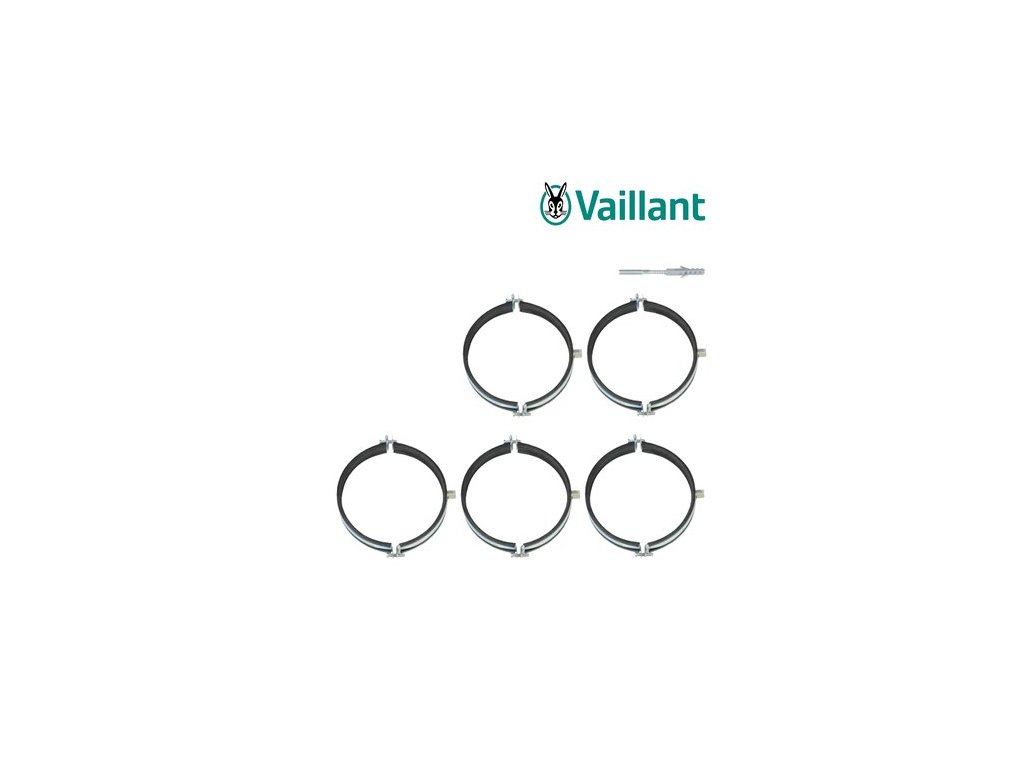

Upevňovacie obruče Vaillant Ø 160 mm – balenie 5 kusov
Upevňovacie (kotviace) obruče slúžia na priebežné podopieranie a stabilizáciu potrubia odťahového systému Vaillant Ø 110/160 mm na dlhších vodorovných aj zvislých úsekoch trasy. Balenie obsahuje 5 kusov, čo pri odporúčanom rozstupe kotvenia (spravidla každých 1 – 1,5 m podľa montážneho návodu) postačuje na stabilizáciu bežného úseku trasy v technickej miestnosti, šachte alebo pri vedení popri stene. Obruč sa upevňuje na stavebnú konštrukciu (stena, strop, oceľová konzola) a rúra odťahového systému ňou voľne prechádza, pričom obruč zabraňuje priehybu vlastnou váhou aj nadmernému namáhaniu bajonetových spojov v smere kolmom na os potrubia.
Bez dostatočného počtu podpier by dlhšie vodorovné úseky (najmä pri kombinácii viacerých 1,0 m a 2,0 m predĺžení) postupne priehybom zaťažovali spoje, čo môže časom viesť k netesnosti systému. Pravidelné kotvenie obručami je preto štandardnou súčasťou každej väčšej inštalácie tohto systému.
Zhrnutie technických parametrov
- Typ dielu: Upevňovacia (kotviaca) obruč
- Priemer: Ø 160 mm (vonkajší priemer systému 110/160 mm)
- Počet kusov v balení: 5
- Materiál: Pozinkovaná oceľ / plast podľa vyhotovenia
- Odporúčaný rozstup kotvenia: cca 1 – 1,5 m
- Určenie: Systém Ø 110/160 mm – ecoTEC plus, ecoCRAFT exclusiv, ecoVIT exclusiv
- Krajina pôvodu: Nemecko / EÚ
- Značka: Vaillant
- Záruka: 24 mesiacov
Systém odťahu spalín Vaillant Ø 110/160 mm
Rúrový systém s priemerom Ø 110/160 mm patrí do rodiny koncentrických (súosých) odťahových systémov Vaillant určených pre veľkokapacitné plynové kondenzačné kotly s vyšším menovitým výkonom – typicky rad ecoTEC plus VU 806/5-5, 1006/5-5 a 1206/5-5 (výkonový rozsah cca 80 – 120 kW), modulárne zostavy ecoCRAFT exclusiv a ecoVIT exclusiv, ako aj kaskádové zapojenia viacerých kotlov na spoločný zberač spalín. Vnútorná rúra, ktorou prúdia spaliny, je vyrobená z odolného polypropylénu (PP) s vysokou teplotnou a chemickou odolnosťou voči kondenzátu (trieda odolnosti kondenzátu W podľa EN 14471), vonkajší plášť privádzajúci spaľovací vzduch je z UV-stabilizovaného plastu alebo hliníka podľa konkrétneho dielu. Systém je certifikovaný pre teplotnú triedu T120, tlakovú triedu P1 (pretlakový systém, vhodný pre kondenzačné kotly) a korozívnu triedu 1, čo zodpovedá bežnému prevádzkovému rozsahu spalín kondenzačných kotlov (spaliny s nízkou teplotou, kyslé kondenzáty).
Systém Ø 110/160 mm sa montuje výhradne z originálnych dielov Vaillant – jednotlivé komponenty (predĺženia, kolená, revízne kusy, strešné nástavce aj upevňovacie prvky) sa navzájom kombinujú do zostavy presne podľa dispozície konkrétnej kotolne alebo strojovne. Všetky spoje sú tesnené silikónovým tesnením s zámkovým (bajonetovým) systémom, ktorý zaručuje plynotesnosť aj pri väčších dĺžkach potrubia a umožňuje jednoduchú montáž aj demontáž bez potreby lepenia či zvárania.
Porovnanie s ostatnými priemermi odťahových systémov Vaillant
Vaillant ponúka koncentrické odťahové systémy vo viacerých priemeroch podľa výkonu kotla – najmenší bežný priemer Ø 60/100 mm sa používa pri väčšine závesných kondenzačných kotlov pre rodinné domy a byty (rad ecoTEC pro/plus do cca 35 – 65 kW), priemer Ø 80/125 mm sa nasadzuje pri kotloch s vyšším výkonom alebo pri dlhších trasách, kde je potrebná nižšia tlaková strata. Priemer Ø 110/160 mm, do ktorého patrí aj tento diel, je určený pre najvyšší bežný výkonový segment (ecoTEC plus 806/5-5 – 1206/5-5, ecoCRAFT exclusiv, ecoVIT exclusiv) a kaskádové zostavy, kde je potrebné odviesť podstatne väčší objem spalín. Diely jednotlivých priemerov nie sú navzájom zameniteľné – pri objednávke je preto vždy nutné overiť presný priemer systému na vašom kotle alebo v projektovej dokumentácii.
Kompatibilita
Obruče Ø 160 mm zodpovedajú vonkajšiemu priemeru koncentrického systému Ø 110/160 mm a sú kompatibilné so všetkými dielmi tejto rady bez ohľadu na konkrétny model kotla – ecoTEC plus vyššieho výkonového radu, ecoCRAFT exclusiv, ecoVIT exclusiv aj kaskádové zostavy. Pre iné priemery odťahového systému (napríklad Ø 60/100 mm alebo Ø 80/125 mm) je potrebné použiť zodpovedajúci menší rozmer obruče z príslušného radu príslušenstva.
Typické scenáre nasadenia
Obruče sa objednávajú vždy spolu s predĺženiami a kolenami pri montáži novej trasy, aby bola od začiatku zabezpečená správna a bezpečná stabilizácia potrubia v celej jeho dĺžke. Bežná kotolňa s trasou v dĺžke 4 – 6 m si pri odporúčanom rozstupe vystačí s jedným až dvomi baleniami po 5 kusoch, v závislosti od počtu zmien smeru a od toho, či časť trasy vedie skrz murivo (kde kotvenie zabezpečujú iné prvky, napríklad priechodky).
Koľko obručí a v akých rozstupoch objednať
Pri plánovaní počtu obručí vychádzajte z celkovej dĺžky trasy a odporúčaného rozstupu kotvenia cca 1 – 1,5 m – pre trasu s dĺžkou napríklad 6 m tak budete potrebovať približne 4 – 6 kusov, teda jedno až dve balenia po 5 ks. Pri trasách so zvýšenou záťažou vetrom (dlhšie exteriérové úseky) alebo pri zvislých vetvách nesúcich väčšiu hmotnosť odporúčame rozstup skôr pri spodnej hranici uvedeného rozsahu.
Montáž a použitie
Odporúčaný postup montáže upevňovacích obručí:
- obruč sa najprv ukotví na stavebnú konštrukciu (stena, strop, konzola) v mieste, kde má potrubie prechádzať,
- rúra odťahového systému sa cez otvorenú alebo rozoberateľnú obruč prevlečie a obruč sa následne uzavrie/dotiahne tak, aby rúra v nej mala mierny voľný pohyb (kompenzácia dĺžkovej teplotnej rozťažnosti), no zároveň bola dostatočne stabilizovaná proti priehybu,
- na vodorovných úsekoch sa odporúča rozstup obručí spravidla 1 – 1,5 m, na zvislých úsekoch podľa hmotnosti a dĺžky konkrétnej vetvy trasy,
- obruč sa neodporúča dotiahnuť nadmerne pevne priamo na plášť rúry spôsobom, ktorý by bránil miernemu dilatačnému pohybu pri zmene teploty počas prevádzky kotla.
Bezpečnostné upozornenia
Montáž a zapojenie odťahového systému kondenzačného kotla smie vykonávať výhradne oprávnená a zaškolená montážna firma s odbornou spôsobilosťou na plynové zariadenia. Nesprávne zostavená alebo netesná trasa odťahu spalín môže viesť k úniku spalín (vrátane oxidu uhoľnatého) do obytných priestorov, čo predstavuje vážne zdravotné riziko. Používajte výhradne originálne diely Vaillant zodpovedajúceho priemeru a certifikácie – kombinácia s dielmi iných výrobcov alebo iných priemerov nie je prípustná a je v rozpore s podmienkami CE certifikácie celej zostavy aj so zárukou na kotol. Po každom zásahu do trasy (výmena dielu, servis, revízia) je nutné vykonať kontrolu tesnosti pred opätovným uvedením kotla do prevádzky.
Údržba a starostlivosť
Odťahový systém odporúčame minimálne raz ročne skontrolovať pri pravidelnom servise kotla – najmä tesnosť spojov, priechodnosť odvodu kondenzátu (ak je súčasťou zostavy) a mechanické upevnenie v celej trase. Vonkajšie plastové časti (strešné nástavce, priechodky) je vhodné vizuálne skontrolovať po zimnom období kvôli prípadnému mechanickému poškodeniu ľadom alebo vetrom. Vnútro rúr sa pri bežnej prevádzke nezanáša usadeninami tak, ako klasické komíny na tuhé palivo, no revízne prvky v zostave (revízne kolená, revízne kusy, T-kusy) slúžia práve na to, aby servisný technik mohol pri kontrole jednoducho nahliadnuť do vnútra potrubia a v prípade potreby ho vyčistiť bez nutnosti rozoberať celú trasu.
Pri kotloch s dlhšou trasou odťahu odporúčame viesť si jednoduchý servisný záznam o dátume poslednej kontroly tesnosti a stave revíznych otvorov – uľahčí to plánovanie ďalších kominárskych revízií a poskytne prehľad pri prípadnej reklamácii alebo predaji nehnuteľnosti.
Prečo kúpiť tento diel na Atria.sk
Ponúkame výhradne originálne diely Vaillant so 100% kompatibilitou s odťahovými systémami tejto značky – žiadne univerzálne náhrady pochybnej kvality, ktoré môžu ohroziť plynotesnosť celej zostavy alebo zaniknutie záruky na kotol. Tovar je bežne skladom alebo rýchlo dostupný od dodávateľa, takže realizácia kotolne či servisný zásah nemešká na jeden chýbajúci diel. Pri nejasnostiach, ktorý presný diel do vašej zostavy potrebujete, poradíme telefonicky aj e-mailom – stačí uviesť model kotla a dĺžku trasy odťahu, ktorú potrebujete preklenúť.
Objednávku spracúvame štandardne v priebehu jedného pracovného dňa a pri tovare skladom expedujeme obratom. Ak si nie ste istí, ktorý presný diel váš projekt vyžaduje (napríklad pri kombinovaní viacerých dĺžok a kolien do jednej trasy), radi vám pred objednávkou pomôžeme so správnym výberom zostavy – stačí nám poslať pôdorys alebo fotografiu miesta inštalácie a informáciu o modeli kotla.
Časté otázky
Koľko obručí potrebujem na bežnú trasu v kotolni?
Pri odporúčanom rozstupe cca 1 – 1,5 m pokryje jedno balenie 5 kusov bežný úsek trasy v technickej miestnosti v dĺžke približne 5 – 7 m; pri dlhších trasách je potrebné doobjednať ďalšie balenie.
Musí byť obruč pevne dotiahnutá priamo na rúru?
Nie, obruč má rúru stabilizovať proti priehybu, no zároveň umožniť mierny pohyb spôsobený tepelnou rozťažnosťou počas prevádzky – nadmerné dotiahnutie priamo na plášť rúry sa neodporúča.
Sú obruče vhodné aj na zvislé úseky trasy?
Áno, obruče sa používajú tak na vodorovné, ako aj na zvislé úseky trasy, hoci pri zvislých úsekoch nesúcich väčšiu hmotnosť sa navyše odporúča použiť aj podporné koleno alebo konzolu v mieste zmeny smeru.
Je priemer Ø 160 mm univerzálny pre celý rad odťahových systémov Vaillant?
Obruč Ø 160 mm zodpovedá vonkajšiemu priemeru systému Ø 110/160 mm – pre iné priemery systému (napr. 60/100 alebo 80/125 mm) je potrebné použiť zodpovedajúci menší rozmer obruče.
Dajú sa obruče použiť aj na kotvenie do sadrokartónu?
Sú obruče súčasťou balenia predĺžení a kolien, alebo sa musia dokupovať samostatne?
Upevňovacie obruče sú samostatnou položkou a nie sú súčasťou balenia predĺžení ani kolien – pri objednávke kompletnej trasy je preto potrebné obruče pripočítať zvlášť podľa dĺžky a počtu zmien smeru.
Dá sa obruč použiť aj na iný priemer potrubia po miernej úprave?
Obruč je vyrobená presne na vonkajší priemer Ø 160 mm systému 110/160 mm a nie je určená na univerzálne prispôsobenie iným priemerom – pre iné priemery systému Vaillant existujú samostatné zodpovedajúce rozmery obručí.
Vydáva obruč pri tepelnej rozťažnosti potrubia nejaké zvuky?
Pri správne nastavenom miernom voľnom pohybe rúry v obruči (nie príliš tesnom dotiahnutí) by nemalo dochádzať k nadmernému vŕzganiu; občasné tiché zvuky pri nábehu a odstavení kotla spôsobené tepelnou rozťažnosťou sú bežným javom pri plastových odťahových systémoch všeobecne.
Sú obruče vhodné aj na kotvenie do betónového stropu?
Áno, pri kotvení do betónu sa použije vhodná hmoždinka zodpovedajúca hmotnosti podopieraného úseku potrubia; samotná obruč je univerzálna pre rôzne typy podkladu.
Je potrebné obruče používať aj v miestach, kde potrubie prechádza cez stenu alebo strop?
V mieste prestupu cez stavebnú konštrukciu preberá stabilizačnú funkciu samotný prestup (puzdro, priechodka), obruče sa používajú predovšetkým na voľných úsekoch trasy medzi jednotlivými prestupmi.
Dá sa poškodená obruč jednoducho vymeniť bez demontáže potrubia?
Pri rozoberateľnom type obruče je výmena možná bez nutnosti demontovať samotné potrubie – obruč sa otvorí, vymení a znovu uzavrie okolo existujúcej rúry.
Dodávajú sa obruče v jednej veľkosti, alebo existujú aj nastaviteľné varianty?
Obruče pre priemer Ø 160 mm sú vyrobené na presný vonkajší rozmer tohto systému; v rámci tohto rozmeru sú spravidla mierne nastaviteľné (dotiahnutie), aby sa prispôsobili drobným výrobným toleranciám rúry.
Je farba alebo povrchová úprava obruče dôležitá pri vonkajšom použití?
Pri exteriérovom použití odporúčame kovové obruče s antikoróznou povrchovou úpravou (napríklad pozinkovanie), aby dlhodobo odolávali poveternostným vplyvom bez korózie kotviaceho materiálu.
Dodatočné parametre
| Kategória: | Vaillant |
|---|---|
| Záruka: | 2 roky |
| Typ dielu: | Upevňovacia (kotviaca) obruč |
| Priemer: | Ø 160 mm (vonkajší priemer systému 110/160 mm) |
| Počet kusov v balení: | 5 |
| Materiál: | Pozinkovaná oceľ / plast podľa vyhotovenia |
| Odporúčaný rozstup kotvenia: | cca 1 – 1,5 m |
| Určenie: | Systém Ø 110/160 mm – ecoTEC plus, ecoCRAFT exclusiv, ecoVIT exclusiv |
| Krajina pôvodu: | Nemecko / EÚ |
| Značka: | Vaillant |
| Záruka: | 24 mesiacov |
