Vaillant VAZ CO/1 - snímač kvality vzduchu (CO2) pre recoVAIR

Podrobný popis

Vaillant VAZ CO/1 - snímač kvality vzduchu (CO2) pre rekuperačné jednotky recoVAIR

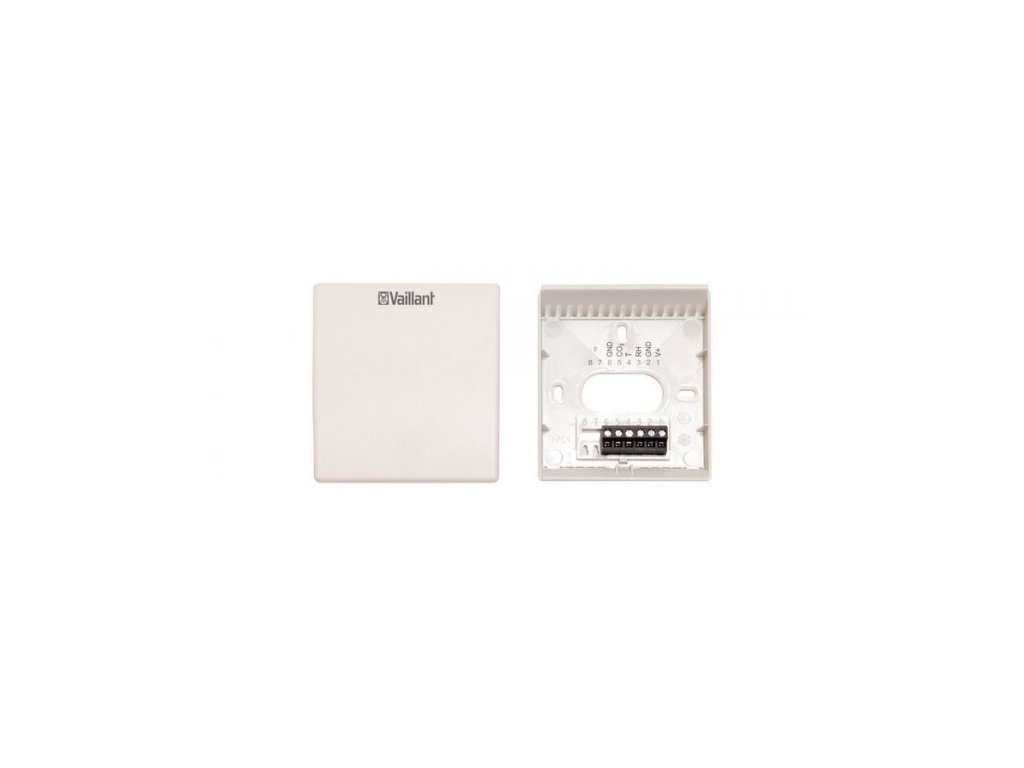

Vaillant VAZ CO/1 (výrobné označenie 0020184869, u niektorých distribútorov uvádzané aj ako "VAZ CO2/1") je nástenný snímač kvality vzduchu, ktorý meria koncentráciu oxidu uhličitého (CO2) v miestnosti a na základe nameraných hodnôt automaticky riadi výkon rekuperačnej jednotky recoVAIR (modely VAR 150/4, VAR 260/4 a VAR 360/4). Namiesto manuálneho prepínania výkonových stupňov, ako je tomu pri jednoduchšom regulátore VAZ S4/1, tento snímač zabezpečuje, aby jednotka vetrala presne toľko, koľko je v danom okamihu skutočne potrebné - teda viac pri vyššej obsadenosti miestnosti (napríklad počas návštevy, rodinnej oslavy alebo večera pri televízii vo viacerých ľuďoch) a menej, keď je v miestnosti menej ľudí alebo je prázdna.

Tento princíp sa označuje ako dopytovo riadené vetranie (angl. demand-controlled ventilation, DCV) a jeho hlavným prínosom je optimálna rovnováha medzi kvalitou vnútorného vzduchu a energetickou hospodárnosťou prevádzky - jednotka nebeží zbytočne na vysoký výkon (a teda s vyššou spotrebou elektriny a hlukom) vo chvíľach, keď to nie je potrebné, no zároveň sa automaticky "pridá", akonáhle koncentrácia CO2 v miestnosti prekročí odporúčanú hranicu pre zdravé vnútorné prostredie.

Technické charakteristiky

• Typ snímača: kapacitný polymérový snímač CO2 (nedisperzný princíp merania koncentrácie CO2)
• Objednávacie číslo výrobcu: 0020184869
• Meraný rozsah koncentrácie CO2: 0 - 2 000 ppm
• Výstupný signál: analógový, 0 - 10 V (úmerný nameranej koncentrácii CO2)
• Napájacie napätie: 20 - 24 V AC, pripojenie skrutkovou svorkovnicou
• Montáž: na stenu, v obytnej miestnosti (odporúčaná výška približne 1,4 - 1,7 m, mimo priameho prúdenia vzduchu z vetracích mriežok, dverí či okien)
• Maximálny počet snímačov na jeden systém: 2 ks (možnosť monitorovať kvalitu vzduchu vo viacerých miestnostiach súčasne, napr. v obývačke aj v spálni)
• Kompatibilita s regulátormi: spolupracuje so systémovým regulátorom calorMATIC 470/4 a s riadiacou elektronikou jednotiek recoVAIR generácie /4
• Kompatibilné jednotky: recoVAIR VAR 150/4, VAR 260/4, VAR 360/4 (vrátane variantov "E" s entalpickým výmenníkom)
• Materiál krytu: plast, dizajn zjednotený s ostatnými ovládacími prvkami Vaillant
• Krajina pôvodu: Nemecko / EÚ (koncern Vaillant Group)
• Záruka: 2 roky

Princíp fungovania

Oxid uhličitý (CO2) je jedným z najspoľahlivejších nepriamych ukazovateľov kvality vzduchu v obývaných priestoroch - jeho koncentrácia stúpa priamo úmerne počtu ľudí v miestnosti a dĺžke ich pobytu, keďže CO2 vzniká pri dýchaní. Vonkajší vzduch obsahuje bežne okolo 400 - 450 ppm CO2, zatiaľ čo v uzavretej, nevetranej miestnosti s viacerými osobami môže koncentrácia rýchlo stúpnuť na 1 000 - 2 000 ppm aj vyššie, čo sa prejavuje pocitom "vydýchaného", ťažkého vzduchu, únavou, znižovaním koncentrácie a horším spánkom.

Snímač VAZ CO/1 nepretržite meria koncentráciu CO2 v mieste svojej inštalácie pomocou kapacitného polymérového senzora a výsledok prevádza na analógový signál 0 - 10 V, ktorý odovzdáva riadiacej elektronike jednotky recoVAIR (prípadne cez systémový regulátor calorMATIC 470/4). Elektronika jednotky následne sama, bez zásahu užívateľa, zvyšuje alebo znižuje výkon ventilátorov tak, aby sa koncentrácia CO2 udržiavala v odporúčanom, zdravom rozmedzí. Vďaka možnosti pripojiť až dva snímače súčasne je možné sledovať kvalitu vzduchu vo dvoch rôznych miestnostiach (napríklad v spálni v noci a v obývačke cez deň) a jednotka reaguje na vyššiu z nameraných hodnôt, čím sa zabezpečuje dostatočné vetranie v celom byte/dome.

Montáž a zapojenie

Snímač sa montuje na stenu v mieste, kde je najviac žiaduce sledovať kvalitu vzduchu - najčastejšie v obývacej izbe, spálni alebo v miestnosti s najvyššou očakávanou obsadenosťou osôb. Dôležité je vyhnúť sa umiestneniu v blízkosti vetracích mriežok, otvorených okien, dverí do exteriéru alebo zdrojov tepla (radiátor, kozub), keďže prúdenie vzduchu z týchto zdrojov by mohlo skresliť nameranú hodnotu. Odporúčaná montážna výška je približne 1,4 až 1,7 m nad podlahou, teda v zóne, kde sa bežne zdržiava dýchacia zóna dospelého človeka.

Elektrické zapojenie vyžaduje napájanie 20 - 24 V AC a prepojenie signálového vodiča s riadiacou elektronikou jednotky recoVAIR alebo so systémovým regulátorom calorMATIC 470/4, podľa konkrétnej schémy zapojenia uvedenej v montážnom návode k danému modelu jednotky. Keďže ide o nízkonapäťové, no funkčne citlivé zapojenie priamo do riadiacej elektroniky vykurovacieho/vetracieho systému, dôrazne odporúčame zveriť montáž aj nastavenie parametrov (napr. cieľovej hraničnej hodnoty CO2, pri ktorej sa má zvýšiť výkon) vyškolenému technikovi alebo zmluvnému servisnému partnerovi Vaillant.

Kompatibilita a využitie v systéme

VAZ CO/1 je určený pre celý rad recoVAIR generácie /4 (VAR 150/4, VAR 260/4, VAR 360/4), vrátane variantov s entalpickým výmenníkom. Najväčší úžitok prináša v kombinácii so systémovým regulátorom calorMATIC 470/4, ktorý dokáže spracovať signál z až dvoch snímačov súčasne a inteligentne vyhodnotiť, v ktorej miestnosti je aktuálne najvyššia potreba vetrania. V menších bytoch s jednou hlavnou obytnou zónou postačuje jeden snímač, vo väčších rodinných domoch s oddelenou spálňou a obývačkou sa oplatí zvážiť inštaláciu dvoch kusov pre presnejšie a komfortnejšie riadenie.

Snímač je možné kombinovať aj s ďalším príslušenstvom z ponuky recoVAIR - napríklad s elektrickým predohrevom vzduchu (ochrana výmenníka pred zamrznutím v zime) alebo s vyššou triedou filtrácie (F9/G4 pre znečistené prostredie), keďže tieto komponenty riešia odlišné funkcie systému (ochranu pred mrazom a filtráciu) a neovplyvňujú spôsob riadenia výkonu podľa CO2. Naopak, kombinácia s jednoduchým regulátorom VAZ S4/1 v jednej inštalácii nie je typická, keďže oba prvky riešia rovnakú funkciu (riadenie výkonu) odlišným spôsobom - snímač CO2 automaticky, regulátor manuálne.

Prečo zvoliť dopytovo riadené vetranie s CO2 snímačom

Investícia do snímača kvality vzduchu sa oplatí najmä v domácnostiach, kde sa kladie dôraz na maximálny komfort a automatizáciu, alebo kde sa v priebehu dňa výrazne mení počet a rozloženie osôb v jednotlivých miestnostiach (napríklad rodiny s deťmi, domácnosti s domácou kanceláriou, alebo priestory s príležitostným väčším počtom návštev). Automatické riadenie podľa reálne nameranej kvality vzduchu totiž dokáže reagovať presnejšie a rýchlejšie než akýkoľvek pevne nastavený časový program, a zároveň šetrí energiu tým, že jednotka nebeží zbytočne na vysoký výkon, keď to aktuálna obsadenosť miestnosti nevyžaduje.

Zdravotné hľadisko tiež nie je zanedbateľné - viacero štúdií vnútornej klímy budov spája dlhodobo zvýšené koncentrácie CO2 (nad 1 000 - 1 500 ppm) so zníženou koncentráciou, bolesťami hlavy a horšou kvalitou spánku. Automatické udržiavanie nižšej koncentrácie CO2 vďaka snímaču VAZ CO/1 preto prináša reálny prínos pre pohodu a zdravie obyvateľov domácnosti, nielen úsporu energie.

Údržba a starostlivosť

Kapacitné polymérové snímače CO2 sú zo svojej podstaty dlhodobo stabilné zariadenia, ktoré si počas bežnej prevádzky nevyžadujú žiadnu údržbu zo strany užívateľa. Odporúčame len udržiavať okolie snímača bez prekážok (nábytok, závesy, dekorácie), ktoré by mohli brániť voľnému prúdeniu vzduchu k senzoru a skresľovať tak meranie. Povrch snímača je možné príležitostne utrieť mierne navlhčenou handričkou bez použitia agresívnych alebo abrazívnych čistiacich prostriedkov.

Pri podozrení na nesprávne fungovanie (napríklad jednotka trvalo beží na maximálny výkon aj pri nízkej obsadenosti miestnosti, alebo naopak vôbec nereaguje na zvýšenú koncentráciu CO2) odporúčame kontaktovať autorizovaný servis Vaillant, ktorý dokáže overiť správnosť zapojenia, kalibráciu snímača aj nastavené hraničné hodnoty v riadiacej elektronike.

Prečo si vybrať práve tento snímač

Vaillant VAZ CO/1 je originálne príslušenstvo priamo od výrobcu jednotiek recoVAIR, navrhnuté a odskúšané tak, aby bezproblémovo spolupracovalo s riadiacou elektronikou jednotky aj so systémovým regulátorom calorMATIC 470/4. Oproti univerzálnym snímačom tretích strán tak prináša istotu správnej komunikácie so systémom, zachovanie záručných podmienok na celé zariadenie a jednoduchú budúcu servisnú podporu priamo od značky Vaillant.

Časté otázky

Koľko snímačov VAZ CO/1 je možné pripojiť k jednej jednotke recoVAIR?

Systém podporuje pripojenie až dvoch snímačov súčasne, čo umožňuje monitorovať kvalitu vzduchu vo dvoch rôznych miestnostiach a jednotka reaguje na vyššiu z nameraných hodnôt CO2.

Aký je meraný rozsah koncentrácie CO2?

Snímač meria koncentráciu CO2 v rozsahu 0 - 2 000 ppm a výstupom je analógový signál 0 - 10 V úmerný nameranej hodnote.

Dá sa snímač kombinovať s regulátorom VAZ S4/1?

Nie je to typická kombinácia - obe zariadenia riešia rovnakú funkciu (riadenie výkonu jednotky) odlišným spôsobom, preto sa v praxi volí buď jedno, alebo druhé riešenie podľa požadovanej úrovne automatizácie.

Kam je najlepšie snímač namontovať?

Do obytnej miestnosti s najvyššou očakávanou obsadenosťou osôb, mimo priameho prúdenia vzduchu z okien, dverí či vykurovacích telies, v odporúčanej výške približne 1,4 - 1,7 m nad podlahou.

Je nutné snímač pravidelne kalibrovať?

Bežná prevádzka si kalibráciu zo strany užívateľa nevyžaduje. Pri podozrení na nesprávne meranie odporúčame kontaktovať autorizovaný servis Vaillant, ktorý overí a v prípade potreby prekalibruje snímač.

Pre ktoré modely recoVAIR je snímač určený?

Je kompatibilný s celým radom generácie /4 - VAR 150/4, VAR 260/4, VAR 360/4, vrátane variantov s entalpickým výmenníkom (označenie "E").

Aké je napájacie napätie snímača?

Snímač sa napája striedavým napätím 20 - 24 V AC pripojeným cez skrutkovú svorkovnicu.

Aká je záruka na tento snímač?

Na snímač VAZ CO/1 poskytujeme štandardnú záruku 2 roky, rovnako ako na ostatné príslušenstvo a diely k jednotkám Vaillant recoVAIR.

Porovnanie riešení riadenia výkonu jednotky recoVAIR

Odporúčané hraničné hodnoty CO2 a ich vplyv na pohodu v interiéri

Práve udržiavanie koncentrácie CO2 pod hranicou približne 1 000 - 1 200 ppm je bežne odporúčaným cieľom pre zdravé vnútorné prostredie v obytných budovách. Snímač VAZ CO/1 tento cieľ dosahuje automaticky tým, že priebežne prispôsobuje výkon ventilátorov jednotky recoVAIR aktuálne nameranej hodnote, bez potreby akéhokoľvek zásahu obyvateľov domácnosti.

Typické scenáre nasadenia v domácnosti

• Rodina s deťmi: detské izby a spálne majú v noci vyššiu obsadenosť na meter štvorcový než napríklad pracovňa cez deň - snímač automaticky zvýši výkon jednotky v čase, keď sú miestnosti obývané, a zníži ho, keď sú prázdne.
• Domácnosť s domácou kanceláriou (home office): pracovňa, v ktorej sa počas dňa dlhodobo zdržiava jedna alebo viac osôb, profituje z priebežného automatického vetrania bez nutnosti manuálne kontrolovať a prepínať výkon jednotky.
• Príležitostné návštevy a rodinné oslavy: pri náraste počtu osôb v obývačke snímač rýchlo zaregistruje nárast CO2 a zvýši výkon vetrania skôr, než si to obyvatelia či hostia vôbec stihnú uvedomiť ako nepríjemný pocit "vydýchaného" vzduchu.
• Byty s obmedzenou možnosťou vetrania oknami: napríklad byty orientované do rušnej ulice, kde sa majitelia vyhýbajú častému vetraniu oknami kvôli hluku alebo znečisteniu - automatické riadenie podľa CO2 tu zabezpečuje potrebnú výmenu vzduchu bez nutnosti kompromisov medzi kvalitou vzduchu a hlukom/prachom z okolia.

Vzťah medzi kvalitou vzduchu, energetickou úsporou a životnosťou jednotky

Dopytovo riadené vetranie neprináša úžitok len z hľadiska komfortu a zdravia, ale aj z pohľadu prevádzkových nákladov a životnosti samotnej jednotky recoVAIR. Ventilátory jednotky totiž nebežia zbytočne na vysoký výkon v čase, keď to aktuálna obsadenosť miestností nevyžaduje, čím sa znižuje spotreba elektrickej energie aj mechanické opotrebenie pohyblivých častí (ložiská ventilátorov, motor bypassu, prípadne motor entalpického výmenníka, ak je jednotkou vybavená). Súčasne sa znižuje aj hlukové zaťaženie domácnosti počas nočných hodín, keďže jednotka pri nízkej nameranej koncentrácii CO2 automaticky zníži výkon na tichší, ekonomickejší stupeň.

Táto kombinácia vyššieho komfortu, nižšej spotreby energie aj tichšej prevádzky je hlavným dôvodom, prečo sa snímač kvality vzduchu VAZ CO/1 odporúča najmä pri projektoch, kde investor kladie dôraz na dlhodobú hospodárnosť a komfort bývania, nielen na počiatočnú obstarávaciu cenu príslušenstva.

Zhrnutie

Vaillant VAZ CO/1 je originálny snímač kvality vzduchu, ktorý mení jednotku recoVAIR z jednoducho nastaviteľného vetracieho zariadenia na plne automatizovaný systém dopytovo riadeného vetrania. Vďaka priebežnému meraniu koncentrácie CO2 a automatickému prispôsobovaniu výkonu ventilátorov prináša vyšší komfort, zdravšie vnútorné prostredie a zároveň efektívnejšie hospodárenie s energiou v porovnaní s pevne nastaveným alebo manuálne prepínaným výkonom. Odporúčame ho najmä pre domácnosti, ktoré chcú maximalizovať úžitok z investície do riadeného vetrania s rekuperáciou tepla bez potreby manuálnych zásahov do každodennej prevádzky. V prípade otázok k výberu najvhodnejšej kombinácie príslušenstva pre váš konkrétny projekt neváhajte kontaktovať náš predajný tím.
