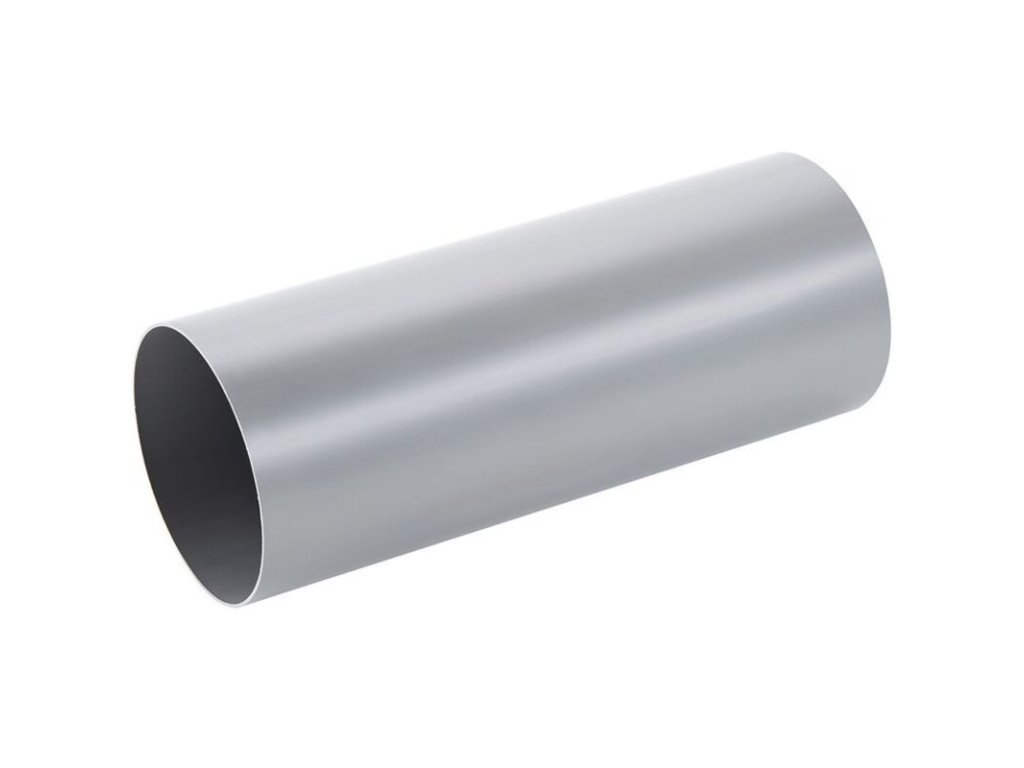

VAZ montážna rúra je základný inštalačný prvok pre osadenie lokálnych rekuperačných jednotiek Vaillant recoVAIR VAR 60/2 D a DW do obvodového muriva. Ide o plastovú, tepelne izolovanú rúru s priemerom 160 mm a dĺžkou 500 mm, ktorú je pri montáži možné podľa potreby skrátiť na presnú hrúbku steny. Rúra tvorí puzdro, do ktorého sa z vnútornej strany zasúva samotná vetracia jednotka a z vonkajšej strany sa osadzuje kryt VAZ WD160.

Technický popis a funkcia

Montážna rúra sa osádza do vopred pripraveného jadrového vývrtu s priemerom 162 mm, vedeného kolmo cez celú hrúbku obvodového muriva od interiéru smerom von. Jej úlohou je vytvoriť rovný, tepelne a akusticky oddelený kanál medzi interiérom a exteriérom, do ktorého sa následne zasunie samotná jednotka recoVAIR. Súčasťou dodávky sú aj 2 ks protiprachových krytiek, ktoré chránia otvor rúry počas stavebných prác pred znečistením do doby, než sa osadí finálna jednotka.

Vďaka voliteľnej dĺžke (možnosť skrátenia, prípadne spojenia dvoch kusov pri hrúbke steny presahujúcej 500 mm až do celkových 1 000 mm) je táto montážna rúra univerzálne použiteľná pre bežné obvodové murivo tehlových aj murovaných stavieb, zateplené fasády aj hrubšie kombinované konštrukcie. Materiál rúry je navrhnutý tak, aby minimalizoval tepelné mosty v mieste prestupu cez obvodový plášť budovy a súčasne obmedzoval prenos hluku z exteriéru do interiéru spolu s vonkajším krytom VAZ WD160.

Kedy je potrebné montážnu rúru dokúpiť

Montážna rúra je súčasťou štandardných zostáv recoVAIR VAR 60/2 (2 ks na zostavu), preto ju samostatne potrebujete dokúpiť predovšetkým v týchto prípadoch: rozširujete existujúci systém recoVAIR o ďalšiu jednotku a samostatnú jednotku ste si zakúpili bez príslušenstva; pôvodná montážna rúra bola pri stavebných prácach poškodená alebo znečistená nad rámec opravy; alebo realizujete inštaláciu vo väčšom počte miestností a montážne rúry obstarávate hromadne oddelene od jednotiek.

Pred objednaním odporúčame presne zmerať hrúbku obvodového muriva v mieste plánovanej inštalácie vrátane akejkoľvek vonkajšej tepelnej izolácie (zatepľovací systém), aby ste zvolili správny počet kusov rúry (1 ks do 500 mm, 2 ks spojené do 1 000 mm).

Tepelnotechnické aspekty prestupu cez obvodový plášť

Každý otvor v obvodovom plášti budovy – nech je akokoľvek malý – predstavuje z hľadiska stavebnej fyziky miesto so zvýšeným rizikom tepelného mosta, teda lokálneho zvýšenia tepelných strát v porovnaní s okolitou súvislou konštrukciou steny. Pri väčšine bežných core-vrtov pre inštaláciu vzduchotechnických prvkov sa toto riziko rieši použitím tepelne izolovanej vložky vloženej priamo do vývrtu, ktorá vytvára prechodovú vrstvu medzi studeným exteriérom a teplým interiérom. Montážna rúra VAZ plní presne túto funkciu – jej materiálové zloženie a hrúbka steny rúry sú navrhnuté tak, aby minimalizovali priamy tepelný kontakt medzi murivom a vnútorným priestorom kanála, v ktorom je osadená samotná vetracia jednotka.

Pri zateplených fasádach (kontaktný zatepľovací systém, ETICS) je dôležité pri návrhu dĺžky rúry počítať aj s hrúbkou tepelnej izolácie navyše k samotnej nosnej stene – preto Vaillant ponúka možnosť predĺženia spojením dvoch kusov rúry pre steny s celkovou hrúbkou (murivo + zateplenie) až do 1 000 mm.

Rozdiely oproti staršej generácii VAR 60/1

Systém recoVAIR prešiel medzi generáciou VAR 60/1 a aktuálnou VAR 60/2 viacerými technickými vylepšeniami, predovšetkým v oblasti ovládacej elektroniky a komunikačných protokolov medzi jednotkami. Mechanické rozhranie montážnej rúry (priemer 160 mm zodpovedajúci vývrtu 162 mm) zostáva medzi generáciami kompatibilné, čo v praxi znamená, že táto montážna rúra je použiteľná aj pri servise alebo rozširovaní starších inštalácií VAR 60/1 – odporúčame si to však pred objednaním overiť podľa konkrétneho výrobného označenia vašej existujúcej jednotky, keďže Vaillant priebežne aktualizuje aj mechanické detaily v rámci modernizácie výrobného radu.

Údržba a filtre

Jednotka recoVAIR VAR 60/2 využíva dvojicu filtrov – jeden triedy ISO Coarse 45 % na strane privádzaného (vonkajšieho) vzduchu a jeden triedy ISO Coarse 30 % na strane odvádzaného (vnútorného) vzduchu. Filtre je potrebné podľa prevádzkových podmienok (mestské prostredie, peľová sezóna, blízkosť frekventovanej cesty) kontrolovať a meniť približne 2× až 4× do roka; displej ovládacieho panela alebo diaľkového ovládania na potrebu výmeny upozorní. Výmena filtra je bezobslužná operácia bez nutnosti servisného zásahu – filtračná vložka sa jednoducho vysunie a nahradí novou.

Keramický akumulačný výmenník tepla je bezúdržbová súčiastka bez pohyblivých dielov, ktorá si pri bežnej prevádzke nevyžaduje čistenie ani výmenu po celú životnosť jednotky. Ventilátor odporúčame nechať raz za niekoľko rokov skontrolovať pri pravidelnej servisnej prehliadke vykurovacieho/vetracieho systému, hoci ide o komponent navrhnutý na dlhodobú bezúdržbovú prevádzku.

Prečo si vybrať práve tento model

Originálna montážna rúra Vaillant je navrhnutá presne na mieru jednotke recoVAIR VAR 60/2 a v kombinácii s vonkajším krytom VAZ WD160 zaisťuje tepelne aj akusticky korektné osadenie jednotky do obvodového plášťa budovy. Použitie neoriginálnej alebo nevhodnej náhrady môže negatívne ovplyvniť tesnosť, tepelné straty v mieste prestupu aj funkčnosť tlmenia hluku.

Časté otázky

Overenie kompatibility podľa objednávacieho kódu

Výrobky Vaillant sa v internej dokumentácii aj v cenníkoch označujú desaťmiestnym objednávacím kódom (napr. 0020236365 pre túto montážnu rúru), ktorý jednoznačne identifikuje konkrétny variant výrobku vrátane generácie a technického prevedenia. Pri objednávaní príslušenstva k systému recoVAIR odporúčame vždy porovnať objednávací kód s dokumentáciou vašej existujúcej inštalácie (dodací list, montážny protokol, alebo štítok priamo na jednotke), aby bola zaručená stopercentná zhoda – najmä ak si nie ste istí, či ide o generáciu VAR 60/1 alebo aktuálnu VAR 60/2.

Zhrnutie technických výhod

• Originálny komponent Vaillant navrhnutý presne pre systém recoVAIR VAR 60/2 D a DW
• Voliteľná dĺžka – skrátiteľná na presnú hrúbku steny, spojiteľná do 1 000 mm
• Znižuje tepelné mosty v mieste prestupu cez obvodový plášť budovy
• Súčasťou balenia sú 2 ks protiprachových krytiek na ochranu počas stavebných prác
• Kompatibilná s vonkajším krytom VAZ WD160 a tlmiacou vložkou VAZ-G160
• Jednoduchá montáž bez potreby špeciálneho náradia

Súvisiace produkty v systéme recoVAIR VAR 60/2

Tento produkt je súčasťou širšieho radu príslušenstva a jednotiek pre lokálne (decentralizované) vetranie Vaillant recoVAIR VAR 60/2, ktoré na atria.sk nájdete v kompletnej ponuke. Prehľad súvisiacich produktov:

Pri kompletnej novej inštalácii odporúčame vychádzať z hotovej zostavy (drôtovej alebo bezdrôtovej), pri rozširovaní alebo servise existujúceho systému volíte konkrétne komponenty jednotlivo podľa toho, čo presne potrebujete doplniť alebo vymeniť.

Servis, distribúcia a dostupnosť náhradných dielov na Slovensku

Vaillant má na Slovensku vybudovanú sieť autorizovaných servisných partnerov a veľkoobchodnú distribúciu náhradných dielov, vďaka čomu je dostupnosť príslušenstva k radu recoVAIR (montážne rúry, vonkajšie kryty, ovládacie panely, filtre aj drobné diely ako tlmiace vložky) dlhodobo zabezpečená aj po skončení predaja konkrétnej generácie jednotiek. Pri objednávaní akéhokoľvek príslušenstva odporúčame vždy uvádzať presný výrobný kód uvedený na jednotke alebo v jej dokumentácii, aby bola zaručená stopercentná kompatibilita s vašou konkrétnou inštaláciou (najmä pri rozlíšení medzi generáciami VAR 60/1 a VAR 60/2, ktoré sa v niektorých komponentoch líšia).

Pri nákupe na atria.sk môžete počítať s odborným poradenstvom pri výbere správneho príslušenstva k vášmu konkrétnemu modelu jednotky recoVAIR, ako aj s možnosťou objednania ďalších súvisiacich produktov Vaillant (kotly, tepelné čerpadlá, ohrievače vody) v rámci jednej objednávky.

Praktický tip pri objednávaní

Ak realizujete inštaláciu vo viacerých miestnostiach naraz, odporúčame objednať montážne rúry v jednej dávke spolu s vetracími jednotkami a vonkajšími krytmi, aby ste predišli oneskoreniu montáže z dôvodu chýbajúceho jedného komponentu. Pri neistote ohľadom presnej hrúbky steny je vhodnejšie objednať o niečo dlhší kus (2 ks spojené) s možnosťou skrátenia na mieste, než riskovať nedostatočnú dĺžku.
