Vaillant VAZ S4/1 - štvorstupňový regulátor pre rekuperačné jednotky recoVAIR

Podrobný popis

Vaillant VAZ S4/1 - štvorstupňový regulátor pre rekuperačné jednotky recoVAIR

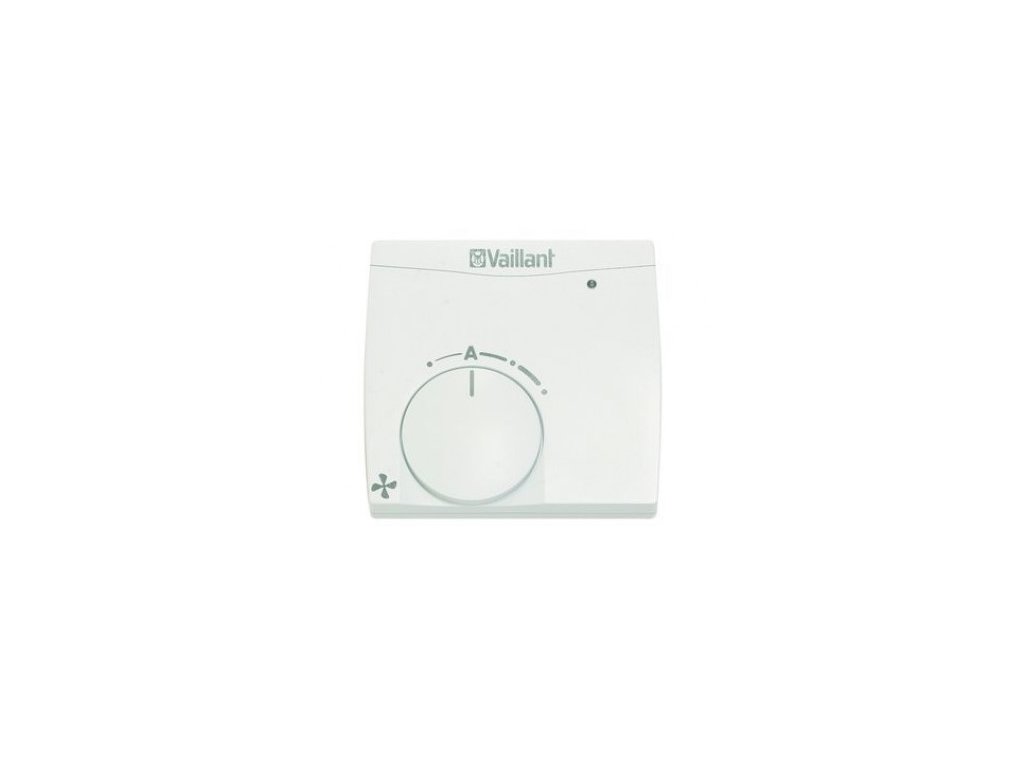

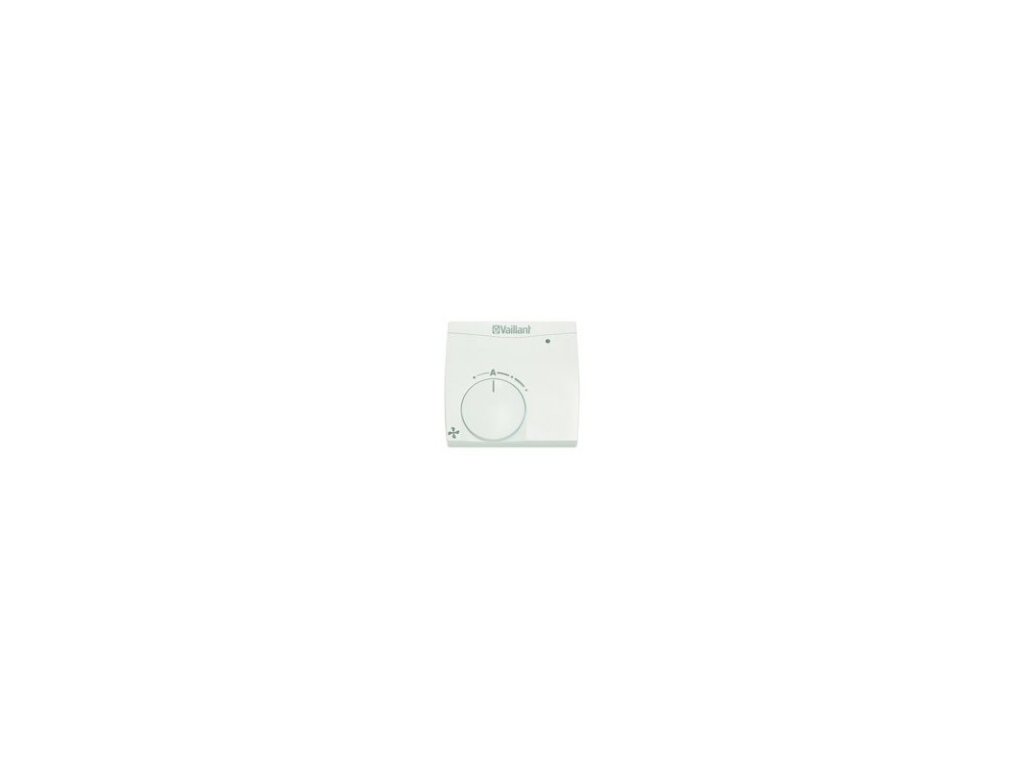

Vaillant VAZ S4/1 (výrobné označenie 0020171202, v niektorých katalógoch a u distribútorov uvádzané aj ako "VAZ 41" alebo "regulátor 3-polohový s funkciou auto") je jednoduchý nástenný ovládací panel pre rekuperačné jednotky radu recoVAIR - teda pre modely VAR 150/4, VAR 260/4 a VAR 360/4, ktoré Vaillant ponúka ako centrálne riadené vetranie s rekuperáciou tepla pre rodinné domy a byty. Ide o základnú, "manuálnu" formu ovládania jednotky - alternatívu k plnohodnotnému digitálnemu systémovému regulátoru (napr. calorMATIC alebo sensoCOMFORT), určenú predovšetkým pre inštalácie, kde nie je potrebné prepojenie vetrania s kúrenárskou reguláciou alebo kde investor uprednostňuje jednoduché, intuitívne ovládanie priamo na stene chodby či obývačky.

Regulátor VAZ S4/1 umožňuje užívateľovi jednoduchým otočným alebo tlačidlovým prepínačom zvoliť jeden zo štyroch výkonových stupňov jednotky recoVAIR (minimálny, znížený, normálny a intenzívny/max. výkon), prípadne prepnúť jednotku do automatického režimu, v ktorom si elektronika jednotky sama volí vhodný výkon podľa prednastaveného programu. Súčasťou panela je aj signalizačná dióda upozorňujúca na potrebu výmeny filtrov - jednotka priebežne počíta odpracované hodiny a intenzitu prevádzky a keď dôjde k prekročeniu servisného intervalu, regulátor na to používateľa upozorní, aby nedochádzalo k prevádzke so zanesenými filtrami a zbytočnému zaťažovaniu ventilátorov.

Technické charakteristiky

• Typ zariadenia: nástenný izbový regulátor / prepínač výkonových stupňov pre recoVAIR
• Objednávacie číslo výrobcu: 0020171202
• Počet volených výkonových stupňov: 4 (I - minimálny, II - znížený, III - normálny, IV - intenzívny)
• Automatický režim: áno, jedna z polôh prepínača prepína jednotku do automatického riadenia výkonu
• Signalizácia výmeny filtra: áno, vizuálna (LED/kontrolka)
• Montáž: na stenu, pripojenie nízkonapäťovým káblom k riadiacej elektronike jednotky recoVAIR
• Kompatibilita: recoVAIR VAR 150/4, VAR 260/4, VAR 360/4 (vrátane variantov "E" s entalpickým výmenníkom)
• Obmedzenie: regulátor je určený ako samostatné ovládanie jednotky; nekombinuje sa súčasne so systémovým regulátorom kúrenia (napr. ak je jednotka recoVAIR pripojená a riadená cez systémový regulátor kotla/tepelného čerpadla, VAZ S4/1 sa v danej zostave nepoužíva)
• Materiál krytu: odolný plast, dizajn zjednotený s ostatnými ovládacími prvkami Vaillant
• Krajina pôvodu: Nemecko / EÚ (výroba v rámci koncernu Vaillant Group)
• Záruka: 2 roky

Princíp fungovania a k čomu regulátor slúži

Centrálna rekuperačná jednotka recoVAIR pracuje nepretržite - nasáva znečistený, vydýchaný vzduch z kuchyne, kúpeľne, WC a technických priestorov a súčasne privádza čerstvý vonkajší vzduch do obytných miestností (spálne, detské izby, obývačka). Pri tomto procese prechádza odvádzaný aj privádzaný vzduch cez krížovo-protiprúdový výmenník tepla, kde sa teplo z odchádzajúceho vzduchu odovzdáva chladnejšiemu privádzanému vzduchu bez toho, aby sa obidva prúdy vzduchu fyzicky premiešali. Vďaka tomu jednotka šetrí náklady na vykurovanie a zároveň zabezpečuje trvalú výmenu vzduchu bez nutnosti vetrania oknami.

Intenzita tejto výmeny vzduchu (a teda aj miera vetrania a pocit "prievanu" alebo naopak "vydýchanosti" v miestnostiach) sa dá meniť práve výkonovými stupňami. Regulátor VAZ S4/1 dáva používateľovi priamu, okamžitú kontrolu nad touto intenzitou - napríklad pri varení, väčšom počte hostí v byte alebo po športovaní možno dočasne prepnúť na stupeň IV (intenzívny), zatiaľ čo počas neprítomnosti alebo v noci sa oplatí prepnúť na stupeň I (minimálny) alebo nechať jednotku v automatickom režime, kde si výkon rieši elektronika sama podľa naprogramovaného časového plánu.

Na rozdiel od snímača kvality vzduchu VAZ CO/1 (CO2 senzor), ktorý dokáže riadiť výkon jednotky automaticky podľa nameranej koncentrácie CO2 v miestnosti, je VAZ S4/1 čisto manuálny prepínač so štyrmi pevnými stupňami a jedným automatickým režimom bez spätnej väzby od kvality vzduchu. Ide teda o ekonomickejšie riešenie vhodné najmä tam, kde postačuje jednoduché prepínanie výkonu podľa aktuálnej potreby obyvateľov domácnosti, bez nutnosti investovať do snímača CO2.

Montáž a zapojenie

Regulátor VAZ S4/1 sa montuje na stenu v obytnom priestore (najčastejšie v hale, na chodbe alebo v obývačke - teda na mieste, kde ho obyvatelia domácnosti bežne používajú a majú naň dobrý prístup), v odporúčanej výške približne 1,4 - 1,5 m nad podlahou, podobne ako pri bežných izbových termostatoch. K riadiacej doske jednotky recoVAIR sa pripája nízkonapäťovým (bezpečným) vodičom, ktorého trasu je potrebné naplánovať už pri hrubej stavbe alebo rekonštrukcii - odporúča sa viesť kábel v samostatnej chráničke oddelene od silových (230 V) rozvodov, aby sa predišlo rušeniu signálu. Presný typ a prierez kábla, maximálnu dĺžku vedenia a spôsob zapojenia na svorkovnicu jednotky uvádza montážny návod k príslušnému modelu recoVAIR (VAR 150/4, VAR 260/4 alebo VAR 360/4), ktorý dodáva výrobca k jednotke a ktorý by mal mať k dispozícii aj realizačná firma pri inštalácii.

Montáž a zapojenie regulátora, rovnako ako uvedenie celého systému riadeného vetrania do prevádzky, odporúčame zveriť vyškolenému technikovi alebo zmluvnému servisnému partnerovi Vaillant. Správne zapojenie a nastavenie výkonových stupňov (napr. prispôsobenie prietokov konkrétnej veľkosti a rozvrhnutiu bytu/domu) totiž zásadne ovplyvňuje výslednú spokojnosť s vetraním - príliš nízke nastavenie môže viesť k pocitu "ťažkého" vzduchu a zvýšenej vlhkosti, príliš vysoké naopak k zbytočnému hluku a vyšším prevádzkovým nákladom.

Kompatibilita a použitie v systéme

VAZ S4/1 je určený výhradne pre rad recoVAIR generácie /4, teda modely VAR 150/4, VAR 260/4 a VAR 360/4, vrátane ich variantov s entalpickým výmenníkom (označovaných spravidla príponou "E"). Keďže ide o univerzálny ovládací prvok celej tejto produktovej rady, funguje rovnako pri stropnej inštalácii menšej jednotky VAR 150/4 (určenej najmä pre byty a menšie prevádzky) aj pri nástennej inštalácii výkonnejších jednotiek VAR 260/4 a VAR 360/4 (vhodných pre rodinné domy s vyššou potrebou vzduchového výkonu).

Regulátor je možné doplniť aj o ďalšie príslušenstvo z ponuky recoVAIR - napríklad elektrický predohrev vzduchu (chráni výmenník pred zamrznutím pri nízkych vonkajších teplotách), rôzne stupne filtrácie (sady filtrov G4/F7 alebo F9/G4) alebo motor letného bypassu. Kombinácia VAZ S4/1 s CO2 snímačom VAZ CO/1 v jednej inštalácii nie je typická (obe zariadenia riešia rovnakú funkciu - riadenie výkonu jednotky - odlišným spôsobom), zákazník si preto spravidla vyberá jedno z týchto dvoch riešení podľa požadovanej úrovne automatizácie a rozpočtu projektu.

Kedy dáva zmysel zvoliť práve tento regulátor

VAZ S4/1 je vhodnou voľbou pre domácnosti, ktoré chcú mať nad vetraním jednoduchú, okamžitú a intuitívnu kontrolu bez potreby nastavovania cez displej, mobilnú aplikáciu alebo zložité menu. Ocenia ho najmä používatelia, ktorí uprednostňujú fyzický prepínač pred dotykovým alebo digitálnym ovládaním, alebo investori, ktorí hľadajú cenovo dostupnejšie riešenie riadenia jednotky recoVAIR bez nutnosti prepájať vetranie s ďalšou technikou (kotol, tepelné čerpadlo, systémový regulátor).

Naopak, ak plánujete plne automatizovanú domácnosť s reguláciou podľa reálnej kvality vzduchu, alebo chcete vetranie prepojiť s inteligentným riadením kúrenia (napr. cez calorMATIC alebo sensoCOMFORT), odporúčame zvážiť namiesto tohto jednoduchého prepínača snímač kvality vzduchu VAZ CO/1, prípadne systémový regulátor kompatibilný s danou zostavou vykurovacej a vetracej techniky.

Údržba a starostlivosť

Regulátor VAZ S4/1 ako pasívny ovládací prvok nevyžaduje takmer žiadnu údržbu - postačuje udržiavať jeho povrch čistý (utrieť suchou alebo mierne navlhčenou handričkou, bez agresívnych čistiacich prostriedkov na báze rozpúšťadiel, ktoré by mohli poškodiť plastový kryt a popisky). Dôležitejšia je reakcia na signalizáciu výmeny filtra - keď regulátor upozorní na potrebu servisu filtrov, odporúčame čo najskôr vymeniť filtračné vložky v jednotke recoVAIR (dostupné v našej ponuke ako samostatné náhradné sady filtrov G4/F7 alebo F9/G4 podľa modelu jednotky), aby nedochádzalo k zbytočnému zaťažovaniu ventilátorov a poklesu účinnosti rekuperácie.

V prípade poruchy funkčnosti prepínača (napr. jednotka nereaguje na zmenu stupňa) odporúčame v prvom rade skontrolovať zapojenie nízkonapäťového kábla na svorkovnici jednotky a regulátora, prípadne kontaktovať autorizovaný servis Vaillant - do elektroniky jednotky recoVAIR ani do samotného regulátora by nemal zasahovať neškolený používateľ.

Prečo si vybrať práve tento regulátor

Vaillant VAZ S4/1 je originálne príslušenstvo priamo od výrobcu jednotiek recoVAIR, čo zaručuje bezproblémovú kompatibilitu, správnu funkčnosť signalizácie servisných intervalov aj zachovanie záručných podmienok na celý systém riadeného vetrania. Oproti univerzálnym alebo neoriginálnym prepínačom tretích strán prináša istotu, že zariadenie bolo vyvinuté a odskúšané priamo s elektronikou jednotky recoVAIR, a teda bude fungovať presne tak, ako výrobca zamýšľal - vrátane správneho počítania odpracovaných hodín pre signalizáciu výmeny filtrov.

Časté otázky

Dá sa VAZ S4/1 kombinovať so systémovým regulátorom kúrenia?

Nie, VAZ S4/1 je určený ako samostatné, manuálne ovládanie jednotky recoVAIR. Ak je jednotka riadená cez systémový regulátor (napr. v prepojení s kúrenárskou reguláciou), tento jednoduchý prepínač sa v danej zostave nepoužíva.

Pre ktoré modely recoVAIR je regulátor určený?

Je kompatibilný s celým radom generácie /4 - teda s modelmi VAR 150/4, VAR 260/4 a VAR 360/4, vrátane variantov s entalpickým výmenníkom (označenie "E").

Čo znamená signalizácia výmeny filtra na regulátore?

Ide o vizuálne upozornenie (kontrolku), ktoré sa rozsvieti po dosiahnutí servisného intervalu jednotky - signalizuje, že je potrebné vymeniť filtračné vložky, aby nedochádzalo k zníženiu výkonu a účinnosti rekuperácie.

Môžem si regulátor namontovať sám?

Samotnú montáž na stenu zvládne aj skúsenejší kutil, elektrické zapojenie k riadiacej doske jednotky a nastavenie výkonových stupňov však odporúčame zveriť vyškolenému technikovi, aby bola zachovaná záruka a správna funkčnosť celého systému.

Koľko výkonových stupňov regulátor ponúka?

Štyri pevné stupne (minimálny, znížený, normálny, intenzívny) a jeden automatický režim, v ktorom si elektronika jednotky sama volí vhodný výkon.

Je regulátor vhodný aj do bytu?

Áno, je plne kompatibilný aj s menšou jednotkou recoVAIR VAR 150/4 určenou primárne pre byty a menšie prevádzky, kde umožňuje rovnako jednoduché a intuitívne ovládanie ako pri rodinných domoch s väčšími jednotkami.

Aká je záruka na tento regulátor?

Na regulátor VAZ S4/1 poskytujeme štandardnú záruku 2 roky, v súlade so zárukou na ostatné príslušenstvo a diely k jednotkám Vaillant recoVAIR.

Porovnanie so snímačom kvality vzduchu VAZ CO/1

Toto porovnanie slúži ako orientačná pomôcka pri rozhodovaní medzi jednoduchším a pokročilejším riešením ovládania jednotky recoVAIR - v konkrétnom projekte je vždy vhodné poradiť sa s realizačnou firmou alebo naším predajným tímom, ktorý pozná dispozíciu domu/bytu a zvyky domácnosti a odporučí najvhodnejšiu kombináciu príslušenstva.

Typické scenáre využitia jednotlivých výkonových stupňov

Praktické skúsenosti s prevádzkou rekuperačných jednotiek recoVAIR ukazujú, že jednotlivé výkonové stupne regulátora VAZ S4/1 sa v bežnej domácnosti využívajú približne nasledovne:

• Stupeň I (minimálny): vhodný na noc, počas dovolenky alebo dlhšej neprítomnosti obyvateľov - zabezpečuje základnú hygienickú výmenu vzduchu bez zbytočného hluku a spotreby energie.
• Stupeň II (znížený): bežná celodenná prevádzka pri nižšej obsadenosti domácnosti, napríklad počas pracovného dňa, keď sú obyvatelia mimo domu.
• Stupeň III (normálny): odporúčaný "predvolený" stupeň pre bežnú večernú a víkendovú prevádzku pri plnej obsadenosti domácnosti.
• Stupeň IV (intenzívny): krátkodobé použitie pri varení, sprchovaní viacerých osôb za sebou, väčšej návšteve alebo po športovej aktivite, kedy je potrebné rýchlo znížiť vlhkosť a pachy v miestnostiach.
• Automatický režim: odporúčaný pre používateľov, ktorí nechcú riešiť manuálne prepínanie a sú spokojní s kompromisným, výrobcom naprogramovaným priebehom výkonu počas dňa.

Ďalšie odporúčania pri projektovaní inštalácie

Pri návrhu umiestnenia regulátora VAZ S4/1 odporúčame zohľadniť aj estetické hľadisko - keďže ide o viditeľný ovládací prvok v obytnom priestore, oplatí sa vopred premyslieť jeho polohu spoločne s ostatnými vypínačmi a ovládacími panelmi v miestnosti (napríklad termostatom kúrenia), aby výsledná inštalácia pôsobila usporiadane. Odporúčame tiež overiť u realizačnej firmy, či dĺžka a trasa nízkonapäťového kábla medzi regulátorom a jednotkou recoVAIR zodpovedá požiadavkám výrobcu uvedeným v montážnom návode - pri väčších domoch, kde je jednotka umiestnená napríklad v technickej miestnosti na opačnej strane domu ako obytné priestory, môže byť potrebné zvoliť vhodný typ a prierez kábla, aby nedochádzalo k útlmu signálu.

V novostavbách odporúčame zapracovať trasu kábla pre regulátor už do projektovej dokumentácie elektroinštalácie, podobne ako pri termostatoch kúrenia - ušetrí to čas aj náklady oproti dodatočnému vŕtaniu a ťahaniu káblov po dokončení stavby. Pri rekonštrukciách je alternatívou aj bezdrôtové riešenie ovládania (podľa aktuálnej ponuky Vaillant), ktoré je vhodné konzultovať s realizačnou firmou, ak nie je možné viesť kábel v stene.

Zhrnutie

Vaillant VAZ S4/1 je overené originálne príslušenstvo pre riadenie výkonu rekuperačných jednotiek recoVAIR, ktoré prináša jednoduché, spoľahlivé a cenovo dostupné ovládanie priamo na stene domácnosti. Vďaka štyrom výkonovým stupňom, automatickému režimu a signalizácii výmeny filtrov predstavuje praktické riešenie pre všetky domácnosti, ktoré nepotrebujú pokročilú automatizáciu podľa kvality vzduchu, ale chcú mať nad svojím vetraním plnú a okamžitú kontrolu. V prípade záujmu o pokročilejšie, automatické riadenie odporúčame pozrieť si v našej ponuke aj snímač kvality vzduchu VAZ CO/1, prípadne poradiť sa s naším predajným tímom o najvhodnejšej kombinácii príslušenstva pre váš konkrétny projekt.
