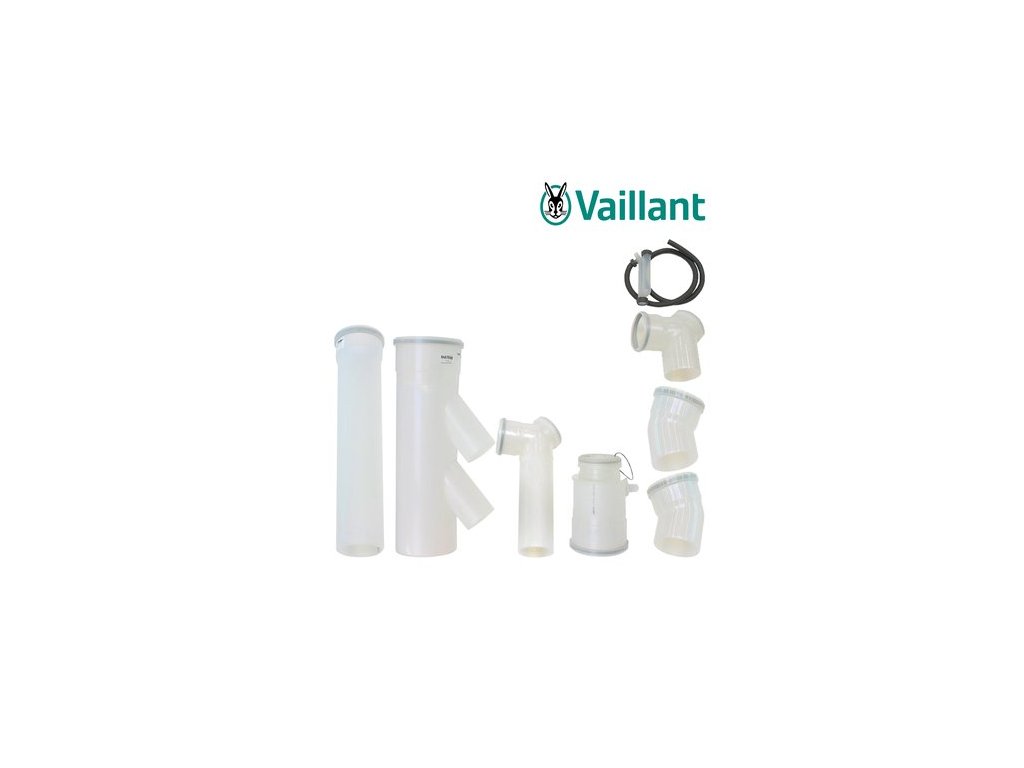

Vaillant Základná sada pre 2 kotly chrbtom k sebe s odlučovačom kondenzátu, Ø 200 mm

Podrobný popis

Základná sada pre kaskádu 2 kotlov chrbtom k sebe, Ø 200 mm – riešenie pre kotolne s dvomi protiľahlými stenami

Nie každá kotolňa má k dispozícii jednu dostatočne dlhú stenu na umiestnenie viacerých kotlov vedľa seba (konfigurácia „v rade“). Tam, kde dispozícia priestoru ponúka skôr dve kratšie, navzájom protiľahlé steny, sa kotly kaskády umiestňujú v konfigurácii „chrbtom k sebe“ – teda po jednom (alebo viacerých) na každej z dvoch protiľahlých stien, pričom ich spoločné zberné potrubie prechádza priestorom medzi nimi (zvyčajne stredom miestnosti alebo šachtou) do jednej spoločnej stúpačky.

Táto základná sada rieši práve takéto zapojenie prvých dvoch kotlov – po jednom na každej z protiľahlých stien – do spoločného zberného potrubia s priemerom 200 mm, vrátane odlučovača kondenzátu, ktorý zachytáva kyslý kondenzát vznikajúci v spojenom potrubí oboch kotlov ešte pred vstupom do ďalšej trasy.

Odťahové systémy pre kaskádové kotolne Vaillant

Keď jeden kondenzačný kotol nestačí pokryť tepelnú potrebu objektu – bytového domu, hotela, prevádzkovej haly, administratívnej budovy či väčšej technologickej kotolne – rieši sa to spravidla nie jedným veľkým kotlom, ale kaskádou viacerých menších alebo stredne výkonných kondenzačných kotlov Vaillant zapojených paralelne. Výhodou kaskádového riešenia je vyššia prevádzková spoľahlivosť (výpadok jedného kotla neznamená výpadok vykurovania celej budovy), lepšia regulácia výkonu podľa aktuálnej potreby (moduluje sa počet bežiacich kotlov aj výkon každého z nich) a jednoduchšia budúca rozšíriteľnosť kotolne o ďalší kotol pri zvýšení odberu tepla.

Každý kotol v kaskáde má vlastné hrdlo pre odťah spalín aj nasávanie spaľovacieho vzduchu, no z praktického, ekonomického aj stavebného hľadiska sa spaliny všetkých kotlov spravidla vyvádzajú jedným spoločným zberným dymovodom (kolektorom) do jedného komína alebo cez jednu strešnú/fasádnu prestupku. Práve na tento účel slúži rad komponentov opísaných nižšie – ide o diely oddeleného (nie koncentrického) systému odťahu spalín s priemerom 160 mm alebo 200 mm, ktorý sa pripája na hrdlá jednotlivých kotlov a spája ich do jedného spoločného potrubia.

Systém je modulárny – tvoria ho základné pripojovacie sady (pre prvé dva kotly kaskády vrátane potrebnej armatúry na odvod kondenzátu), rozširujúce sady (pre každý ďalší kotol pridaný do kaskády), samostatné kolená rôznych uhlov na obchádzanie prekážok a zmenu smeru trasy, predĺženia rôznych dĺžok na preklenutie vzdialenosti medzi kotlami a stúpačkou, a napokon sada na napojenie celej zostavy na murovanú komínovú šachtu.

Čím sa konfigurácia „chrbtom k sebe“ líši od zapojenia „v rade“

Geometria tejto sady je navrhnutá špecificky pre situáciu, keď sú výstupné hrdlá dvoch kotlov navzájom orientované oproti sebe (nie vedľa seba, ako pri zapojení „v rade“) – zberné a spojovacie tvarovky preto majú iný tvar a uhly napojenia než ich náprotivok pre konfiguráciu v rade (obj. č. 0020106428). Z tohto dôvodu nie sú obe základné sady vzájomne zameniteľné a výber medzi nimi treba urobiť už vo fáze projektovania kotolne podľa reálneho rozmiestnenia kotlov v priestore.

Rovnako ako pri variante „v rade“, aj tu je základná sada uzavretým funkčným celkom pre presne dva kotly – pri rozšírení kaskády o ďalšie kotly chrbtom k sebe sa dopĺňa rozširujúcou sadou (obj. č. 0020106431), určenou špecificky pre pridanie ďalších dvoch kotlov v tejto konfigurácii.

Materiál a konštrukcia – prečo polypropylén (PP)

Všetky diely tohto radu sú vyrobené z polypropylénu (PP) – plastu, ktorý sa v odťahových systémoch kondenzačných kotlov používa práve preto, že dokonale odoláva chemicky agresívnemu kondenzátu, ktorý pri prevádzke kondenzačnej techniky prirodzene vzniká. Kondenzačný kotol totiž oproti klasickému (nekondenzačnému) kotlu využíva aj latentné teplo obsiahnuté vo vodnej pare spalín – tá sa v spalinovom výmenníku ochladí pod rosný bod a skondenzuje, pričom vzniknutý kondenzát je mierne kyslý (pH približne 3 – 5, v závislosti od typu paliva a prevádzkových podmienok). Kovové (napr. nerezové) dymovody síce túto záťaž tiež znesú, no plastové PP systémy sú ľahšie na manipuláciu, rýchlejšie sa montujú vďaka spojom na tesniace krúžky bez potreby zvárania či špeciálneho náradia, a pri porovnateľnej kvalite vyjdú spravidla aj cenovo výhodnejšie.

Prevádzková teplota spalín pri kondenzačných kotloch je pomerne nízka (rádovo do cca 80 – 120 °C v závislosti od prevádzkového režimu a výkonu kotla) – práve preto je použitie plastového PP potrubia namiesto klasického kovového dymovodu (bežného napríklad pri starších atmosférických alebo nízkoteplotných kotloch) nielen možné, ale z hľadiska odolnosti voči kondenzátu aj vhodnejšie. Systém je certifikovaný a dimenzovaný výrobcom priamo pre spoluprácu s kondenzačnými kotlami Vaillant zodpovedajúceho výkonového radu a typového označenia hrdla.

Spoje jednotlivých dielov sú riešené hrdlovým zasunutím s gumovým tesniacim krúžkom (tzv. socket spoj) – táto konštrukcia umožňuje jednoduchú, tesnú a zároveň rozoberateľnú montáž bez lepenia či zvárania, čo výrazne zjednodušuje prípadné budúce úpravy trasy, výmenu poškodeného dielu alebo rozšírenie kaskády o ďalší kotol.

Príklad z praxe

V technickej miestnosti s dvomi kratšími protiľahlými stenami (namiesto jednej dlhej) sa dva kondenzačné kotly Vaillant ecoTEC plus VC 806-1206/5-5 umiestnia každý na jednu z týchto stien, oproti sebe. Ich spoločné zberné potrubie so základnou sadou chrbtom k sebe prechádza stredom miestnosti (prípadne technickou šachtou) a spája oba kotly aj s odlučovačom kondenzátu do jedného odťahu smerom ku komínu. Takéto riešenie umožňuje efektívne využiť aj menej štandardný pôdorys kotolne, kde by zapojenie „v rade“ nebolo priestorovo možné.

Porovnanie s konfiguráciou v rade a ďalšie kroky pri rozširovaní

Popri tejto sade pre konfiguráciu „chrbtom k sebe“ ponúka Vaillant aj analogickú základnú sadu pre zapojenie „v rade“ (obj. č. 0020106428) – určenú pre kotolne, kde je možné umiestniť kotly vedľa seba na jednej dostatočne dlhej stene. Rozhodnutie o konfigurácii treba urobiť už vo fáze projektu kotolne, keďže obe základné sady majú odlišnú geometriu zberných tvaroviek a nie sú vzájomne zameniteľné bez výmeny celej sady.

Objednávanie: Odporúčame pri objednávaní mať k dispozícii pôdorys kotolne s vyznačeným umiestnením kotlov, aby sme mohli potvrdiť, že konfigurácia „chrbtom k sebe“ zodpovedá vašej dispozícii, a naplánovať aj potrebný počet nadväzujúcich rozširujúcich sád (obj. č. 0020106431) pre prípadné budúce rozšírenie.

Montáž a inštalácia

Montáž odťahového systému spalín pre plynové spotrebiče (vrátane kaskádových kotolní) na Slovensku podlieha požiadavkám normy STN EN 1443 (Komíny), STN 73 4201 (Komíny a dymovody) a súvisiacim technickým pravidlám plynárenským (TPP), a musí ju vykonať oprávnená a odborne spôsobilá osoba – autorizovaný servisný technik alebo montážna firma s príslušným oprávnením na montáž plynových spotrebičov a ich odťahových systémov. Súčasťou uvedenia kotolne do prevádzky je aj revízia komína/dymovodu vykonaná kominárskou firmou a vystavenie príslušného revízneho protokolu.

Pri návrhu trasy kaskádového dymovodu je potrebné zohľadniť najmä: celkový menovitý tepelný výkon všetkých kotlov v kaskáde (od neho sa odvíja potrebný priemer zberného potrubia – 160 mm alebo 200 mm), maximálnu prípustnú dĺžku trasy a počet kolien (výrobca udáva ekvivalentné dĺžky pre jednotlivé tvarovky), sklon vodorovných úsekov smerom späť ku kotlu alebo k odlučovaču kondenzátu (spravidla minimálne 3° tak, aby kondenzát mohol samospádom odtekať a nezostával stáť v potrubí), dostatočné upevnenie potrubia dištančnými držiakmi v pravidelných rozstupoch (typicky každý 1 – 1,5 m) tak, aby nedochádzalo k priehybu ani nadmernému namáhaniu hrdlových spojov, a zachovanie prístupu k revíznym otvorom a revíznym kolenám pre pravidelné čistenie a kontrolu priechodnosti.

Pri kaskádovom zapojení viacerých kotlov do jedného zberného potrubia je nevyhnutné rešpektovať aj poradie a smer napájania jednotlivých vetiev podľa montážneho návodu výrobcu (vrátane odporúčaného použitia spätných klapiek pri kaskádach s tromi a viacerými kotlami, aby pri odstavení jedného kotla nedochádzalo k spätnému prúdeniu spalín z bežiacich kotlov do odstaveného stroja) a dodržať predpísané minimálne prevýšenie a smerovanie k spoločnému komínu alebo fasádnemu/strešnému vyústeniu.

Starostlivosť o odlučovač kondenzátu v sade

Rovnako ako pri variante pre zapojenie v rade, aj táto sada obsahuje odlučovač kondenzátu, ktorý si vyžaduje pravidelnú kontrolu priechodnosti a funkčnosti odvodu do kanalizácie. Pri konfigurácii chrbtom k sebe je vhodné pri montáži zvoliť pre odlučovač dobre prístupné miesto (napríklad v strede spojovacej trasy medzi oboma stenami), aby bola jeho budúca kontrola a údržba čo najjednoduchšia.

Servis, čistenie a životnosť

Pravidelná kontrola a čistenie odťahového systému je súčasťou štandardnej ročnej servisnej prehliadky kondenzačnej kotolne. Vďaka revíznym otvorom a revíznym kolenám v zostave je možné jednotlivé úseky potrubia skontrolovať a v prípade potreby vyčistiť (napr. od prípadných usadenín) bez nutnosti kompletnej demontáže celej trasy. Odlučovač kondenzátu, ak je súčasťou zostavy, je potrebné pravidelne kontrolovať a v prípade potreby vyprázdňovať/preplachovať, aby sa zabránilo jeho upchatiu a spätnému vzdutiu kondenzátu do potrubia.

Životnosť kvalitného PP odťahového systému od výrobcu priamo kompatibilného s daným radom kotlov je pri správnej montáži a pravidelnom servise porovnateľná so životnosťou samotného kotla – teda rádovo 15 a viac rokov prevádzky. Pri výmene alebo dopĺňaní jednotlivých dielov v budúcnosti (napríklad pri rozšírení kaskády o ďalší kotol) je vhodné použiť originálne komponenty rovnakého výrobcu a priemeru, aby bola zachovaná plná kompatibilita spojov aj platnosť záruky na celý odťahový systém.

Časté otázky

Prečo nakúpiť toto príslušenstvo Vaillant na ATRIA.SK

Ak dispozícia vašej kotolne ponúka skôr dve protiľahlé steny než jednu dlhú, táto základná sada chrbtom k sebe je správnou voľbou pre založenie kaskády vysokovýkonných kotlov Vaillant – poraďte sa s nami už vo fáze projektu, aby ste zvolili správnu konfiguráciu na prvý pokus.

Pri kúpe akéhokoľvek dielu odťahového systému vám radi poradíme s výberom správnej kombinácie komponentov pre vašu konkrétnu kotolňu – stačí nás kontaktovať s údajmi o type a počte kotlov, prípadne s projektovou dokumentáciou. Tovar expedujeme spravidla do 24 – 48 hodín od objednania, pri väčších zostavách vás v prípade potreby vopred informujeme o termíne dodania.
