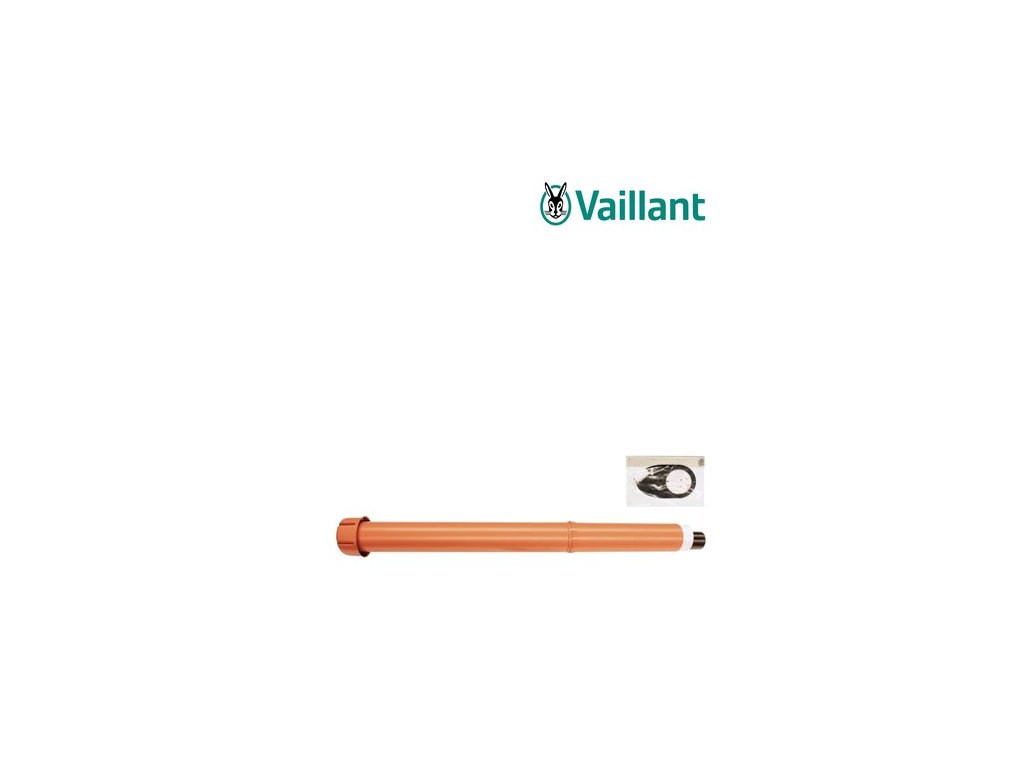

Vaillant zvislý strešný dymovod Ø 110/160 mm, červený, nástavec 1,5 m nad strechou

Podrobný popis

Zvislý strešný dymovod Vaillant Ø 110/160 mm – červené vyhotovenie, dlhý nástavec

Tento diel je koncovým prvkom koncentrického odťahu spalín Vaillant, ktorý vyúsťuje priamo nad strešnú krytinu. Nástavec vyčnieva približne 1,5 m nad úroveň strechy a ďalších 0,5 m zasahuje pod strešnú konštrukciu, čo z neho robí riešenie pre budovy, kde je potrebné dostať výstup spalín dostatočne vysoko nad okolité prekážky (atiky, technológiu na streche, susedné budovy) – typicky pri väčších kotolniach v bytových domoch, priemyselných halách alebo administratívnych budovách. Výrazná červená farba nie je len estetickou voľbou – na plochých strechách priemyselných a väčších objektov slúži ako vizuálne upozornenie na aktívny výstup spalín (napríklad z dôvodu bezpečnosti pri pohybe pracovníkov údržby po streche alebo pri práci žeriavu) a je alternatívou k štandardnému čiernemu vyhotoveniu rovnakého dielu.

Diel je súčasťou modulárnej stavebnice odťahového systému Ø 110/160 mm a v spodnej časti sa napája na predlžovacie rúry, kolená alebo priamo na kotol/zberač pomocou bajonetového zámku s tesnením. Vzhľadom na značnú dĺžku a hmotnosť (plnoformátová zostava vrátane strešnej priechodky a stabilizačných prvkov) je diel dodávaný ako ťažší, objemnejší tovar.

Zhrnutie technických parametrov

• Typ dielu: Zvislý strešný dymovod (koncový nástavec)
• Priemer systému: Ø 110/160 mm (koncentrický)
• Farba vonkajšieho plášťa: Červená
• Dĺžka nad strechou: cca 1,5 m
• Dĺžka pod strechou: cca 0,5 m
• Celková dĺžka dielu: cca 2,0 m
• Materiál vnútornej rúry (spaliny): Polypropylén (PP), trieda odolnosti kondenzátu W
• Materiál vonkajšieho plášťa (vzduch): UV stabilizovaný plast
• Teplotná trieda: T120
• Tlaková trieda: P1
• Typ spoja: Bajonetový zámok s gumovým tesnením
• Určenie: ecoTEC plus VU 806/5-5 – 1206/5-5, ecoCRAFT exclusiv, ecoVIT exclusiv, kaskádové zostavy
• Krajina pôvodu: Nemecko / EÚ (výroba v rámci koncernu Vaillant Group)
• Značka: Vaillant
• Záruka: 24 mesiacov

Systém odťahu spalín Vaillant Ø 110/160 mm

Rúrový systém s priemerom Ø 110/160 mm patrí do rodiny koncentrických (súosých) odťahových systémov Vaillant určených pre veľkokapacitné plynové kondenzačné kotly s vyšším menovitým výkonom – typicky rad ecoTEC plus VU 806/5-5, 1006/5-5 a 1206/5-5 (výkonový rozsah cca 80 – 120 kW), modulárne zostavy ecoCRAFT exclusiv a ecoVIT exclusiv, ako aj kaskádové zapojenia viacerých kotlov na spoločný zberač spalín. Vnútorná rúra, ktorou prúdia spaliny, je vyrobená z odolného polypropylénu (PP) s vysokou teplotnou a chemickou odolnosťou voči kondenzátu (trieda odolnosti kondenzátu W podľa EN 14471), vonkajší plášť privádzajúci spaľovací vzduch je z UV-stabilizovaného plastu alebo hliníka podľa konkrétneho dielu. Systém je certifikovaný pre teplotnú triedu T120, tlakovú triedu P1 (pretlakový systém, vhodný pre kondenzačné kotly) a korozívnu triedu 1, čo zodpovedá bežnému prevádzkovému rozsahu spalín kondenzačných kotlov (spaliny s nízkou teplotou, kyslé kondenzáty).

Systém Ø 110/160 mm sa montuje výhradne z originálnych dielov Vaillant – jednotlivé komponenty (predĺženia, kolená, revízne kusy, strešné nástavce aj upevňovacie prvky) sa navzájom kombinujú do zostavy presne podľa dispozície konkrétnej kotolne alebo strojovne. Všetky spoje sú tesnené silikónovým tesnením s zámkovým (bajonetovým) systémom, ktorý zaručuje plynotesnosť aj pri väčších dĺžkach potrubia a umožňuje jednoduchú montáž aj demontáž bez potreby lepenia či zvárania.

Porovnanie s ostatnými priemermi odťahových systémov Vaillant

Vaillant ponúka koncentrické odťahové systémy vo viacerých priemeroch podľa výkonu kotla – najmenší bežný priemer Ø 60/100 mm sa používa pri väčšine závesných kondenzačných kotlov pre rodinné domy a byty (rad ecoTEC pro/plus do cca 35 – 65 kW), priemer Ø 80/125 mm sa nasadzuje pri kotloch s vyšším výkonom alebo pri dlhších trasách, kde je potrebná nižšia tlaková strata. Priemer Ø 110/160 mm, do ktorého patrí aj tento diel, je určený pre najvyšší bežný výkonový segment (ecoTEC plus 806/5-5 – 1206/5-5, ecoCRAFT exclusiv, ecoVIT exclusiv) a kaskádové zostavy, kde je potrebné odviesť podstatne väčší objem spalín. Diely jednotlivých priemerov nie sú navzájom zameniteľné – pri objednávke je preto vždy nutné overiť presný priemer systému na vašom kotle alebo v projektovej dokumentácii.

Kompatibilita s modelmi kotlov

Tento konkrétny nástavec so zvýšenou výškou 1,5 m nad strechu je určený predovšetkým pre inštalácie, kde bežný krátky strešný nástavec (spravidla cca 0,5 – 1 m nad strechou) nestačí – napríklad ploché strechy s prevádzkovanou technológiou (vzduchotechnika, fotovoltaika), strechy so susednými vyššími objektmi v okolí výstupu spalín, alebo požiadavka investora/projektanta na zvýšený výstup z bezpečnostných či estetických dôvodov. Používa sa v kombinácii s celým radom Ø 110/160 mm – kotlami ecoTEC plus vyššieho výkonového radu (806/5-5, 1006/5-5, 1206/5-5), modulárnymi kotolňami ecoCRAFT exclusiv a ecoVIT exclusiv, ako aj pri kaskádovom zapojení viacerých kotlov na spoločný zberač spalín, kde jeden centrálny výstup ponesie spaliny z celej kaskády.

Typické scenáre nasadenia

Najčastejšie sa tento diel objednáva pri projektoch strojovní na plochej streche bytového domu alebo administratívnej budovy, kde technická miestnosť s kotlami leží priamo pod strechou a trasa odťahu je krátka, no napriek tomu je z dôvodu okolitých prekážok (klimatizačné jednotky, solárne panely, vyššie susedné objekty) potrebné dostať výstup spalín citeľne vyššie nad rovinu strechy, než poskytuje štandardný krátky nástavec. Červené vyhotovenie sa v takýchto prípadoch často volí zámerne, aby bol výstup spalín na prvý pohľad rozoznateľný od bežných vzduchotechnických potrubí pri pohybe údržby po streche.

Druhým bežným scenárom je výmena poškodeného strešného nástavca pri renovácii staršej kotolne, kde investor zároveň rieši aj zvýšenie pôvodne nedostatočnej výšky výstupu, aby sa vyhovelo aktuálnym odstupovým vzdialenostiam od okien alebo vetracích otvorov susedných objektov.

Ako si vybrať správny variant strešného nástavca

Pri výbere strešného nástavca zvážte predovšetkým reálnu výšku, ktorú potrebujete dosiahnuť nad rovinou strechy – tento variant s dĺžkou približne 1,5 m nad strechou je určený pre situácie so zvýšenými nárokmi na výšku výstupu (ploché strechy s technológiou, blízke vyššie objekty, požiadavka na zvýšené bezpečnostné odstupy). Ak vaša inštalácia takéto obmedzenia nemá, existujú aj kratšie a lacnejšie varianty strešného nástavca rovnakého priemeru. Farebné vyhotovenie (červená oproti čiernej) volí investor alebo projektant podľa vizuálnych požiadaviek objektu – funkčne sú oba varianty rovnocenné.

Montáž a inštalácia

Zvislý strešný dymovod sa montuje na samý záver trasy odťahu spalín, po prejdení strešnou konštrukciou. Časť s dĺžkou 0,5 m zostáva pod strechou a napája sa na predchádzajúci úsek potrubia (predĺženie alebo koleno) v podkroví či technickom priestore, časť s dĺžkou približne 1,5 m vyčnieva von cez strešnú krytinu. Pri montáži je nutné:

• zabezpečiť dostatočný sklon a odvod dažďovej vody okolo priechodky strechou (samostatný diel, spravidla s olovnatým alebo gumovým golierom podľa typu krytiny),
• rúru v celej dĺžke stabilizovať upevňovacími obručami alebo konzolami tak, aby nedochádzalo k priehybu alebo nadmernému namáhaniu spojov vetrom,
• dodržať minimálnu výšku výstupu nad strechou podľa platnej legislatívy (STN EN 15287, prípadne miestne stavebné predpisy) a odstupové vzdialenosti od okien, vetracích otvorov a hraníc pozemku,
• skontrolovať plynotesnosť každého bajonetového spoja po zasunutí – správne zasunutie je hmatateľné a spoj by sa nemal dať vytiahnuť bez väčšej sily.

Pri väčších výškach nad strechou (ako je tento 1,5 m variant) sa odporúča doplniť kotvenie oceľovým lankom alebo špeciálnym stabilizačným setom najmä vo veterných lokalitách a na vyšších budovách, kde je diel vystavený väčšiemu zaťaženiu vetrom.

Bezpečnostné upozornenia

Montáž a zapojenie odťahového systému kondenzačného kotla smie vykonávať výhradne oprávnená a zaškolená montážna firma s odbornou spôsobilosťou na plynové zariadenia. Nesprávne zostavená alebo netesná trasa odťahu spalín môže viesť k úniku spalín (vrátane oxidu uhoľnatého) do obytných priestorov, čo predstavuje vážne zdravotné riziko. Používajte výhradne originálne diely Vaillant zodpovedajúceho priemeru a certifikácie – kombinácia s dielmi iných výrobcov alebo iných priemerov nie je prípustná a je v rozpore s podmienkami CE certifikácie celej zostavy aj so zárukou na kotol. Po každom zásahu do trasy (výmena dielu, servis, revízia) je nutné vykonať kontrolu tesnosti pred opätovným uvedením kotla do prevádzky.

Údržba a starostlivosť

Odťahový systém odporúčame minimálne raz ročne skontrolovať pri pravidelnom servise kotla – najmä tesnosť spojov, priechodnosť odvodu kondenzátu (ak je súčasťou zostavy) a mechanické upevnenie v celej trase. Vonkajšie plastové časti (strešné nástavce, priechodky) je vhodné vizuálne skontrolovať po zimnom období kvôli prípadnému mechanickému poškodeniu ľadom alebo vetrom. Vnútro rúr sa pri bežnej prevádzke nezanáša usadeninami tak, ako klasické komíny na tuhé palivo, no revízne prvky v zostave (revízne kolená, revízne kusy, T-kusy) slúžia práve na to, aby servisný technik mohol pri kontrole jednoducho nahliadnuť do vnútra potrubia a v prípade potreby ho vyčistiť bez nutnosti rozoberať celú trasu.

Pri kotloch s dlhšou trasou odťahu odporúčame viesť si jednoduchý servisný záznam o dátume poslednej kontroly tesnosti a stave revíznych otvorov – uľahčí to plánovanie ďalších kominárskych revízií a poskytne prehľad pri prípadnej reklamácii alebo predaji nehnuteľnosti.

Prečo kúpiť tento diel na Atria.sk

Ponúkame výhradne originálne diely Vaillant so 100% kompatibilitou s odťahovými systémami tejto značky – žiadne univerzálne náhrady pochybnej kvality, ktoré môžu ohroziť plynotesnosť celej zostavy alebo zaniknutie záruky na kotol. Tovar je bežne skladom alebo rýchlo dostupný od dodávateľa, takže realizácia kotolne či servisný zásah nemešká na jeden chýbajúci diel. Pri nejasnostiach, ktorý presný diel do vašej zostavy potrebujete, poradíme telefonicky aj e-mailom – stačí uviesť model kotla a dĺžku trasy odťahu, ktorú potrebujete preklenúť.

Objednávku spracúvame štandardne v priebehu jedného pracovného dňa a pri tovare skladom expedujeme obratom. Ak si nie ste istí, ktorý presný diel váš projekt vyžaduje (napríklad pri kombinovaní viacerých dĺžok a kolien do jednej trasy), radi vám pred objednávkou pomôžeme so správnym výberom zostavy – stačí nám poslať pôdorys alebo fotografiu miesta inštalácie a informáciu o modeli kotla.
