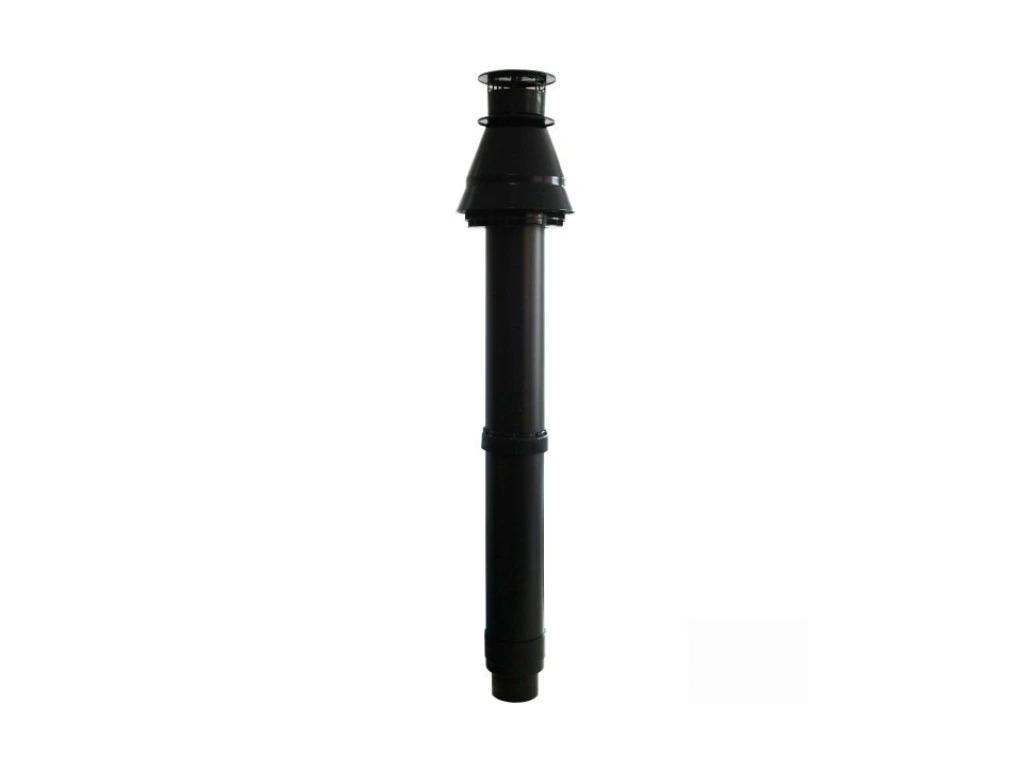

ATTACK KT komín, priemer 60/100, lak

Podrobný popis

ATTACK KT komín, priemer 60/100, lak je súčasťou originálneho systému odťahu spalín a nasávania spaľovacieho vzduchu ATTACK KT / KT PLUS, určeného pre nástenné kondenzačné plynové kotly ATTACK Condensing. Tento diel patrí do kategórie: komín – finálny strešný/fasádny prvok s okapovým golierom, priemer 60/100 mm, materiál pozinkovaná oceľ s lakovanou povrchovou úpravou.

Uzavretá spaľovacia komora a odťah spalín pri kondenzačných kotloch ATTACK

Kondenzačné plynové kotly ATTACK pracujú s uzavretou (turbo) spaľovacou komorou – na rozdiel od starších atmosférických kotlov nepotrebujú na svoju činnosť vzduch z miestnosti, v ktorej sú namontované, ani funkčný murovaný komín. Spaľovací vzduch nasávajú priamo zvonka budovy a spaliny odvádzajú von takisto núteným ťahom, ktorý zabezpečuje ventilátor zabudovaný v kotle. Tento uzavretý okruh sa v praxi rieši dvoma spôsobmi: koaxiálnym (súosým) potrubím, kde je vnútri väčšej rúry vedená menšia rúra na nasávanie vzduchu a medzikruhový priestor slúži na odvod spalín, alebo oddeleným systémom s dvoma samostatnými potrubiami. Koaxiálne vyhotovenie s priemerom 60/100 mm je najbežnejšie riešenie pri kotloch do cca 35 kW, pretože umožňuje viesť odťah aj nasávanie jednou jedinou prestupovou dierou v stene alebo streche, je rýchlo montovateľné a esteticky nenápadné.

Každý prvok odťahovej zostavy – koleno, predĺženie, zachytávač kondenzu, komínová koncovka aj rozdeľovač – musí byť tesný, odolný voči teplotám spalín aj voči kondenzátu, ktorý pri prevádzke kondenzačného kotla vzniká vo veľkom množstve práve preto, že kotol dokáže využiť aj skupenské teplo vodnej pary zo spalín. Práve tento kondenzát je dôvod, prečo sa systém ATTACK KT nedá bez rizika nahradiť bežným komínovým dielom určeným pre atmosférické kotly – také diely nie sú konštruované na trvalý kontakt s kyslým kondenzátom ani na správny spád, ktorý kondenzát odvádza späť do kotla alebo do zachytávača.

Komínová koncovka – finálny prvok trasy cez strechu alebo fasádu

Komínový diel je posledným článkom odťahovej trasy tam, kde potrubie opúšťa budovu von – najčastejšie prechodom cez strešnú konštrukciu. Obsahuje okapový golier (manžetu), ktorý sa pri montáži prekryje strešnou krytinou a zaisťuje vodotesnosť prestupu, a koncovú mriežku/kryt, ktorý zabraňuje vniknutiu dažďovej vody, snehu a hmyzu do sacej časti potrubia pri zachovaní voľného prierezu pre nasávanie aj výfuk.

Pri montáži je kľúčové dodržať minimálnu výšku vyústenia nad strešnou rovinou a minimálne odstupové vzdialenosti od okien, vetracích otvorov a hraníc susedného pozemku podľa platnej normy (STN EN 15287) a podľa návodu na inštaláciu konkrétneho kotla – nesprávne umiestnená koncovka môže spôsobiť spätné nasávanie vlastných spalín alebo obťažovanie susedov zápachom a vlhkosťou.

Príklad typického zapojenia v reálnej inštalácii:
kotol → predĺženie 1 m → koleno 90° → zvislé stúpacie potrubie strechou → komín (strešná koncovka s golierom).

Postup montáže krok za krokom

1. Určite presné miesto prestupu strechou s ohľadom na minimálnu výšku nad strešnou rovinou a odstupy podľa STN EN 15287.
2. Vyrežte otvor v strešnej krytine a osaďte okapový golier tak, aby prekrýval krytinu v rozsahu udávanom jej výrobcom.
3. Napojte komínový diel na zvislé stúpacie potrubie zospodu, spoj utesnite a mechanicky zaistite.
4. Skontrolujte vodotesnosť prestupu (vizuálne, prípadne skúškou vodou) pred dokončením strešnej krytiny okolo goliera.
5. Po prvom daždi po montáži odporúčame vizuálnu kontrolu tesnosti prestupu z podkrovia.

Materiál a konštrukcia

Tento diel je vyrobený z pozinkovanej ocele s dodatočnou lakovanou povrchovou úpravou, ktorá zvyšuje odolnosť voči poveternostným vplyvom pri exteriérovej časti trasy (napríklad komínová koncovka na streche) a zároveň dáva dielu estetický, jednotný vzhľad zodpovedajúci vyhotoveniu kotlov ATTACK Condensing. Povrchová úprava odoláva bežným teplotám spalín z kondenzačného kotla a krátkodobému kontaktu s kondenzátom pri správnom sklone potrubia, ktorý zabezpečuje, že kondenzát v diele dlhodobo nestojí.

Systémové zaradenie: koaxiálny (súosý). Vyhotovenie: zvislé, prestup strechou alebo fasádou.

Kompatibilita s kotlami ATTACK

Diel PR39 je určený pre pripojovací systém spoločný celému radu nástenných kondenzačných kotlov ATTACK ACKT20, ACKT28 a ACKT48 (Condensing KT rad), ATTACK KST24 (Condensing KST) a ATTACK KZT25 (Condensing KZT). Pred objednávkou odporúčame overiť v návode na montáž ku konkrétnemu modelu kotla presný typ pripojovacieho hrdla a maximálnu povolenú dĺžku odťahovej trasy, keďže tá sa môže mierne líšiť podľa výkonu kotla (20, 28 alebo 48 kW pri rade KT).

Montáž a upozornenia

Pri montáži komínovej koncovky sa najprv osadí okapový golier tak, aby prekrýval strešnú krytinu min. o rozsah udávaný výrobcom strešnej krytiny, a až následne sa napojí na zvislé stúpacie potrubie. Dôležité je dodržať minimálnu výšku vyústenia nad strešnou rovinou (spravidla min. 0,4 – 0,5 m podľa sklonu strechy a normy STN EN 15287) a odstup od okien, terás a hraníc pozemku.

Všeobecne platí, že vodorovné úseky odťahu musia mať spád minimálne 3° smerom ku kotlu alebo k najbližšiemu zachytávaču kondenzu, aby sa kondenzát nehromadil v potrubí. Montáž by mala vykonávať osoba s odbornou spôsobilosťou na montáž plynových spotrebičov a ich odťahových systémov, v súlade s návodom na montáž ku konkrétnemu kotlu a s normou STN EN 15287.

Normy a bezpečnostné požiadavky

Montáž odťahu spalín ku kondenzačným kotlom sa na Slovensku riadi predovšetkým normou STN EN 15287 (Komíny – Navrhovanie, uskutočňovanie a preberanie komínov – Časť 1: Komíny pre spotrebiče s ventilátorom), ktorá stanovuje minimálne odstupy vyústenia od okien, vetracích otvorov, susedných pozemkov a od úrovne terénu, ako aj minimálnu výšku vyústenia nad strešnou rovinou. Samotný kotol a jeho odťahový systém musia zároveň spĺňať požiadavky STN EN 483 (plynové kotly typu C) a byť namontované v súlade s TPP (technicko-prevádzkovými predpismi) platnými pre plynové zariadenia.

Montáž smie vykonávať iba osoba s odbornou spôsobilosťou na montáž a servis plynových spotrebičov, ktorá po dokončení vystaví revíznu správu alebo protokol o uvedení do prevádzky. Pri akejkoľvek zmene trasy oproti pôvodnému schválenému návrhu (napr. dodatočné predĺženie trasy, zmena počtu kolien) je potrebné prekontrolovať, či sa kotol stále nachádza v rámci parametrov povolených výrobcom – v opačnom prípade hrozí nielen porucha kotla, ale aj strata záruky a v krajnom prípade bezpečnostné riziko úniku spalín.

Údržba a servisná kontrola

Komínová koncovka je najviac vystavená poveternostným vplyvom, preto sa jej stav (mriežka, golier, tesnenie) odporúča skontrolovať minimálne raz ročne – najmä pred a po zimnom období, kedy môže dôjsť k upchatiu snehom alebo ľadom, prípadne k mechanickému poškodeniu padajúcim ľadom zo strechy.

Odporúčaný interval kontroly celej odťahovej trasy je jedenkrát ročne, spravidla v rámci pravidelnej servisnej prehliadky kotla vykonávanej autorizovaným servisným technikom. Pri tejto príležitosti sa kontroluje aj tento konkrétny diel, priechodnosť kondenzátnej cesty a celkový stav spojov na celej trase od kotla po vyústenie von z budovy.

Typické scenáre nasadenia

Scenár 1 – novostavba so zvisle vedenou trasou cez podkrovie: kotol je umiestnený v technickej miestnosti na najvyššom podlaží, trasa stúpa priamo k streche a komínová koncovka rieši finálny prestup krytinou.

Scenár 2 – rekonštrukcia domu s pôvodným murovaným komínom: murovaný komín sa už nevyužíva ako funkčný ťah, ale ako šachta na vedenie nového plastovo-hliníkového potrubia; komínová koncovka sa osadí na vrchu pôvodného komínového telesa.

Súvisiace diely v ponuke ATTACK KT

Koaxiálna komínová koncovka PR39 je určená na strešný prestup; pri fasádnom (vodorovnom) vyústení sa namiesto nej používa koncová rúrka PR44. Pri prechode na oddelený systém Ø80/Ø80 (napríklad cez rozdeľovač PR51) sa namiesto PR39 použije komínová súprava pre priemer 80 mm, PR50.

Kompletný prehľad všetkých dielov systému odťahu spalín ATTACK KT / KT PLUS (kolená, predĺženia, komínové koncovky, zachytávače kondenzu aj rozdeľovače pre priemery 60/100 mm a 80 mm) nájdete v kategórii Kondenzačné kotly > odťahy spalín, dymovody > príslušenstvo pre značky > Attack na tomto e-shope.

Zhrnutie

ATTACK KT komín, priemer 60/100, lak (kód PR39) je diel typu komín – finálny strešný/fasádny prvok s okapovým golierom s priemerom 60/100 mm vyrobený z materiálu pozinkovaná oceľ s lakovanou povrchovou úpravou, patriaci do systému koaxiálny (súosý). Odporúčaná orientácia montáže: zvislé, prestup strechou alebo fasádou. Diel je určený pre kotly ATTACK ACKT20, ACKT28 a ACKT48 (Condensing KT rad), ATTACK KST24 (Condensing KST) a ATTACK KZT25 (Condensing KZT) a je súčasťou širšej ponuky odťahových dielov ATTACK KT dostupných na tomto e-shope, čo umožňuje poskladať kompletnú trasu odťahu spalín presne podľa dispozície konkrétnej inštalácie.

Často kladené otázky

Dá sa komínová koncovka PR39 použiť aj na fasádny (nie strešný) prestup?
Diel PR39 je navrhnutý predovšetkým na zvislý prestup strechou vrátane okapového goliera na prekrytie krytiny. Pri fasádnom (vodorovnom) vyústení sa namiesto neho používa koncová rúrka vodorovná PR44, ktorá nemá strešný golier, ale bočnú ochrannú mriežku.

Je súčasťou komínovej koncovky PR39 aj ochrana proti vtákom a hmyzu?
Áno, koncová mriežka dielu bráni vniknutiu vtákov, hmyzu aj väčších nečistôt do sacej časti potrubia pri zachovaní dostatočného voľného prierezu pre nasávanie vzduchu aj odvod spalín podľa dimenzovania kotla.

Musím mať pri kondenzačnom kotli ATTACK funkčný komín?
Nie. Kondenzačné kotly ATTACK Condensing KT, KST a KZT majú uzavretú spaľovaciu komoru s núteným ťahom – vzduch na spaľovanie nasávajú zvonka a spaliny odvádzajú cez vlastný odťahový systém (koaxiálny 60/100 mm alebo oddelený Ø80/Ø80). Murovaný komín teda nie je potrebný, postačuje prestup stenou alebo strechou pre plastovo-hliníkové potrubie.

Aká je maximálna dĺžka odťahu spalín pri koaxiálnom potrubí 60/100 mm?
Presná hodnota závisí od konkrétneho modelu kotla (ACKT20, ACKT28, ACKT48, KST24 alebo KZT25) a je uvedená v montážnom návode – spravidla ide o ekvivalentnú dĺžku 10 – 15 m, pričom koleno 90° sa počíta ako cca 1 – 1,5 m a koleno 45° ako cca 0,5 m priameho potrubia. Presiahnutie limitu zvyšuje odpor a môže spôsobiť poruchové hlásenie kotla.

Prečo z odťahu spalín vlastne kvapká voda?
Kondenzačný kotol ochladzuje spaliny natoľko, že vodná para v nich obsiahnutá kondenzuje – práve z tohto tepla navyše kotol získava svoju vysokú účinnosť. Vznikajúci kondenzát je mierne kyslý a musí byť odvedený cez zachytávač kondenzu do sifónu kotla; preto majú všetky vodorovné úseky potrubia predpísaný spád smerom ku kotlu alebo k zachytávaču.

Dá sa koaxiálne potrubie 60/100 mm kombinovať s oddeleným systémom Ø80/Ø80?
Áno, presne na to slúži rozdeľovač (napr. PR51, PR51A alebo PR51B), ktorý rozdelí jedno koaxiálne potrubie z kotla na dve samostatné rúry Ø80 mm. Používa sa pri dlhších trasách alebo keď treba viesť nasávanie a výfuk odlišnými smermi.

Môžem diely rôznych priemerov alebo od iného výrobcu kombinovať s odťahovým systémom ATTACK?
Odporúča sa použiť certifikovaný systém od toho istého výrobcu, ktorý je uvedený v návode ku konkrétnemu kotlu (u kotlov ATTACK Condensing ide o systém ATTACK KT/KT PLUS). Kombinovanie dielov rôznych priemerov, materiálov alebo od iných výrobcov môže znamenať netesnosti, nesprávny odvod kondenzátu a stratu záruky na kotol.

Ako často treba kontrolovať odťahové potrubie a zachytávač kondenzu?
Odporúča sa vizuálna kontrola tesnosti spojov a priechodnosti zachytávača kondenzu minimálne raz ročne, ideálne pri pravidelnej servisnej prehliadke kotla. Pri fasádnom alebo strešnom vyústení treba tiež skontrolovať, či mriežka koncovky nie je upchatá lístím, hmyzom alebo snehom.

Je potrebné odťah spalín izolovať?
Pri vedení odťahu vykurovaným priestorom izolácia zvyčajne nie je nutná, keďže povrchová teplota koaxiálneho potrubia je nízka. Pri dlhších úsekoch vedených nevykurovaným priestorom (podkrovie, fasáda) alebo pri riziku zrážania vlhkosti na povrchu potrubia sa odporúča doplnková izolácia, najmä v mieste zachytávača kondenzu, aby nezamŕzal.

Čo sa stane, ak je odťah spalín poddimenzovaný alebo príliš dlhý?
Kotol pri prekročení maximálnej ekvivalentnej dĺžky odťahu alebo pri netesnostiach spravidla vyhlási poruchu súvisiacu s prietokom spalín/vzduchu (porucha ventilátora, tlakového spínača alebo spalinovej cesty) a odstaví sa z bezpečnostných dôvodov. Riešením je prepočítanie trasy podľa návodu a prípadná úprava (kratšia trasa, menej kolien, alebo prechod na oddelený systém Ø80/Ø80).

Dá sa tento diel použiť aj pri kaskádovom zapojení viacerých kotlov?
Pri kaskádach s viacerými kotlami sa spravidla využíva oddelený systém Ø80/Ø80 so spoločným zberným komínom, prípadne so samostatnými koncovkami pre každý kotol podľa projektovej dokumentácie kaskády. Konkrétne komponenty (predĺženia, kolená, rozdeľovače) sú kompatibilné aj v tomto zapojení, treba však dodržať minimálne odstupy vyústení podľa STN EN 15287.

Ako zistím, ktoré diely presne potrebujem na moju inštaláciu?
Najspoľahlivejšie je vychádzať z montážneho návodu ku konkrétnemu modelu kotla (ACKT20/28/48, KST24, KZT25), ktorý obsahuje schémy typových zapojení a maximálne povolené dĺžky. Pri zložitejšej alebo netypickej dispozícii (dlhá trasa, prestup viacerými podlažiami, kaskáda) odporúčame konzultáciu s montážnou firmou alebo priamo s predajcom pred objednaním presného počtu kusov.

Musí sa kondenzát z odťahu spalín pred vypustením do kanalizácie neutralizovať?
Pri bežných rodinných domoch s malým výkonom kotla sa vzhľadom na malé množstvo kondenzátu a jeho zriedenie ostatnou odpadovou vodou neutralizácia spravidla nevyžaduje, treba sa však riadiť platnou legislatívou a požiadavkami správcu kanalizácie v danej lokalite. Pri väčších výkonoch alebo kaskádach kotlov sa odporúča osadiť neutralizačné zariadenie kondenzátu pred jeho vypustením do verejnej kanalizácie.

Je prevádzka kondenzačného kotla s týmto typom odťahu hlučnejšia ako pri klasickom komíne?
Núteným ťahom (ventilátorom kotla) môže byť spojený mierny prevádzkový hluk, ktorý je však pri správne namontovanej a mechanicky upevnenej trase (bez voľne kmitajúcich úsekov potrubia) minimálny a bežne porovnateľný alebo nižší než hluk klasického atmosférického kotla s odťahom cez komín.

Dá sa montáž tohto dielu zvládnuť svojpomocne, alebo je nutný odborník?
Samotné mechanické spojenie dielov (zásuvný systém) je jednoduché, no zapojenie odťahu ku kondenzačnému kotlu, výpočet maximálnej dĺžky trasy a uvedenie kotla do prevádzky musí vykonať osoba s odbornou spôsobilosťou na montáž plynových spotrebičov – ide o podmienku výrobcu aj o zákonnú požiadavku pre zachovanie záruky a bezpečnú prevádzku.

Ovplyvňuje počet a typ týchto dielov spotrebu plynu alebo účinnosť kotla?
Priamo spotrebu neovplyvňujú, nepriamo však áno – čím väčší je odpor odťahovej trasy (veľa kolien, dlhá trasa na hranici limitu), tým viac energie musí ventilátor kotla vynaložiť na prekonanie tohto odporu a tým skôr môže kotol obmedziť výkon alebo nahlásiť poruchu. Návrh trasy s čo najmenším potrebným počtom dielov je preto vhodný aj z hľadiska hospodárnosti prevádzky.

Záruka

Na tento diel odťahového systému ATTACK sa vzťahuje záruka 24 mesiacov od dátumu expedície zo skladu, rovnako ako na ostatné príslušenstvo ku kondenzačným kotlom ATTACK. Pri reklamácii odporúčame uchovať doklad o kúpe a v prípade potreby aj fotodokumentáciu spôsobu montáže, keďže pri odťahových systémoch je funkčnosť úzko previazaná so správnosťou inštalácie (dodržanie sklonu, maximálnej dĺžky trasy a odstupov podľa návodu).
