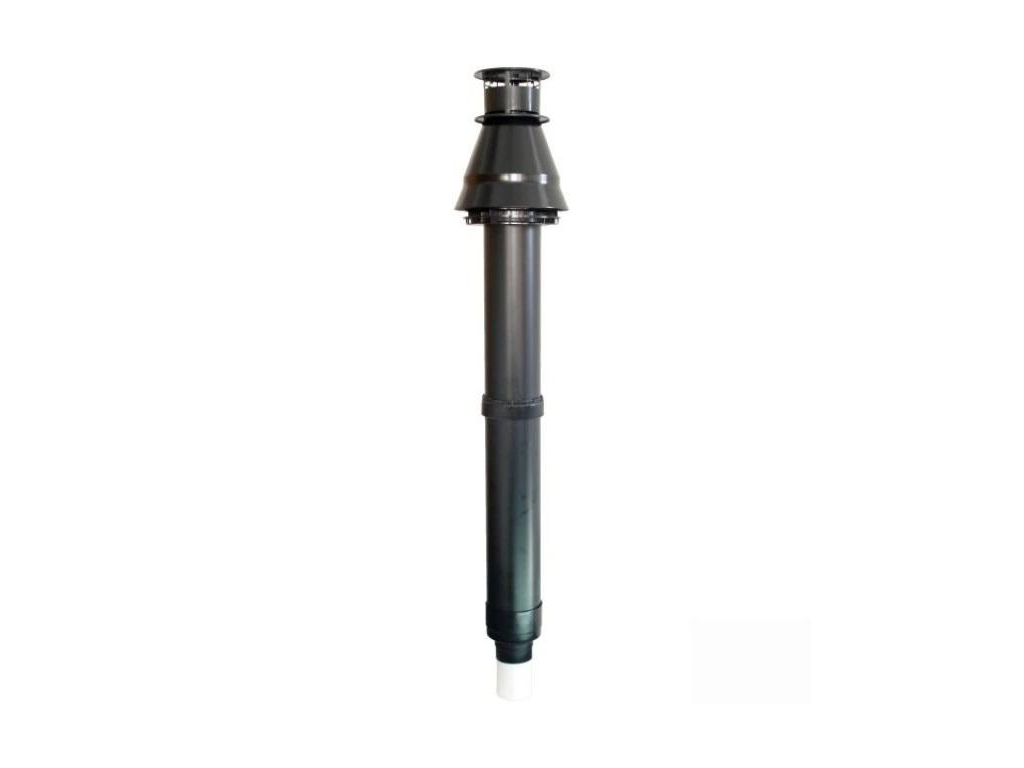

ATTACK KT komín, priemer 80, PP

Podrobný popis

ATTACK KT komín, priemer 80, PP je súčasťou originálneho systému odťahu spalín a nasávania spaľovacieho vzduchu ATTACK KT / KT PLUS, určeného pre nástenné kondenzačné plynové kotly ATTACK Condensing. Tento diel patrí do kategórie: komín – finálny strešný prvok pre oddelený systém, priemer 80 mm, materiál polypropylén (PP), výfuková aj nasávacia strešná súprava.

Uzavretá spaľovacia komora a odťah spalín pri kondenzačných kotloch ATTACK

Pri väčších výkonoch alebo pri zložitejších trasách odťahu (dlhšie vedenie, viac zmien smeru, spoločné komínové teleso pre viac kotlov) sa koaxiálne potrubie 60/100 mm už nedokáže použiť efektívne – prietokové odpory by boli príliš vysoké a výkon kotla by bol obmedzený. Preto sa v týchto prípadoch prechádza na oddelený (dvojrúrkový) systém s priemerom 80 mm, kde je nasávanie vzduchu a odvod spalín vedený dvoma samostatnými potrubiami, ktoré môžu ísť aj rôznymi trasami (napríklad odvod spalín nad strechu a nasávanie vzduchu bočnou stenou). Tento systém sa v odbornej terminológii označuje ako Ø80/Ø80 alebo C83/C93 podľa spôsobu vyústenia a je bežný pri kaskádach kotlov, pri kotloch s vyšším výkonom alebo tam, kde treba prekonať väčšiu vzdialenosť k fasáde či streche.

Diely oddeleného systému ATTACK KT s priemerom 80 mm sú vyrobené z polypropylénu (PP) – materiálu, ktorý je dlhodobo odolný voči kyslému kondenzátu vznikajúcemu pri kondenzácii spalín, má nízku hmotnosť a nízky súčiniteľ trenia, čo znižuje tlakové straty na dlhších trasách. Keďže ide o oddelené potrubia, obe (výfukové aj sacie) musia byť vedené s rovnakým sklonom a rovnakou logikou ako koaxiálne potrubie – spaliny sa nesmú hromadiť vo vodorovných úsekoch a kondenzát sa musí vždy vracať samospádom smerom ku kotlu alebo do zachytávača.

Komínová súprava Ø80 – vyústenie oddeleného systému nad strechu

Táto komínová súprava tvorí finálny prvok oddeleného systému Ø80/Ø80 pri prestupe strechou. Keďže ide o dve samostatné potrubia (výfukové a sacie), diel obsahuje kompletnú súpravu pre obe vetvy vrátane okapových golierov a ochranných koncoviek proti vniknutiu vody a nečistôt, čo vysvetľuje aj vyššiu cenu v porovnaní s jednoduchou koaxiálnou komínovou koncovkou – v podstate ide o dve koncovky a dva prestupy v jednom montážnom celku (alebo v tesnej blízkosti pri samostatnom vyústení každej vetvy).

Rovnako ako pri koaxiálnom vyústení treba dodržať minimálnu výšku nad strešnou rovinou a odstupy od okien a vetracích prieduchov podľa STN EN 15287. Pri oddelenom systéme sa navyše kontroluje, aby sacia (nasávacia) koncovka nebola umiestnená v tesnej blízkosti výfukovej tak, aby dochádzalo k spätnému nasávaniu vlastných spalín – výrobca preto v návode udáva aj minimálnu vzájomnú vzdialenosť oboch vyústení, ak sa nevedú spoločným komínovým telesom.

Príklad typického zapojenia v reálnej inštalácii:
kotol → rozdeľovač 60/100→80/80 → dve samostatné vetvy Ø80 → komínová súprava Ø80 (strešný prestup, výfuk aj nasávanie).

Postup montáže krok za krokom

1. Určite miesta prestupu strechou pre obe vetvy (výfuk aj nasávanie) s ohľadom na minimálne vzájomné odstupy podľa STN EN 15287.
2. Osaďte okapové goliere oboch koncoviek tak, aby prekrývali strešnú krytinu v rozsahu udávanom jej výrobcom.
3. Napojte obe koncovky na príslušné zvislé vetvy potrubia, spoje utesnite a mechanicky zaistite.
4. Skontrolujte, že sacia koncovka nie je umiestnená v smere prúdenia spalín z výfukovej koncovky.
5. Po prvom daždi po montáži skontrolujte vodotesnosť oboch prestupov z podkrovia.

Materiál a konštrukcia

Súprava je vyrobená z polypropylénu, ktorý dlhodobo odoláva kyslému kondenzátu vznikajúcemu pri kondenzácii spalín a súčasne dobre znáša vonkajšie poveternostné vplyvy (UV žiarenie, dážď, mráz) na exteriérovej časti strešného prestupu. Nízka hmotnosť materiálu uľahčuje manipuláciu pri montáži vo výškach.

Systémové zaradenie: oddelený (Ø80/Ø80). Vyhotovenie: zvislé, prestup strechou.

Kompatibilita s kotlami ATTACK

Diel PR50 je určený pre pripojovací systém spoločný celému radu nástenných kondenzačných kotlov ATTACK ACKT20, ACKT28 a ACKT48 (Condensing KT rad), ATTACK KST24 (Condensing KST) a ATTACK KZT25 (Condensing KZT). Pred objednávkou odporúčame overiť v návode na montáž ku konkrétnemu modelu kotla presný typ pripojovacieho hrdla a maximálnu povolenú dĺžku odťahovej trasy, keďže tá sa môže mierne líšiť podľa výkonu kotla (20, 28 alebo 48 kW pri rade KT).

Montáž a upozornenia

Obe koncovky (výfuková aj sacia) sa montujú s dodržaním minimálnej výšky nad strešnou rovinou a odstupov od okolitých konštrukcií podľa STN EN 15287. Výrobca zvyčajne určuje aj minimálnu vzájomnú vzdialenosť oboch vyústení, ak nie sú vedené spoločným komínovým telesom, aby nedochádzalo k spätnému nasávaniu spalín do sacej vetvy.

Všeobecne platí, že vodorovné úseky odťahu musia mať spád minimálne 3° smerom ku kotlu alebo k najbližšiemu zachytávaču kondenzu, aby sa kondenzát nehromadil v potrubí. Montáž by mala vykonávať osoba s odbornou spôsobilosťou na montáž plynových spotrebičov a ich odťahových systémov, v súlade s návodom na montáž ku konkrétnemu kotlu a s normou STN EN 15287.

Normy a bezpečnostné požiadavky

Montáž odťahu spalín ku kondenzačným kotlom sa na Slovensku riadi predovšetkým normou STN EN 15287 (Komíny – Navrhovanie, uskutočňovanie a preberanie komínov – Časť 1: Komíny pre spotrebiče s ventilátorom), ktorá stanovuje minimálne odstupy vyústenia od okien, vetracích otvorov, susedných pozemkov a od úrovne terénu, ako aj minimálnu výšku vyústenia nad strešnou rovinou. Samotný kotol a jeho odťahový systém musia zároveň spĺňať požiadavky STN EN 483 (plynové kotly typu C) a byť namontované v súlade s TPP (technicko-prevádzkovými predpismi) platnými pre plynové zariadenia.

Montáž smie vykonávať iba osoba s odbornou spôsobilosťou na montáž a servis plynových spotrebičov, ktorá po dokončení vystaví revíznu správu alebo protokol o uvedení do prevádzky. Pri akejkoľvek zmene trasy oproti pôvodnému schválenému návrhu (napr. dodatočné predĺženie trasy, zmena počtu kolien) je potrebné prekontrolovať, či sa kotol stále nachádza v rámci parametrov povolených výrobcom – v opačnom prípade hrozí nielen porucha kotla, ale aj strata záruky a v krajnom prípade bezpečnostné riziko úniku spalín.

Údržba a servisná kontrola

Obe koncovky strešnej súpravy sa odporúča skontrolovať minimálne raz ročne, ideálne pred zimou – najmä stav tesniacich golierov a priechodnosť oboch mriežok (výfukovej aj sacej), keďže upchatie ktorejkoľvek z nich ovplyvňuje činnosť celého kotla.

Odporúčaný interval kontroly celej odťahovej trasy je jedenkrát ročne, spravidla v rámci pravidelnej servisnej prehliadky kotla vykonávanej autorizovaným servisným technikom. Pri tejto príležitosti sa kontroluje aj tento konkrétny diel, priechodnosť kondenzátnej cesty a celkový stav spojov na celej trase od kotla po vyústenie von z budovy.

Typické scenáre nasadenia

Scenár 1 – kaskáda kotlov so spoločným strešným vyústením: viacero kotlov zdieľa oddelený systém Ø80/Ø80 vedený k spoločnému miestu na streche, kde komínová súprava rieši vyústenie zbernej vetvy.

Scenár 2 – dlhá trasa cez viacero podlaží: pri prechode oddeleného systému cez viac podlaží až na strechu rieši táto súprava finálny prestup strešnou konštrukciou pre obe samostatné potrubia.

Súvisiace diely v ponuke ATTACK KT

Komínová súprava Ø80 nadväzuje na rúrky PR45 a rozdeľovače PR51/PR51A/PR51B, ktoré privádzajú obe vetvy oddeleného systému až k strešnému prestupu. V porovnaní s koaxiálnou koncovkou PR39 rieši súčasne vyústenie dvoch samostatných potrubí namiesto jedného spoločného.

Kompletný prehľad všetkých dielov systému odťahu spalín ATTACK KT / KT PLUS (kolená, predĺženia, komínové koncovky, zachytávače kondenzu aj rozdeľovače pre priemery 60/100 mm a 80 mm) nájdete v kategórii Kondenzačné kotly > odťahy spalín, dymovody > príslušenstvo pre značky > Attack na tomto e-shope.

Zhrnutie

ATTACK KT komín, priemer 80, PP (kód PR50) je diel typu komín – finálny strešný prvok pre oddelený systém s priemerom 80 mm vyrobený z materiálu polypropylén (PP), výfuková aj nasávacia strešná súprava, patriaci do systému oddelený (Ø80/Ø80). Odporúčaná orientácia montáže: zvislé, prestup strechou. Diel je určený pre kotly ATTACK ACKT20, ACKT28 a ACKT48 (Condensing KT rad), ATTACK KST24 (Condensing KST) a ATTACK KZT25 (Condensing KZT) a je súčasťou širšej ponuky odťahových dielov ATTACK KT dostupných na tomto e-shope, čo umožňuje poskladať kompletnú trasu odťahu spalín presne podľa dispozície konkrétnej inštalácie.

Často kladené otázky

Prečo je komínová súprava Ø80 (PR50) drahšia ako koaxiálna komínová koncovka 60/100 mm (PR39)?
Súprava PR50 rieši vyústenie oboch samostatných potrubí oddeleného systému (výfuk aj nasávanie) vrátane dvoch sád tesniacich golierov a ochranných koncoviek, zatiaľ čo koaxiálna koncovka PR39 rieši jediné spoločné potrubie – rozsah materiálu aj práce potrebnej na kompletné vyústenie je tak pri oddelenom systéme väčší.

Musia byť obe koncovky súpravy PR50 vedené tesne vedľa seba, alebo môžu byť oddelené?
Podľa dispozície a návodu ku kotlu môžu byť obe koncovky vedené aj samostatne (napríklad výfuk cez strechu a nasávanie bočnou stenou) – v takom prípade sa namiesto spoločnej súpravy použijú diely podľa konkrétnej trasy, pričom treba dodržať minimálnu vzájomnú vzdialenosť vyústení podľa normy.

Musím mať pri kondenzačnom kotli ATTACK funkčný komín?
Nie. Kondenzačné kotly ATTACK Condensing KT, KST a KZT majú uzavretú spaľovaciu komoru s núteným ťahom – vzduch na spaľovanie nasávajú zvonka a spaliny odvádzajú cez vlastný odťahový systém (koaxiálny 60/100 mm alebo oddelený Ø80/Ø80). Murovaný komín teda nie je potrebný, postačuje prestup stenou alebo strechou pre plastovo-hliníkové potrubie.

Aká je maximálna dĺžka odťahu spalín pri koaxiálnom potrubí 60/100 mm?
Presná hodnota závisí od konkrétneho modelu kotla (ACKT20, ACKT28, ACKT48, KST24 alebo KZT25) a je uvedená v montážnom návode – spravidla ide o ekvivalentnú dĺžku 10 – 15 m, pričom koleno 90° sa počíta ako cca 1 – 1,5 m a koleno 45° ako cca 0,5 m priameho potrubia. Presiahnutie limitu zvyšuje odpor a môže spôsobiť poruchové hlásenie kotla.

Prečo z odťahu spalín vlastne kvapká voda?
Kondenzačný kotol ochladzuje spaliny natoľko, že vodná para v nich obsiahnutá kondenzuje – práve z tohto tepla navyše kotol získava svoju vysokú účinnosť. Vznikajúci kondenzát je mierne kyslý a musí byť odvedený cez zachytávač kondenzu do sifónu kotla; preto majú všetky vodorovné úseky potrubia predpísaný spád smerom ku kotlu alebo k zachytávaču.

Dá sa koaxiálne potrubie 60/100 mm kombinovať s oddeleným systémom Ø80/Ø80?
Áno, presne na to slúži rozdeľovač (napr. PR51, PR51A alebo PR51B), ktorý rozdelí jedno koaxiálne potrubie z kotla na dve samostatné rúry Ø80 mm. Používa sa pri dlhších trasách alebo keď treba viesť nasávanie a výfuk odlišnými smermi.

Môžem diely rôznych priemerov alebo od iného výrobcu kombinovať s odťahovým systémom ATTACK?
Odporúča sa použiť certifikovaný systém od toho istého výrobcu, ktorý je uvedený v návode ku konkrétnemu kotlu (u kotlov ATTACK Condensing ide o systém ATTACK KT/KT PLUS). Kombinovanie dielov rôznych priemerov, materiálov alebo od iných výrobcov môže znamenať netesnosti, nesprávny odvod kondenzátu a stratu záruky na kotol.

Ako často treba kontrolovať odťahové potrubie a zachytávač kondenzu?
Odporúča sa vizuálna kontrola tesnosti spojov a priechodnosti zachytávača kondenzu minimálne raz ročne, ideálne pri pravidelnej servisnej prehliadke kotla. Pri fasádnom alebo strešnom vyústení treba tiež skontrolovať, či mriežka koncovky nie je upchatá lístím, hmyzom alebo snehom.

Je potrebné odťah spalín izolovať?
Pri vedení odťahu vykurovaným priestorom izolácia zvyčajne nie je nutná, keďže povrchová teplota koaxiálneho potrubia je nízka. Pri dlhších úsekoch vedených nevykurovaným priestorom (podkrovie, fasáda) alebo pri riziku zrážania vlhkosti na povrchu potrubia sa odporúča doplnková izolácia, najmä v mieste zachytávača kondenzu, aby nezamŕzal.

Čo sa stane, ak je odťah spalín poddimenzovaný alebo príliš dlhý?
Kotol pri prekročení maximálnej ekvivalentnej dĺžky odťahu alebo pri netesnostiach spravidla vyhlási poruchu súvisiacu s prietokom spalín/vzduchu (porucha ventilátora, tlakového spínača alebo spalinovej cesty) a odstaví sa z bezpečnostných dôvodov. Riešením je prepočítanie trasy podľa návodu a prípadná úprava (kratšia trasa, menej kolien, alebo prechod na oddelený systém Ø80/Ø80).

Dá sa tento diel použiť aj pri kaskádovom zapojení viacerých kotlov?
Pri kaskádach s viacerými kotlami sa spravidla využíva oddelený systém Ø80/Ø80 so spoločným zberným komínom, prípadne so samostatnými koncovkami pre každý kotol podľa projektovej dokumentácie kaskády. Konkrétne komponenty (predĺženia, kolená, rozdeľovače) sú kompatibilné aj v tomto zapojení, treba však dodržať minimálne odstupy vyústení podľa STN EN 15287.

Ako zistím, ktoré diely presne potrebujem na moju inštaláciu?
Najspoľahlivejšie je vychádzať z montážneho návodu ku konkrétnemu modelu kotla (ACKT20/28/48, KST24, KZT25), ktorý obsahuje schémy typových zapojení a maximálne povolené dĺžky. Pri zložitejšej alebo netypickej dispozícii (dlhá trasa, prestup viacerými podlažiami, kaskáda) odporúčame konzultáciu s montážnou firmou alebo priamo s predajcom pred objednaním presného počtu kusov.

Musí sa kondenzát z odťahu spalín pred vypustením do kanalizácie neutralizovať?
Pri bežných rodinných domoch s malým výkonom kotla sa vzhľadom na malé množstvo kondenzátu a jeho zriedenie ostatnou odpadovou vodou neutralizácia spravidla nevyžaduje, treba sa však riadiť platnou legislatívou a požiadavkami správcu kanalizácie v danej lokalite. Pri väčších výkonoch alebo kaskádach kotlov sa odporúča osadiť neutralizačné zariadenie kondenzátu pred jeho vypustením do verejnej kanalizácie.

Je prevádzka kondenzačného kotla s týmto typom odťahu hlučnejšia ako pri klasickom komíne?
Núteným ťahom (ventilátorom kotla) môže byť spojený mierny prevádzkový hluk, ktorý je však pri správne namontovanej a mechanicky upevnenej trase (bez voľne kmitajúcich úsekov potrubia) minimálny a bežne porovnateľný alebo nižší než hluk klasického atmosférického kotla s odťahom cez komín.

Dá sa montáž tohto dielu zvládnuť svojpomocne, alebo je nutný odborník?
Samotné mechanické spojenie dielov (zásuvný systém) je jednoduché, no zapojenie odťahu ku kondenzačnému kotlu, výpočet maximálnej dĺžky trasy a uvedenie kotla do prevádzky musí vykonať osoba s odbornou spôsobilosťou na montáž plynových spotrebičov – ide o podmienku výrobcu aj o zákonnú požiadavku pre zachovanie záruky a bezpečnú prevádzku.

Ovplyvňuje počet a typ týchto dielov spotrebu plynu alebo účinnosť kotla?
Priamo spotrebu neovplyvňujú, nepriamo však áno – čím väčší je odpor odťahovej trasy (veľa kolien, dlhá trasa na hranici limitu), tým viac energie musí ventilátor kotla vynaložiť na prekonanie tohto odporu a tým skôr môže kotol obmedziť výkon alebo nahlásiť poruchu. Návrh trasy s čo najmenším potrebným počtom dielov je preto vhodný aj z hľadiska hospodárnosti prevádzky.

Záruka

Na tento diel odťahového systému ATTACK sa vzťahuje záruka 24 mesiacov od dátumu expedície zo skladu, rovnako ako na ostatné príslušenstvo ku kondenzačným kotlom ATTACK. Pri reklamácii odporúčame uchovať doklad o kúpe a v prípade potreby aj fotodokumentáciu spôsobu montáže, keďže pri odťahových systémoch je funkčnosť úzko previazaná so správnosťou inštalácie (dodržanie sklonu, maximálnej dĺžky trasy a odstupov podľa návodu).
