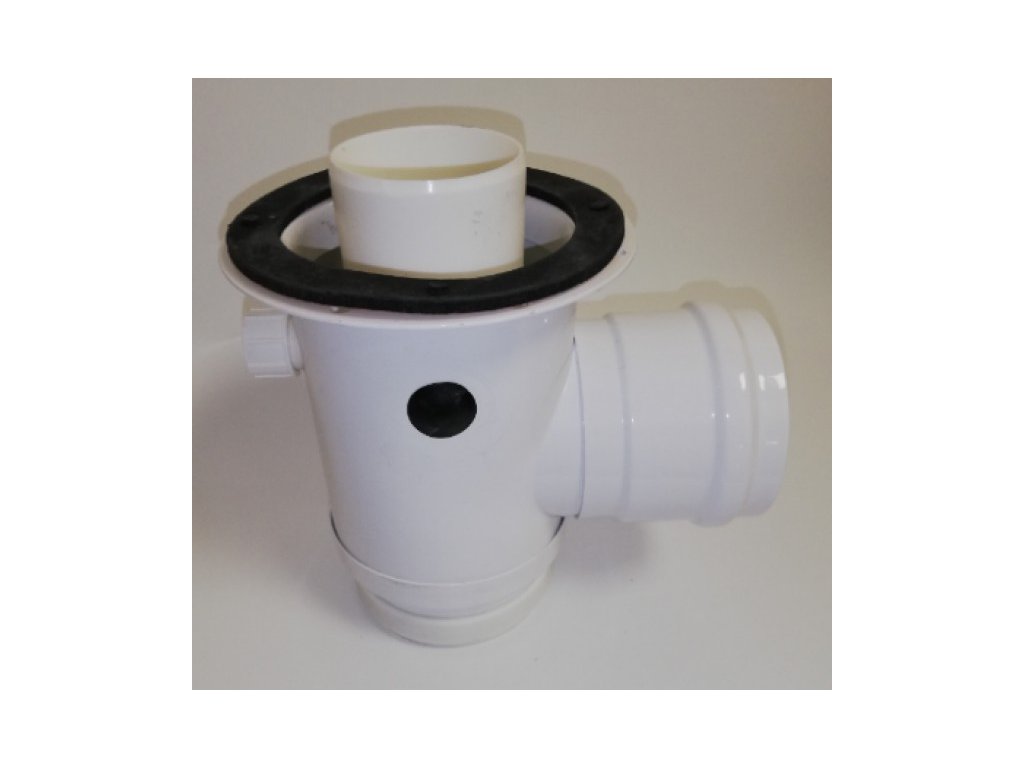

ATTACK KT rozdeľovač zvislý/vodorovný priemer 60/100 - priemer 80/80, AL/PP

Podrobný popis

ATTACK KT rozdeľovač zvislý/vodorovný priemer 60/100 - priemer 80/80, AL/PP je súčasťou originálneho systému odťahu spalín a nasávania spaľovacieho vzduchu ATTACK KT / KT PLUS, určeného pre nástenné kondenzačné plynové kotly ATTACK Condensing. Tento diel patrí do kategórie: rozdeľovač – univerzálny (zvislý aj vodorovný), priemer 60/100 mm → 80/80 mm, materiál hliník (AL) na výfukovej vetve, polypropylén (PP) na sacej vetve.

Uzavretá spaľovacia komora a odťah spalín pri kondenzačných kotloch ATTACK

Kondenzačné plynové kotly ATTACK pracujú s uzavretou (turbo) spaľovacou komorou – na rozdiel od starších atmosférických kotlov nepotrebujú na svoju činnosť vzduch z miestnosti, v ktorej sú namontované, ani funkčný murovaný komín. Spaľovací vzduch nasávajú priamo zvonka budovy a spaliny odvádzajú von takisto núteným ťahom, ktorý zabezpečuje ventilátor zabudovaný v kotle. Tento uzavretý okruh sa v praxi rieši dvoma spôsobmi: koaxiálnym (súosým) potrubím, kde je vnútri väčšej rúry vedená menšia rúra na nasávanie vzduchu a medzikruhový priestor slúži na odvod spalín, alebo oddeleným systémom s dvoma samostatnými potrubiami. Koaxiálne vyhotovenie s priemerom 60/100 mm je najbežnejšie riešenie pri kotloch do cca 35 kW, pretože umožňuje viesť odťah aj nasávanie jednou jedinou prestupovou dierou v stene alebo streche, je rýchlo montovateľné a esteticky nenápadné.

Každý prvok odťahovej zostavy – koleno, predĺženie, zachytávač kondenzu, komínová koncovka aj rozdeľovač – musí byť tesný, odolný voči teplotám spalín aj voči kondenzátu, ktorý pri prevádzke kondenzačného kotla vzniká vo veľkom množstve práve preto, že kotol dokáže využiť aj skupenské teplo vodnej pary zo spalín. Práve tento kondenzát je dôvod, prečo sa systém ATTACK KT nedá bez rizika nahradiť bežným komínovým dielom určeným pre atmosférické kotly – také diely nie sú konštruované na trvalý kontakt s kyslým kondenzátom ani na správny spád, ktorý kondenzát odvádza späť do kotla alebo do zachytávača.

Keďže tento diel spája oba systémy, uplatňujú sa naň súčasne pravidlá koaxiálneho vedenia (na strane pripojenia ku kotlu) aj oddeleného systému Ø80/Ø80 (na strane pokračujúcich vetiev) – pozri aj vysvetlenie nižšie v časti o oddelenom systéme.

Pri väčších výkonoch alebo pri zložitejších trasách odťahu (dlhšie vedenie, viac zmien smeru, spoločné komínové teleso pre viac kotlov) sa koaxiálne potrubie 60/100 mm už nedokáže použiť efektívne – prietokové odpory by boli príliš vysoké a výkon kotla by bol obmedzený. Preto sa v týchto prípadoch prechádza na oddelený (dvojrúrkový) systém s priemerom 80 mm, kde je nasávanie vzduchu a odvod spalín vedený dvoma samostatnými potrubiami, ktoré môžu ísť aj rôznymi trasami (napríklad odvod spalín nad strechu a nasávanie vzduchu bočnou stenou). Tento systém sa v odbornej terminológii označuje ako Ø80/Ø80 alebo C83/C93 podľa spôsobu vyústenia a je bežný pri kaskádach kotlov, pri kotloch s vyšším výkonom alebo tam, kde treba prekonať väčšiu vzdialenosť k fasáde či streche.

Diely oddeleného systému ATTACK KT s priemerom 80 mm sú vyrobené z polypropylénu (PP) – materiálu, ktorý je dlhodobo odolný voči kyslému kondenzátu vznikajúcemu pri kondenzácii spalín, má nízku hmotnosť a nízky súčiniteľ trenia, čo znižuje tlakové straty na dlhších trasách. Keďže ide o oddelené potrubia, obe (výfukové aj sacie) musia byť vedené s rovnakým sklonom a rovnakou logikou ako koaxiálne potrubie – spaliny sa nesmú hromadiť vo vodorovných úsekoch a kondenzát sa musí vždy vracať samospádom smerom ku kotlu alebo do zachytávača.

Rozdeľovač – prechod z koaxiálneho na oddelený systém

Rozdeľovač je prvok, ktorý rozdeľuje jedno koaxiálne potrubie 60/100 mm vychádzajúce z kotla na dve samostatné rúry s priemerom 80 mm – jednu pre odvod spalín a druhú pre nasávanie spaľovacieho vzduchu. Používa sa všade tam, kde treba prekonať dlhšiu trasu, než akú umožňuje koaxiálne potrubie samotné, alebo kde je potrebné viesť nasávanie a výfuk odlišnými trasami (napríklad výfuk nad strechu a nasávanie bočnou stenou technickej miestnosti).

Vyhotovenie „zvislý/vodorovný" (univerzálne) sa dá namontovať v oboch polohách podľa potreby konkrétnej inštalácie, zatiaľ čo vyhotovenie „zvislý" je určené výhradne na zvislú montáž hneď za kotol, z ktorého ďalej pokračujú dve samostatné zvislé (alebo následne odklonené) vetvy. Materiálová kombinácia hliník/hliník sa využíva tam, kde sa aj sacia vetva vedie kovovým potrubím (napríklad kvôli požiadavke na väčšiu mechanickú odolnosť trasy), zatiaľ čo kombinácia hliník/PP je bežnejšia – výfuková (spalinová) vetva ostáva hliníková a nasávacia vetva prechádza na ľahší polypropylén.

Príklad typického zapojenia v reálnej inštalácii:
kotol → príruba → rozdeľovač 60/100 → 80/80 → samostatná spalinová vetva (Ø80) nad strechu + samostatná saciu vetva (Ø80) bočnou stenou.

Postup montáže krok za krokom

1. Osaďte rozdeľovač bezprostredne za výstup z kotla (alebo za prírubu), skontrolujte správnu orientáciu podľa vyhotovenia (zvislé/vodorovné, resp. iba zvislé pri PLUS zvislom type).
2. Naplánujte trasy oboch vetiev (výfuk aj nasávanie) tak, aby každá samostatne vyhovovala maximálnej dĺžke uvedenej v návode ku kotlu.
3. Napojte na výfukovú vetvu ďalšie diely (rúrky, kolená, komínovú koncovku) s dodržaním spádu min. 3° ku kotlu.
4. Napojte saciu vetvu, skontrolujte, že jej vyústenie nie je v tesnej blízkosti výfukového vyústenia (riziko spätného nasávania spalín).
5. Po zapojení oboch vetiev vykonajte kontrolu tesnosti všetkých spojov na rozdeľovači aj nadväzujúcich dieloch.

Materiál a konštrukcia

Rozdeľovač kombinuje dva materiály podľa nárokov na jednotlivé vetvy: výfuková (spalinová) vetva ostáva hliníková, keďže je v priamom kontakte s teplými spalinami a musí zvládať vyššie teploty pri štarte kotla, zatiaľ čo sacia (nasávacia) vetva prechádza na ľahší polypropylén, ktorý stačí na dopravu studeného spaľovacieho vzduchu a znižuje celkovú hmotnosť aj cenu diela.

Systémové zaradenie: prechod z koaxiálneho na oddelený (rozdeľovač). Vyhotovenie: zvislé aj vodorovné.

Kompatibilita s kotlami ATTACK

Diel PR51 je určený pre pripojovací systém spoločný celému radu nástenných kondenzačných kotlov ATTACK ACKT20, ACKT28 a ACKT48 (Condensing KT rad), ATTACK KST24 (Condensing KST) a ATTACK KZT25 (Condensing KZT). Pred objednávkou odporúčame overiť v návode na montáž ku konkrétnemu modelu kotla presný typ pripojovacieho hrdla a maximálnu povolenú dĺžku odťahovej trasy, keďže tá sa môže mierne líšiť podľa výkonu kotla (20, 28 alebo 48 kW pri rade KT).

Montáž a upozornenia

Rozdeľovač sa montuje bezprostredne za výstup z kotla (prípadne za prírubu), pričom sa už pri návrhu trasy počíta s tým, že od tohto bodu ďalej pokračujú dve samostatné vetvy s vlastnými dĺžkovými limitmi podľa návodu ku kotlu. Pri vodorovnom osadení univerzálneho vyhotovenia treba skontrolovať v návode výrobcu povolenú orientáciu, aby sa nezhoršilo odvádzanie kondenzátu z výfukovej vetvy.

Všeobecne platí, že vodorovné úseky odťahu musia mať spád minimálne 3° smerom ku kotlu alebo k najbližšiemu zachytávaču kondenzu, aby sa kondenzát nehromadil v potrubí. Montáž by mala vykonávať osoba s odbornou spôsobilosťou na montáž plynových spotrebičov a ich odťahových systémov, v súlade s návodom na montáž ku konkrétnemu kotlu a s normou STN EN 15287.

Normy a bezpečnostné požiadavky

Montáž odťahu spalín ku kondenzačným kotlom sa na Slovensku riadi predovšetkým normou STN EN 15287 (Komíny – Navrhovanie, uskutočňovanie a preberanie komínov – Časť 1: Komíny pre spotrebiče s ventilátorom), ktorá stanovuje minimálne odstupy vyústenia od okien, vetracích otvorov, susedných pozemkov a od úrovne terénu, ako aj minimálnu výšku vyústenia nad strešnou rovinou. Samotný kotol a jeho odťahový systém musia zároveň spĺňať požiadavky STN EN 483 (plynové kotly typu C) a byť namontované v súlade s TPP (technicko-prevádzkovými predpismi) platnými pre plynové zariadenia.

Montáž smie vykonávať iba osoba s odbornou spôsobilosťou na montáž a servis plynových spotrebičov, ktorá po dokončení vystaví revíznu správu alebo protokol o uvedení do prevádzky. Pri akejkoľvek zmene trasy oproti pôvodnému schválenému návrhu (napr. dodatočné predĺženie trasy, zmena počtu kolien) je potrebné prekontrolovať, či sa kotol stále nachádza v rámci parametrov povolených výrobcom – v opačnom prípade hrozí nielen porucha kotla, ale aj strata záruky a v krajnom prípade bezpečnostné riziko úniku spalín.

Údržba a servisná kontrola

Pri rozdeľovači sa pri servisnej prehliadke kontroluje tesnosť oboch výstupných spojov a to, že sa v mieste rozdvojenia netvorí neželaná kondenzácia mimo predpokladanej odtokovej cesty – najmä pri prechode z kovovej na plastovú vetvu, kde môžu byť rozdielne tepelné rozťažnosti materiálov.

Odporúčaný interval kontroly celej odťahovej trasy je jedenkrát ročne, spravidla v rámci pravidelnej servisnej prehliadky kotla vykonávanej autorizovaným servisným technikom. Pri tejto príležitosti sa kontroluje aj tento konkrétny diel, priechodnosť kondenzátnej cesty a celkový stav spojov na celej trase od kotla po vyústenie von z budovy.

Typické scenáre nasadenia

Scenár 1 – dlhá trasa presahujúca limit koaxiálneho potrubia: vzdialenosť od kotla po fasádu alebo strechu presahuje maximálnu povolenú dĺžku pre 60/100 mm, rozdeľovač preto hneď za kotlom prevedie trasu na oddelený systém Ø80/Ø80 s nižšími tlakovými stratami.

Scenár 2 – nasávanie a výfuk potrebujú viesť rôznymi smermi: stavebná dispozícia vyžaduje, aby sa spaliny odviedli nad strechu, zatiaľ čo spaľovací vzduch sa nasáva bočnou stenou technickej miestnosti – rozdeľovač umožňuje obe vetvy viesť úplne nezávisle.

Súvisiace diely v ponuke ATTACK KT

Univerzálny rozdeľovač so zmiešaným materiálom (AL/PP) dopĺňa v ponuke zvislé PLUS vyhotovenie PR51A (rovnaký materiálový mix, iba zvislá montáž) a celohliníkové univerzálne vyhotovenie PR51B. Voľba PR51 je vhodná tam, kde nie je vopred isté, či sa rozdeľovač bude montovať zvisle alebo vodorovne.

Kompletný prehľad všetkých dielov systému odťahu spalín ATTACK KT / KT PLUS (kolená, predĺženia, komínové koncovky, zachytávače kondenzu aj rozdeľovače pre priemery 60/100 mm a 80 mm) nájdete v kategórii Kondenzačné kotly > odťahy spalín, dymovody > príslušenstvo pre značky > Attack na tomto e-shope.

Zhrnutie

ATTACK KT rozdeľovač zvislý/vodorovný priemer 60/100 - priemer 80/80, AL/PP (kód PR51) je diel typu rozdeľovač – univerzálny (zvislý aj vodorovný) s priemerom 60/100 mm → 80/80 mm vyrobený z materiálu hliník (AL) na výfukovej vetve, polypropylén (PP) na sacej vetve, patriaci do systému prechod z koaxiálneho na oddelený (rozdeľovač). Odporúčaná orientácia montáže: zvislé aj vodorovné. Diel je určený pre kotly ATTACK ACKT20, ACKT28 a ACKT48 (Condensing KT rad), ATTACK KST24 (Condensing KST) a ATTACK KZT25 (Condensing KZT) a je súčasťou širšej ponuky odťahových dielov ATTACK KT dostupných na tomto e-shope, čo umožňuje poskladať kompletnú trasu odťahu spalín presne podľa dispozície konkrétnej inštalácie.

Často kladené otázky

Kedy zvoliť univerzálny rozdeľovač PR51 namiesto zvislého vyhotovenia PR51A?
Univerzálne vyhotovenie PR51 sa dá namontovať v zvislej aj vodorovnej polohe podľa potreby konkrétnej dispozície, čo oceníte najmä pri neštandardnom umiestnení kotla (napríklad bočný vývod v nízkom priestore), zatiaľ čo PR51A je určený výhradne na zvislú montáž hneď za kotol so zvislým vývodom.

Dá sa rozdeľovač PR51 doobjednať dodatočne, ak bola pôvodná inštalácia navrhnutá iba na koaxiálne potrubie?
Áno, pokiaľ pripojovacie hrdlo kotla zodpovedá štandardnému rozmeru radu ATTACK Condensing, dá sa rozdeľovač PR51 doplniť aj dodatočne pri úprave existujúcej trasy, napríklad ak sa ukáže, že pôvodne navrhnutá dĺžka koaxiálneho potrubia nepostačuje.

Musím mať pri kondenzačnom kotli ATTACK funkčný komín?
Nie. Kondenzačné kotly ATTACK Condensing KT, KST a KZT majú uzavretú spaľovaciu komoru s núteným ťahom – vzduch na spaľovanie nasávajú zvonka a spaliny odvádzajú cez vlastný odťahový systém (koaxiálny 60/100 mm alebo oddelený Ø80/Ø80). Murovaný komín teda nie je potrebný, postačuje prestup stenou alebo strechou pre plastovo-hliníkové potrubie.

Aká je maximálna dĺžka odťahu spalín pri koaxiálnom potrubí 60/100 mm?
Presná hodnota závisí od konkrétneho modelu kotla (ACKT20, ACKT28, ACKT48, KST24 alebo KZT25) a je uvedená v montážnom návode – spravidla ide o ekvivalentnú dĺžku 10 – 15 m, pričom koleno 90° sa počíta ako cca 1 – 1,5 m a koleno 45° ako cca 0,5 m priameho potrubia. Presiahnutie limitu zvyšuje odpor a môže spôsobiť poruchové hlásenie kotla.

Prečo z odťahu spalín vlastne kvapká voda?
Kondenzačný kotol ochladzuje spaliny natoľko, že vodná para v nich obsiahnutá kondenzuje – práve z tohto tepla navyše kotol získava svoju vysokú účinnosť. Vznikajúci kondenzát je mierne kyslý a musí byť odvedený cez zachytávač kondenzu do sifónu kotla; preto majú všetky vodorovné úseky potrubia predpísaný spád smerom ku kotlu alebo k zachytávaču.

Dá sa koaxiálne potrubie 60/100 mm kombinovať s oddeleným systémom Ø80/Ø80?
Áno, presne na to slúži rozdeľovač (napr. PR51, PR51A alebo PR51B), ktorý rozdelí jedno koaxiálne potrubie z kotla na dve samostatné rúry Ø80 mm. Používa sa pri dlhších trasách alebo keď treba viesť nasávanie a výfuk odlišnými smermi.

Môžem diely rôznych priemerov alebo od iného výrobcu kombinovať s odťahovým systémom ATTACK?
Odporúča sa použiť certifikovaný systém od toho istého výrobcu, ktorý je uvedený v návode ku konkrétnemu kotlu (u kotlov ATTACK Condensing ide o systém ATTACK KT/KT PLUS). Kombinovanie dielov rôznych priemerov, materiálov alebo od iných výrobcov môže znamenať netesnosti, nesprávny odvod kondenzátu a stratu záruky na kotol.

Ako často treba kontrolovať odťahové potrubie a zachytávač kondenzu?
Odporúča sa vizuálna kontrola tesnosti spojov a priechodnosti zachytávača kondenzu minimálne raz ročne, ideálne pri pravidelnej servisnej prehliadke kotla. Pri fasádnom alebo strešnom vyústení treba tiež skontrolovať, či mriežka koncovky nie je upchatá lístím, hmyzom alebo snehom.

Je potrebné odťah spalín izolovať?
Pri vedení odťahu vykurovaným priestorom izolácia zvyčajne nie je nutná, keďže povrchová teplota koaxiálneho potrubia je nízka. Pri dlhších úsekoch vedených nevykurovaným priestorom (podkrovie, fasáda) alebo pri riziku zrážania vlhkosti na povrchu potrubia sa odporúča doplnková izolácia, najmä v mieste zachytávača kondenzu, aby nezamŕzal.

Čo sa stane, ak je odťah spalín poddimenzovaný alebo príliš dlhý?
Kotol pri prekročení maximálnej ekvivalentnej dĺžky odťahu alebo pri netesnostiach spravidla vyhlási poruchu súvisiacu s prietokom spalín/vzduchu (porucha ventilátora, tlakového spínača alebo spalinovej cesty) a odstaví sa z bezpečnostných dôvodov. Riešením je prepočítanie trasy podľa návodu a prípadná úprava (kratšia trasa, menej kolien, alebo prechod na oddelený systém Ø80/Ø80).

Dá sa tento diel použiť aj pri kaskádovom zapojení viacerých kotlov?
Pri kaskádach s viacerými kotlami sa spravidla využíva oddelený systém Ø80/Ø80 so spoločným zberným komínom, prípadne so samostatnými koncovkami pre každý kotol podľa projektovej dokumentácie kaskády. Konkrétne komponenty (predĺženia, kolená, rozdeľovače) sú kompatibilné aj v tomto zapojení, treba však dodržať minimálne odstupy vyústení podľa STN EN 15287.

Ako zistím, ktoré diely presne potrebujem na moju inštaláciu?
Najspoľahlivejšie je vychádzať z montážneho návodu ku konkrétnemu modelu kotla (ACKT20/28/48, KST24, KZT25), ktorý obsahuje schémy typových zapojení a maximálne povolené dĺžky. Pri zložitejšej alebo netypickej dispozícii (dlhá trasa, prestup viacerými podlažiami, kaskáda) odporúčame konzultáciu s montážnou firmou alebo priamo s predajcom pred objednaním presného počtu kusov.

Musí sa kondenzát z odťahu spalín pred vypustením do kanalizácie neutralizovať?
Pri bežných rodinných domoch s malým výkonom kotla sa vzhľadom na malé množstvo kondenzátu a jeho zriedenie ostatnou odpadovou vodou neutralizácia spravidla nevyžaduje, treba sa však riadiť platnou legislatívou a požiadavkami správcu kanalizácie v danej lokalite. Pri väčších výkonoch alebo kaskádach kotlov sa odporúča osadiť neutralizačné zariadenie kondenzátu pred jeho vypustením do verejnej kanalizácie.

Je prevádzka kondenzačného kotla s týmto typom odťahu hlučnejšia ako pri klasickom komíne?
Núteným ťahom (ventilátorom kotla) môže byť spojený mierny prevádzkový hluk, ktorý je však pri správne namontovanej a mechanicky upevnenej trase (bez voľne kmitajúcich úsekov potrubia) minimálny a bežne porovnateľný alebo nižší než hluk klasického atmosférického kotla s odťahom cez komín.

Dá sa montáž tohto dielu zvládnuť svojpomocne, alebo je nutný odborník?
Samotné mechanické spojenie dielov (zásuvný systém) je jednoduché, no zapojenie odťahu ku kondenzačnému kotlu, výpočet maximálnej dĺžky trasy a uvedenie kotla do prevádzky musí vykonať osoba s odbornou spôsobilosťou na montáž plynových spotrebičov – ide o podmienku výrobcu aj o zákonnú požiadavku pre zachovanie záruky a bezpečnú prevádzku.

Ovplyvňuje počet a typ týchto dielov spotrebu plynu alebo účinnosť kotla?
Priamo spotrebu neovplyvňujú, nepriamo však áno – čím väčší je odpor odťahovej trasy (veľa kolien, dlhá trasa na hranici limitu), tým viac energie musí ventilátor kotla vynaložiť na prekonanie tohto odporu a tým skôr môže kotol obmedziť výkon alebo nahlásiť poruchu. Návrh trasy s čo najmenším potrebným počtom dielov je preto vhodný aj z hľadiska hospodárnosti prevádzky.

Záruka

Na tento diel odťahového systému ATTACK sa vzťahuje záruka 24 mesiacov od dátumu expedície zo skladu, rovnako ako na ostatné príslušenstvo ku kondenzačným kotlom ATTACK. Pri reklamácii odporúčame uchovať doklad o kúpe a v prípade potreby aj fotodokumentáciu spôsobu montáže, keďže pri odťahových systémoch je funkčnosť úzko previazaná so správnosťou inštalácie (dodržanie sklonu, maximálnej dĺžky trasy a odstupov podľa návodu).
