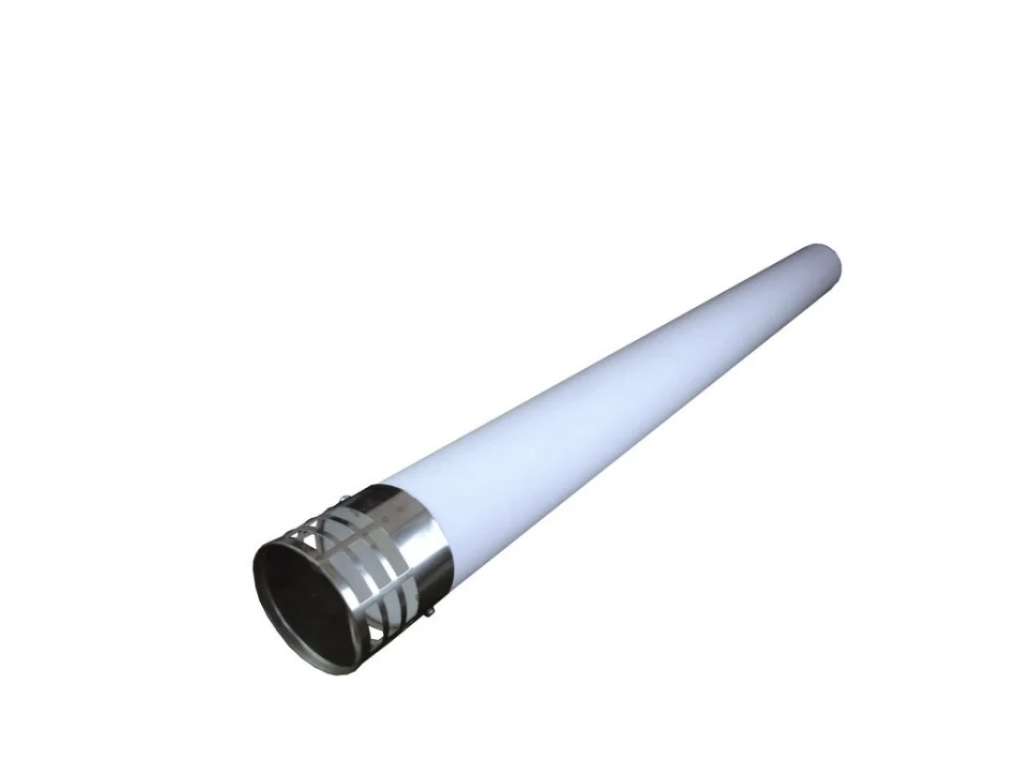

ATTACK KT rúrka výfuku a sania 1 m, priemer 80, PP

Podrobný popis

ATTACK KT rúrka výfuku a sania 1 m, priemer 80, PP je súčasťou originálneho systému odťahu spalín a nasávania spaľovacieho vzduchu ATTACK KT / KT PLUS, určeného pre nástenné kondenzačné plynové kotly ATTACK Condensing. Tento diel patrí do kategórie: rúrka výfuku alebo sania 1000 mm, priemer 80 mm, materiál polypropylén (PP).

Uzavretá spaľovacia komora a odťah spalín pri kondenzačných kotloch ATTACK

Pri väčších výkonoch alebo pri zložitejších trasách odťahu (dlhšie vedenie, viac zmien smeru, spoločné komínové teleso pre viac kotlov) sa koaxiálne potrubie 60/100 mm už nedokáže použiť efektívne – prietokové odpory by boli príliš vysoké a výkon kotla by bol obmedzený. Preto sa v týchto prípadoch prechádza na oddelený (dvojrúrkový) systém s priemerom 80 mm, kde je nasávanie vzduchu a odvod spalín vedený dvoma samostatnými potrubiami, ktoré môžu ísť aj rôznymi trasami (napríklad odvod spalín nad strechu a nasávanie vzduchu bočnou stenou). Tento systém sa v odbornej terminológii označuje ako Ø80/Ø80 alebo C83/C93 podľa spôsobu vyústenia a je bežný pri kaskádach kotlov, pri kotloch s vyšším výkonom alebo tam, kde treba prekonať väčšiu vzdialenosť k fasáde či streche.

Diely oddeleného systému ATTACK KT s priemerom 80 mm sú vyrobené z polypropylénu (PP) – materiálu, ktorý je dlhodobo odolný voči kyslému kondenzátu vznikajúcemu pri kondenzácii spalín, má nízku hmotnosť a nízky súčiniteľ trenia, čo znižuje tlakové straty na dlhších trasách. Keďže ide o oddelené potrubia, obe (výfukové aj sacie) musia byť vedené s rovnakým sklonom a rovnakou logikou ako koaxiálne potrubie – spaliny sa nesmú hromadiť vo vodorovných úsekoch a kondenzát sa musí vždy vracať samospádom smerom ku kotlu alebo do zachytávača.

Rúrka Ø80 – stavebný diel oddeleného systému

Táto rúrka s priemerom 80 mm sa v oddelenom systéme používa univerzálne – rovnaký diel slúži na predĺženie sacej (nasávanie spaľovacieho vzduchu) aj výfukovej (odvod spalín) vetvy, keďže obe potrubia majú v systéme Ø80/Ø80 rovnaký priemer aj materiál. Kombináciou viacerých kusov 1 m sa doladí presná dĺžka oboch vetiev podľa dispozície miestnosti a trasy k streche alebo fasáde – rovnako ako pri koaxiálnom systéme platí, že súčet dĺžok rovných úsekov a ekvivalentných dĺžok kolien nesmie prekročiť maximum uvedené v návode ku konkrétnemu kotlu (pre oddelený systém spravidla podstatne vyššie, keďže tlakové straty pri dvoch samostatných Ø80 potrubiach sú nižšie než pri koaxiálnom 60/100 mm vedení).

Pri montáži viacerých kusov za sebou sa dbá na rovnaký sklon (min. 3° smerom ku kotlu resp. k zachytávaču kondenzu) na výfukovej vetve, aby kondenzát nezostával v potrubí, a na mechanické upevnenie objímkami v intervaloch podľa návodu, keďže dlhšie vodorovné úseky PP potrubia bez podopretia môžu časom prehnúť.

Dĺžka dielu: 1000 mm.

Príklad typického zapojenia v reálnej inštalácii:
kotol → rozdeľovač 60/100→80/80 → rúrka Ø80 (výfuk) + rúrka Ø80 (nasávanie) → obe vetvy pokračujú ku komínovým koncovkám.

Postup montáže krok za krokom

1. Spočítajte potrebný počet metrových kusov osobitne pre výfukovú a osobitne pre saciu vetvu podľa reálnej dĺžky trasy.
2. Diely spájajte zásuvným systémom, kontrolujte správny smer zasunutia podľa značenia.
3. Na výfukovej vetve dodržte spád min. 3° ku kotlu alebo k zachytávaču kondenzu na celej dĺžke.
4. Dlhšie úseky podoprite objímkami v intervaloch podľa návodu na montáž, aby sa potrubie časom neprehlo.
5. Po zapojení oboch vetiev skontrolujte tesnosť spojov na celej trase.

Materiál a konštrukcia

Polypropylén je materiál dlhodobo odolný voči kyslému kondenzátu, ktorý vzniká pri kondenzácii vodnej pary zo spalín – na rozdiel od kovových materiálov nekoroduje ani pri trvalom kontakte s kondenzátom s nízkym pH. Má tiež nízku hmotnosť, čo zjednodušuje montáž na dlhších trasách, a nízky súčiniteľ trenia vnútorného povrchu, vďaka čomu sú tlakové straty na dlhších úsekoch nižšie než pri kovovom potrubí porovnateľného priemeru.

Systémové zaradenie: oddelený (Ø80/Ø80). Vyhotovenie: zvislé aj vodorovné.

Kompatibilita s kotlami ATTACK

Diel PR45 je určený pre pripojovací systém spoločný celému radu nástenných kondenzačných kotlov ATTACK ACKT20, ACKT28 a ACKT48 (Condensing KT rad), ATTACK KST24 (Condensing KST) a ATTACK KZT25 (Condensing KZT). Pred objednávkou odporúčame overiť v návode na montáž ku konkrétnemu modelu kotla presný typ pripojovacieho hrdla a maximálnu povolenú dĺžku odťahovej trasy, keďže tá sa môže mierne líšiť podľa výkonu kotla (20, 28 alebo 48 kW pri rade KT).

Montáž a upozornenia

Rúrky Ø80 sa spájajú rovnakým zásuvným systémom ako koaxiálne diely, tesnenie je súčasťou spoja. Na vodorovných úsekoch výfukovej vetvy sa dodržiava spád min. 3° ku kotlu, dlhšie úseky sa mechanicky podopierajú objímkami (spravidla každý 1 – 1,5 m) podľa návodu na montáž.

Všeobecne platí, že vodorovné úseky odťahu musia mať spád minimálne 3° smerom ku kotlu alebo k najbližšiemu zachytávaču kondenzu, aby sa kondenzát nehromadil v potrubí. Montáž by mala vykonávať osoba s odbornou spôsobilosťou na montáž plynových spotrebičov a ich odťahových systémov, v súlade s návodom na montáž ku konkrétnemu kotlu a s normou STN EN 15287.

Normy a bezpečnostné požiadavky

Montáž odťahu spalín ku kondenzačným kotlom sa na Slovensku riadi predovšetkým normou STN EN 15287 (Komíny – Navrhovanie, uskutočňovanie a preberanie komínov – Časť 1: Komíny pre spotrebiče s ventilátorom), ktorá stanovuje minimálne odstupy vyústenia od okien, vetracích otvorov, susedných pozemkov a od úrovne terénu, ako aj minimálnu výšku vyústenia nad strešnou rovinou. Samotný kotol a jeho odťahový systém musia zároveň spĺňať požiadavky STN EN 483 (plynové kotly typu C) a byť namontované v súlade s TPP (technicko-prevádzkovými predpismi) platnými pre plynové zariadenia.

Montáž smie vykonávať iba osoba s odbornou spôsobilosťou na montáž a servis plynových spotrebičov, ktorá po dokončení vystaví revíznu správu alebo protokol o uvedení do prevádzky. Pri akejkoľvek zmene trasy oproti pôvodnému schválenému návrhu (napr. dodatočné predĺženie trasy, zmena počtu kolien) je potrebné prekontrolovať, či sa kotol stále nachádza v rámci parametrov povolených výrobcom – v opačnom prípade hrozí nielen porucha kotla, ale aj strata záruky a v krajnom prípade bezpečnostné riziko úniku spalín.

Údržba a servisná kontrola

Rovné úseky Ø80 sa pri správnej montáži (spád, mechanické upevnenie objímkami) neopotrebúvajú. Pri dlhších vodorovných úsekoch sa pri servisnej prehliadke odporúča skontrolovať priehyb a stav objímkových úchytov.

Odporúčaný interval kontroly celej odťahovej trasy je jedenkrát ročne, spravidla v rámci pravidelnej servisnej prehliadky kotla vykonávanej autorizovaným servisným technikom. Pri tejto príležitosti sa kontroluje aj tento konkrétny diel, priechodnosť kondenzátnej cesty a celkový stav spojov na celej trase od kotla po vyústenie von z budovy.

Typické scenáre nasadenia

Scenár 1 – predĺženie oboch vetiev oddeleného systému cez podkrovie: za rozdeľovačom pokračujú výfuková aj sacia vetva zvisle k streche, potrebný počet metrov Ø80 rúrky sa použije na oboch stranách rovnako.

Scenár 2 – vedenie sacej vetvy bočnou stenou pri výfuku cez strechu: výfuková vetva stúpa k streche, sacia vetva sa krátkym vodorovným úsekom Ø80 rúrky vyvedie samostatne cez bočnú stenu technickej miestnosti.

Súvisiace diely v ponuke ATTACK KT

Táto univerzálna rúrka Ø80 dopĺňa v ponuke oddeleného systému komínovú súpravu PR50 (finálny strešný prvok) a rozdeľovače PR51/PR51A/PR51B (prechod z koaxiálneho systému). Kombináciou potrebného počtu metrov PR45 na oboch vetvách (výfuk aj nasávanie) sa poskladá presná dĺžka trasy od rozdeľovača po strešnú súpravu.

Kompletný prehľad všetkých dielov systému odťahu spalín ATTACK KT / KT PLUS (kolená, predĺženia, komínové koncovky, zachytávače kondenzu aj rozdeľovače pre priemery 60/100 mm a 80 mm) nájdete v kategórii Kondenzačné kotly > odťahy spalín, dymovody > príslušenstvo pre značky > Attack na tomto e-shope.

Zhrnutie

ATTACK KT rúrka výfuku a sania 1 m, priemer 80, PP (kód PR45) je diel typu rúrka výfuku alebo sania 1000 mm s priemerom 80 mm vyrobený z materiálu polypropylén (PP), patriaci do systému oddelený (Ø80/Ø80). Odporúčaná orientácia montáže: zvislé aj vodorovné. Diel je určený pre kotly ATTACK ACKT20, ACKT28 a ACKT48 (Condensing KT rad), ATTACK KST24 (Condensing KST) a ATTACK KZT25 (Condensing KZT) a je súčasťou širšej ponuky odťahových dielov ATTACK KT dostupných na tomto e-shope, čo umožňuje poskladať kompletnú trasu odťahu spalín presne podľa dispozície konkrétnej inštalácie.

Často kladené otázky

Dá sa rúrka Ø80 (PR45) použiť súčasne na výfukovú aj saciu vetvu v tej istej inštalácii?
Áno, diel je univerzálny – rovnaký typ rúrky sa používa na oboch vetvách oddeleného systému Ø80/Ø80, keďže majú rovnaký priemer aj materiálové nároky. Pri objednávaní preto stačí spočítať celkový potrebný počet metrov pre obe vetvy dohromady.

Je potrebné rúrky PR45 na výfukovej vetve dodatočne izolovať?
Pri vedení vo vykurovanom priestore izolácia zvyčajne nie je nutná, no pri dlhších úsekoch v nevykurovanom priestore alebo pri riziku zrážania vlhkosti na povrchu potrubia sa izolácia odporúča, podobne ako pri koaxiálnom systéme.

Musím mať pri kondenzačnom kotli ATTACK funkčný komín?
Nie. Kondenzačné kotly ATTACK Condensing KT, KST a KZT majú uzavretú spaľovaciu komoru s núteným ťahom – vzduch na spaľovanie nasávajú zvonka a spaliny odvádzajú cez vlastný odťahový systém (koaxiálny 60/100 mm alebo oddelený Ø80/Ø80). Murovaný komín teda nie je potrebný, postačuje prestup stenou alebo strechou pre plastovo-hliníkové potrubie.

Aká je maximálna dĺžka odťahu spalín pri koaxiálnom potrubí 60/100 mm?
Presná hodnota závisí od konkrétneho modelu kotla (ACKT20, ACKT28, ACKT48, KST24 alebo KZT25) a je uvedená v montážnom návode – spravidla ide o ekvivalentnú dĺžku 10 – 15 m, pričom koleno 90° sa počíta ako cca 1 – 1,5 m a koleno 45° ako cca 0,5 m priameho potrubia. Presiahnutie limitu zvyšuje odpor a môže spôsobiť poruchové hlásenie kotla.

Prečo z odťahu spalín vlastne kvapká voda?
Kondenzačný kotol ochladzuje spaliny natoľko, že vodná para v nich obsiahnutá kondenzuje – práve z tohto tepla navyše kotol získava svoju vysokú účinnosť. Vznikajúci kondenzát je mierne kyslý a musí byť odvedený cez zachytávač kondenzu do sifónu kotla; preto majú všetky vodorovné úseky potrubia predpísaný spád smerom ku kotlu alebo k zachytávaču.

Dá sa koaxiálne potrubie 60/100 mm kombinovať s oddeleným systémom Ø80/Ø80?
Áno, presne na to slúži rozdeľovač (napr. PR51, PR51A alebo PR51B), ktorý rozdelí jedno koaxiálne potrubie z kotla na dve samostatné rúry Ø80 mm. Používa sa pri dlhších trasách alebo keď treba viesť nasávanie a výfuk odlišnými smermi.

Môžem diely rôznych priemerov alebo od iného výrobcu kombinovať s odťahovým systémom ATTACK?
Odporúča sa použiť certifikovaný systém od toho istého výrobcu, ktorý je uvedený v návode ku konkrétnemu kotlu (u kotlov ATTACK Condensing ide o systém ATTACK KT/KT PLUS). Kombinovanie dielov rôznych priemerov, materiálov alebo od iných výrobcov môže znamenať netesnosti, nesprávny odvod kondenzátu a stratu záruky na kotol.

Ako často treba kontrolovať odťahové potrubie a zachytávač kondenzu?
Odporúča sa vizuálna kontrola tesnosti spojov a priechodnosti zachytávača kondenzu minimálne raz ročne, ideálne pri pravidelnej servisnej prehliadke kotla. Pri fasádnom alebo strešnom vyústení treba tiež skontrolovať, či mriežka koncovky nie je upchatá lístím, hmyzom alebo snehom.

Je potrebné odťah spalín izolovať?
Pri vedení odťahu vykurovaným priestorom izolácia zvyčajne nie je nutná, keďže povrchová teplota koaxiálneho potrubia je nízka. Pri dlhších úsekoch vedených nevykurovaným priestorom (podkrovie, fasáda) alebo pri riziku zrážania vlhkosti na povrchu potrubia sa odporúča doplnková izolácia, najmä v mieste zachytávača kondenzu, aby nezamŕzal.

Čo sa stane, ak je odťah spalín poddimenzovaný alebo príliš dlhý?
Kotol pri prekročení maximálnej ekvivalentnej dĺžky odťahu alebo pri netesnostiach spravidla vyhlási poruchu súvisiacu s prietokom spalín/vzduchu (porucha ventilátora, tlakového spínača alebo spalinovej cesty) a odstaví sa z bezpečnostných dôvodov. Riešením je prepočítanie trasy podľa návodu a prípadná úprava (kratšia trasa, menej kolien, alebo prechod na oddelený systém Ø80/Ø80).

Dá sa tento diel použiť aj pri kaskádovom zapojení viacerých kotlov?
Pri kaskádach s viacerými kotlami sa spravidla využíva oddelený systém Ø80/Ø80 so spoločným zberným komínom, prípadne so samostatnými koncovkami pre každý kotol podľa projektovej dokumentácie kaskády. Konkrétne komponenty (predĺženia, kolená, rozdeľovače) sú kompatibilné aj v tomto zapojení, treba však dodržať minimálne odstupy vyústení podľa STN EN 15287.

Ako zistím, ktoré diely presne potrebujem na moju inštaláciu?
Najspoľahlivejšie je vychádzať z montážneho návodu ku konkrétnemu modelu kotla (ACKT20/28/48, KST24, KZT25), ktorý obsahuje schémy typových zapojení a maximálne povolené dĺžky. Pri zložitejšej alebo netypickej dispozícii (dlhá trasa, prestup viacerými podlažiami, kaskáda) odporúčame konzultáciu s montážnou firmou alebo priamo s predajcom pred objednaním presného počtu kusov.

Musí sa kondenzát z odťahu spalín pred vypustením do kanalizácie neutralizovať?
Pri bežných rodinných domoch s malým výkonom kotla sa vzhľadom na malé množstvo kondenzátu a jeho zriedenie ostatnou odpadovou vodou neutralizácia spravidla nevyžaduje, treba sa však riadiť platnou legislatívou a požiadavkami správcu kanalizácie v danej lokalite. Pri väčších výkonoch alebo kaskádach kotlov sa odporúča osadiť neutralizačné zariadenie kondenzátu pred jeho vypustením do verejnej kanalizácie.

Je prevádzka kondenzačného kotla s týmto typom odťahu hlučnejšia ako pri klasickom komíne?
Núteným ťahom (ventilátorom kotla) môže byť spojený mierny prevádzkový hluk, ktorý je však pri správne namontovanej a mechanicky upevnenej trase (bez voľne kmitajúcich úsekov potrubia) minimálny a bežne porovnateľný alebo nižší než hluk klasického atmosférického kotla s odťahom cez komín.

Dá sa montáž tohto dielu zvládnuť svojpomocne, alebo je nutný odborník?
Samotné mechanické spojenie dielov (zásuvný systém) je jednoduché, no zapojenie odťahu ku kondenzačnému kotlu, výpočet maximálnej dĺžky trasy a uvedenie kotla do prevádzky musí vykonať osoba s odbornou spôsobilosťou na montáž plynových spotrebičov – ide o podmienku výrobcu aj o zákonnú požiadavku pre zachovanie záruky a bezpečnú prevádzku.

Ovplyvňuje počet a typ týchto dielov spotrebu plynu alebo účinnosť kotla?
Priamo spotrebu neovplyvňujú, nepriamo však áno – čím väčší je odpor odťahovej trasy (veľa kolien, dlhá trasa na hranici limitu), tým viac energie musí ventilátor kotla vynaložiť na prekonanie tohto odporu a tým skôr môže kotol obmedziť výkon alebo nahlásiť poruchu. Návrh trasy s čo najmenším potrebným počtom dielov je preto vhodný aj z hľadiska hospodárnosti prevádzky.

Záruka

Na tento diel odťahového systému ATTACK sa vzťahuje záruka 24 mesiacov od dátumu expedície zo skladu, rovnako ako na ostatné príslušenstvo ku kondenzačným kotlom ATTACK. Pri reklamácii odporúčame uchovať doklad o kúpe a v prípade potreby aj fotodokumentáciu spôsobu montáže, keďže pri odťahových systémoch je funkčnosť úzko previazaná so správnosťou inštalácie (dodržanie sklonu, maximálnej dĺžky trasy a odstupov podľa návodu).
