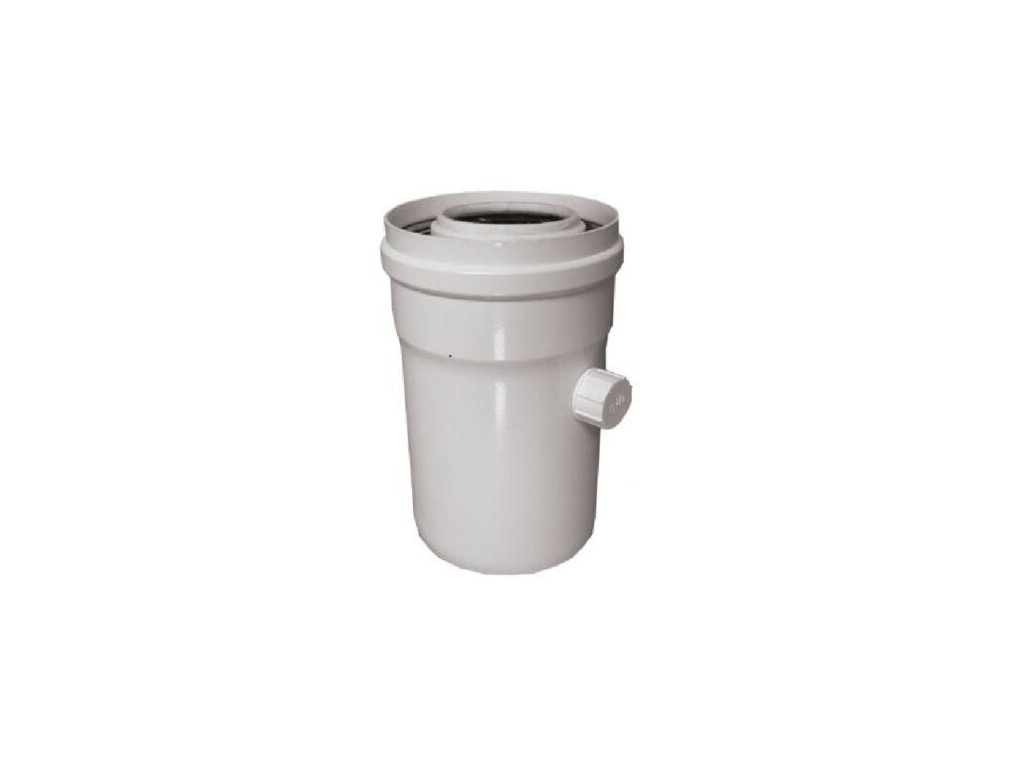

ATTACK PLUS zachytávač kondenzu zvislý - vonkajší, 60/100, AL

Podrobný popis

ATTACK PLUS zachytávač kondenzu zvislý - vonkajší, 60/100, AL je súčasťou originálneho systému odťahu spalín a nasávania spaľovacieho vzduchu ATTACK KT / KT PLUS, určeného pre nástenné kondenzačné plynové kotly ATTACK Condensing. Tento diel patrí do kategórie: zachytávač kondenzu – zvislé vonkajšie vyhotovenie, priemer 60/100 mm, materiál hliník (AL), vyhotovenie pre exteriér.

Uzavretá spaľovacia komora a odťah spalín pri kondenzačných kotloch ATTACK

Kondenzačné plynové kotly ATTACK pracujú s uzavretou (turbo) spaľovacou komorou – na rozdiel od starších atmosférických kotlov nepotrebujú na svoju činnosť vzduch z miestnosti, v ktorej sú namontované, ani funkčný murovaný komín. Spaľovací vzduch nasávajú priamo zvonka budovy a spaliny odvádzajú von takisto núteným ťahom, ktorý zabezpečuje ventilátor zabudovaný v kotle. Tento uzavretý okruh sa v praxi rieši dvoma spôsobmi: koaxiálnym (súosým) potrubím, kde je vnútri väčšej rúry vedená menšia rúra na nasávanie vzduchu a medzikruhový priestor slúži na odvod spalín, alebo oddeleným systémom s dvoma samostatnými potrubiami. Koaxiálne vyhotovenie s priemerom 60/100 mm je najbežnejšie riešenie pri kotloch do cca 35 kW, pretože umožňuje viesť odťah aj nasávanie jednou jedinou prestupovou dierou v stene alebo streche, je rýchlo montovateľné a esteticky nenápadné.

Každý prvok odťahovej zostavy – koleno, predĺženie, zachytávač kondenzu, komínová koncovka aj rozdeľovač – musí byť tesný, odolný voči teplotám spalín aj voči kondenzátu, ktorý pri prevádzke kondenzačného kotla vzniká vo veľkom množstve práve preto, že kotol dokáže využiť aj skupenské teplo vodnej pary zo spalín. Práve tento kondenzát je dôvod, prečo sa systém ATTACK KT nedá bez rizika nahradiť bežným komínovým dielom určeným pre atmosférické kotly – také diely nie sú konštruované na trvalý kontakt s kyslým kondenzátom ani na správny spád, ktorý kondenzát odvádza späť do kotla alebo do zachytávača.

Vonkajší zachytávač kondenzu – špecifiká montáže v exteriéri

Toto vyhotovenie zachytávača kondenzu je určené na montáž mimo vykurovaného priestoru – teda na fasáde budovy alebo v nevykurovanej časti podkrovia, kde je potrubie vystavené výkyvom vonkajšej teploty. Pri poklese teploty pod bod mrazu hrozí, že kondenzát v netesnenej alebo nevhodne umiestnenej odbočke zamrzne a upchá odtokovú cestu, čo môže spôsobiť spätné vzdutie kondenzátu až do kotla a jeho odstavenie poistkou proti zaplaveniu. Vonkajšie vyhotovenie PR60 preto počíta s tým, že zberná časť aj hadičkový vývod musia byť vedené tak, aby sa dali dodatočne izolovať alebo sprevádzať vykurovacím káblom v lokalitách s nižšími zimnými teplotami.

Typicky sa toto vyhotovenie využíva pri vedení odťahu po vonkajšej fasáde (napríklad pri rekonštrukciách, kde nie je možné viesť potrubie vnútrom budovy) alebo pri kaskádach kotlov so spoločným zberným komínom umiestneným na fasáde.

Príklad typického zapojenia v reálnej inštalácii:
kotol → prestup fasádou → zvislé potrubie na vonkajšej stene → vonkajší zachytávač kondenzu → predĺženie → komín nad strechu.

Postup montáže krok za krokom

1. Zvoľte miesto na fasáde alebo vonkajšej stene tak, aby bola odtoková hadička vedená čo najkratšou trasou do vykurovaného priestoru.
2. Osaďte diel do zvislého úseku trasy, spoje utesnite a mechanicky zaistite proti uvoľneniu vplyvom vetra alebo teplotnej rozťažnosti.
3. Pripojte odtokovú hadičku, zvážte jej dodatočnú izoláciu, ak lokalita zaznamenáva výrazné zimné mrazy.
4. Skontrolujte tesnosť spojov a funkčnosť odtoku pred prvým spustením kotla.
5. Pred nástupom zimy vždy vykonajte kontrolu priechodnosti a stavu izolácie tohto exteriérového dielu.

Materiál a konštrukcia

Aj toto vyhotovenie je vyrobené z hliníka, ktorý dobre odoláva vlhkosti a kondenzátu, no naviac je koncipované na dlhodobé vystavenie poveternostným vplyvom v exteriéri – teda dažďu, UV žiareniu a teplotným výkyvom medzi letom a zimou. Spoje aj zberná nádobka sú preto dimenzované tak, aby pri poklese teploty nedochádzalo k deformácii materiálu vplyvom zamŕzajúceho kondenzátu; napriek tomu sa v lokalitách s výraznými mrazmi odporúča doplnková tepelná izolácia.

Systémové zaradenie: koaxiálny (súosý). Vyhotovenie: zvislé, exteriérové.

Kompatibilita s kotlami ATTACK

Diel PR60 je určený pre pripojovací systém spoločný celému radu nástenných kondenzačných kotlov ATTACK ACKT20, ACKT28 a ACKT48 (Condensing KT rad), ATTACK KST24 (Condensing KST) a ATTACK KZT25 (Condensing KZT). Pred objednávkou odporúčame overiť v návode na montáž ku konkrétnemu modelu kotla presný typ pripojovacieho hrdla a maximálnu povolenú dĺžku odťahovej trasy, keďže tá sa môže mierne líšiť podľa výkonu kotla (20, 28 alebo 48 kW pri rade KT).

Montáž a upozornenia

Pri montáži v exteriéri sa dbá na to, aby hadička odvodu kondenzátu bola vedená čo najkratšou trasou do vykurovaného priestoru (kde nehrozí zamrznutie) a v prípade, že to dispozícia neumožňuje, aby bola vedená s dostatočným spádom a podľa možnosti chránená izoláciou. Zberný priestor zachytávača sa pravidelne kontroluje na priechodnosť, obzvlášť pred nástupom zimného obdobia.

Všeobecne platí, že vodorovné úseky odťahu musia mať spád minimálne 3° smerom ku kotlu alebo k najbližšiemu zachytávaču kondenzu, aby sa kondenzát nehromadil v potrubí. Montáž by mala vykonávať osoba s odbornou spôsobilosťou na montáž plynových spotrebičov a ich odťahových systémov, v súlade s návodom na montáž ku konkrétnemu kotlu a s normou STN EN 15287.

Normy a bezpečnostné požiadavky

Montáž odťahu spalín ku kondenzačným kotlom sa na Slovensku riadi predovšetkým normou STN EN 15287 (Komíny – Navrhovanie, uskutočňovanie a preberanie komínov – Časť 1: Komíny pre spotrebiče s ventilátorom), ktorá stanovuje minimálne odstupy vyústenia od okien, vetracích otvorov, susedných pozemkov a od úrovne terénu, ako aj minimálnu výšku vyústenia nad strešnou rovinou. Samotný kotol a jeho odťahový systém musia zároveň spĺňať požiadavky STN EN 483 (plynové kotly typu C) a byť namontované v súlade s TPP (technicko-prevádzkovými predpismi) platnými pre plynové zariadenia.

Montáž smie vykonávať iba osoba s odbornou spôsobilosťou na montáž a servis plynových spotrebičov, ktorá po dokončení vystaví revíznu správu alebo protokol o uvedení do prevádzky. Pri akejkoľvek zmene trasy oproti pôvodnému schválenému návrhu (napr. dodatočné predĺženie trasy, zmena počtu kolien) je potrebné prekontrolovať, či sa kotol stále nachádza v rámci parametrov povolených výrobcom – v opačnom prípade hrozí nielen porucha kotla, ale aj strata záruky a v krajnom prípade bezpečnostné riziko úniku spalín.

Údržba a servisná kontrola

Keďže je diel vystavený poveternostným vplyvom, odporúča sa okrem kontroly priechodnosti odtoku aj vizuálna kontrola tesnosti vonkajších spojov po zimnom období – zmršťovanie a rozťahovanie materiálu pri teplotných výkyvoch môže časom spôsobiť mierne uvoľnenie spojov, ktoré sa dá jednoducho dotiahnuť alebo domazať tesniacim tmelom.

Odporúčaný interval kontroly celej odťahovej trasy je jedenkrát ročne, spravidla v rámci pravidelnej servisnej prehliadky kotla vykonávanej autorizovaným servisným technikom. Pri tejto príležitosti sa kontroluje aj tento konkrétny diel, priechodnosť kondenzátnej cesty a celkový stav spojov na celej trase od kotla po vyústenie von z budovy.

Typické scenáre nasadenia

Scenár 1 – rekonštrukcia s vedením trasy po vonkajšej fasáde: kvôli dispozícii budovy nie je možné viesť odťah vnútrom, trasa preto ide po vonkajšej stene k streche. Vonkajší zachytávač kondenzu sa osadí v zvislom úseku na fasáde, s krátkym odtokom cez fasádu späť do budovy.

Scenár 2 – kaskáda kotlov so spoločným zberným komínom na fasáde: viacero kotlov je pripojených na spoločné zvislé odťahové potrubie vedené po vonkajšej stene budovy. Vonkajšie zachytávače kondenzu sa umiestňujú pri každom napojovacom bode, aby sa kondenzát z jednotlivých kotlov neriešil až v spoločnom komínovom telese.

Súvisiace diely v ponuke ATTACK KT

Vonkajšie vyhotovenie zachytávača kondenzu dopĺňa v ponuke dva vnútorné varianty – vodorovný PR34 a zvislý PR34A – ktoré sú určené do vykurovaného alebo aspoň temperovaného priestoru. Pri fasádnom alebo strešnom vedení trasy mimo budovy je PR60 správnou voľbou práve kvôli odolnosti voči vonkajším teplotným výkyvom.

Kompletný prehľad všetkých dielov systému odťahu spalín ATTACK KT / KT PLUS (kolená, predĺženia, komínové koncovky, zachytávače kondenzu aj rozdeľovače pre priemery 60/100 mm a 80 mm) nájdete v kategórii Kondenzačné kotly > odťahy spalín, dymovody > príslušenstvo pre značky > Attack na tomto e-shope.

Zhrnutie

ATTACK PLUS zachytávač kondenzu zvislý - vonkajší, 60/100, AL (kód PR60) je diel typu zachytávač kondenzu – zvislé vonkajšie vyhotovenie s priemerom 60/100 mm vyrobený z materiálu hliník (AL), vyhotovenie pre exteriér, patriaci do systému koaxiálny (súosý). Odporúčaná orientácia montáže: zvislé, exteriérové. Diel je určený pre kotly ATTACK ACKT20, ACKT28 a ACKT48 (Condensing KT rad), ATTACK KST24 (Condensing KST) a ATTACK KZT25 (Condensing KZT) a je súčasťou širšej ponuky odťahových dielov ATTACK KT dostupných na tomto e-shope, čo umožňuje poskladať kompletnú trasu odťahu spalín presne podľa dispozície konkrétnej inštalácie.

Často kladené otázky

Ako zabránim zamrznutiu kondenzátu vo vonkajšom zachytávači PR60 v zime?
Odporúča sa viesť odtokovú hadičku čo najkratšou trasou do vykurovaného priestoru a v exponovaných lokalitách zvážiť dodatočnú tepelnú izoláciu zachytávača aj hadičky, prípadne sprievodný vykurovací kábel, aby kondenzát v mrazivých dňoch nezamrzol a neupchal odtokovú cestu.

Je vonkajšie vyhotovenie PR60 vhodné aj do vnútorného nevykurovaného priestoru, napríklad garáže?
Áno, exteriérové vyhotovenie sa dá bez problémov použiť aj v nevykurovaných vnútorných priestoroch (garáž, nevykurované podkrovie), kde hrozia podobné teplotné výkyvy ako v exteriéri – v týchto prípadoch je jeho odolnosť voči teplotným zmenám skôr výhodou navyše.

Musím mať pri kondenzačnom kotli ATTACK funkčný komín?
Nie. Kondenzačné kotly ATTACK Condensing KT, KST a KZT majú uzavretú spaľovaciu komoru s núteným ťahom – vzduch na spaľovanie nasávajú zvonka a spaliny odvádzajú cez vlastný odťahový systém (koaxiálny 60/100 mm alebo oddelený Ø80/Ø80). Murovaný komín teda nie je potrebný, postačuje prestup stenou alebo strechou pre plastovo-hliníkové potrubie.

Aká je maximálna dĺžka odťahu spalín pri koaxiálnom potrubí 60/100 mm?
Presná hodnota závisí od konkrétneho modelu kotla (ACKT20, ACKT28, ACKT48, KST24 alebo KZT25) a je uvedená v montážnom návode – spravidla ide o ekvivalentnú dĺžku 10 – 15 m, pričom koleno 90° sa počíta ako cca 1 – 1,5 m a koleno 45° ako cca 0,5 m priameho potrubia. Presiahnutie limitu zvyšuje odpor a môže spôsobiť poruchové hlásenie kotla.

Prečo z odťahu spalín vlastne kvapká voda?
Kondenzačný kotol ochladzuje spaliny natoľko, že vodná para v nich obsiahnutá kondenzuje – práve z tohto tepla navyše kotol získava svoju vysokú účinnosť. Vznikajúci kondenzát je mierne kyslý a musí byť odvedený cez zachytávač kondenzu do sifónu kotla; preto majú všetky vodorovné úseky potrubia predpísaný spád smerom ku kotlu alebo k zachytávaču.

Dá sa koaxiálne potrubie 60/100 mm kombinovať s oddeleným systémom Ø80/Ø80?
Áno, presne na to slúži rozdeľovač (napr. PR51, PR51A alebo PR51B), ktorý rozdelí jedno koaxiálne potrubie z kotla na dve samostatné rúry Ø80 mm. Používa sa pri dlhších trasách alebo keď treba viesť nasávanie a výfuk odlišnými smermi.

Môžem diely rôznych priemerov alebo od iného výrobcu kombinovať s odťahovým systémom ATTACK?
Odporúča sa použiť certifikovaný systém od toho istého výrobcu, ktorý je uvedený v návode ku konkrétnemu kotlu (u kotlov ATTACK Condensing ide o systém ATTACK KT/KT PLUS). Kombinovanie dielov rôznych priemerov, materiálov alebo od iných výrobcov môže znamenať netesnosti, nesprávny odvod kondenzátu a stratu záruky na kotol.

Ako často treba kontrolovať odťahové potrubie a zachytávač kondenzu?
Odporúča sa vizuálna kontrola tesnosti spojov a priechodnosti zachytávača kondenzu minimálne raz ročne, ideálne pri pravidelnej servisnej prehliadke kotla. Pri fasádnom alebo strešnom vyústení treba tiež skontrolovať, či mriežka koncovky nie je upchatá lístím, hmyzom alebo snehom.

Je potrebné odťah spalín izolovať?
Pri vedení odťahu vykurovaným priestorom izolácia zvyčajne nie je nutná, keďže povrchová teplota koaxiálneho potrubia je nízka. Pri dlhších úsekoch vedených nevykurovaným priestorom (podkrovie, fasáda) alebo pri riziku zrážania vlhkosti na povrchu potrubia sa odporúča doplnková izolácia, najmä v mieste zachytávača kondenzu, aby nezamŕzal.

Čo sa stane, ak je odťah spalín poddimenzovaný alebo príliš dlhý?
Kotol pri prekročení maximálnej ekvivalentnej dĺžky odťahu alebo pri netesnostiach spravidla vyhlási poruchu súvisiacu s prietokom spalín/vzduchu (porucha ventilátora, tlakového spínača alebo spalinovej cesty) a odstaví sa z bezpečnostných dôvodov. Riešením je prepočítanie trasy podľa návodu a prípadná úprava (kratšia trasa, menej kolien, alebo prechod na oddelený systém Ø80/Ø80).

Dá sa tento diel použiť aj pri kaskádovom zapojení viacerých kotlov?
Pri kaskádach s viacerými kotlami sa spravidla využíva oddelený systém Ø80/Ø80 so spoločným zberným komínom, prípadne so samostatnými koncovkami pre každý kotol podľa projektovej dokumentácie kaskády. Konkrétne komponenty (predĺženia, kolená, rozdeľovače) sú kompatibilné aj v tomto zapojení, treba však dodržať minimálne odstupy vyústení podľa STN EN 15287.

Ako zistím, ktoré diely presne potrebujem na moju inštaláciu?
Najspoľahlivejšie je vychádzať z montážneho návodu ku konkrétnemu modelu kotla (ACKT20/28/48, KST24, KZT25), ktorý obsahuje schémy typových zapojení a maximálne povolené dĺžky. Pri zložitejšej alebo netypickej dispozícii (dlhá trasa, prestup viacerými podlažiami, kaskáda) odporúčame konzultáciu s montážnou firmou alebo priamo s predajcom pred objednaním presného počtu kusov.

Musí sa kondenzát z odťahu spalín pred vypustením do kanalizácie neutralizovať?
Pri bežných rodinných domoch s malým výkonom kotla sa vzhľadom na malé množstvo kondenzátu a jeho zriedenie ostatnou odpadovou vodou neutralizácia spravidla nevyžaduje, treba sa však riadiť platnou legislatívou a požiadavkami správcu kanalizácie v danej lokalite. Pri väčších výkonoch alebo kaskádach kotlov sa odporúča osadiť neutralizačné zariadenie kondenzátu pred jeho vypustením do verejnej kanalizácie.

Je prevádzka kondenzačného kotla s týmto typom odťahu hlučnejšia ako pri klasickom komíne?
Núteným ťahom (ventilátorom kotla) môže byť spojený mierny prevádzkový hluk, ktorý je však pri správne namontovanej a mechanicky upevnenej trase (bez voľne kmitajúcich úsekov potrubia) minimálny a bežne porovnateľný alebo nižší než hluk klasického atmosférického kotla s odťahom cez komín.

Dá sa montáž tohto dielu zvládnuť svojpomocne, alebo je nutný odborník?
Samotné mechanické spojenie dielov (zásuvný systém) je jednoduché, no zapojenie odťahu ku kondenzačnému kotlu, výpočet maximálnej dĺžky trasy a uvedenie kotla do prevádzky musí vykonať osoba s odbornou spôsobilosťou na montáž plynových spotrebičov – ide o podmienku výrobcu aj o zákonnú požiadavku pre zachovanie záruky a bezpečnú prevádzku.

Ovplyvňuje počet a typ týchto dielov spotrebu plynu alebo účinnosť kotla?
Priamo spotrebu neovplyvňujú, nepriamo však áno – čím väčší je odpor odťahovej trasy (veľa kolien, dlhá trasa na hranici limitu), tým viac energie musí ventilátor kotla vynaložiť na prekonanie tohto odporu a tým skôr môže kotol obmedziť výkon alebo nahlásiť poruchu. Návrh trasy s čo najmenším potrebným počtom dielov je preto vhodný aj z hľadiska hospodárnosti prevádzky.

Záruka

Na tento diel odťahového systému ATTACK sa vzťahuje záruka 24 mesiacov od dátumu expedície zo skladu, rovnako ako na ostatné príslušenstvo ku kondenzačným kotlom ATTACK. Pri reklamácii odporúčame uchovať doklad o kúpe a v prípade potreby aj fotodokumentáciu spôsobu montáže, keďže pri odťahových systémoch je funkčnosť úzko previazaná so správnosťou inštalácie (dodržanie sklonu, maximálnej dĺžky trasy a odstupov podľa návodu).
