Vaillant 3-cestný prepínací ventil pre tepelné čerpadlo a zásobník allSTOR s prípravou TV
Kód: 0020036743Podrobný popis

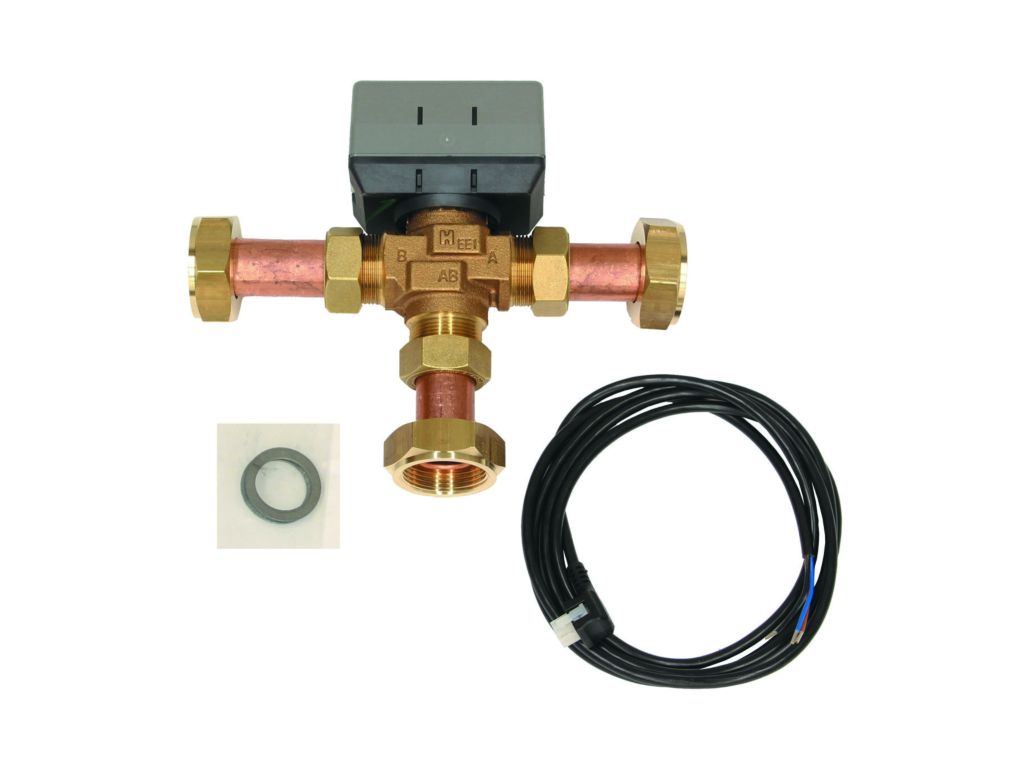

Vaillant 3-cestný prepínací ventil pre zapojenie tepelného čerpadla a zásobníka allSTOR s prípravou teplej vody
Motorický 3-cestný prepínací ventil Vaillant je hydraulické príslušenstvo určené pre inštalácie kombinujúce tepelné čerpadlo s viacúčelovým akumulačným zásobníkom allSTOR, v ktorých je súčasťou zapojenia aj príprava teplej úžitkovej vody. Jeho úlohou je automaticky prepínať tok teplonosného média medzi dvoma prevádzkovými režimami — vykurovaním (dodávka tepla do vykurovacieho okruhu) a nabíjaním teplej vody (dodávka tepla do sekcie zásobníka alebo do stanice určenej na prípravu teplej úžitkovej vody) — bez potreby zložitého individuálne navrhovaného hydraulického riešenia zo strany montážnej firmy. Ventil je kompatibilný so systémami allSTOR exclusive, allSTOR plus a auroFLOW plus.
Prečo je prepínanie medzi vykurovaním a prípravou teplej vody dôležité
Tepelné čerpadlo pracuje najefektívnejšie pri čo najnižšom rozdiele medzi teplotou zdroja (napríklad vonkajšieho vzduchu) a požadovanou výstupnou teplotou. Vykurovací okruh (najmä podlahové vykurovanie) si spravidla vystačí s nižšou výstupnou teplotou, zatiaľ čo príprava teplej úžitkovej vody vyžaduje dosiahnutie vyššej teploty (typicky nad 55 °C, v pravidelných intervaloch aj vyššej z hygienických dôvodov súvisiacich s prevenciou množenia legionely). Ak by tepelné čerpadlo muselo neustále súčasne udržiavať oba okruhy na najvyššej potrebnej teplote, prevádzkovalo by sa dlhodobo v menej efektívnom režime aj počas vykurovania, kedy by táto vysoká teplota nebola potrebná. Automatické prepínanie medzi režimami pomocou 3-cestného ventilu umožňuje tepelnému čerpadlu striedavo pracovať v režime zodpovedajúcom aktuálnej potrebe — nižšia teplota pri vykurovaní, vyššia iba počas kratších periodických cyklov nabíjania teplej vody — čím sa celkovo zvyšuje sezónny výkonový súčiniteľ (SCOP) systému a znižuje spotreba elektrickej energie.
Táto logika prepínania má zároveň priamy vplyv na hygienickú bezpečnosť prípravy teplej vody — pravidelné dosiahnutie dostatočne vysokej teploty v zásobníku alebo v príslušnej stanici počas nabíjacieho cyklu je jedným zo štandardných opatrení proti množeniu legionely v systémoch teplej úžitkovej vody. Automatizované prepínanie zabezpečuje, že tieto nabíjacie cykly prebiehajú spoľahlivo a pravidelne, bez závislosti od manuálneho zásahu obsluhy.
Technické charakteristiky
Ventil je vyhotovený ako motoricky ovládaný 3-cestný prepínací prvok s hodnotou Kvs 7,7 m³/h — táto hodnota vyjadruje prietok vody v m³ za hodinu, pri ktorom vzniká na ventile tlaková strata 1 bar, a slúži projektantovi na overenie, či je ventil vhodne dimenzovaný pre daný hydraulický okruh z hľadiska tlakových strát pri projektovanom prietoku. Ventil je vybavený tromi pripojovacími hrdlami s vonkajším priemerom 28 mm s opornými puzdrami a tromi prevlečnými maticami G 1 1/4" s plochým tesnením, čo zodpovedá bežnému štandardu hydraulických pripojení v systémoch allSTOR. Telo ventilu je vyrobené z materiálu bežného pre tento typ armatúr v hydraulických okruhoch vykurovacích systémov (typicky mosadz alebo obdobná zliatina odolná voči dlhodobému kontaktu s teplonosným médiom) — presné materiálové zloženie odporúčame overiť v technickom liste výrobcu, ak je táto informácia pre váš projekt kriticky dôležitá. Ventil sa dodáva bez dodatočného príslušenstva a dekorácie, teda ako samostatný funkčný diel určený na zabudovanie do hydraulickej schémy.
Montáž a elektrické zapojenie
Montáž tohto ventilu zahŕňa jednak hydraulické zapojenie do príslušnej vetvy okruhu medzi tepelným čerpadlom a zásobníkom allSTOR (podľa odporúčanej hydraulickej schémy pre dané zapojenie), jednak elektrické prepojenie pohonu ventilu s regulačným systémom tepelného čerpadla, ktorý riadi prepínanie medzi režimami vykurovania a prípravy teplej vody podľa aktuálnej požiadavky (napríklad podľa teploty v zásobníku, časového programu ohrevu teplej vody, alebo aktuálnej potreby vykurovacieho okruhu). Túto montáž vrátane správneho zapojenia riadiacich signálov musí vykonať kvalifikovaný technik so znalosťou regulačného systému tepelného čerpadla a zásobníkového riešenia allSTOR, keďže nesprávne zapojenie riadenia by mohlo viesť k nesprávnemu alebo neúplnému prepínaniu medzi režimami.
Pri projektovaní umiestnenia ventilu v hydraulickej schéme je potrebné zohľadniť aj smer prúdenia média a orientáciu ventilu podľa označenia na jeho tele, keďže nesprávna orientácia by mohla znamenať nefunkčné alebo nesprávne prepínanie medzi vetvami okruhu.
Kompatibilita
Ventil je určený pre použitie v systémoch allSTOR exclusive, allSTOR plus a auroFLOW plus — teda vo viacúčelových akumulačných zásobníkových riešeniach Vaillant kombinovaných s tepelným čerpadlom alebo solárnym okruhom, kde je potrebné automatické prepínanie medzi vykurovacím okruhom a prípravou teplej vody. Toto je jediná kompatibilita potvrdená výrobcom pre daný diel — pre iné systémy alebo generické 3-cestné ventily z iných zdrojov nemožno zaručiť plnú hydraulickú ani regulačnú kompatibilitu s riadiacim systémom Vaillant.
Údržba
Motorický pohon ventilu, ako aj samotný ventilový mechanizmus, by mal byť súčasťou pravidelnej ročnej servisnej prehliadky celého systému tepelného čerpadla a zásobníka. Odporúčame kontrolu plynulosti pohybu prepínacieho mechanizmu (bez zadrhávania alebo neúplného prepnutia medzi polohami), kontrolu tesnosti pripojení a prevlečných matíc, a v oblastiach s tvrdšou vodou aj sledovanie prípadného usadzovania vodného kameňa na vnútorných častiach ventilu, ktoré by mohlo v dlhodobom horizonte ovplyvniť plynulosť prepínania. Pri zistení akýchkoľvek nezvyčajných prejavov (napríklad neúplné dosiahnutie teploty teplej vody, alebo naopak nedostatočný výkon vykurovacieho okruhu pri prevádzke ventilu v danej polohe) odporúčame kontaktovať servisného technika na overenie funkčnosti ventilu a jeho pohonu.
Prečo zvoliť originálny diel Vaillant namiesto generického 3-cestného ventilu
Použitie originálneho, výrobcom overeného 3-cestného ventilu namiesto generického riešenia z iného zdroja má niekoľko výhod: zaručenú hydraulickú kompatibilitu (správne dimenzovaná hodnota Kvs zodpovedajúca projektovaným prietokom v systéme allSTOR), zaručenú kompatibilitu s riadiacimi signálmi regulačného systému tepelného čerpadla Vaillant (bez potreby dodatočného prispôsobovania alebo rizika nesprávnej komunikácie medzi pohonom ventilu a reguláciou), a zachovanie záručných podmienok na celý systém — pri použití neoriginálneho dielu v kritickom hydraulickom uzle systému by mohlo dôjsť k spochybneniu záručných nárokov na súvisiace komponenty v prípade poruchy súvisiacej s nesprávnou funkciou tohto uzla.
Vplyv na prevádzkovú spoľahlivosť tepelného čerpadla
Okrem energetickej efektivity má správne fungujúce automatické prepínanie medzi vykurovaním a prípravou teplej vody priamy vplyv aj na mechanické namáhanie tepelného čerpadla ako celku. Časté, nekoordinované prepínanie medzi režimami (napríklad pri chybnej alebo nesprávne nastavenej regulácii) môže viesť k zvýšenému počtu štartov a zastavení kompresora tepelného čerpadla, čo je jedným z hlavných faktorov ovplyvňujúcich jeho dlhodobú životnosť. Tento ventil v spojení so správne nastavenou reguláciou naopak umožňuje plynulé, na skutočnej potrebe závislé prepínanie s primeraným počtom cyklov, čím prispieva k šetrnejšej prevádzke celého tepelného čerpadla a k predĺženiu jeho životnosti v porovnaní s menej prepracovaným alebo nesprávne nadimenzovaným riešením prepínania.
Umiestnenie ventilu v hydraulickej schéme a súvis s ďalšími komponentmi
V typickej hydraulickej schéme zapojenia tepelného čerpadla so zásobníkom allSTOR je tento 3-cestný ventil umiestnený na výstupnej vetve za tepelným čerpadlom, odkiaľ rozdeľuje tok ohriateho média buď smerom k vykurovaciemu okruhu, alebo smerom k sekcii zásobníka či stanici určenej na prípravu teplej vody. Súčasťou kompletnej hydraulickej schémy sú spravidla aj ďalšie prvky ako obehové čerpadlá jednotlivých okruhov, teplotné snímače pre reguláciu a prípadne aj ďalšie prepínacie alebo zmiešavacie ventily pre jednotlivé vykurovacie zóny. Presné umiestnenie a zapojenie tohto ventilu v rámci celej schémy by malo vychádzať z projektovej dokumentácie pripravenej pre konkrétnu inštaláciu, ktorá zohľadňuje všetky pripojené zdroje tepla, spotrebiče a požadovaný spôsob ich riadenia.
Poznámka k výberu medzi originálnym a alternatívnym riešením prepínania
Niektoré montážne firmy môžu zvažovať namiesto tohto katalógového dielu vlastné, na mieru navrhnuté riešenie prepínania pomocou samostatne obstaraných komponentov. Aj keď je takýto prístup v princípe možný, prináša so sebou riziko nesprávneho dimenzovania (napríklad nevhodná hodnota Kvs pre daný prietok), potrebu vlastného návrhu komunikácie medzi pohonom ventilu a riadiacim systémom tepelného čerpadla (ktorý pri origináLnom diele Vaillant funguje bez dodatočného programovania), a predovšetkým stratu istoty, že celé riešenie zodpovedá odporúčaniam výrobcu pre daný systém. Z týchto dôvodov odporúčame pri projektoch využívajúcich systém allSTOR v kombinácii s tepelným čerpadlom uprednostniť tento originálny katalógový diel pred individuálne navrhovaným alternatívnym riešením.
Pri objednávaní tohto ventilu pre váš konkrétny projekt odporúčame konzultáciu s naším predajným tímom, ktorý na základe informácií o výkone tepelného čerpadla, type zásobníka allSTOR a plánovanej hydraulickej schéme potvrdí, či je tento konkrétny diel s hodnotou Kvs 7,7 m³/h vhodný pre vašu inštaláciu, alebo či váš projekt vyžaduje iný variant prepínacej armatúry z ponuky príslušenstva Vaillant.
Časté otázky
Čo presne robí tento 3-cestný ventil v systéme?
Automaticky prepína tok teplonosného média medzi vykurovacím okruhom a okruhom prípravy teplej úžitkovej vody, čím umožňuje tepelnému čerpadlu pracovať v režime zodpovedajúcom aktuálnej potrebe bez potreby manuálneho zásahu.
Čo znamená hodnota Kvs 7,7 m³/h?
Ide o prietokový súčiniteľ ventilu — prietok v m³ za hodinu, pri ktorom vzniká na ventile tlaková strata 1 bar. Slúži na overenie správneho dimenzovania ventilu vzhľadom na projektovaný prietok v konkrétnom hydraulickom okruhu.
S akými systémami je ventil kompatibilný?
Ventil je potvrdene kompatibilný so systémami allSTOR exclusive, allSTOR plus a auroFLOW plus. Pre iné systémy kompatibilitu neuvádzame.
Aké sú pripojovacie rozmery ventilu?
Ventil má tri pripojovacie hrdlá s vonkajším priemerom 28 mm s oporným puzdrom a tri prevlečné matice G 1 1/4" s plochým tesnením.
Kto by mal ventil namontovať a zapojiť?
Montáž vrátane hydraulického zapojenia a elektrického prepojenia s reguláciou tepelného čerpadla by mal vykonať kvalifikovaný technik so znalosťou systému Vaillant allSTOR a jeho regulácie.
Je ventil dodávaný s riadiacou jednotkou alebo káblami?
Ventil sa dodáva ako samostatný funkčný diel bez dodatočného príslušenstva. Pripojenie k riadiacej jednotke systému sa realizuje podľa schémy zapojenia daného projektu.
Vyžaduje ventil pravidelnú údržbu?
Odporúčame zahrnúť kontrolu plynulosti prepínacieho mechanizmu a tesnosti pripojení do pravidelnej ročnej servisnej prehliadky celého systému.
Aká je záruka na tento diel?
Na tento originálny diel Vaillant poskytujeme štandardnú zákonnú záruku 2 roky.
Širší kontext — hydraulický návrh systémov tepelné čerpadlo + akumulačný zásobník + príprava teplej vody
Kombinácia tepelného čerpadla s viacúčelovým akumulačným zásobníkom allSTOR predstavuje čoraz bežnejšie riešenie pri modernizácii aj novostavbách, keďže umožňuje efektívne pokryť súčasne potrebu vykurovania aj prípravy teplej úžitkovej vody z jedného tepelného zdroja bez nutnosti samostatného elektrického ohrevu vody. Kľúčovým prvkom takéhoto systému je práve správne hydraulické riešenie prepínania medzi oboma spotrebami — príliš jednoduché riešenie (napríklad manuálne prepínacie kohúty) by neumožňovalo automatickú, na potrebe závislú prevádzku, zatiaľ čo príliš zložité individuálne riešenie vytvorené na mieru montážnou firmou by mohlo priniesť riziko chýb pri projektovaní alebo realizácii bez záruky výrobcu na funkčnosť celého uzla.
Práve preto Vaillant ponúka tento motorický 3-cestný ventil ako overený, katalógový diel s jasne definovanými parametrami (Kvs hodnota, pripojovacie rozmery) a potvrdenou kompatibilitou s riadiacim systémom tepelného čerpadla a s hydraulickou koncepciou zásobníkov allSTOR. Projektant tak môže tento diel jednoducho zahrnúť do hydraulickej schémy s istotou, že jeho parametre zodpovedajú prietokom bežným v týchto systémoch, a montážna firma má k dispozícii jasný montážny návod výrobcu namiesto potreby navrhovať vlastné, neoverené riešenie prepínania.
Pri projektoch, kde sa okrem tepelného čerpadla plánuje pripojiť aj solárny okruh (systém auroFLOW plus), zohráva tento ventil rolu aj pri koordinácii medzi viacerými zdrojmi tepla nabíjajúcimi ten istý zásobník — zaisťuje, že bez ohľadu na to, ktorý zdroj práve dodáva teplo do zásobníka, je tok média medzi vykurovacím okruhom a okruhom prípravy teplej vody riadený jednotným, spoľahlivým spôsobom.
Dodatočné parametre
| Kategória: | Vaillant – ventily, izolácie a montážne sady |
|---|---|
| Záruka: | 2 roky |
| Typ: | Motorický 3-cestný prepínací ventil |
| Kvs hodnota: | 7,7 m³/h |
| Pripojenie: | 3x 28 mm s oporným puzdrom, 3x prevlečná matica G 1 1/4" |
| Kompatibilné systémy: | allSTOR exclusive, allSTOR plus, auroFLOW plus |
| Ovládanie: | Motorický pohon riadený reguláciou tepelného čerpadla |
| Krajina pôvodu: | Nemecko |
| Záruka: | 2 roky |
