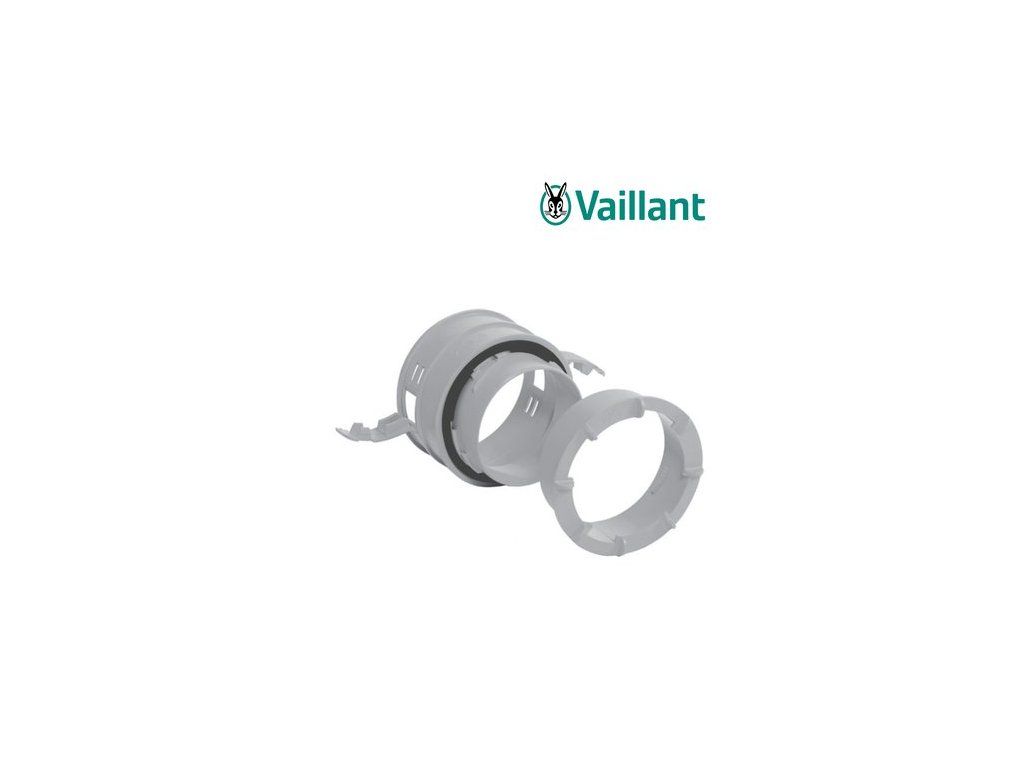

Vaillant adaptér priamy na pripojenie 75/62 mm - recoVAIR /4
Kód: 0020180883Podrobný popis
Vaillant adaptér priamy na pripojenie 75/62 mm - recoVAIR /4
Priamy adaptér 75/62 mm je drobný, no funkčne nenahraditeľný spojovací diel systému Vaillant recoVAIR /4, ktorý zabezpečuje tesné a rýchle napojenie flexibilnej hadice 75/62 mm na vývod rozdeľovača (12-vývodového, nízkoprofilového aj 17-vývodového), prípadne na koncový prvok v miestnosti - anemostat, tanierový ventil alebo stenovú/stropnú vyústku. Zatiaľ čo hlavné komponenty rozvodu (rozdeľovače, potrubie, strešné prechodky) definujú trasu vzduchu, práve tieto drobné adaptéry sú tým, čo v praxi rozhoduje o výslednej tesnosti a spoľahlivosti každého jednotlivého spoja v celom systéme.
Priame vyhotovenie adaptéra (na rozdiel od uhlových alebo redukčných variantov) je určené pre situácie, keď je potrebné pripojiť hadicu v priamom smere bez zmeny priemeru alebo uhla - najčastejšie pri napojení na vývod rozdeľovača, ktorý už sám osebe smeruje presne tam, kam má byť vetva vedená, alebo pri napojení rovného konca flexibilnej hadice na rovný vstup koncového prvku.
Technické charakteristiky
- Typ: priamy spojovací adaptér (bez zmeny uhla alebo priemeru)
- Priemer pripojenia: 75/62 mm (vonkajší/vnútorný priemer), zhodný so štandardným priemerom koncových vetiev systému recoVAIR /4
- Materiál: plast odolný voči bežnému mechanickému namáhaniu pri montáži a prevádzke vzduchotechnického rozvodu
- Typ spoja: nasúvacie/zaklapávacie pripojenie s tesniacim prvkom pre rýchlu montáž bez potreby lepenia či dodatočného tesnenia
- Určenie: napojenie flexibilnej hadice 75/62 mm na vývod rozdeľovača alebo na koncový prvok v miestnosti
- Kompatibilita s jednotkami: recoVAIR VAR 150/4 L, VAR 150/4 R, VAR 260/4, VAR 260/4 E, VAR 360/4, VAR 360/4 E
- Krajina pôvodu: Nemecko (výrobný závod skupiny Vaillant Group)
- Záruka: 2 roky od predaja koncovému zákazníkovi
Úloha adaptéra v celkovom rozvode
Vzduchotechnický rozvod centrálnej jednotky recoVAIR /4 je zložený z niekoľkých typov komponentov, ktoré na seba musia presne nadväzovať - okrúhle EPP potrubie hlavnej trasy, rozdeľovače, flexibilné hadice koncových vetiev a napokon koncové prvky v miestnostiach. Práve na rozhraní medzi flexibilnou hadicou a pevným komponentom (rozdeľovač alebo koncový prvok) sa najčastejšie stretávame s potrebou spojovacieho adaptéra, ktorý zabezpečí:
- presné dorazové nasadenie hadice bez možnosti vyklznutia počas prevádzky alebo pri manipulácii v podhľade,
- vzduchotesnosť spoja vďaka tesniacemu prvku integrovanému v adaptéri,
- jednoduchú rozoberateľnosť spoja pre prípad budúcej úpravy alebo výmeny danej vetvy bez nutnosti rezania alebo poškodenia hadice.
Montáž - postup a odporúčania
- Skontrolujte, či je koniec flexibilnej hadice rovno odrezaný a bez deformácií, ktoré by mohli brániť správnemu nasadeniu adaptéra.
- Nasuňte adaptér na koniec hadice až po doraz, aby bol spoj v celej ploche tesniaceho prvku správne dosadnutý.
- Pripojte druhú stranu adaptéra k vývodu rozdeľovača alebo k vstupu koncového prvku - v závislosti od typu spoja (nasúvací alebo zaklapávací) postupujte podľa montážneho návodu daného komponentu, aby ste nepoškodili tesniaci prvok.
- Po pripojení skontrolujte, či sa spoj nedá voľne pretočiť alebo vytiahnuť bez väčšej sily - voľný spoj je znakom nesprávneho nasadenia a mal by sa opraviť ešte pred zakrytím podhľadom.
- Pri montáži väčšieho počtu vetiev odporúčame priebežne kontrolovať tesnosť jednotlivých spojov, ideálne krátkou tlakovou skúškou pred definitívnym zakrytím rozvodu.
Kompatibilita so systémom recoVAIR /4
Adaptér je navrhnutý ako súčasť uzavretého systému príslušenstva centrálnych jednotiek Vaillant recoVAIR /4 a je určený na priame prepojenie:
- flexibilnej hadice 75/62 mm (predávanej samostatne, napríklad v 40 m rolke),
- vývodov nízkoprofilového aj klasického (17-vývodového) rozdeľovača rovnakého priemeru,
- koncových prvkov v miestnostiach (anemostaty, tanierové ventily, vyústky) so vstupom rovnakého priemeru 75/62 mm.
Nepoužívajte tento adaptér v kombinácii s komponentmi iného priemeru alebo iného výrobcu bez overenia kompatibility - odlišný profil spoja môže spôsobiť netesnosť alebo znemožniť správne dosadnutie tesniaceho prvku.
Prečo je kvalita drobných spojovacích dielov dôležitá
Pri hodnotení kvality vzduchotechnického rozvodu sa pozornosť často sústreďuje predovšetkým na centrálnu jednotku a hlavné komponenty (potrubie, rozdeľovače), pričom drobné spojovacie diely, akým je aj tento adaptér, zostávajú v úzadí. V praxi je to však práve súhrn všetkých jednotlivých spojov v systéme, ktorý rozhoduje o celkovej vzduchotesnosti rozvodu - jeden netesný alebo nesprávne nasadený adaptér môže spôsobiť únik vzduchu, ktorý sa prejaví ako znížený prietok v danej miestnosti alebo ako zvýšený výkon (a teda aj hlučnosť) ventilátora centrálnej jednotky potrebný na kompenzáciu straty tlaku v netesnom mieste. Práve preto sa pri realizácii kvalitného rozvodu neoplatí šetriť práve na týchto zdanlivo nepodstatných drobných dieloch.
Praktické tipy pri objednávaní
- Adaptéry sa v praxi spotrebúvajú v počte zodpovedajúcom počtu spojov v danom rozvode (typicky dva adaptéry na jednu vetvu - jeden pri rozdeľovači, jeden pri koncovom prvku), preto pri objednávke odporúčame počítať s primeranou rezervou, napríklad aj pre prípad budúcich úprav alebo rozšírenia rozvodu.
- Odporúčame mať k dispozícii aj niekoľko kusov navyše priamo na stavbe počas montáže - drobný diel sa dá počas realizácie ľahko stratiť alebo dočasne znefunkčniť neopatrnou manipuláciou.
- Pri výmene poškodeného adaptéra v už zabudovanom rozvode je vhodné mať poruke aj náhradný kus rovnakého typu, aby sa oprava dala vykonať ihneď bez čakania na dodatočnú objednávku.
Údržba a starostlivosť
Adaptér je po zabudovaní do rozvodu bezúdržbový komponent bez pohyblivých častí. Odporúčame:
- pri akomkoľvek zásahu do podhľadu (elektroinštalácia, osvetlenie a podobne) skontrolovať, či nedošlo k uvoľneniu alebo mechanickému poškodeniu niektorého zo spojov s týmto adaptérom,
- pri podozrení na netesnosť rozvodu (napr. znížený prietok v konkrétnej miestnosti) skontrolovať v prvom rade práve spoje s adaptérmi, keďže ide o najčastejšie miesto vzniku drobných netesností v celom rozvode,
- pri výmene poškodeného adaptéra dbať na použitie originálneho dielu rovnakého priemeru, aby bola zachovaná tesnosť aj mechanická pevnosť spoja.
Prečo si vybrať originálny diel Vaillant
Hoci ide o malý a cenovo nenáročný komponent, jeho presné rozmery a kvalita tesniaceho prvku priamo ovplyvňujú spoľahlivosť celého rozvodu vzduchu. Originálny adaptér od Vaillant garantuje presnú zhodu s priemerom aj typom spoja všetkých nadväzujúcich komponentov systému recoVAIR /4 (rozdeľovače, hadice, koncové prvky), čím eliminuje riziko netesností, ktoré by pri neoriginálnom alebo nepresne vyrobenom diele mohli vzniknúť. Pri realizácii kompletného rozvodu odporúčame používať výhradne originálne adaptéry na všetkých spojoch, keďže práve tu sa najčastejšie prejaví rozdiel medzi lacnejšou univerzálnou náhradou a systémovo navrhnutým originálnym dielom.
Časté otázky
Koľko adaptérov potrebujem na jednu vetvu rozvodu?
Štandardne sa na jednu vetvu flexibilnej hadice používajú dva adaptéry - jeden na strane pripojenia k rozdeľovaču a druhý na strane koncového prvku v miestnosti. Presný počet však závisí od konkrétneho zapojenia a typu koncových prvkov použitých v danom projekte.
Je adaptér vhodný aj na pripojenie k inému priemeru potrubia?
Tento priamy adaptér je určený pre priemer 75/62 mm bez zmeny priemeru. Pri potrebe napojenia na iný priemer je potrebné použiť samostatný redukčný diel určený priamo na tento účel, nie priamy adaptér.
Dá sa adaptér po nasadení znova odpojiť a použiť opakovane?
Áno, spoj je konštruovaný ako rozoberateľný, čo umožňuje prípadnú budúcu úpravu rozvodu (napríklad zmenu dĺžky vetvy alebo výmenu koncového prvku) bez nutnosti nákupu nového adaptéra, pokiaľ pri predchádzajúcej demontáži nedošlo k mechanickému poškodeniu tesniaceho prvku.
Ako spoznám, že je adaptér správne a tesne nasadený?
Správne nasadený adaptér nedovolí voľné pretočenie ani vytiahnutie hadice bez väčšej sily. Ak sa spoj dá ľahko rozpojiť ťahom rukou, adaptér pravdepodobne nie je nasadený až na doraz alebo je poškodený tesniaci prvok - v takom prípade odporúčame spoj znovu nasadiť, prípadne diel vymeniť za nový.
Je potrebné spoj s adaptérom dodatočne lepiť alebo tmeliť?
Nie, adaptér je navrhnutý tak, aby po správnom nasadení na doraz zabezpečil dostatočnú tesnosť spoja bez potreby ďalšieho lepenia, tmelenia alebo dodatočného tesnenia páskou. Použitie lepidla by naopak znemožnilo budúcu rozoberateľnosť spoja pri prípadnej úprave rozvodu.
Priamy verzus uhlový adaptér - kedy použiť ktorý typ
V sortimente príslušenstva recoVAIR /4 sa okrem priameho adaptéra stretávame aj s uhlovými alebo redukčnými variantmi spojovacích dielov, určenými pre iné situácie zapojenia. Priamy adaptér, popisovaný v tomto produkte, sa použije vždy vtedy, keď obe strany spoja - vývod rozdeľovača a koniec hadice, alebo koniec hadice a vstup koncového prvku - smerujú v rovnakej osi bez potreby zmeny smeru alebo priemeru. Ak projekt vyžaduje napojenie pod uhlom (napríklad kvôli priestorovým obmedzeniam pri vstupe koncového prvku) alebo zmenu priemeru potrubia, je potrebné namiesto priameho adaptéra použiť príslušný uhlový alebo redukčný diel zo sortimentu príslušenstva. Zámena za nesprávny typ adaptéra môže viesť k nadmernému namáhaniu spoja alebo k jeho neúplnému dosadnutiu.
Adaptér a celková vzduchotesnosť budovy
Pri moderných nízkoenergetických a pasívnych domoch sa čoraz častejšie vyžaduje aj overenie celkovej vzduchotesnosti obálky budovy pomocou tzv. blower-door testu. Hoci sa tento test týka predovšetkým obvodového plášťa budovy (okná, dvere, prestupy inštalácií), nepriamo súvisí aj s kvalitou vnútorného vzduchotechnického rozvodu - netesný spoj v rozvode vetrania totiž môže skresliť očakávané prietoky vzduchu medzi miestnosťami a znížiť reálne dosahovanú účinnosť spätného získavania tepla, aj keď samotná obálka budovy testom prejde bez problémov. Kvalitne nasadený originálny adaptér na každom spoji rozvodu preto prispieva nielen k funkčnosti vetrania ako takého, ale nepriamo aj k celkovej energetickej kvalite realizovanej stavby.
Súvisiace komponenty zo sortimentu recoVAIR /4
Priamy adaptér sa v praxi objednáva spoločne s flexibilnou hadicou 75/62 mm, s nízkoprofilovým alebo klasickým rozdeľovačom (12-vývodovým alebo 17-vývodovým) a so zátkami na zaslepenie nepoužitých vývodov. Pri plánovaní kompletnej realizácie odporúčame vopred spočítať presný počet potrebných adaptérov na základe počtu vetiev a spojov v projekte vzduchotechniky, aby ste mali všetok potrebný drobný spojovací materiál k dispozícii už na začiatku montáže a predišli tak zdržaniu prác kvôli dodatočnému objednávaniu jednotlivých kusov počas prebiehajúcej realizácie.
Typické chyby pri montáži a ako sa im vyhnúť
- Nedostatočné zasunutie na doraz - najčastejšia príčina neskoršej netesnosti spoja; adaptér je vždy potrebné zasunúť až po viditeľný alebo hmatateľný doraz, nikdy nie len čiastočne.
- Šikmé nasadenie - ak sa adaptér nasadzuje mimo osi hadice alebo vývodu, tesniaci prvok nemusí dosadnúť rovnomerne po celom obvode, čo vytvára lokálne miesto netesnosti.
- Opakovaná demontáž bez kontroly tesniaceho prvku - pri viacnásobnom rozoberaní a skladaní spoja (napríklad počas dokončovacích prác) odporúčame pred definitívnym zakrytím podhľadom vždy vizuálne skontrolovať stav tesniaceho prvku.
- Použitie poškodeného alebo znečisteného dielu - piesok, prach alebo drobné stavebné nečistoty na tesniacej ploche adaptéra môžu znemožniť dokonalé dosadnutie spoja; pred montážou odporúčame diel aj koniec hadice krátko skontrolovať a v prípade potreby očistiť.
Údržba počas životnosti systému
Keďže ide o pasívny mechanický spoj bez pohyblivých súčastí, adaptér počas bežnej prevádzky nevyžaduje žiadnu aktívnu údržbu. Odporúčame ho však zohľadniť ako súčasť prehliadky pri každom väčšom zásahu do rozvodu vetrania (napríklad pri výmene alebo doplnení koncových prvkov, zmene trasovania niektorej z vetiev, alebo pri riešení reklamácie zníženého prietoku v konkrétnej miestnosti) - práve kontrola jednotlivých spojov s adaptérmi je jedným z prvých krokov pri diagnostike príčiny zníženého výkonu vetrania danej vetvy.
Ďalšie časté otázky
Predáva sa adaptér ako jednotlivý kus alebo v balení po viacerých kusoch?
Produkt je vedený v ponuke ako samostatná položka s vlastným objednávacím číslom Vaillant - presné baliace množstvo odporúčame overiť priamo pri objednávke, keďže pri drobných spojovacích dieloch sa v priebehu času môže líšiť podľa aktuálneho balenia od výrobcu.
Je adaptér farebne odlíšený podľa smeru prúdenia (prívod/odvod)?
Samotný adaptér nemá funkčné rozlíšenie podľa smeru prúdenia vzduchu - je obojsmerne funkčný. Odlíšenie okruhov prívodu a odvodu sa v praxi rieši na úrovni označenia vetiev alebo rozdeľovačov, nie na úrovni jednotlivých spojovacích adaptérov.
Doprava a balenie
Vzhľadom na malé rozmery a nízku hmotnosť tohto dielu je produkt vhodný na zaslanie aj prostredníctvom výdajných boxov/paketomatov.
Dodatočné parametre
| Kategória: | Vaillant recoVAIR - potrubné rozvody EPP |
|---|---|
| Záruka: | 2 roky |
| Typ dielu: | Priamy spojovací adaptér |
| Priemer pripojenia: | 75/62 mm |
| Materiál: | Plast s tesniacim prvkom |
| Typ spoja: | Nasúvacie/zaklapávacie pripojenie |
| Určenie: | Napojenie flexibilnej hadice na rozdeľovač alebo koncový prvok |
| Kompatibilné jednotky: | recoVAIR VAR 150/4 L/R, VAR 260/4, VAR 260/4 E, VAR 360/4, VAR 360/4 E |
| Spôsob dopravy: | Vhodné aj pre výdajné boxy/paketomaty |
| Značka: | Vaillant |
| Systém: | recoVAIR /4 |
| Krajina pôvodu: | Nemecko |
| Záruka: | 2 roky |
