Vaillant aroVAIR VA 2-3VW 050-100K – sada s 3-cestným prepínacím ventilom pre kazetové fancoily 5 a 10 kW
Kód: 8000022077Podrobný popis
Vaillant aroVAIR VA 2-3VW 050-100K – sada s 3-cestným prepínacím ventilom pre kazetové fancoily 5 a 10 kW
VA 2-3VW 050-100K je sada s 3-cestným prepínacím ventilom z príslušenstva produktovej rady Vaillant aroVAIR, konštrukčne dimenzovaná pre vyšší menovitý prietok vody potrebný pri väčších výkonových triedach kazetového radu KN – modeloch VA 2-050 KN (chladiaci výkon do 5,86 kW) a VA 2-100 KN (chladiaci výkon do 11,55 kW). Rovnako ako menšia sada VA 2-3VW 035K rieši táto sada situáciu, keď je fancoil pripojený na spoločný 2-rúrkový okruh, ktorým v rôznych obdobiach roka preteká buď teplá voda (vykurovacia sezóna), alebo chladená voda (chladiaca sezóna), a systém potrebuje automaticky prepínať medzi týmito dvomi režimami priamo na úrovni jednotlivej fancoilovej jednotky bez manuálneho zásahu do potrubia.
Keďže modely VA 2-050 KN a VA 2-100 KN majú výrazne odlišný menovitý prietok vody (nižší pri 5 kW verzii, vyšší pri výkonovo silnejšej 10 kW verzii s prietokom rádovo okolo 6,9 m³/h), je táto sada s 3-cestným ventilom konštrukčne dimenzovaná tak, aby zvládla hydraulické nároky oboch výkonových tried bez neprimeranej tlakovej straty alebo obmedzenia prietoku, ktoré by pri poddimenzovanom ventile mohli znížiť skutočne dosiahnuteľný výkon fancoilu.
Technické parametre a zloženie sady
| Označenie / kód výrobcu | VA 2-3VW 050-100K (8000022077) |
| Typ | Sada s 3-cestným prepínacím ventilom s pohonom, vyššia prietoková trieda |
| Určený pre modely | Vaillant aroVAIR VA 2-050 KN (5 kW) a VA 2-100 KN (10 kW) |
| Funkcia | automatické prepínanie/riadenie prietoku vody medzi vykurovacím a chladiacim okruhom |
| Riadenie | elektrický servopohon ovládaný signálom z regulátora VA 2-AWC DK alebo nadradeného systému |
| Systém | 2-rúrkové hydronické systémy vykurovania a chladenia |

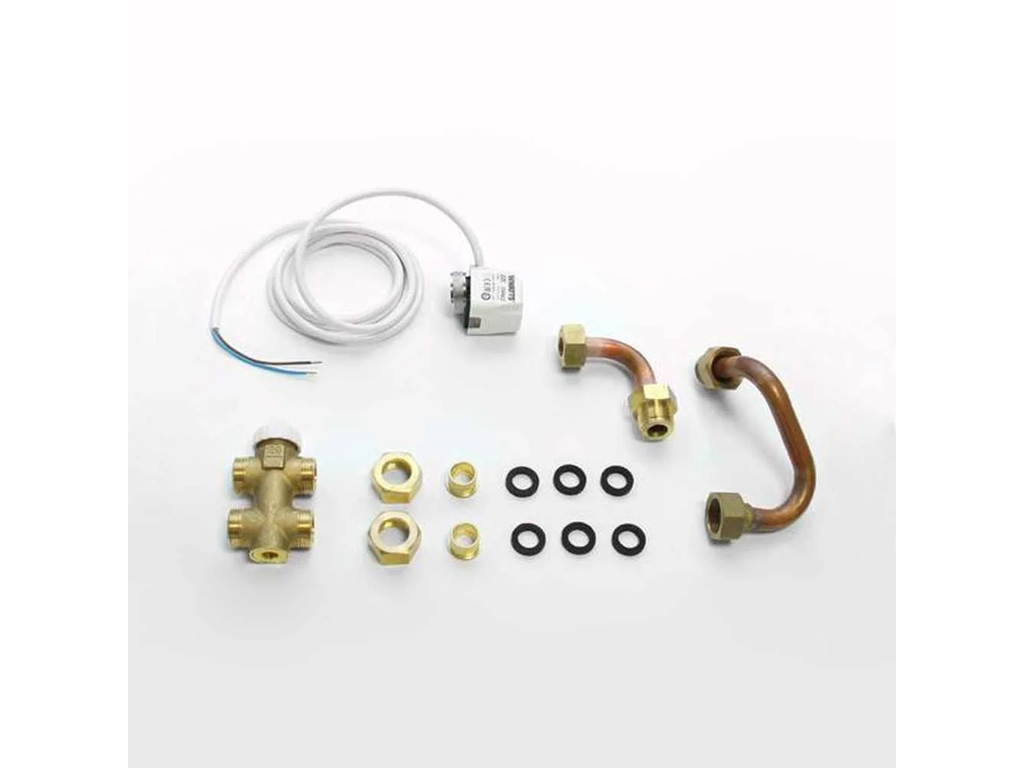

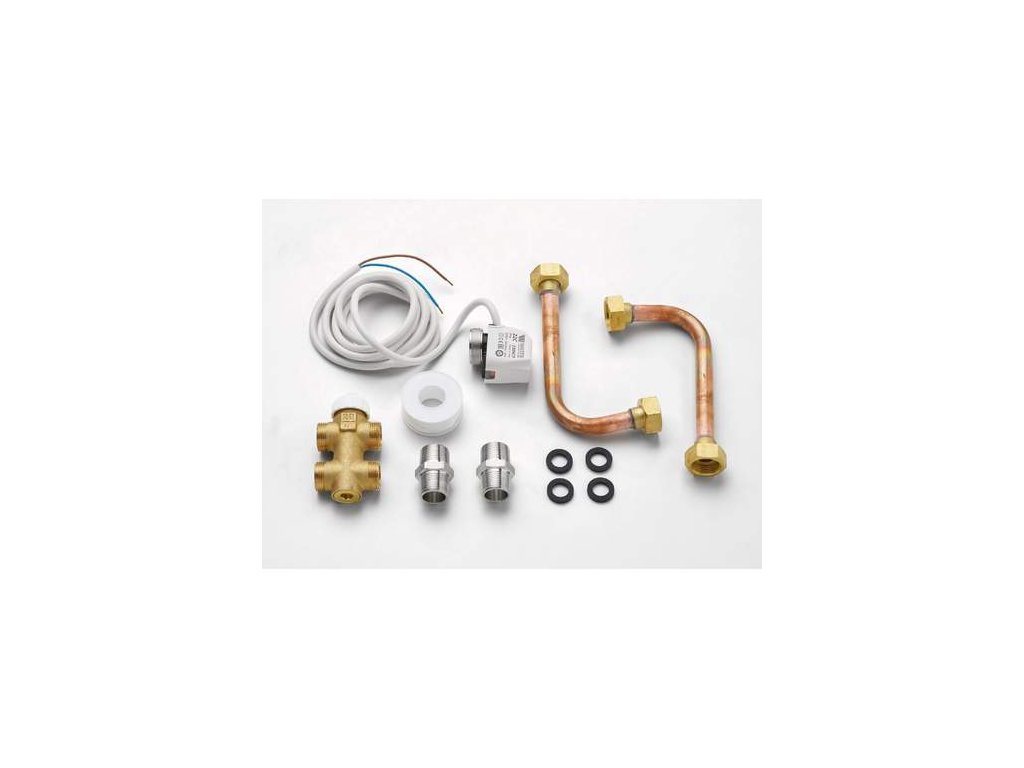

| Súčasti sady | 3-cestný ventil vyššej prietokovej triedy, servopohon, montážne a pripojovacie príslušenstvo |
| Montáž | do vodného potrubného rozvodu pri tele fancoilovej jednotky, podľa projektu hydrauliky |
| Kompatibilné jednotky | VA 2-050 KN a VA 2-100 KN (výkonová trieda 5 a 10 kW) |
| Kompatibilný regulátor | VA 2-AWC DK (kód 8000022076) |
| Značka | Vaillant |
| Záruka | 2 roky |
Kedy je táto sada potrebná
Podobne ako pri menšej výkonovej triede, aj tu je potreba 3-cestného ventilu daná konkrétnym návrhom hydraulického zapojenia systému, nie univerzálnou požiadavkou pre každú inštaláciu. Sada sa využíva najmä pri zapojeniach, kde viacero fancoilov (napríklad kombinácia VA 2-050 KN a VA 2-100 KN v rôznych miestnostiach) zdieľa spoločný potrubný rozvod napájaný z jedného zdroja, a je potrebné pri sezónnom alebo prevádzkovom prepínaní medzi vykurovacím a chladiacim režimom zabezpečiť, aby každá jednotka dostávala vodu zo správnej vetvy systému bez zbytočného miešania teplej a chladenej vody. Pri výkonovo väčších inštaláciách (open-space kancelárie, showroomy, komerčné priestory), kde je práve táto výkonová trieda najčastejšie nasadzovaná, je zložitejšie hydraulické zapojenie s viacerými zónami bežnejšie než pri malých bytových inštaláciách, preto sa táto sada v praxi objednáva pomerne často spolu s telom väčších jednotiek.
Montáž
Sada sa montuje do vodného potrubného rozvodu v blízkosti tela fancoilovej jednotky presne podľa polohy určenej projektovou dokumentáciou hydrauliky. Vzhľadom na vyšší menovitý prietok kompatibilných jednotiek (najmä pri modeli VA 2-100 KN) je dôležité pri montáži skontrolovať dimenzovanie pripojovacieho potrubia a tlakovú stratu celého okruhu, aby ventil pri plnom prietoku nespôsoboval neprimerané obmedzenie výkonu. Elektrické prepojenie servopohonu s riadiacou elektronikou fancoilu alebo s regulátorom VA 2-AWC DK realizuje kvalifikovaný technik v rámci celkovej elektroinštalácie systému, spolu s funkčným odskúšaním správneho prepínania v oboch prevádzkových režimoch.
Kompatibilita
Táto sada pokrýva obidve výkonové triedy väčších kazetových jednotiek radu KN – 5 kW model VA 2-050 KN aj 10 kW model VA 2-100 KN, podobne ako spoločný krycí panel kód 8000018476 a zberná vanička kód 8000022078 pre tú istú dvojicu modelov. Pre menšiu 3,5 kW výkonovú triedu (model VA 2-035 KN) je určená samostatná, menšia sada s kódom 8000029837 (VA 2-3VW 035K), ktorá nezvláda taký vysoký prietok ako táto väčšia verzia. Pri kompletizácii objednávky je preto potrebné zvoliť sadu presne zodpovedajúcu výkonovej triede inštalovaného tela fancoilu.
Údržba
Podobne ako pri menšej sade je hlavnou údržbovou požiadavkou pravidelná ročná kontrola funkčnosti prepínania, tesnosti pripojovacích spojov a stavu servopohonu v rámci celkového servisu vykurovacieho/chladiaceho systému. Pri výkonovo väčších inštaláciách s vyšším prietokom vody je vhodné venovať zvýšenú pozornosť kvalite a filtrácii obehovej vody, keďže nečistoty alebo usadeniny môžu pri vyššom prietoku rýchlejšie ovplyvniť plynulosť mechanického prepínania ventilu. Odporúčame dodržiavať pokyny výrobcu zdroja tepla/chladu ohľadom úpravy vody v celom systéme. Servisná kontrola by mala byť súčasťou pravidelnej ročnej prehliadky celej fancoilovej inštalácie a pripojeného zdroja tepla/chladu, podobne ako pri ostatných hydraulických prvkoch systému.
Hydraulické súvislosti vo väčších inštaláciách
Vo väčších objektoch, kde sa nasadzujú výkonovo silnejšie kazetové fancoily VA 2-050 KN a VA 2-100 KN – typicky kancelárske priestory, showroomy, reštauračné alebo maloobchodné prevádzky – je bežné, že jeden zdroj tepla/chladu (napríklad väčšie tepelné čerpadlo Vaillant aroTHERM plus vo vyššom výkonovom rade) zásobuje viacero fancoilových jednotiek naraz cez rozvetvený potrubný systém s viacerými vetvami a zónami. V takýchto systémoch je hydraulické riadenie prietoku medzi vykurovacím a chladiacim režimom výrazne komplexnejšie než pri jednoduchej bytovej inštalácii s jedným alebo dvomi fancoilmi, a práve tu má nasadenie riadeného 3-cestného ventilu pri každej jednotke svoje opodstatnenie – umožňuje totiž nezávislé prepínanie režimu na úrovni jednotlivej zóny alebo miestnosti bez potreby prepínať celý systém naraz z centrálneho miesta.
Pri projektovaní takýchto rozsiahlejších systémov sa okrem samotného výberu 3-cestného ventilu zvažuje aj celkové hydraulické vyváženie sústavy (aby výkonovo silnejšie jednotky ako VA 2-100 KN neodoberali neprimerane veľký podiel prietoku na úkor menších jednotiek v tej istej sústave), dimenzovanie obehových čerpadiel s ohľadom na súčet menovitých prietokov všetkých pripojených spotrebičov, a voľba vhodnej stratégie riadenia (napríklad centrálne riadenie cez systém riadenia budovy, alebo nezávislé riadenie každej zóny vlastným regulátorom VA 2-AWC DK). Tieto rozhodnutia by mal urobiť kvalifikovaný projektant vykurovacej a chladiacej techniky na základe konkrétnych parametrov objektu.
Výhody automatického prepínania oproti manuálnemu prestavovaniu
Bez riadeného 3-cestného ventilu by prechod medzi zimnou vykurovacou a letnou chladiacou sezónou pri zdieľanom potrubnom rozvode vyžadoval manuálny zásah – napríklad prestavenie ručných uzatváracích ventilov pri každom fancoile zvlášť, čo je pri väčšom počte jednotiek v objekte časovo náročné a náchylné na chybu (napríklad zabudnutie prestaviť jednu z jednotiek, čo môže spôsobiť, že daná miestnosť zostane bez správnej funkcie počas celej sezóny, kým sa chyba neodhalí). Automatické riadené prepínanie pomocou tejto sady eliminuje toto riziko – systém prepne všetky pripojené jednotky súčasne na základe jedného signálu z regulátora alebo systému riadenia budovy, čím sa znižuje priestor pre ľudskú chybu a zjednodušuje sezónna prevádzka celého systému.
Prečo objednať sadu VA 2-3VW 050-100K
Ak váš projekt počíta s kazetovým fancoilom VA 2-050 KN alebo VA 2-100 KN zapojeným do spoločného 2-rúrkového rozvodu s automatickým sezónnym alebo prevádzkovým prepínaním medzi kúrením a chladením, táto sada je nevyhnutným komponentom navrhnutým presne pre prietokové nároky týchto výkonovo silnejších jednotiek. Objednaním originálnej sady od výrobcu zaručíte správnu funkciu prepínania aj pri plnom výkone fancoilu a zachovanie záručných podmienok na celú inštaláciu. Odporúčame túto sadu zahrnúť do objednávky spolu s telom jednotky, krycím panelom, regulátorom VA 2-AWC DK a zbernou vaničkou na kondenzát, aby bola celá inštalácia od začiatku pripravená presne podľa navrhnutej hydraulickej schémy bez potreby dodatočného doobjednávania chýbajúcich komponentov po zistení, že ich daný projekt vyžaduje.
Časté otázky
Pasuje táto sada na VA 2-050 KN aj VA 2-100 KN súčasne?
Áno, sada VA 2-3VW 050-100K je konštrukčne dimenzovaná tak, aby zvládla prietokové nároky oboch výkonových tried – 5 kW aj 10 kW verzie tela jednotky.
Prečo existuje samostatná, väčšia verzia sady pre výkonovú triedu 5 a 10 kW?
Väčšie jednotky majú výrazne vyšší menovitý prietok vody, najmä model VA 2-100 KN. Menšia sada určená pre 3,5 kW model (VA 2-3VW 035K) by pri takomto prietoku predstavovala neprimerané obmedzenie a tlakovú stratu, preto výrobca ponúka pre väčšie jednotky samostatnú, prietokovo výkonnejšiu verziu.
Musím túto sadu objednať pri každej inštalácii VA 2-100 KN?
Nie, jej potreba závisí od konkrétnej hydraulickej schémy zapojenia systému. Pri jednoduchších inštaláciách s vlastným nezávislým okruhom fancoilu nemusí byť potrebná; pri zdieľanom rozvode s viacerými spotrebičmi je zvyčajne odporúčaná alebo nevyhnutná.
Je táto sada kompatibilná s regulátorom VA 2-AWC DK?
Áno, servopohon ventilu je možné riadiť signálom z regulátora VA 2-AWC DK, ktorý je zároveň odporúčaným ovládacím prvkom pre obidve kompatibilné výkonové triedy fancoilu.
Aký je hlavný rozdiel medzi touto sadou a menšou verziou VA 2-3VW 035K?
Hlavným rozdielom je prietoková trieda ventilu – táto verzia je dimenzovaná na vyšší menovitý prietok vody zodpovedajúci výkonovej triede 5 a 10 kW, zatiaľ čo menšia sada je určená pre nižší prietok pri 3,5 kW modeli.
Aké je riziko, ak sa v systéme s viacerými fancoilmi neinštaluje tento riadený ventil a prepína sa manuálne?
Manuálne prepínanie pri väčšom počte jednotiek je časovo náročné a náchylné na chybu – napríklad opomenutie prestaviť niektorú z jednotiek pri zmene sezóny môže spôsobiť, že daná zóna nebude fungovať správne, kým sa chyba neodhalí. Automatický riadený ventil toto riziko eliminuje.
Ovplyvňuje táto sada tlakovú stratu okruhu pri plnom výkone jednotky VA 2-100 KN?
Sada je dimenzovaná na vyšší menovitý prietok tejto výkonovej triedy, napriek tomu odporúčame pri projektovaní zohľadniť jej tlakovú stratu spolu s ostatnými prvkami okruhu pri dimenzovaní obehového čerpadla.
Kde presne sa ventil v potrubnom rozvode montuje?
Montuje sa priamo do vodného potrubia v blízkosti tela fancoilovej jednotky, na mieste určenom projektovou dokumentáciou hydrauliky konkrétneho systému, spravidla ešte pred pripojením k samotnému výmenníku fancoilu.
Je servopohon ventilu súčasťou dodávky, alebo sa objednáva samostatne?
Servopohon je plnohodnotnou súčasťou tejto sady spolu so samotným telesom 3-cestného ventilu a potrebným montážnym príslušenstvom, netreba ho teda objednávať ako samostatnú položku.
Dodatočné parametre
| Kategória: | Vaillant aroVAIR kazetové fancoily (KN) |
|---|---|
| Záruka: | 2 roky |
| Typ: | Sada s 3-cestným prepínacím ventilom s pohonom, vyššia prietoková trieda |
| Určený pre: | Vaillant aroVAIR VA 2-050 KN (5 kW) a VA 2-100 KN (10 kW) |
| Funkcia: | prepínanie prietoku medzi vykurovacím a chladiacim okruhom |
| Riadenie: | elektrický servopohon, signál z regulátora VA 2-AWC DK / systému riadenia |
| Systém: | 2-rúrkové hydronické systémy |
| Súčasti: | 3-cestný ventil, servopohon, montážne príslušenstvo |
| Kompatibilná výkonová trieda: | 5 a 10 kW |
| Kompatibilný regulátor: | VA 2-AWC DK (kód 8000022076) |
| Značka: | Vaillant |
| Dodávateľ: | WINTNER s.r.o. |
| Záruka: | 2 roky |
