Vaillant aroVAIR VA 2-3VW 070C – sada s 3-cestným ventilom pre konvektor 7 kW
Kód: 0010035910Podrobný popis

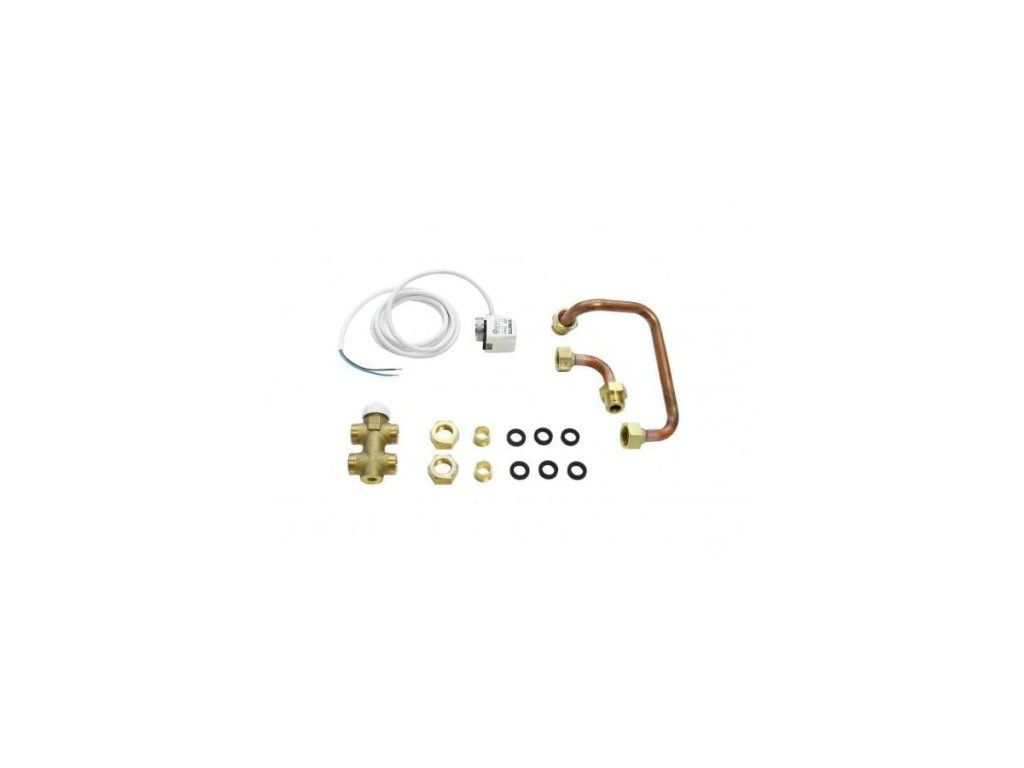

Vaillant aroVAIR VA 2-3VW 070C – sada s 3-cestným prepínacím ventilom pre konvektorové jednotky 7 kW
Vaillant aroVAIR VA 2-3VW 070C (objednávacie číslo 0010035910) je hydraulická doplnková sada s 3-cestným prepínacím ventilom a príslušným potrubím, určená pre najvýkonnejší konzolový (parapetný) fancoil radu Vaillant aroVAIR – model VA 2-070/075 CN s výkonom približne 7,0 – 7,35 kW. Sada je nevyhnutným doplnkom pri tzv. dvojrúrkovom (2-rúrkovom) hydraulickom zapojení, kde jedno spoločné potrubie striedavo privádza k jednotke buď teplú vodu z tepelného čerpadla (v zimnom režime kúrenia), alebo studenú vodu (v letnom režime chladenia). Keďže fancoil má len jeden výmenník napojený na jeden okruh, musí niečo zabezpečiť, aby sa na úrovni zdroja alebo rozvodu správne prepínalo medzi týmito dvomi režimami – presne to je úlohou 3-cestného prepínacieho ventilu v tejto sade.
Bez tejto sady (alebo ekvivalentného riešenia prepínania na úrovni celého vykurovacieho/chladiaceho systému) by dvojrúrkovo zapojený fancoil nedokázal automaticky reagovať na signál z izbového regulátora (napríklad VA 2-WC C alebo VA 2-WC D) a prepínať medzi kúrením a chladením – ventil je tak kľúčovým hydraulickým prvkom, ktorý spája elektronické riadenie s fyzickým tokom vody v systéme, a jeho absencia by v praxi znamenala, že jednotka bude celoročne dostávať iba jeden typ vody podľa toho, ako je práve nastavený zvyšok systému.
Sada VA 2-3VW 070C je špecificky dimenzovaná na prietokové a tlakové parametre zodpovedajúce výkonovému radu 7 kW – teda najväčšej jednotke v rade VA 2 CN. Pre menšie konzolové jednotky (VA 2-015 CN, VA 2-035 CN, VA 2-045 CN s výkonom 1,5 až 4,5 kW) sa používa menšia sesterská sada VA 2-3VW C, ktorá je dimenzovaná na nižší prietok zodpovedajúci menším výmenníkom.
Technické parametre
- Typ produktu: sada s 3-cestným prepínacím (motorickým) ventilom vrátane pripájacieho potrubia
- Určenie: Vaillant aroVAIR VA 2-070 CN / VA 2-075 CN (výkon cca 7,0 – 7,35 kW)
- Funkcia ventilu: riadené prepínanie prietoku vody medzi vykurovacím a chladiacim okruhom pri dvojrúrkovom (2-rúrkovom) zapojení
- Ovládanie ventilu: elektrické, riadené signálom z izbového regulátora (napr. VA 2-WC C, VA 2-WC D) alebo z nadradeného systému riadenia

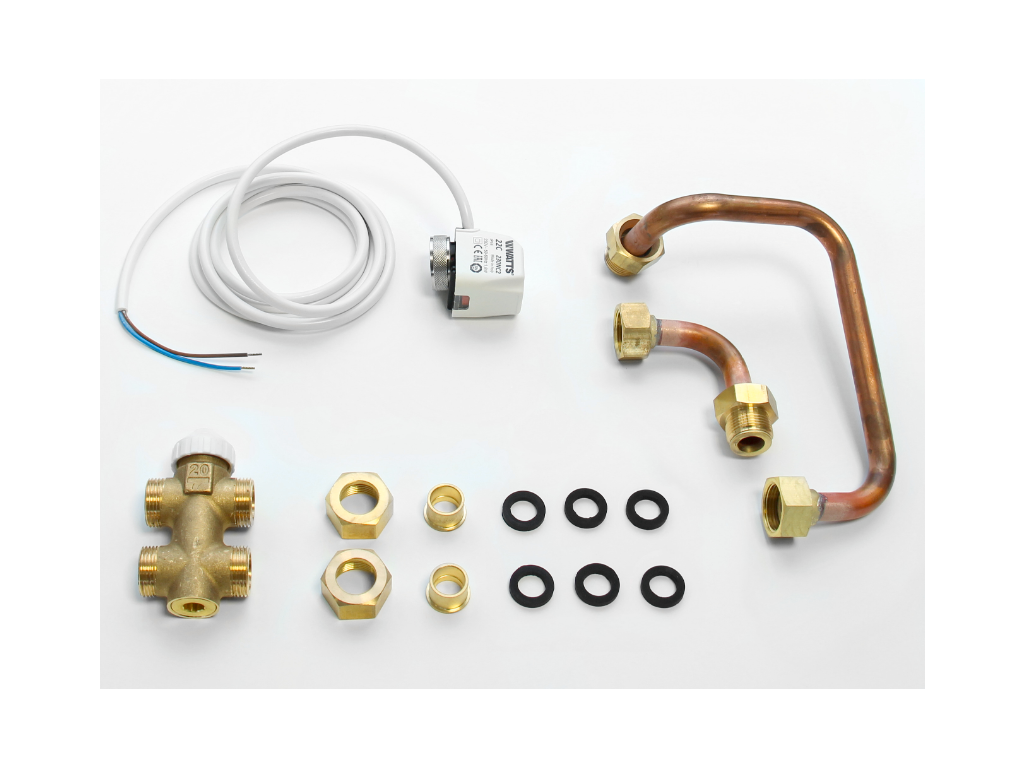

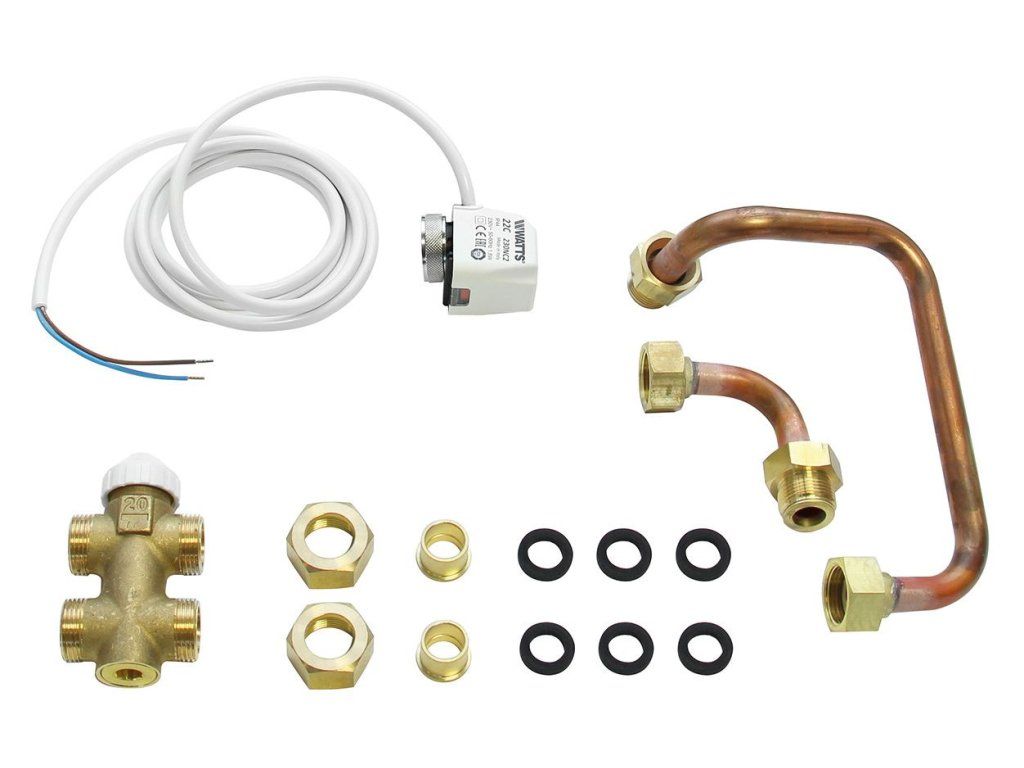

- Obsah sady: 3-cestný ventil s pohonom + potrebné spojovacie potrubie/tvarovky pre napojenie na jednotku VA 2-070 CN
- Kompatibilita: výhradne s konzolovou jednotkou Vaillant aroVAIR VA 2-070/075 CN (nie s menšími modelmi radu, pre ktoré slúži sada VA 2-3VW C)
- Typ zapojenia: dvojrúrkový (2-rúrkový) hydraulický systém so striedavým prietokom teplej/studenej vody
- Materiál tela ventilu: mosadz/kompatibilné kovové a plastové komponenty odolné voči prevádzkovým médiám vykurovacích/chladiacich okruhov
- Montáž: na prívodné potrubie fancoilu, v dosahu elektrického prepojenia s riadiacim systémom
- Krajina pôvodu: Nemecko / EÚ (výroba v rámci skupiny Vaillant Group)
- Záruka: 2 roky
Prečo je 3-cestný ventil potrebný práve pri dvojrúrkovom zapojení
Vykurovacie a chladiace systémy s tepelným čerpadlom vzduch-voda môžu byť k fancoilom pripojené dvoma základnými spôsobmi:
- Štvorrúrkový (4-rúrkový) systém – jednotka má samostatné potrubie pre kúrenie a samostatné pre chladenie (prípadne dva samostatné výmenníky), takže netreba nič prepínať – oba okruhy môžu byť teoreticky k dispozícii súčasne.
- Dvojrúrkový (2-rúrkový) systém – jednotka má len jeden okruh (jeden prívod a jednu spiatočku), ktorým v zime prúdi teplá voda a v lete studená. Prepnutie medzi režimami sa deje buď na úrovni celého zdroja tepla/chladu pre celý dom, alebo lokálne pri jednotke pomocou motorického 3-cestného ventilu, akým je práve VA 2-3VW 070C.
Lokálne prepínanie priamo pri fancoile (namiesto prepínania na úrovni celého systému) je výhodné najmä tam, kde má daná jednotka odlišné požiadavky na režim ako zvyšok domu – napríklad miestnosť orientovaná na juh, ktorá potrebuje chladenie skôr, než sa na chladenie prepne celý zvyšný vykurovací systém domu, alebo naopak miestnosť, ktorá potrebuje dokurovanie aj v čase, keď je zvyšok domu už v letnom režime.
Inštalácia a zapojenie
Montáž sady VA 2-3VW 070C pozostáva z dvoch krokov – hydraulického a elektrického:
- Hydraulické napojenie: 3-cestný ventil sa osadí do prívodného potrubia k výmenníku jednotky VA 2-070 CN, s využitím dodaných spojovacích prvkov a tvaroviek zodpovedajúcich pripojovacím rozmerom danej jednotky. Je nutné dodržať správny smer prietoku podľa značenia na tele ventilu.
- Elektrické prepojenie: pohon ventilu sa pripája na riadiaci systém (izbový regulátor alebo nadradenú automatiku), ktorý na základe požadovaného režimu (Kúrenie/Chladenie zvoleného na regulátore VA 2-WC C alebo VA 2-WC D, prípadne automaticky pri modeli s funkciou Auto) vysiela signál na prepnutie polohy ventilu.
Montáž a zapojenie tejto sady musí vykonať kvalifikovaný technik s oprávnením na montáž vykurovacej a chladiacej techniky, v súlade s montážnym návodom Vaillant k jednotke VA 2-070 CN a k danej sade ventilu. Po montáži je potrebné vykonať funkčnú skúšku – overiť, že sa ventil pri zmene režimu na regulátore skutočne prepína a že nedochádza k netesnostiam v mieste spojov.
Pred uvedením do prevádzky odporúčame tiež odvzdušniť príslušnú vetvu potrubia, aby v systéme nezostal vzduch, ktorý by mohol spôsobovať hlučnosť alebo znížený výkon výmenníka.
Kompatibilita – nezamieňať s menšou sadou
Dôležité upozornenie pri objednávke: sada VA 2-3VW 070C je určená výhradne pre najväčšiu konzolovú jednotku radu – VA 2-070/075 CN (7,0 – 7,35 kW). Pre menšie jednotky rovnakého radu (VA 2-015 CN, VA 2-035 CN, VA 2-045 CN, teda výkony 1,5 až 4,5 kW) je potrebné použiť menšiu sesterskú sadu VA 2-3VW C, ktorá je dimenzovaná na iný (nižší) prietok a nemusí byť mechanicky ani prietokovo zameniteľná so sadou pre 7 kW jednotku. Pred objednávkou preto vždy overte presné označenie vášho fancoilu na typovom štítku jednotky, ktorý sa spravidla nachádza na vnútornej strane krytu jednotky alebo v priloženej dokumentácii k fancoilu.
Kedy sadu potrebujete a kedy nie
- Potrebujete ju, ak je váš fancoil VA 2-070 CN zapojený do dvojrúrkového systému, kde sa medzi kúrením a chladením prepína priamo pri jednotke (napríklad preto, lebo miestnosť s fancoilom má odlišný harmonogram vykurovania/chladenia ako zvyšok domu, alebo preto, že sa má prepínanie diať automaticky podľa izbového regulátora bez zásahu na centrálnom zdroji).
- Nepotrebujete ju, ak je systém riešený ako štvorrúrkový (samostatné vetvy kúrenia a chladenia) alebo ak sa prepínanie medzi režimami vykonáva centrálne na úrovni celého vykurovacieho/chladiaceho zdroja pre celý dom, a fancoil teda vždy dostáva už „správny" typ vody zodpovedajúci aktuálnej sezóne.
Údržba a starostlivosť
3-cestný ventil je hydraulický prvok s pohyblivými časťami (prepínací mechanizmus, tesnenia), preto sa oproti čisto elektronickým súčastiam odporúča pravidelnejšia kontrola:
- Aspoň raz ročne, ideálne pri prechode medzi vykurovacou a chladiacou sezónou, vizuálne skontrolovať tesnosť spojov ventilu a priľahlého potrubia.
- Overiť, že sa ventil pri prepnutí režimu na regulátore skutočne mechanicky prestavuje (počuteľné cvaknutie pohonu alebo zmena teploty potrubia na výstupe podľa aktuálneho režimu).
- V prípade netesnosti, nezvyčajných zvukov pri prepínaní alebo situácie, keď jednotka nereaguje na zmenu režimu napriek správnemu nastaveniu regulátora, kontaktovať servisného technika – nezasahovať do ventilu svojpomocne bez príslušnej kvalifikácie.
- Pri dlhšej odstávke systému (napríklad mimo vykurovacej aj chladiacej sezóny) nie je potrebný žiadny špeciálny úkon, avšak pred opätovným spustením na začiatku sezóny odporúčame vždy vykonať kontrolnú funkčnú skúšku prepínania.
Rola dvojrúrkových systémov vo väčších inštaláciách
Dvojrúrkové zapojenie s lokálnym prepínaním pomocou sady VA 2-3VW 070C sa v praxi často volí pri väčších rodinných domoch, kde je fancoil VA 2-070 CN najčastejšie osadený vo veľkej otvorenej obytnej zóne (obývacia izba prepojená s kuchyňou, prípadne viac miestností napojených na jeden hydraulický okruh). Práve v takomto priestore je požiadavka na chladenie v lete a dokurovanie v prechodných mesiacoch najvýraznejšia – veľké presklené plochy a otvorená dispozícia spôsobujú rýchlejšie prehrievanie v lete, kým v zime môže byť potrebné doplnkové teplo popri hlavnom vykurovacom systéme (napríklad podlahovom kúrení, ktoré má vyššiu zotrvačnosť a pomalšie reaguje na náhle zmeny teploty spôsobené napríklad väčším počtom osôb v miestnosti alebo priamym slnečným žiarením).
V takýchto väčších alebo zónovo riadených inštaláciách dáva zmysel, aby mal práve výkonovo najsilnejší fancoil v rade (VA 2-070 CN) vlastnú lokálnu možnosť prepínania medzi kúrením a chladením nezávisle od zvyšku domu – čo presne umožňuje táto sada v spojení s vhodným izbovým regulátorom.
Súvis s výkonom a prietokom vody
Výmenník jednotky VA 2-070 CN pracuje s výrazne vyšším prietokom vody než menšie modely radu (VA 2-015/035/045 CN), keďže musí odovzdať približne 7,0 – 7,35 kW tepelného alebo chladiaceho výkonu. Práve preto je 3-cestný ventil v sade VA 2-3VW 070C dimenzovaný na iný (vyšší) prietok než ventil v menšej sade VA 2-3VW C – použitie nesprávne dimenzovaného ventilu by mohlo spôsobiť buď zbytočne vysoký tlakový spád v okruhu (a tým hlučnosť alebo zvýšenú záťaž obehového čerpadla), alebo naopak nedostatočný prietok a zníženie reálneho výkonu jednotky oproti katalógovej hodnote. Dodržanie správnej sady zodpovedajúcej konkrétnemu modelu fancoilu je preto dôležité nielen z hľadiska mechanickej kompatibility prípojok, ale aj z hľadiska reálne dosiahnuteľného výkonu jednotky.
Prečo nakúpiť u nás
Sadu Vaillant VA 2-3VW 070C ponúkame ako originálne príslušenstvo priamo kompatibilné s konzolovou jednotkou aroVAIR VA 2-070 CN, s 2-ročnou zárukou. Pri nejasnostiach, či vaša inštalácia vyžaduje túto konkrétnu sadu, alebo menšiu variantu VA 2-3VW C pre nižšie výkonové rady, prípadne či váš systém vôbec 3-cestný ventil potrebuje (závisí od toho, či je zapojenie jednorúrkové/štvorrúrkové alebo dvojrúrkové), radi vám pred objednávkou poradíme na základe konkrétneho typu vášho fancoilu a hydraulickej schémy zapojenia. Odporúčame kombinovať túto sadu s vhodným izbovým regulátorom (VA 2-WC C alebo VA 2-WC D) a v prípade voľne stojacej inštalácie aj s nožičkami VAZ-015-070-F1, ktoré nájdete v rovnakej kategórii príslušenstva.
Časté otázky
Pre ktorý presne fancoil je táto sada určená?
Sada VA 2-3VW 070C je určená výhradne pre najväčšiu konzolovú jednotku Vaillant aroVAIR – model VA 2-070 CN, prípadne jeho variantu VA 2-075 CN, s výkonom približne 7,0 až 7,35 kW. Pre menšie jednotky rovnakého radu (1,5 až 4,5 kW) sa používa menšia sada VA 2-3VW C.
Kedy potrebujem sadu s 3-cestným ventilom a kedy nie?
Sada je potrebná pri dvojrúrkovom (2-rúrkovom) hydraulickom zapojení, kde jedno potrubie striedavo privádza teplú aj studenú vodu a je nutné lokálne prepínať medzi vykurovacím a chladiacim režimom priamo pri jednotke. Pri štvorrúrkovom systéme so samostatnými okruhmi kúrenia a chladenia, alebo ak sa prepínanie deje centrálne na úrovni celého zdroja, sada nie je potrebná.
Kto riadi prepínanie ventilu – deje sa to automaticky?
Ventil je ovládaný elektricky na základe signálu z izbového regulátora fancoilu (napríklad VA 2-WC C alebo VA 2-WC D) alebo z nadradeného riadiaceho systému – pri zmene požadovaného režimu (Kúrenie/Chladenie) sa ventil automaticky prestaví do zodpovedajúcej polohy.
Je sada zameniteľná s VA 2-3VW C pre menšie jednotky?
Nie, sady sú dimenzované na odlišné prietokové parametre zodpovedajúce konkrétnemu výkonu jednotky, preto nie sú vzájomne zameniteľné. Vždy je potrebné použiť sadu zodpovedajúcu presnému modelu a výkonu vášho fancoilu.
Kto by mal vykonať montáž sady?
Montáž zahŕňa hydraulické aj elektrické zapojenie, preto by ju mal vykonať výhradne kvalifikovaný technik s oprávnením na montáž vykurovacej a chladiacej techniky, podľa montážneho návodu Vaillant k jednotke VA 2-070 CN a danej sade ventilu.
Vyžaduje ventil pravidelnú údržbu?
Odporúča sa aspoň raz ročne, najlepšie pri prechode medzi vykurovacou a chladiacou sezónou, skontrolovať tesnosť spojov a overiť funkčnosť prepínania. Ide o mechanický prvok s pohyblivými časťami, preto si oproti čisto elektronickým súčastiam vyžaduje o niečo pozornejšiu kontrolu.
Prečo má práve 7 kW jednotka vlastnú, väčšiu sadu ventilu?
Jednotka VA 2-070 CN pracuje s výrazne vyšším prietokom vody než menšie modely radu, keďže musí odovzdať vyšší tepelný/chladiaci výkon. Ventil v sade VA 2-3VW 070C je preto dimenzovaný na tento vyšší prietok, aby nedochádzalo k nadmernému tlakovému spádu, hlučnosti či zníženiu reálneho výkonu jednotky oproti katalógovej hodnote.
Dodatočné parametre
| Kategória: | Príslušenstvo pre fancoily Vaillant |
|---|---|
| Záruka: | 2 roky |
| Typ produktu: | Sada s 3-cestným prepínacím ventilom + potrubie |
| Určenie (výkon jednotky): | cca 7,0 – 7,35 kW |
| Kompatibilné modely: | Vaillant aroVAIR VA 2-070 CN / VA 2-075 CN |
| Funkcia: | Prepínanie prietoku medzi vykurovacím a chladiacim okruhom |
| Typ zapojenia: | Dvojrúrkový (2-rúrkový) systém |
| Ovládanie ventilu: | Elektrické, riadené izbovým regulátorom |
| Materiál tela ventilu: | Mosadz / kov, odolné komponenty |
| Značka: | Vaillant |
| Séria: | aroVAIR |
| Krajina pôvodu: | Nemecko / EÚ |
| Záruka: | 2 roky |
