Vaillant auroFLOW exclusive VPM 20/2 S - solárny modul (tlakový systém)
Kód: 0010015139Podrobný popis

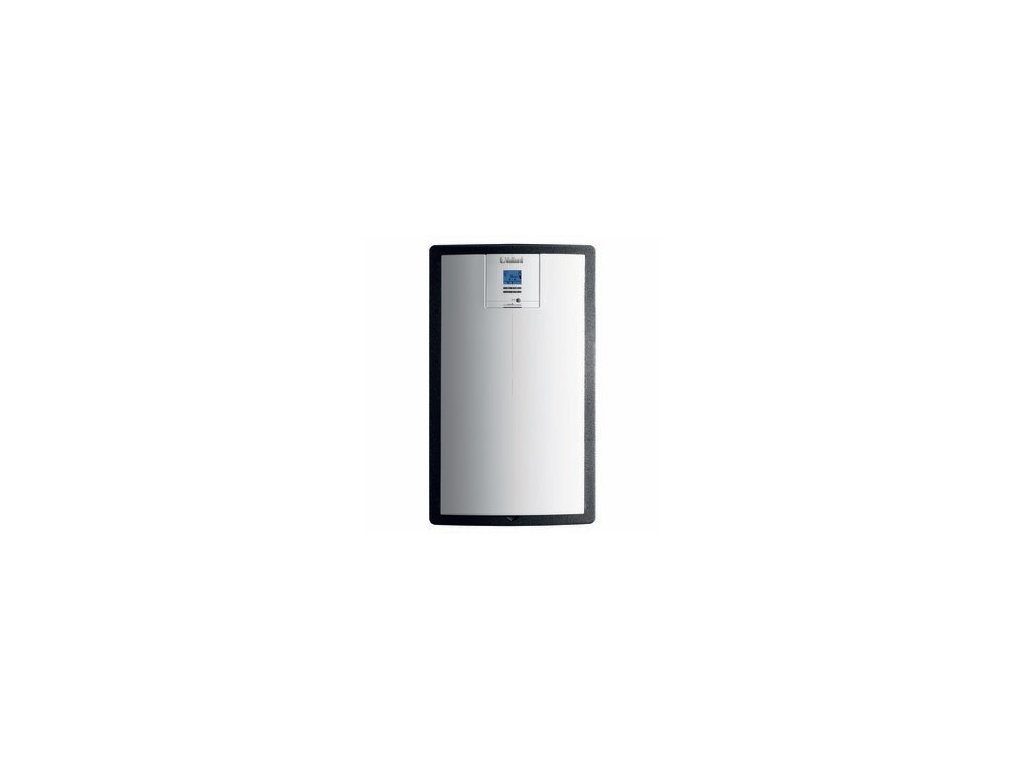

Vaillant auroFLOW exclusive VPM 20/2 S – solárny modul pre tlakové solárne systémy
Solárny modul Vaillant auroFLOW exclusive VPM 20/2 S (objednávacie číslo výrobcu 0010015139) je kompaktná solárna nabíjacia stanica, ktorá zabezpečuje prenos tepla zo slnečných kolektorov na streche do akumulačného zásobníka vykurovacej vody (typicky Vaillant allSTOR exclusive) v tlakovom (klasickom, glykolovom) solárnom okruhu. Namiesto rozptýlenej solárnej regulácie zloženej zo samostatného solárneho čerpadla, regulátora, poistnej skupiny a rozširovacej nádoby prináša auroFLOW exclusive všetky tieto komponenty integrované do jedného kompaktného modulu s vlastným displejom a plnou komunikáciou so zvyškom vykurovacieho systému Vaillant.
Označenie „20" v modelovom rade vyjadruje, že tento modul je určený pre solárne kolektorové polia s plochou približne od 4 do 20 m² plochých solárnych kolektorov auroTHERM – teda pre bežné rodinné domy so solárnou podporou prípravy teplej vody, prípadne s čiastočnou solárnou podporou vykurovania. Pre väčšie kolektorové polia (od 20 do 60 m², typicky pri bytových domoch alebo komerčných aplikáciách) je určený výkonovo väčší modul VPM 60/2 S.
Princíp fungovania tlakového solárneho systému
V tlakovom (klasickom) solárnom systéme cirkuluje v okruhu kolektorov zmes vody a nemrznúcej solárnej kvapaliny (glykolu), ktorá je pod trvalým tlakom udržiavaným pomocou expanznej nádoby a poistnej skupiny integrovanej priamo v module. Solárne čerpadlo v module dopravuje ohriatu teplonosnú kvapalinu z kolektorov cez doskový výmenník tepla do akumulačného zásobníka, kde odovzdá teplo vode určenej na prípravu teplej úžitkovej vody, prípadne na podporu vykurovania. Modul pritom priebežne vyhodnocuje teplotu na kolektoroch a v zásobníku a čerpadlo spúšťa iba vtedy, keď je teplota na kolektoroch vyššia než v zásobníku o nastavenú hodnotu (tzv. diferenčná regulácia), čím sa maximalizuje využitie slnečnej energie a zároveň sa predchádza zbytočnému chodu čerpadla.
Modul je vybavený osvetleným grafickým displejom, ktorý priebežne zobrazuje aktuálny solárny zisk, teploty na kolektoroch aj v zásobníku, a prevádzkový stav systému. Vďaka tomu má užívateľ aj servisný technik okamžitý prehľad o tom, koľko energie systém reálne získava zo slnka.
Integrované komponenty

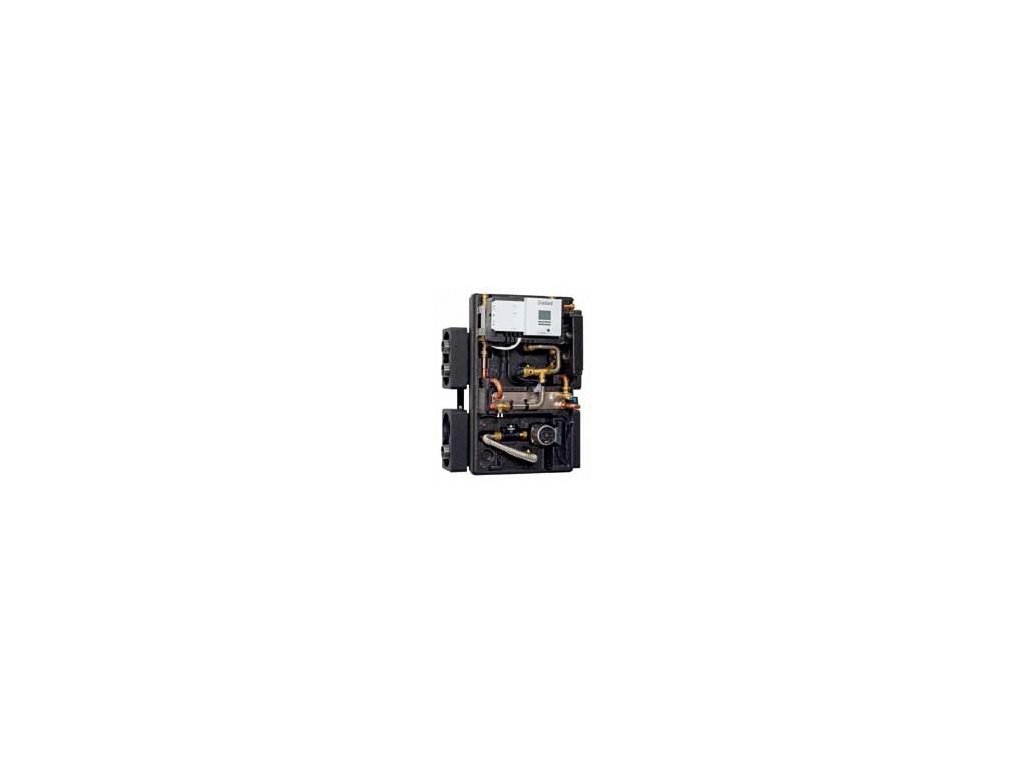

Modul auroFLOW exclusive VPM 20/2 S v sebe zlučuje:
- Vysokoúčinné solárne obehové čerpadlo s elektronicky riadenými otáčkami prispôsobujúcimi sa aktuálnej intenzite slnečného žiarenia.
- Doskový výmenník tepla pre prenos tepla zo solárneho okruhu do akumulačného zásobníka.
- Integrovaný diferenčný solárny regulátor s osvetleným displejom.
- Poistnú skupinu s manometrom a plniacim/vypúšťacím ventilom pre solárny okruh.
- Trojcestný prepínací ventil pre riadenie toku teplonosnej kvapaliny (napr. pri kaskádovom zapojení dvoch modulov).
- Teplotné a prietokové snímače pre presné vyhodnocovanie solárneho zisku.
Vďaka tejto integrácii odpadá potreba samostatne dimenzovať, obstarávať a zapájať jednotlivé komponenty solárnej sústavy, čím sa výrazne zjednodušuje projektovanie aj samotná montáž.
Montáž a inštalačné možnosti
Podobne ako čerstvovodné moduly aguaFLOW, aj solárny modul auroFLOW exclusive je možné namontovať buď priamo na akumulačný zásobník (typicky allSTOR exclusive) systémom rýchlospojok „plug & play", alebo samostatne na stenu s prepojením k zásobníku vykurovacím/solárnym potrubím. Súčasťou dodávky je aj napájací kábel s dĺžkou približne 4 metre a sada adaptérov s tesniacimi krúžkami pre pripojenie k zásobníku, ako aj tesnenia pre pripojenie solárneho okruhu.
Kaskádové zapojenie
Pri väčších solárnych poliach presahujúcich kapacitu jedného modulu, alebo pri potrebe rozdeliť kolektorové pole na viacero samostatne riadených vetiev, je možné až dva moduly auroFLOW exclusive zapojiť do kaskády s využitím integrovaného trojcestného ventilu, ktorý zaisťuje správne rozdelenie toku teplonosnej kvapaliny medzi jednotlivé jednotky.
Technické charakteristiky
| Objednávacie číslo výrobcu | 0010015139 |
| Model | auroFLOW exclusive VPM 20/2 S |
| Typ zariadenia | Solárna nabíjacia stanica pre tlakový (glykolový) solárny okruh |
| Odporúčaná plocha kolektorov | cca 4 – 20 m² plochých kolektorov auroTHERM |
| Napájacie napätie | 230 V / 50 Hz |
| Regulácia | Integrovaný diferenčný solárny regulátor s osvetleným displejom |
| Výmenník tepla | Doskový, prenos tepla z kolektorového okruhu do akumulačného zásobníka |
| Čerpadlo | Vysokoúčinné solárne obehové čerpadlo s elektronickou reguláciou otáčok |
| Poistná skupina | Integrovaná, s manometrom a plniacim/vypúšťacím ventilom |
| Prepínanie okruhu | Integrovaný trojcestný ventil (pre kaskádovú prevádzku dvoch modulov) |
| Komunikačné rozhranie | eBUS (integrácia so systémovým regulátorom a kotlom Vaillant) |
| Spôsob montáže | Priama montáž na allSTOR exclusive alebo nástenná montáž |
| Obsah dodávky | Modul, napájací kábel 4 m, sada adaptérov na zásobník s tesneniami, tesnenia pre solárny okruh, návod |
| Kaskádová prevádzka | Áno, až 2 moduly |
| Odporúčané využitie | Rodinné domy so solárnou podporou prípravy TV, menšie kolektorové polia |
| Značka | Vaillant |
| Krajina pôvodu | Nemecko (Vaillant Group) |
| Záruka | 2 roky |
Kompatibilita a odporúčaná zostava
Modul auroFLOW exclusive VPM 20/2 S je koncipovaný predovšetkým pre spoluprácu s vrstveným akumulačným zásobníkom allSTOR exclusive a solárnymi plochými kolektormi radu auroTHERM. V systéme je bežné, že spolu s ním pracuje aj čerstvovodný modul aguaFLOW exclusive pripojený na ten istý akumulačný zásobník – solárny modul zásobník priebežne dobíja teplom zo slnka, kým čerstvovodný modul toto teplo odovzdáva do rozvodu teplej vody v okamihu odberu. Celý systém je riadený nadradeným systémovým regulátorom Vaillant (napr. sensoCOMFORT 720) cez zbernicu eBUS, ktorý koordinuje solárny zisk, dohrev kotlom či tepelným čerpadlom a prípravu teplej vody ako jeden logický celok.
Výhody integrovaného solárneho modulu oproti klasickej zostave z jednotlivých komponentov
- Jednoduchšie projektovanie a montáž – jeden kompaktný celok namiesto samostatného čerpadla, regulátora, poistnej skupiny a expanznej nádoby.
- Prehľadná diagnostika – osvetlený displej priamo zobrazuje solárny zisk a prevádzkový stav bez nutnosti samostatného meracieho zariadenia.
- Plná integrácia so systémom Vaillant – komunikácia cez eBUS zjednodušuje koordináciu so zvyškom vykurovacieho systému.
- Úspora miesta v kotolni – kompaktné rozmery a možnosť priamej montáže na zásobník.
- Škálovateľnosť – možnosť kaskádového zapojenia pri rozšírení kolektorového poľa.
Montážne odporúčania
Inštaláciu solárneho modulu, vrátane napojenia solárneho okruhu, naplnenia teplonosnou kvapalinou (glykolová zmes) a nastavenia parametrov diferenčnej regulácie, musí vykonať kvalifikovaný technik zaškolený na solárne systémy Vaillant. Súčasťou uvedenia do prevádzky je aj kontrola tlaku v solárnom okruhu, funkčnosti poistného ventilu a nastavenie správnych teplotných diferenciálov medzi kolektormi a zásobníkom podľa konkrétnej veľkosti kolektorového poľa a orientácie strechy.
Údržba
Solárne systémy s tlakovým okruhom vyžadujú pravidelnú kontrolu, ktorá by mala byť súčasťou každoročnej servisnej prehliadky:
- kontrola tlaku v solárnom okruhu a stavu expanznej nádoby,
- kontrola koncentrácie a stavu nemrznúcej teplonosnej kvapaliny (glykol postupne degraduje a je potrebné ho po určitom počte rokov prevádzky vymeniť),
- funkčnosť poistného ventilu a manometra,
- chod solárneho čerpadla a jeho hlučnosť,
- funkčnosť teplotných snímačov a presnosť zobrazovaného solárneho zisku.
Prečo zvoliť tento model
Pre bežný rodinný dom so strednou plochou strechy vhodnou na osadenie 4 až 20 m² solárnych kolektorov predstavuje auroFLOW exclusive VPM 20/2 S komplexné a technicky vyspelé riešenie, ktoré spája solárny zisk s vysokým komfortom obsluhy a jednoduchou integráciou do existujúceho vykurovacieho systému Vaillant. Vďaka integrovanému riešeniu namiesto viacerých samostatných komponentov sa znižuje aj riziko montážnych chýb a skracuje čas potrebný na uvedenie systému do prevádzky.
Časté otázky
Aký je rozdiel medzi tlakovým solárnym systémom (auroFLOW exclusive) a drainback systémom (auroFLOW plus)?
Tlakový systém auroFLOW exclusive pracuje s trvalo naplneným solárnym okruhom pod tlakom, udržiavaným pomocou expanznej nádoby a poistnej skupiny. Drainback systém auroFLOW plus naopak po zastavení čerpadla vypúšťa teplonosnú kvapalinu z kolektorov späť do zbernej nádrže v module, čím eliminuje riziko prehriatia a poškodenia mrazom aj bez tlakového udržiavania okruhu.
Pre akú veľkosť kolektorového poľa je vhodný model VPM 20/2 S?
Model VPM 20/2 S je určený pre kolektorové polia s plochou približne od 4 do 20 m² plochých kolektorov auroTHERM, čo zodpovedá bežnému rodinnému domu so solárnou podporou prípravy teplej vody, prípadne čiastočnou podporou vykurovania.
Je potrebné dopĺňať solárnu kvapalinu manuálne?
Modul obsahuje integrovanú poistnú skupinu s plniacim a vypúšťacím ventilom, cez ktorý servisný technik pri uvedení do prevádzky aj pri pravidelnej údržbe kontroluje a v prípade potreby dopĺňa alebo vymieňa teplonosnú kvapalinu solárneho okruhu.
Môžem modul kombinovať s modulom aguaFLOW exclusive na tom istom zásobníku?
Áno, bežnou a odporúčanou konfiguráciou je kombinácia solárneho modulu auroFLOW exclusive spolu s čerstvovodným modulom aguaFLOW exclusive na spoločnom akumulačnom zásobníku – solárny modul zásobník dobíja teplom zo slnka, modul aguaFLOW toto teplo následne odovzdáva do rozvodu teplej vody pri odbere.
Koľko modulov auroFLOW exclusive je možné zapojiť do kaskády?
Vďaka integrovanému trojcestnému ventilu je možné zapojiť do kaskády až dva moduly auroFLOW exclusive, čo umožňuje rozdeliť väčšie alebo inak orientované kolektorové pole na dve samostatne riadené vetvy.
Postup uvedenia solárneho systému do prevádzky
Uvedenie modulu auroFLOW exclusive VPM 20/2 S do prevádzky zahŕňa niekoľko krokov, ktoré musí vykonať kvalifikovaný technik so skúsenosťami so solárnymi systémami:
- Kontrola hydraulického zapojenia solárneho okruhu (prívod a spiatočka ku kolektorom) aj strany akumulačného zásobníka.
- Naplnenie solárneho okruhu vhodnou zmesou nemrznúcej teplonosnej kvapaliny (glykolu) a vody v predpísanom pomere, vrátane dôkladného odvzdušnenia celého okruhu vrátane kolektorov na streche.
- Nastavenie tlaku solárneho okruhu na hodnotu zodpovedajúcu výške a dĺžke potrubnej trasy ku kolektorom, s ohľadom na kapacitu expanznej nádoby.
- Elektrické pripojenie a komunikácia modulu so zdrojom tepla a systémovým regulátorom cez zbernicu eBUS.
- Nastavenie diferenčnej regulácie – teplotný rozdiel, pri ktorom sa čerpadlo spúšťa a zastavuje, prípadne ochranné funkcie proti prehriatiu zásobníka.
- Funkčná skúška – overenie správneho chodu čerpadla, prepínania prípadnej kaskády a zobrazovaných hodnôt solárneho zisku na displeji.
Faktory ovplyvňujúce reálny solárny zisk
Aj pri technicky bezchybne nainštalovanom module auroFLOW exclusive VPM 20/2 S závisí skutočný solárny zisk od viacerých faktorov mimo samotného modulu:
- Orientácia a sklon strechy – optimálna orientácia na juh so sklonom zodpovedajúcim geografickej šírke prináša najvyšší celoročný zisk.
- Zatienenie kolektorov – aj čiastočné zatienenie časťou dňa (komíny, stromy, susedné budovy) môže výrazne znížiť celkový solárny zisk.
- Správne dimenzovaný akumulačný zásobník – príliš malý zásobník neumožní využiť celý potenciálny solárny zisk, príliš veľký naopak predlžuje čas potrebný na jeho ohriatie.
- Spotrebný profil domácnosti – domácnosti s rovnomernejším odberom teplej vody počas dňa dokážu solárny zisk využiť efektívnejšie než domácnosti s jedným krátkym intenzívnym odberom.
Bezpečnostné aspekty tlakového solárneho systému
Keďže teplonosná kvapalina v tlakovom solárnom okruhu môže pri vysokom slnečnom žiarení a nedostatočnom odbere tepla dosahovať vysoké teploty, integrovaná poistná skupina s poistným ventilom je kľúčovým bezpečnostným prvkom modulu. Poistný ventil pri prekročení maximálneho prevádzkového tlaku uvoľní časť kvapaliny mimo okruh, čím zabráni poškodeniu potrubia alebo komponentov systému. Práve preto je pravidelná kontrola funkčnosti tejto poistnej skupiny súčasťou každej odbornej servisnej prehliadky solárneho systému.
Zhrnutie
Vaillant auroFLOW exclusive VPM 20/2 S je moderný integrovaný solárny modul pre tlakové solárne systémy rodinných domov, ktorý zjednodušuje projektovanie, montáž aj obsluhu solárnej podpory prípravy teplej vody. Vďaka kompaktnému riešeniu všetkých potrebných komponentov v jednom module a plnej integrácii do systému Vaillant predstavuje spoľahlivú investíciu do využívania slnečnej energie.
Dodatočné parametre
| Kategória: | Vaillant – ventily, izolácie a montážne sady |
|---|---|
| Záruka: | 2 roky |
| Model: | auroFLOW exclusive VPM 20/2 S |
| Objednávacie číslo výrobcu: | 0010015139 |
| Typ zariadenia: | Solárna nabíjacia stanica - tlakový systém |
| Odporúčaná plocha kolektorov: | 4 - 20 m² |
| Napájanie: | 230 V / 50 Hz |
| Regulácia: | Integrovaný diferenčný solárny regulátor s displejom |
| Výmenník tepla: | Doskový |
| Poistná skupina: | Integrovaná, s manometrom |
| Prepínanie okruhu: | Integrovaný trojcestný ventil |
| Komunikácia: | eBUS |
| Kaskádová prevádzka: | Áno, max. 2 moduly |
| Značka: | Vaillant |
| Krajina pôvodu: | Nemecko |
| Záruka: | 2 roky |
