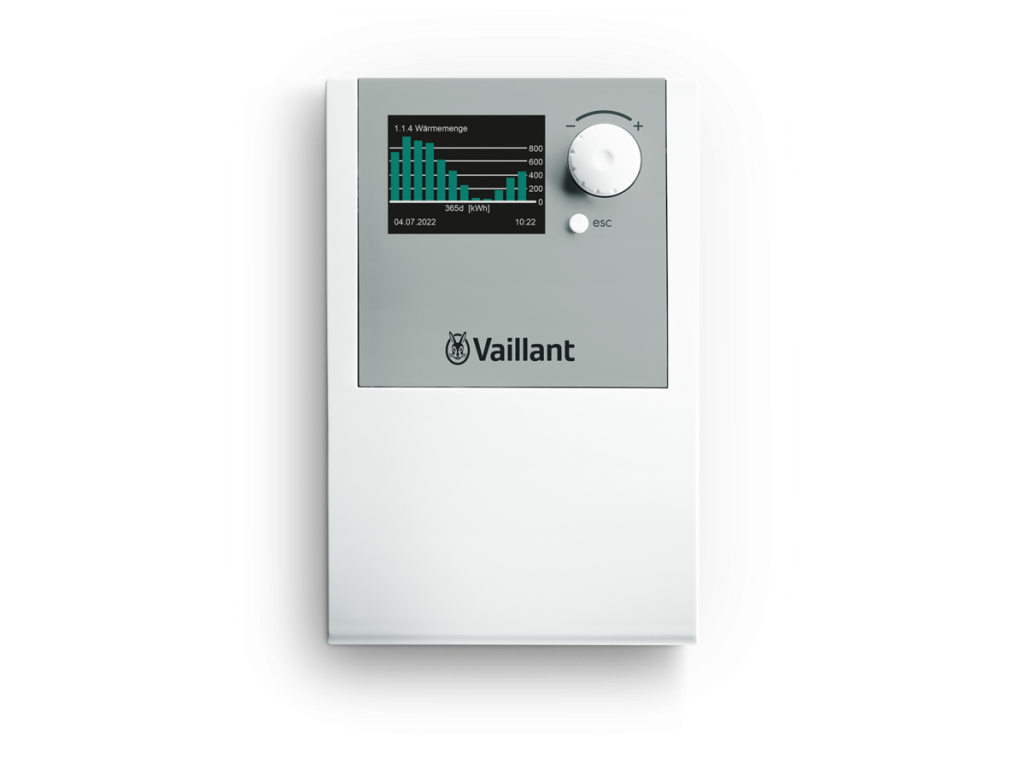

Vaillant auroMATIC 570 - solárny diferenciálny regulátor
Kód: 0020203655Podrobný popis
Vaillant auroMATIC 570 - solárny diferenciálny regulátor pre ohrev teplej vody a podporu vykurovania
Vaillant auroMATIC 570 (označovaný aj VRS 570) je pokročilý solárny diferenciálny regulátor určený pre riadenie solárnych termických sústav využívaných na prípravu teplej vody a podporu vykurovania. Ide o vrcholný model v rade solárnych regulátorov Vaillant, ktorý dokáže súčasne riadiť až dve kolektorové polia, dva zásobníky teplej vody (alebo jeden zásobník a ohrev bazéna) a poskytuje plnohodnotné dohrievanie zo záložného zdroja tepla, ak solárny zisk nepostačuje na pokrytie potreby teplej vody.
Regulátor pracuje na princípe merania teplotného rozdielu (delta-T) medzi kolektorovým poľom a zásobníkom - keď je teplota na kolektore dostatočne vyššia ako v zásobníku, regulátor spustí obehové čerpadlo solárneho okruhu a energia zo slnka sa tak efektívne prenáša do zásobníka teplej vody. Okrem klasickej diferenciálnej regulácie ponúka auroMATIC 570 aj režim pevnej teploty (fixed-T control), vhodný napríklad pre riadenie ohrevu bazéna alebo iných špecifických aplikácií, kde je žiaduce udržiavať konštantnú teplotu bez ohľadu na teplotný rozdiel voči kolektoru.
Hlavné technické vlastnosti
- Farebný grafický TFT displej s podsvietením a zobrazením textových hlásení - prehľadné zobrazenie aktuálnych teplôt, solárneho zisku a prevádzkových stavov.
- Riadenie až dvoch kolektorových polí súčasne (napr. kolektory orientované na rôzne svetové strany alebo rôzne sklony strechy).
- Možnosť pripojenia druhého zásobníka teplej vody alebo ohrevu bazéna ako doplnkového solárneho spotrebiča.
- Diferenciálna regulácia (delta-T) aj regulácia na pevnú teplotu (fixed-T) podľa konkrétnej aplikácie.
- Podpora vysoko účinných PWM obehových solárnych čerpadiel s plynulou reguláciou otáčok namiesto jednoduchého zapnutia/vypnutia.
- Zobrazenie a záznam solárneho zisku (energetického výnosu sústavy) priamo na displeji, čo umožňuje sledovať reálny prínos solárnej sústavy v priebehu roka.
- Týždenný časový program pre nabíjací okruh zásobníka aj pre cirkulačný okruh teplej vody.
- Dovolenkový (prázdninový) program pre obdobia dlhodobej neprítomnosti.
- Funkcia tepelnej dezinfekcie zásobníka (ochrana proti baktériám legionella) s možnosťou denného aj týždenného časového nastavenia.
- Ovládanie princípom "otoč a klikni" s prehľadným menu v slovenčine/miestnom jazyku.
Kompatibilita a zapojenie
auroMATIC 570 je určený na spoluprácu so solárnymi kolektormi Vaillant auroTHERM (ploché aj vákuové trubicové kolektory) a zásobníkovými ohrievačmi radu auroSTOR alebo kombinovanými zásobníkmi s dvomi výmenníkmi (solárny + doplnkový zdroj tepla). Regulátor je možné integrovať aj do systému s plynovým kondenzačným kotlom Vaillant ako doplnkový zdroj dohrevu, pričom komunikácia medzi solárnym regulátorom a kotlom prebieha buď priamym riadením obehového čerpadla nabíjacieho okruhu, alebo v pokročilejších inštaláciách cez zbernicu eBUS v spolupráci so systémovým regulátorom multiMATIC či sensoCOMFORT.
Regulátor vyžaduje pripojenie viacerých teplotných snímačov (kolektorový snímač, snímač v zásobníku/zásobníkoch, prípadne snímač spiatočky), ktoré sa objednávajú samostatne podľa konkrétnej schémy zapojenia solárnej sústavy - typicky snímače radu VR 10 (príložný alebo ponorný) a VR 11 (snímač pre vysoké teploty na kolektore).
Inštalácia a uvedenie do prevádzky
Montáž auroMATIC 570 pozostáva z upevnenia regulátora na stenu v blízkosti solárnej stanice alebo zásobníka, zapojenia napájacieho napätia, pripojenia teplotných snímačov na príslušné svorky podľa schémy zapojenia konkrétnej solárnej sústavy (dve kolektorové polia, jeden alebo dva zásobníky, prípadne bazén) a pripojenia výstupov pre riadenie obehových čerpadiel. Po zapojení nasleduje nakonfigurovanie hydraulickej schémy v menu regulátora (výber jednej z preddefinovaných schém zodpovedajúcich vašej inštalácii), nastavenie parametrov spínacích a vypínacích teplotných rozdielov, a napokon nastavenie časových programov pre nabíjanie zásobníka, cirkuláciu teplej vody a tepelnú dezinfekciu.
Vzhľadom na komplexnosť solárnych sústav a rôznorodosť možných hydraulických schém dôrazne odporúčame zveriť návrh, inštaláciu aj uvedenie do prevádzky kvalifikovanému solárnemu technikovi so skúsenosťami so systémami Vaillant, ktorý zvolí správnu hydraulickú schému a nastaví optimálne prevádzkové parametre pre konkrétnu strechu, orientáciu kolektorov a potrebu teplej vody v domácnosti.
Typické scenáre použitia
auroMATIC 570 je vhodný najmä pre väčšie rodinné domy alebo bytové domy s vyššou spotrebou teplej vody, kde investor chce využiť maximum z investície do solárnej sústavy - napríklad kombináciou kolektorov na dvoch rôznych strechách či orientáciách, alebo doplnením ohrevu bazéna ako druhého spotrebiča solárnej energie počas letných mesiacov, keď je zásobník teplej vody už dostatočne nahriaty a prebytočná solárna energia by inak zostala nevyužitá.
Regulátor je tiež vhodnou voľbou pri modernizácii staršej solárnej sústavy, kde pôvodný jednoduchší regulátor už nezvláda požadovanú funkcionalitu (napríklad riadenie druhého spotrebiča alebo zobrazenie solárneho zisku), a investor chce zároveň zachovať existujúce kolektory a zásobník.
Prečo si vybrať auroMATIC 570
Hlavnou pridanou hodnotou auroMATIC 570 oproti jednoduchším solárnym regulátorom je schopnosť riadiť dva kolektorové polia a dva spotrebiče súčasne, čo výrazne rozširuje možnosti využitia solárnej energie najmä v prechodných obdobiach jari a jesene, kedy je slnečného žiarenia dostatok, ale zásobník teplej vody môže byť už nahriaty. Farebný grafický displej so zobrazením solárneho zisku navyše poskytuje užívateľovi reálnu spätnú väzbu o výkonnosti investície do solárnej sústavy, čo je motivačným prvkom pre správne používanie systému (napríklad plánovanie spotreby teplej vody v čase najvyššieho slnečného žiarenia).
Funkcia tepelnej dezinfekcie zásobníka navyše prináša dôležitý hygienický benefit, keďže solárne systémy s nižšími prevádzkovými teplotami zásobníka môžu byť za určitých okolností náchylnejšie na množenie baktérií legionella - pravidelná automatická dezinfekcia týmto rizikám účinne predchádza.
Údržba a starostlivosť
Solárny regulátor auroMATIC 570 sám osebe nevyžaduje takmer žiadnu údržbu, dôležitá je však pravidelná ročná kontrola celej solárnej sústavy kvalifikovaným technikom - kontrola tlaku a stavu solárnej nemrznúcej kvapaliny, funkčnosti obehových čerpadiel, tesnosti spojov a kalibrácie teplotných snímačov. Displej a puzdro regulátora čistite suchou alebo mierne navlhčenou handričkou. Pri zobrazení chybového hlásenia (napr. porucha snímača, nadmerná teplota v okruhu) odporúčame kontaktovať servisného technika, ktorý vykoná diagnostiku pomocou servisného menu regulátora.
Časté otázky (FAQ)
Koľko kolektorových polí dokáže auroMATIC 570 riadiť súčasne?
Regulátor dokáže riadiť až dve nezávislé kolektorové polia, napríklad s rôznou orientáciou alebo sklonom, čím maximalizuje využitie dostupnej solárnej energie počas celého dňa.
Dá sa pripojiť ohrev bazéna ako druhý spotrebič?
Áno, ako alternatívu k druhému zásobníku teplej vody je možné nakonfigurovať ohrev bazéna ako druhý solárny spotrebič, čo je obzvlášť výhodné počas letných mesiacov s prebytkom solárnej energie.
Sú teplotné snímače súčasťou balenia regulátora?
Presný rozsah dodávky odporúčame overiť pri objednávke - v závislosti od konkrétnej konfigurácie solárnej sústavy môže byť potrebné dokúpiť dodatočné teplotné snímače (napr. VR 10, VR 11) podľa počtu kolektorových polí a spotrebičov.
Ako funguje tepelná dezinfekcia zásobníka?
Regulátor v nastavenom čase (denne alebo týždenne) zvýši teplotu v zásobníku na hodnotu potrebnú na elimináciu baktérií legionella, a to buď zo solárneho zisku, alebo v prípade nedostatočného slnečného žiarenia pomocou záložného zdroja tepla.
Je auroMATIC 570 kompatibilný s kondenzačnými kotlami Vaillant ecoTEC?
Áno, solárny regulátor je možné integrovať do systému s kotlom ecoTEC ako doplnkový zdroj dohrevu teplej vody, pričom presné zapojenie a spôsob komunikácie (priame riadenie čerpadla alebo cez zbernicu eBUS) závisí od konkrétnej schémy inštalácie.
Aký je rozdiel medzi diferenciálnou reguláciou a reguláciou na pevnú teplotu?
Diferenciálna regulácia porovnáva teplotu kolektora a zásobníka a spúšťa čerpadlo pri dostatočnom teplotnom rozdiele, zatiaľ čo regulácia na pevnú teplotu udržiava konštantnú teplotu bez ohľadu na tento rozdiel - vhodné napríklad pre ohrev bazéna, kde je cieľom udržať stabilnú teplotu vody.
Ako funguje solárna termická sústava s regulátorom auroMATIC 570
Solárna termická sústava premieňa slnečné žiarenie dopadajúce na kolektory na streche na teplo, ktoré teplonosná kvapalina (spravidla zmes vody a nemrznúcej prísady) odovzdáva vo výmenníku zásobníka teplej vody. Úlohou regulátora auroMATIC 570 je nepretržite porovnávať teplotu na výstupe kolektora s teplotou v spodnej časti zásobníka - akonáhle je teplotný rozdiel dostatočne veľký (typicky niekoľko stupňov Celzia, presná hodnota je nastaviteľná), regulátor spustí obehové čerpadlo a teplo sa začne prenášať do zásobníka. Keď teplotný rozdiel klesne pod nastavenú hranicu (napríklad pri zamračení alebo večer), čerpadlo sa zastaví, aby sa zabránilo spätnému úniku tepla zo zásobníka späť do kolektora.
Vďaka podpore PWM (pulzne šírkovo modulovaných) čerpadiel dokáže auroMATIC 570 plynule regulovať otáčky obehového čerpadla namiesto jednoduchého zapnutia na plný výkon, čím sa dosahuje optimálny prietok teplonosnej kvapaliny pre danú intenzitu slnečného žiarenia. Pri nízkej intenzite žiarenia (napríklad skoro ráno alebo pri čiastočnej oblačnosti) čerpadlo beží na nižšie otáčky, čím sa dosiahne vyššia teplota na výstupe z kolektora už pri menšom prietoku - to zvyšuje účinnosť prenosu tepla najmä v prechodných obdobiach roka.
Ekonomický a ekologický prínos
Solárna sústava riadená kvalitným regulátorom, akým je auroMATIC 570, dokáže v našich klimatických podmienkach pokryť podstatnú časť ročnej potreby energie na ohrev teplej vody - v letných mesiacoch často 80-100 %, v ročnom priemere v závislosti od veľkosti sústavy, spotreby domácnosti a orientácie strechy spravidla 50-65 % celkovej potreby energie na prípravu teplej vody. Táto úspora sa priamo premieta do nižšej spotreby plynu, elektriny alebo iného paliva používaného ako záložný zdroj tepla, a teda aj do nižších prevádzkových nákladov domácnosti. Zároveň ide o využitie obnoviteľného zdroja energie, čo znižuje uhlíkovú stopu domácnosti bez potreby zásahu do komfortu bývania - ohrev teplej vody funguje automaticky a transparentne, bez nutnosti meniť návyky.
Presné riadenie regulátorom navyše predlžuje životnosť solárnej sústavy ako celku - správne nastavené spínacie a vypínacie teplotné rozdiely chránia obehové čerpadlo pred zbytočným zapínaním a vypínaním (tzv. cyklovaním) a zároveň zabraňujú prehrievaniu kolektorov v letných mesiacoch, keď je zásobník už plne nahriaty.
Porovnanie s jednoduchšími solárnymi regulátormi
| Vlastnosť | Jednoduchý regulátor (1 pole, 1 spotrebič) | auroMATIC 570 |
|---|---|---|
| Počet kolektorových polí | 1 | 2 |
| Počet spotrebičov | 1 zásobník | 2 zásobníky alebo zásobník + bazén |
| Displej | Jednoduchý LCD | Farebný grafický TFT s podsvietením |
| Zobrazenie solárneho zisku | Zvyčajne nie | Áno |
| Tepelná dezinfekcia | Zriedka | Áno, s časovým plánom |
| Vhodné pre | Malé domácnosti s jednoduchou strechou | Väčšie domy, zložitejšie strechy, bazén |
Táto tabuľka ukazuje, prečo je auroMATIC 570 voľbou najmä pre náročnejšie inštalácie, kde jednoduchý jednopoľový regulátor nedokáže pokryť požiadavky na flexibilitu zapojenia či zobrazenie výkonnosti sústavy.
Doplňujúce časté otázky
Aký je odporúčaný interval servisnej kontroly solárnej sústavy?
Odporúčame vykonať kompletnú servisnú kontrolu solárnej sústavy vrátane regulátora, čerpadiel, tlaku a stavu nemrznúcej kvapaliny raz ročne, ideálne pred začiatkom letnej sezóny, kedy je slnečné žiarenie najintenzívnejšie.
Dokáže regulátor zabrániť prehriatiu solárnej sústavy v lete?
Áno, auroMATIC 570 obsahuje ochranné funkcie proti prehriatiu zásobníka aj kolektorového poľa - pri dosiahnutí maximálnej bezpečnej teploty regulátor zastaví obehové čerpadlo, prípadne presmeruje prebytočnú energiu do druhého spotrebiča (napr. bazéna), ak je nakonfigurovaný.
Zhrnutie
Vaillant auroMATIC 570 je špičkový solárny diferenciálny regulátor pre náročnejšie solárne termické sústavy s viacerými kolektorovými poľami alebo spotrebičmi. Vďaka farebnému grafickému displeju, zobrazeniu solárneho zisku, funkcii tepelnej dezinfekcie a podpore PWM čerpadiel poskytuje maximálnu efektivitu a komfort pri využívaní solárnej energie na prípravu teplej vody, podporu vykurovania alebo ohrev bazéna. Je to investícia do dlhodobo spoľahlivého a presného riadenia solárnej sústavy, ktorá sa vyplatí najmä pri väčších alebo komplexnejších inštaláciách.
Dodatočné parametre
| Kategória: | regulácie Vaillant |
|---|---|
| Záruka: | 2 roky |
| Typ zariadenia: | Solárny diferenciálny regulátor (auroMATIC VRS 570) |
| Displej: | Farebný grafický TFT displej s podsvietením |
| Počet riadených kolektorových polí: | 2 |
| Počet spotrebičov: | 2 zásobníky alebo zásobník + ohrev bazéna |
| Typ regulácie: | Diferenciálna (delta-T) alebo na pevnú teplotu (fixed-T) |
| Riadenie čerpadiel: | Podpora PWM vysoko účinných solárnych čerpadiel |
| Časové programy: | Týždenný program nabíjania a cirkulácie, dovolenkový program |
| Ochranné funkcie: | Tepelná dezinfekcia zásobníka proti legionelle |
| Zobrazenie výnosu: | Áno, solárny zisk priamo na displeji |
| Kompatibilita: | Kolektory Vaillant auroTHERM, zásobníky auroSTOR, kotly ecoTEC |
| Krajina pôvodu: | Nemecko |
| Výrobca: | Vaillant |
| Záruka: | 2 roky |
