Vaillant čerpadlová zostava VDM pre dvojokruhové kúrenie (mix/mix)
Kód: 0020229419Podrobný popis
Vaillant VDM zostava pre dvojokruhové kúrenie (mix/mix) – dve nezávisle regulované nízkoteplotné vetvy v jednom balení
Vysokoúčinná elektronická čerpadlová zostava VDM pre dvojokruhové kúrenie v konfigurácii mix/mix (objednávacie číslo 0020229419) je kompletné, vopred zladené balenie obsahujúce dvojokruhový rozdeľovač so zabudovaným hydraulickým vyrovnávačom tlakov (anuloidom) a dve zmiešavacie čerpadlové skupiny s trojcestným regulačným ventilom. Na rozdiel od kombinovanej zostavy priama/mix, ktorá je určená pre kombináciu radiátorového a nízkoteplotného okruhu, táto verzia poskytuje nezávislú reguláciu teploty na oboch pripojených okruhoch – ideálne riešenie tam, kde obe vykurovacie vetvy potrebujú vlastnú, na sebe nezávislú teplotnú reguláciu.
Čo presne zostava obsahuje

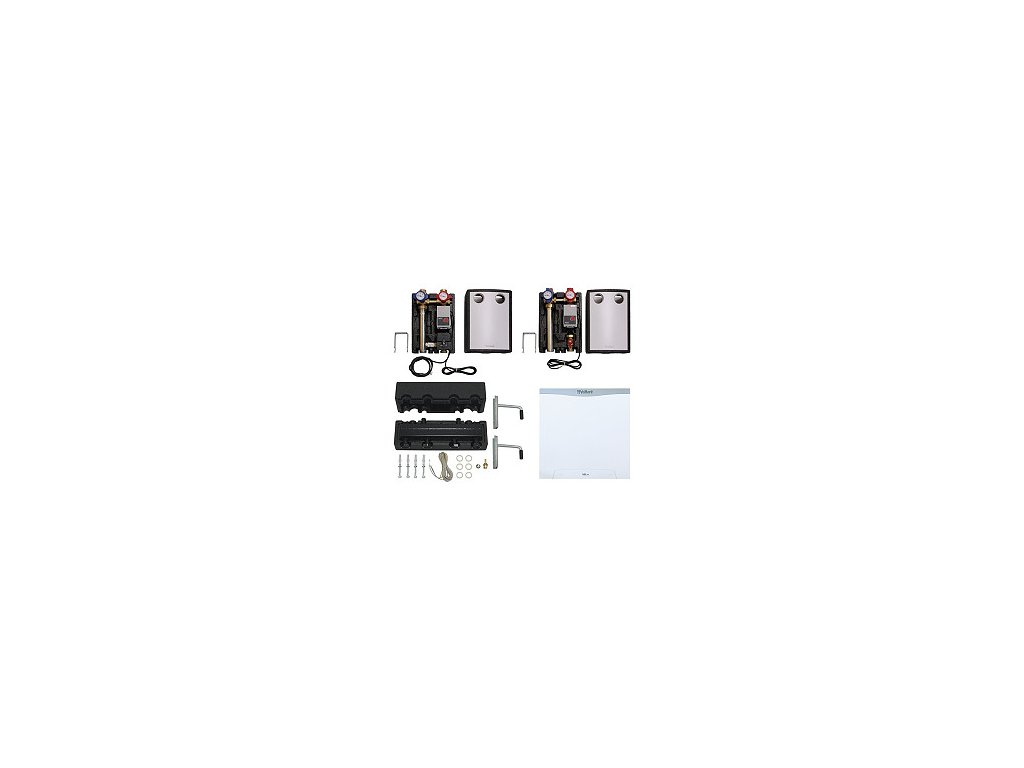

- Dvojokruhový rozdeľovač so zabudovaným hydraulickým vyrovnávačom tlakov (anuloidom), vrátane snímača anuloidu, montážnych konzol a tepelnej izolácie
- Dve zmiešavacie čerpadlové skupiny VDM 20 M / VDM 25 M – každá s vysokoúčinným elektronickým čerpadlom triedy A, trojcestným zmiešavacím ventilom so servopohonom 230 V, dvomi kruhovými teplomermi a kompletnou izoláciou
- Montážny rozstup 120 mm medzi jednotlivými výstupmi rozdeľovača
- Kompletný súbor spojovacieho a tesniaceho materiálu
Kedy zvoliť konfiguráciu mix/mix namiesto priama/mix
Voľba medzi konfiguráciou priama/mix a mix/mix závisí od charakteru oboch pripojených vykurovacích okruhov. Konfiguráciu mix/mix zvoľte vtedy, keď ani jeden z okruhov nemôže pracovať priamo s teplotou kotlového okruhu bez regulácie – typicky pri:
- Dvoch samostatných zónach podlahového kúrenia s odlišnými požiadavkami na teplotu (napríklad prízemie a poschodie s rôznou plochou alebo rôznym typom podlahovej krytiny)
- Kombinácii podlahového kúrenia a nízkoteplotných radiátorov alebo konvektorov, ktoré tiež vyžadujú zníženú a regulovanú teplotu oproti kotlovému okruhu
- Systémoch s tepelným čerpadlom alebo iným nízkoteplotným zdrojom tepla, kde je vhodné mať možnosť nezávislej regulácie oboch vetiev
- Objektoch s dvomi funkčne odlišnými zónami (napríklad obytná časť a technické/hospodárske priestory), kde každá zóna vyžaduje inú vykurovaciu krivku
Naopak, ak jeden z okruhov (typicky radiátory) môže bez problémov pracovať s rovnakou teplotou ako kotlový okruh, je ekonomickejšie zvoliť zostavu v konfigurácii priama/mix, ktorá je jednoduchšia a spravidla aj cenovo výhodnejšia vďaka nižšiemu počtu regulačných prvkov.
Princíp činnosti oboch zmiešavacích skupín
Každá zo zmiešavacích skupín v tejto zostave funguje nezávisle – vlastný trojcestný ventil so servopohonom, riadený samostatným regulátorom (izbovým, ekvitermickým alebo systémovým), postupne primiešava chladnejšiu vratnú vodu z príslušného sekundárneho okruhu k teplejšej vode z anuloidu, čím udržiava požadovanú teplotu vody vstupujúcej do daného okruhu. Vďaka nezávislému riadeniu je možné mať na oboch okruhoch úplne odlišné vykurovacie krivky, časové programy aj cieľové teploty, čo je kľúčové najmä pri zónovom vykurovaní s odlišnými požiadavkami na komfort v rôznych častiach objektu.
Úloha zabudovaného anuloidu
Rovnako ako pri ostatných zostavách radu VDM, aj tu zabudovaný hydraulický vyrovnávač tlakov (anuloid) hydraulicky oddeľuje kotlový okruh od oboch pripojených sekundárnych okruhov. Vďaka tomu súčasné alebo nezávislé zmeny polohy oboch trojcestných ventilov neovplyvňujú stabilitu prietoku cez kotol, čo je pri dvoch aktívne regulovaných okruhoch ešte dôležitejšie než pri kombinácii s jedným priamym okruhom – bez tohto oddelenia by mohlo dochádzať k vzájomnému hydraulickému ovplyvňovaniu oboch zmiešavacích okruhov navzájom aj voči kotlu.
Montáž a uvedenie do prevádzky
- Rozdeľovač so zabudovaným anuloidom sa upevní na stenu technickej miestnosti pomocou dodaných konzol
- Prívodné a spiatočkové potrubie od kotla sa pripojí na vstupnú stranu anuloidu
- Obe zmiešavacie skupiny sa pripoja na výstupnú stranu rozdeľovača s rozstupom 120 mm
- Snímač anuloidu sa zapojí do regulátora kotla; servopohony oboch trojcestných ventilov sa zapoja do príslušných regulátorov jednotlivých okruhov (môžu to byť dva samostatné izbové regulátory, alebo jeden systémový regulátor s podporou viacerých vykurovacích zón)
- Po elektrickom zapojení sa nasadí kompletná tepelná izolácia na všetky súčasti
- Systém sa naplní vodou, dôkladne odvzdušní a overí sa nezávislá funkcia regulácie na oboch okruhoch
Kompatibilita
Zostava je určená pre spoluprácu s kondenzačnými kotlami Vaillant ecoTEC plus, ecoTEC pro a ecoTEC exclusive (vrátane novších modelov s technológiou IoniDetect) a s regulátormi radu sensoCOMFORT, sensoNET a multiMATIC, ktoré podporujú reguláciu viacerých nezávislých vykurovacích zón. Rozstup 120 mm je zhodný s celým radom čerpadlových skupín a rozdeľovačov Vaillant.
Údržba
- Raz ročne skontrolovať funkčnosť oboch čerpadiel aj oboch servopohonov zmiešavacích ventilov
- Overiť funkčnosť snímača anuloidu a jeho prepojenie s regulátorom kotla
- Skontrolovať tesnosť všetkých skrutkových spojov
- Sledovať teplomery na oboch okruhoch – nezvyčajné odchýlky môžu signalizovať poruchu servopohonu, snímača alebo nesprávne nastavenie regulátora
- Pri tvrdšej vode zvážiť zmäkčovaciu patrónu na ochranu oboch ventilov, čerpadiel aj anuloidu
Prečo si vybrať práve túto konfiguráciu zostavy
Pri systémoch, kde ani jeden z okruhov nemôže pracovať priamo s teplotou kotla, je konfigurácia mix/mix jediným technicky správnym riešením – použitie priamej skupiny na okruh vyžadujúci reguláciu by viedlo k prehrievaniu daného okruhu a riziku poškodenia citlivých komponentov (napríklad podlahovej krytiny). Kompletná zostava zároveň zaručuje vzájomnú kompatibilitu oboch zmiešavacích skupín a anuloidu, vrátane zhodných hydraulických parametrov a jednotného vizuálneho prevedenia.
Porovnanie s konfiguráciou priama/mix
| Parameter | Zostava mix/mix (táto ponuka) | Zostava priama/mix |
|---|---|---|
| Prvý okruh | zmiešavacia skupina (nezávislá regulácia) | priama skupina (bez regulácie) |
| Druhý okruh | zmiešavacia skupina (nezávislá regulácia) | zmiešavacia skupina (nezávislá regulácia) |
| Typické použitie | dve samostatne regulované nízkoteplotné zóny | radiátory + podlahové kúrenie |
| Počet regulátorov zmiešavacích ventilov | 2 | 1 |
Typický scenár nasadenia
Táto konfigurácia sa často využíva vo väčších rodinných domoch alebo dvojgeneračných domoch, kde sú dve samostatné zóny podlahového kúrenia s odlišnými nárokmi na komfort a časový program – napríklad zóna s celodenným pobytom obyvateľov a zóna využívaná iba príležitostne, kde je vhodné mať oddelenú a šetrnejšiu vykurovaciu krivku. Rovnako sa využíva pri kombinácii dvoch odlišných typov nízkoteplotných spotrebičov (napríklad podlahové kúrenie a stenové vykurovacie panely), ktoré môžu vyžadovať mierne odlišné prevádzkové teploty.
Časté otázky
- Aký je rozdiel medzi touto zostavou a zostavou priama/mix? Táto zostava obsahuje dve zmiešavacie skupiny s nezávislou reguláciou teploty na oboch okruhoch, zatiaľ čo zostava priama/mix má jeden okruh bez regulácie (priamy) a jeden s reguláciou (zmiešavací).
- Môžem oba okruhy regulovať jedným spoločným regulátorom? Áno, pokiaľ použijete systémový regulátor Vaillant s podporou viacerých nezávislých vykurovacích zón (napríklad multiMATIC s príslušnými rozširujúcimi modulmi), je možné riadiť oba servopohony z jedného centrálneho systému.
- Je táto zostava vhodná aj pre kombináciu s radiátorovým okruhom? Technicky áno, keďže zmiešavacia skupina zvládne dodať vodu s rovnakou aj nižšou teplotou než kotlový okruh. Ak však jeden z okruhov nevyžaduje reguláciu, je ekonomickejšie zvoliť zostavu priama/mix.
- Je možné zostavu rozšíriť o tretí okruh? Zabudovaný anuloid má pevný počet dvoch výstupov. Pri rozšírení na viac okruhov odporúčame samostatný väčší anuloid s rozdeľovačom pre požadovaný počet okruhov.
- Aká je záruka na túto zostavu? Na kompletnú čerpadlovú zostavu VDM pre dvojokruhové kúrenie (mix/mix) poskytujeme štandardnú zákonnú záruku 2 roky odo dňa predaja.
- Prečo je táto zostava drahšia než zostava priama/mix? Obsahuje dve plnohodnotné zmiešavacie skupiny s trojcestným ventilom a servopohonom namiesto jednej priamej a jednej zmiešavacej skupiny, čo sa premieta do vyššej obstarávacej ceny za dodatočný regulačný komponent.
- Dá sa neskôr jedna zo zmiešavacích skupín vymeniť za priamu? Áno, vzhľadom na spoločný montážny rozstup 120 mm je možné v budúcnosti nahradiť ktorúkoľvek zo skupín iným typom (priamou alebo zmiešavacou) podľa zmeny požiadaviek daného okruhu, napríklad pri zmene účelu vykurovanej zóny.
- Je nutné mať pri tejto zostave systémový regulátor Vaillant? Nie je to podmienkou, systém funguje aj s dvomi nezávislými priestorovými regulátormi tretej strany, pokiaľ sú kompatibilné so servopohonmi 230 V. Systémový regulátor Vaillant však poskytuje pohodlnejšie centrálne ovládanie a prehľad o oboch zónach z jedného miesta.
Výhody nezávislej regulácie oboch okruhov
Hlavnou výhodou konfigurácie mix/mix je možnosť úplne nezávislej optimalizácie prevádzky každej z dvoch zón podľa jej skutočného využitia a charakteru. Zóna s celodennou obývanosťou môže mať nastavenú vyššiu základnú teplotu a stabilnejšiu vykurovaciu krivku, zatiaľ čo príležitostne využívaná zóna (napríklad hosťovská izba, suterén alebo garáž) môže bežať v úspornejšom režime s nižšou teplotou, ktorá sa dočasne zvýši len pri skutočnej potrebe. Táto flexibilita prináša reálne úspory energie bez kompromisu v komforte tam, kde je komfort skutočne potrebný.
Vplyv nezávislej regulácie na komfort bývania
Okrem energetických úspor prináša nezávislá regulácia oboch zón aj vyšší komfort bývania – obyvatelia rôznych častí domu (napríklad rodičia a dospelé deti v oddelenej časti domu) môžu mať nastavené odlišné preferencie teploty bez toho, aby si navzájom prekážali. Rovnako je možné jednu zónu dočasne úplne odstaviť (napríklad pri dlhodobej neprítomnosti v danej časti domu) bez ovplyvnenia vykurovania druhej zóny, čo pri jednoduchších systémoch bez nezávislej regulácie nie je možné.
Konfigurácia regulátorov v praxi
V praxi sa nezávislá regulácia oboch zmiešavacích okruhov najčastejšie realizuje jedným z dvoch spôsobov: buď pomocou dvoch samostatných priestorových termostatov/regulátorov, z ktorých každý ovláda servopohon jedného okruhu priamo alebo cez relé, alebo pomocou jedného systémového regulátora Vaillant (napríklad multiMATIC) s rozširujúcimi modulmi pre viaczónovú reguláciu, ktorý centrálne spravuje časové programy, vykurovacie krivky aj aktuálne teploty oboch zón z jedného rozhrania, prípadne aj cez mobilnú aplikáciu. Voľba konkrétneho riešenia závisí od požiadaviek zákazníka na komfort ovládania a od rozpočtu na reguláciu, pričom oba prístupy sú plne kompatibilné so servopohonmi trojcestných ventilov dodávanými v rámci tejto zostavy a nevyžadujú žiadne dodatočné úpravy hydraulickej časti systému.
Odporúčania pre projektantov
Pri návrhu systému s touto zostavou odporúčame vopred definovať samostatné vykurovacie krivky a časové programy pre obe zóny, ako aj zvoliť vhodný typ a počet regulátorov (dva samostatné izbové regulátory, alebo jeden systémový regulátor s podporou viacerých zón). Odporúčame tiež overiť súčet prietokov oboch okruhov voči kapacite zabudovaného anuloidu, najmä ak sú obe zóny väčšieho rozsahu, a zohľadniť dĺžku a trasovanie rozvodov k jednotlivým zónam, ktoré ovplyvňuje aj celkovú tepelnú stratu a odozvu systému na zmenu nastavenej teploty.
Materiálové vyhotovenie a trvanlivosť
Telesá oboch zmiešavacích skupín aj rozdeľovača so zabudovaným anuloidom sú vyrobené z odolného mosadzného odliatku s povrchovou úpravou proti korózii, dimenzovaného na bežné prevádzkové tlaky a teploty vykurovacích systémov. Tepelná izolácia z tvarovaného expandovaného polypropylénu (EPP) obopína všetky komponenty vrátane servopohonov a armatúr, čím minimalizuje tepelné straty a chráni pred kondenzáciou na chladnejších úsekoch nízkoteplotných okruhov. Pri správnej údržbe a kvalite vykurovacej vody je životnosť takejto zostavy porovnateľná so životnosťou samotného kotla a hlavných rozvodov systému.
Zhrnutie
Vysokoúčinná elektronická čerpadlová zostava VDM pre dvojokruhové kúrenie v konfigurácii mix/mix je optimálnym riešením pre systémy, kde obe pripojené vykurovacie vetvy potrebujú vlastnú, nezávislú reguláciu teploty. Vďaka zabudovanému hydraulickému vyrovnávaču tlakov, dvom plnohodnotným zmiešavacím skupinám a možnosti centrálnej alebo oddelenej regulácie oboch zón ponúka maximálnu flexibilitu pri návrhu komfortného a energeticky efektívneho viacokruhového vykurovacieho systému, a to pri zachovaní garantovanej kompatibility a jednotného pôvodu všetkých kľúčových hydraulických komponentov od jedného výrobcu.
Dodatočné parametre
| Kategória: | Vaillant – čerpadlové skupiny a príslušenstvo |
|---|---|
| Záruka: | 2 roky |
| Typ produktu: | Kompletná čerpadlová zostava pre dvojokruhové vykurovanie |
| Obsahuje: | rozdeľovač s anuloidom + 2× zmiešavacia skupina |
| Konfigurácia okruhov: | mix / mix |
| Montážny rozstup: | 120 mm |
| Trieda účinnosti čerpadiel: | A (elektronicky riadené) |
| Značka: | Vaillant |
| Krajina pôvodu: | Nemecko |
| Záruka: | 2 roky |
