Vaillant čerpadlová zostava VDM pre dvojokruhové kúrenie (priama/mix)
Kód: 0020193145Podrobný popis
Vaillant VDM zostava pre dvojokruhové kúrenie (priama/mix) – kompletné riešenie na kľúč
Vysokoúčinná elektronická čerpadlová zostava VDM pre dvojokruhové kúrenie (objednávacie číslo 0020193145) je kompletné, výrobcom vopred zladené balenie pre viacokruhový vykurovací systém, ktoré obsahuje dvojokruhový rozdeľovač so zabudovaným hydraulickým vyrovnávačom tlakov (anuloidom) a dve čerpadlové skupiny – jednu priamu (VDM 10) a jednu zmiešavaciu (VDM 20 M alebo VDM 25 M). Namiesto samostatného nákupu a kombinovania jednotlivých komponentov ponúka táto zostava overené, vzájomne kompatibilné riešenie pre typický scenár dvojokruhového vykurovania – kombináciu radiátorového okruhu (priama skupina) a podlahového kúrenia alebo inej nízkoteplotnej vetvy (zmiešavacia skupina).

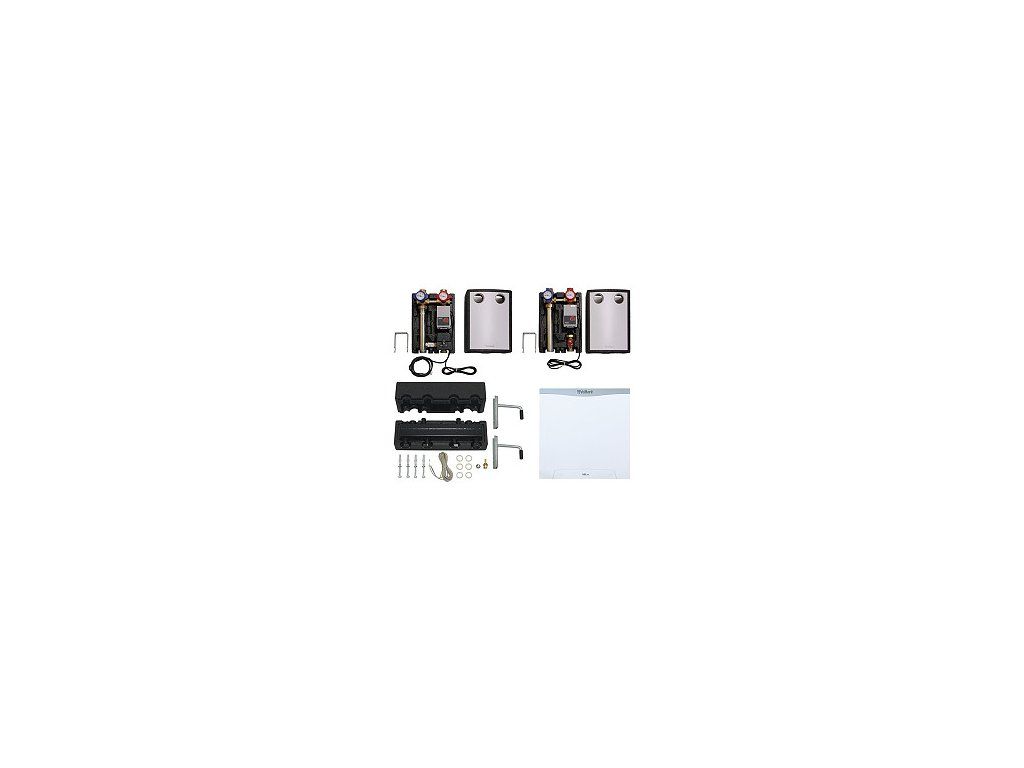

Čo presne zostava obsahuje
- Dvojokruhový rozdeľovač so zabudovaným hydraulickým vyrovnávačom tlakov (anuloidom), vrátane snímača anuloidu, montážnych konzol a tepelnej izolácie
- Čerpadlová skupina VDM 10 priama – vysokoúčinné elektronické čerpadlo triedy A, 230 V, dva kruhové teplomery, kompletná izolácia
- Čerpadlová skupina VDM 20 M / VDM 25 M zmiešavacia – vysokoúčinné elektronické čerpadlo triedy A, trojcestný zmiešavací ventil so servopohonom 230 V, dva kruhové teplomery, kompletná izolácia
- Montážny rozstup 120 mm medzi jednotlivými výstupmi rozdeľovača
- Kompletný súbor spojovacieho a tesniaceho materiálu potrebného na zostavenie celého bloku
Prečo zvoliť hotovú zostavu namiesto samostatných dielov
Nákup kompletnej zostavy prináša oproti samostatnému obstarávaniu rozdeľovača, anuloidu a dvoch čerpadlových skupín viacero výhod. Po prvé, garantovanú vzájomnú kompatibilitu všetkých hydraulických parametrov – prietokové charakteristiky, tlakové straty aj mechanické rozmery sú od výrobcu odladené tak, aby spolu fungovali bez potreby dodatočného prispôsobovania. Po druhé, jednoduchšiu logistiku a objednávanie – namiesto troch až štyroch samostatných položiek stačí objednať jeden kód. Po tretie, spravidla výhodnejšiu celkovú cenu v porovnaní so súčtom cien jednotlivých komponentov nakúpených samostatne. Napokon, jednotný vzhľad a jednoduchšiu montáž, keďže všetky diely zdieľajú rovnaký montážny rozstup 120 mm a rovnaké vizuálne prevedenie (biele teleso, tvarovaná izolácia).
Ako funguje kombinácia priamej a zmiešavacej skupiny
Táto konkrétna zostava je navrhnutá pre najbežnejší scenár viacokruhového vykurovania v rodinných domoch – jeden okruh s rovnakou teplotou ako kotol (typicky radiátory, napojené cez priamu skupinu VDM 10 bez akejkoľvek zmeny teploty) a jeden okruh s nižšou, presne regulovanou teplotou (typicky podlahové kúrenie, napojené cez zmiešavaciu skupinu s trojcestným ventilom, ktorý primiešava chladnejšiu vratnú vodu k teplejšej vode z kotlového okruhu). Obe skupiny sú pripojené na spoločný rozdeľovač so zabudovaným anuloidom, ktorý hydraulicky oddeľuje kotlový okruh od oboch vykurovacích vetiev, takže zmeny prietoku na strane vykurovania (napríklad zatváranie termostatických hlavíc na radiátoroch) neovplyvňujú stabilitu prietoku cez samotný kotol.
Montáž a uvedenie do prevádzky
- Rozdeľovač so zabudovaným anuloidom sa upevní na stenu technickej miestnosti pomocou dodaných konzol, v blízkosti kotla
- Prívodné a spiatočkové potrubie od kotla sa pripojí na vstupnú stranu anuloidu
- Obe čerpadlové skupiny sa pripoja na výstupnú stranu rozdeľovača s rozstupom 120 mm
- Snímač anuloidu sa zapojí do regulátora kotla, servopohon zmiešavacieho ventilu do príslušného izbového alebo ekvitermického regulátora daného okruhu
- Po elektrickom zapojení sa nasadí kompletná tepelná izolácia na všetky súčasti zostavy
- Systém sa naplní vodou, dôkladne odvzdušní a overí sa správna funkcia regulácie na oboch okruhoch pred odovzdaním do prevádzky
Kompatibilita
Zostava je určená pre spoluprácu s kondenzačnými kotlami Vaillant ecoTEC plus, ecoTEC pro a ecoTEC exclusive (vrátane novších modelov s technológiou IoniDetect) a s regulátormi radu sensoCOMFORT, sensoNET a multiMATIC. Rozstup 120 mm je zhodný s celým radom čerpadlových skupín a rozdeľovačov Vaillant, takže zostavu je možné v budúcnosti doplniť o ďalšie čerpadlové skupiny, ak by systém potreboval rozšírenie o ďalší okruh (napríklad pri výmene za rozdeľovač s vyšším počtom výstupov).
Údržba
- Raz ročne, ideálne pred vykurovacou sezónou, skontrolovať funkčnosť oboch čerpadiel aj servopohonu zmiešavacieho ventilu
- Overiť funkčnosť snímača anuloidu a jeho prepojenie s regulátorom kotla
- Skontrolovať tesnosť všetkých skrutkových spojov, najmä po prvej vykurovacej sezóne
- Sledovať teplomery na oboch okruhoch – výrazné odchýlky od očakávaných hodnôt môžu signalizovať poruchu alebo potrebu hydraulického vyváženia
- Pri tvrdšej vode zvážiť zmäkčovaciu patrónu, ktorá predlžuje životnosť čerpadiel, ventilu aj samotného anuloidu
Prečo si vybrať práve túto zostavu
Pre stavebníkov a montážne firmy realizujúce nový dvojokruhový systém od základu predstavuje táto zostava najjednoduchšiu a zároveň najspoľahlivejšiu cestu k funkčnému, vzájomne kompatibilnému riešeniu. Namiesto samostatného výberu a kombinovania rozdeľovača, anuloidu a dvoch čerpadlových skupín (s rizikom nesprávnej kombinácie parametrov) získate overené balenie priamo od výrobcu kotla, s garanciou, že všetky komponenty spolu bezproblémovo spolupracujú, vrátane spolupráce s regulačnou technikou Vaillant.
Porovnanie s druhou dostupnou zostavou (mix/mix)
| Parameter | Zostava priama/mix (táto ponuka) | Zostava mix/mix |
|---|---|---|
| Prvý okruh | priama skupina VDM 10 (bez regulácie teploty) | zmiešavacia skupina (s reguláciou teploty) |
| Druhý okruh | zmiešavacia skupina VDM 20 M / 25 M | zmiešavacia skupina VDM 20 M / 25 M |
| Typické použitie | radiátory + podlahové kúrenie | dve samostatne regulované nízkoteplotné zóny |
Zostavu priama/mix zvoľte, ak máte v systéme jeden okruh, ktorý môže pracovať priamo s teplotou kotla (najčastejšie radiátory) a druhý okruh vyžadujúci nižšiu regulovanú teplotu (podlahové kúrenie). Ak potrebujete regulovať teplotu nezávisle na oboch okruhoch (napríklad dve zóny podlahového kúrenia s odlišnými nárokmi), zvoľte namiesto toho zostavu mix/mix.
Časté otázky
- Aký je rozdiel medzi zostavou priama/mix a samostatným nákupom komponentov? Zostava obsahuje vopred zladený rozdeľovač so zabudovaným anuloidom a dve čerpadlové skupiny v jednom balení, čo zaručuje kompatibilitu a spravidla vychádza cenovo výhodnejšie než súčet cien jednotlivých komponentov nakúpených samostatne.
- Je možné zostavu neskôr rozšíriť o tretí okruh? Zabudovaný anuloid v rozdeľovači má pevný počet dvoch výstupov. Pri plánovanom rozšírení na viac okruhov odporúčame zvážiť samostatný väčší anuloid s rozdeľovačom pre požadovaný počet okruhov namiesto tejto kompaktnej zostavy.
- Ktorý okruh pripojiť na priamu a ktorý na zmiešavaciu skupinu? Okruh s rovnakou teplotou ako kotol (typicky radiátory) pripojte na priamu skupinu, okruh vyžadujúci nižšiu regulovanú teplotu (typicky podlahové kúrenie) pripojte na zmiešavaciu skupinu.
- Obsahuje zostava aj regulátory jednotlivých okruhov? Nie, regulátory (izbové, ekvitermické alebo systémové) sa objednávajú samostatne podľa požiadaviek zákazníka a potreby jednotlivých okruhov.
- Aká je záruka na túto zostavu? Na kompletnú čerpadlovú zostavu VDM pre dvojokruhové kúrenie poskytujeme štandardnú zákonnú záruku 2 roky odo dňa predaja.
- Je cena zostavy výhodnejšia než nákup dielov jednotlivo? Áno, pri tejto zostave je aktuálne k dispozícii zvýhodnená akciová cena oproti bežnej cenníkovej cene, čo z nej robí ekonomicky výhodnejšiu voľbu pri plánovanej realizácii dvojokruhového systému.
- Je zostava vhodná aj pre rekonštrukcie starších domov? Áno, pokiaľ sa v rámci rekonštrukcie mení aj kotol za nový kondenzačný model Vaillant ecoTEC a súčasne sa buduje alebo dopĺňa druhý vykurovací okruh, napríklad podlahové kúrenie v pôvodne len radiátorovom dome, čo je bežný a osvedčený spôsob modernizácie vykurovania pri komplexnejšej rekonštrukcii.
Detailný pohľad na priamu skupinu v zostave
Priama skupina VDM 10, ktorá je súčasťou tejto zostavy, obsahuje vysokoúčinné elektronické obehové čerpadlo triedy energetickej účinnosti A s automatickou reguláciou otáčok, dva kruhové teplomery pre okamžitú vizuálnu kontrolu teploty a kompletnú tepelnú izoláciu z tvarovaného EPP. Keďže nemá zabudovanú reguláciu teploty, dodáva do pripojeného okruhu presne takú teplotu vody, akú aktuálne poskytuje výstup z anuloidu (teda prakticky teplotu kotlového okruhu upravenú len o minimálnu tlakovú stratu na anuloide). Táto vlastnosť je žiaduca práve pre radiátorové okruhy, kde nie je potrebná ďalšia teplotná regulácia nad rámec tej, ktorú už zabezpečuje samotný kotol a jeho ekvitermický regulátor.
Detailný pohľad na zmiešavaciu skupinu v zostave
Zmiešavacia skupina (VDM 20 M alebo VDM 25 M, podľa konkrétnej konfigurácie zostavy) obsahuje okrem elektronického čerpadla triedy A aj trojcestný zmiešavací ventil s elektrickým servopohonom 230 V. Servopohon je riadený izbovým, ekvitermickým alebo systémovým regulátorom a postupne primiešava chladnejšiu vratnú vodu zo sekundárneho okruhu k teplejšej vode z anuloidu, čím udržiava požadovanú, nižšiu teplotu vody vstupujúcej do pripojeného nízkoteplotného okruhu – najčastejšie podlahového kúrenia. Táto regulácia je nevyhnutná na to, aby nedošlo k prekročeniu maximálnej povrchovej teploty podlahy a k prípadnému poškodeniu citlivých podlahových krytín, ako sú drevo alebo laminát.
Prínos zabudovaného anuloidu v rámci zostavy
Zabudovaný hydraulický vyrovnávač tlakov (anuloid) v tele rozdeľovača plní kľúčovú úlohu hydraulického oddelenia kotlového okruhu od oboch pripojených vykurovacích vetiev. Vďaka tomu zmeny prietoku spôsobené zatváraním termostatických hlavíc na radiátoroch alebo cyklovaním zmiešavacieho ventilu na podlahovom okruhu neovplyvňujú stabilitu prietoku cez samotný kotol, čo znižuje riziko nežiaduceho cyklovania horáka a predlžuje životnosť výmenníka. Snímač anuloidu zároveň poskytuje regulátoru kotla informáciu o aktuálnom stave sekundárnej strany systému, čo umožňuje presnejšie prispôsobenie výkonu kotla skutočnej potrebe oboch pripojených okruhov.
Typický scenár nasadenia v rodinnom dome
Predstavme si typický rodinný dom s kondenzačným kotlom Vaillant ecoTEC plus, kde je obývacia časť domu (obývačka, kuchyňa) vykurovaná podlahovým kúrením a poschodie so spálňami je vykurované klasickými radiátormi. V takomto prípade sa radiátorový okruh pripojí na priamu skupinu VDM 10 (bez potreby ďalšej regulácie teploty, keďže radiátory zvládnu aj vyššiu teplotu vody z kotlového okruhu) a podlahové kúrenie sa pripojí na zmiešavaciu skupinu, ktorá teplotu vody pre podlahu zníži na bezpečnú a komfortnú úroveň, typicky 35 – 40 °C. Oba okruhy sú pritom hydraulicky oddelené od kotla vďaka zabudovanému anuloidu, takže regulácia jedného okruhu neovplyvňuje stabilitu druhého.
Odporúčania pre montážne firmy a projektantov
Pri návrhu systému s touto zostavou odporúčame overiť súčet prietokov oboch pripojených okruhov voči kapacite zabudovaného anuloidu, aby nedochádzalo k hydraulickému preťaženiu. Pri bežných rodinných domoch s výkonom kotla do cca 25 – 30 kW táto zostava spravidla poskytuje dostatočnú rezervu pre oba okruhy. Pri väčších objektoch alebo vyššom počte paralelných vetiev na jednom z okruhov odporúčame zvážiť samostatné komponenty s vyššou prietokovou kapacitou namiesto tejto kompaktnej zostavy.
Ekonomická výhodnosť riešenia
Pri porovnaní ceny tejto kompletnej zostavy s hypotetickým súčtom cien samostatného rozdeľovača so zabudovaným anuloidom (napríklad WHV 35), samostatnej priamej skupiny VDM 10 a samostatnej zmiešavacej skupiny VDM 20 M alebo VDM 25 M vychádza zostava spravidla cenovo výhodnejšie, najmä ak je aktuálne k dispozícii zvýhodnená akciová cena. Táto úspora spolu s garantovanou kompatibilitou všetkých komponentov a jednoduchším procesom objednávania robí zo zostavy atraktívnu voľbu najmä pre stavebníkov realizujúcich nový vykurovací systém od základu, kde ešte nie je viazaný žiadny existujúci rozdeľovač či anuloid iného výrobcu.
Zhrnutie
Vysokoúčinná elektronická čerpadlová zostava VDM pre dvojokruhové kúrenie (priama/mix) predstavuje overené, komplexné riešenie pre najbežnejší scenár viacokruhového vykurovania v rodinných domoch – kombináciu radiátorového a podlahového vykurovacieho okruhu. Vďaka zabudovanému hydraulickému vyrovnávaču tlakov, dvom vzájomne odladeným čerpadlovým skupinám a jednotnému vizuálnemu prevedeniu ponúka rýchlu, spoľahlivú a esteticky ucelenú montáž priamo od výrobcu kotla, s garanciou vzájomnej hydraulickej aj mechanickej kompatibility všetkých súčastí, ktorú pri kombinovaní jednotlivých dielov od rôznych výrobcov nie je možné dosiahnuť v rovnakej miere istoty.
Dodatočné parametre
| Kategória: | Vaillant – čerpadlové skupiny a príslušenstvo |
|---|---|
| Záruka: | 2 roky |
| Typ produktu: | Kompletná čerpadlová zostava pre dvojokruhové vykurovanie |
| Obsahuje: | rozdeľovač s anuloidom + 1× priama skupina + 1× zmiešavacia skupina |
| Konfigurácia okruhov: | priama / mix |
| Montážny rozstup: | 120 mm |
| Trieda účinnosti čerpadiel: | A (elektronicky riadené) |
| Značka: | Vaillant |
| Krajina pôvodu: | Nemecko |
| Záruka: | 2 roky |
