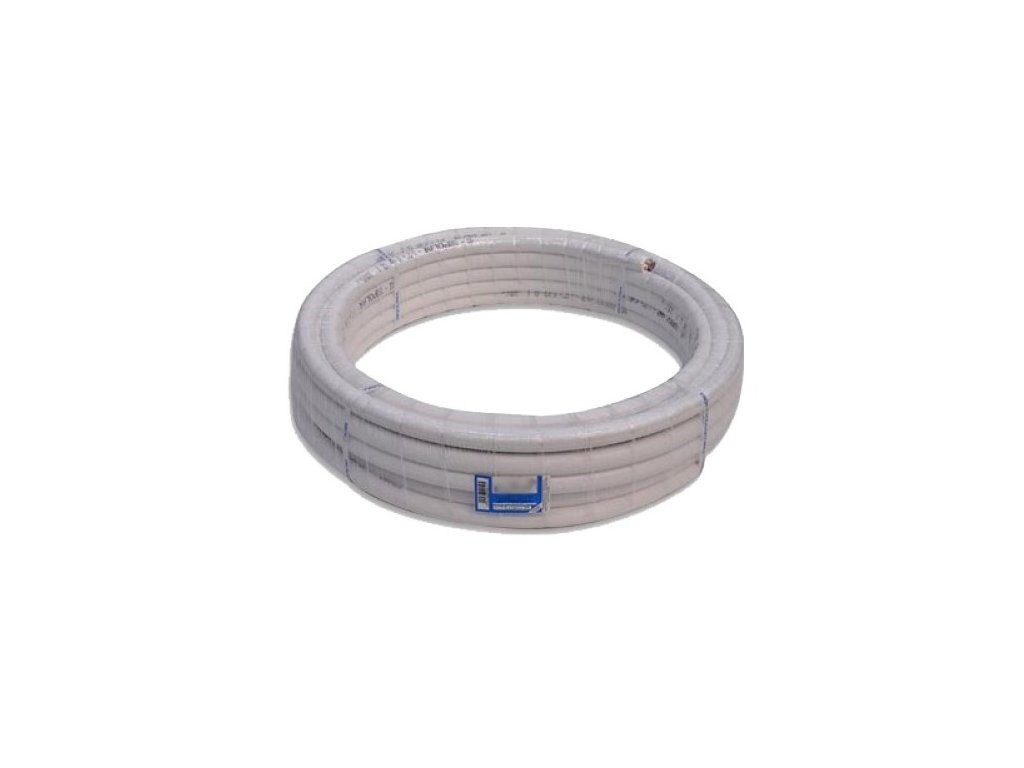

Vaillant chladivové potrubie 3/8" (9,52 mm) - 25 m, izolované

Podrobný popis

Vaillant chladivové potrubie 3/8" - 25 m, izolované

Tento 25-metrový variant izolovaného medeného chladivového potrubia s priemerom 3/8" (9,52 mm) je určený pre inštalácie klimatizácií Vaillant climaVAIR, kde je vzdialenosť medzi vonkajšou a vnútornou jednotkou väčšia než pri bežnej bytovej inštalácii - typicky vo väčších rodinných domoch, pri umiestnení vonkajšej jednotky na streche alebo na opačnej strane budovy, prípadne pri trasách vedených cez viacero podlaží. Priemer 3/8" sa podľa konkrétnej dvojice jednotiek a výkonovej triedy používa buď ako plynová, alebo ako kvapalinová vetva chladivového okruhu - presné určenie nájdete v montážnom návode danej kombinácie jednotiek.

Vďaka 25-metrovej dĺžke v jednom balení sa pri väčšine dlhších trás vyhnete potrebe spájať viacero kratších kusov potrubia, čo znižuje počet potenciálne rizikových miest (spojov) na trase a zjednodušuje montáž. Rúrka je z výroby opatrená tepelnou izoláciou po celej dĺžke, ktorá zabraňuje tepelným stratám a kondenzácii vzdušnej vlhkosti na povrchu potrubia.

Technické parametre

Kedy siahnuť po 25-metrovom balení namiesto 10-metrového

Pri bežných bytových inštaláciách s krátkou trasou medzi jednotkami (do cca 8-10 m) postačuje kratšie 10-metrové balenie tohto priemeru, ktoré je tiež súčasťou našej ponuky. Pri rodinných domoch, kde je vonkajšia jednotka umiestnená na fasáde vzdialenejšej od vnútornej jednotky, pri vedení trasy cez viac podlaží alebo pri obiehaní prekážok (rohy budovy, technické miestnosti) sa oplatí zvoliť rovno 25-metrové balenie - ušetríte tak náklady aj čas spojené so spájaním kratších kusov a znížite počet spojov, ktoré predstavujú najčastejšie miesto vzniku netesností v chladivovom okruhu.

Odporúčame pred objednávkou reálne odmerať trasu vrátane rezerv na oblúky, prechod cez obvodový plášť budovy a mierny prebytok pre prípad úpravy trasy počas montáže - lepšie je mať niekoľko metrov navyše na odrezanie než trasu spájať z dvoch kratších balení.

Montážne zásady pri práci s chladivovým potrubím

Rezanie medenej rúrky na požadovanú dĺžku sa vykonáva výhradne rezačom na meď, nie pílkou, aby hrana zostala kolmá a bez otrepov poškodzujúcich tesnenie vývrtkového spoja. Po odhrotení nasleduje vytvorenie vývrtkového kužeľa a spojenie prevlečnou maticou na servisnom ventile jednotky, dotiahnuté momentovým kľúčom presne na predpísaný uťahovací moment. Pred napustením chladiva sa okruh prefukuje dusíkom, nasleduje tlaková skúška a napokon vákuovanie na predpísanú úroveň podtlaku - tieto úkony, ako aj samotné napustenie chladiva, smie vykonávať iba firma s oprávnením na prácu s F-plynmi.

Pri dlhších trasách, na ktoré je toto 25-metrové balenie typicky určené, venujte zvýšenú pozornosť priebežnému upevneniu potrubia po celej dĺžke (v pravidelných rozostupoch podľa hmotnosti a priemeru rúrky), aby dlhá trasa nekmitala pri prevádzke kompresora a nezaťažovala vývrtkové spoje na oboch koncoch. Rovnako dôležité je zabezpečiť plynulé oblúky bez zalomenia na celej dĺžke trasy a vodotesné, hmyzuvzdorné priechodky pri každom prechode cez obvodový plášť budovy.

Časté otázky

Je 25 m dosť aj na väčší rodinný dom?

Pri väčšine rodinných domov áno, pri mimoriadne dlhých trasách (napríklad vonkajšia jednotka na vzdialenej hospodárskej budove) je potrebné trasu vopred odmerať a prípadne spojiť dve balenia.

Je priemer 3/8" plynová alebo kvapalinová vetva?

Závisí od konkrétneho modelu a výkonovej triedy - overte v montážnom návode danej dvojice jednotiek.

Čo ak mi 25 m stačí len na 15 m trasy - dá sa zvyšok použiť inde?

Áno, prebytočnú časť je možné odrezať a použiť pri inej menšej inštalácii alebo si ju ponechať ako rezervu pre prípadné budúce rozšírenie systému.

Je potrubie už izolované?

Áno, tovarniansky nanesená izolácia po celej dĺžke.

Skladovanie a manipulácia pred montážou

Do doby montáže ponechajte oba konce potrubia uzavreté tak, ako boli dodané od výrobcu, aby sa dovnútra nedostala vlhkosť ani nečistoty. Vzhľadom na väčšiu dĺžku a teda aj rozmer cievky pri 25-metrovom balení počítajte pri preprave a skladovaní s väčšími nárokmi na priestor než pri kratšom 10-metrovom variante rovnakého priemeru.

Prečo zvoliť originálne potrubie Vaillant

Dodržanie predpísaného priemeru, hrúbky steny a kvality izolácie podľa výrobcu je predpokladom zachovania záruky na klimatizačný systém a dosiahnutia deklarovaného výkonu jednotky. Pri dlhších trasách, na ktoré je toto balenie určené, má správne dimenzovanie potrubia navyše väčší vplyv na celkový výkon systému než pri krátkych trasách, keďže tlakové straty a straty tepla rastú úmerne s dĺžkou trasy.

Spájanie a skracovanie trasy

Ak by aj 25 m nestačilo na mimoriadne dlhú trasu, balenia sa spájajú medeným spojovacím materiálom za súčasného prefukovania vnútra rúrky dusíkom, aby nevznikali okoviny na vnútornom povrchu potrubia. Naopak pri kratšej trase sa prebytočná časť jednoducho odreže rezačom na meď - pri 25-metrovom balení je táto situácia bežnejšia než potreba spájania, keďže ide o štandardne najdlhší ponúkaný variant tohto priemeru.

Kontrola tesnosti a bezpečnosť

Po montáži sa všetky vývrtkové spoje kontrolujú na tesnosť penotvorným detekčným sprejom alebo elektronickým detektorom úniku chladiva. Pri dlhších trasách odporúčame venovať kontrole tesnosti obzvlášť dôkladnú pozornosť pri každom prechode cez stenu alebo strop, keďže tieto miesta bývajú náchylnejšie na mechanické namáhanie potrubia počas stavebných prác okolo priechodky.

Záruka a kompatibilita

Potrubie je doplnkový montážny materiál k systémom Vaillant climaVAIR, na ktorý sa vzťahuje štandardná 2-ročná záručná doba. Použitie potrubia zodpovedajúceho špecifikácii výrobcu je predpokladom zachovania záruky na klimatizačnú jednotku ako celok.

Rozšírené časté otázky

Dá sa toto potrubie použiť aj pri iných značkách klimatizácií?

Áno, ide o štandardné ACR medené potrubie s bežným priemerom 3/8", kompatibilné aj s inými značkami používajúcimi rovnaký priemer danej vetvy - vždy si overte predpísaný priemer v montážnom návode konkrétnej jednotky.

Oplatí sa kupovať rovno 25 m aj pri kratšej trase, pre istotu?

Pri neistote o presnej dĺžke trasy je to rozumná voľba - prebytočné potrubie sa dá bez problémov odrezať a uskladniť ako rezerva, kým dodatočné dokupovanie a spájanie druhého balenia pri podcenenej dĺžke znamená ďalší spoj na trase navyše.

Treba potrubie pred montážou nejako upravovať?

Nie, je dodané pripravené na montáž - odmastené zvnútra, s uzavretými koncami. Stačí ho narezať na potrebnú dĺžku, vytvoriť vývrtkové kužele a pripojiť k jednotkám.

Materiál a temperovanie medenej rúrky

Ide o ACR meď s vysokou čistotou, odmastenú zvnútra priamo z výroby, dodávanú vo forme mäkkej (žíhanej) medi, ktorú je možné ručne tvarovať do miernych oblúkov. Pri tesnejších oblúkoch na dlhšej trase sa odporúča použiť ohýbačku rúrok, aby sa predišlo splošteniu prierezu na ktoromkoľvek mieste dlhej trasy - aj lokálne zúženie prierezu totiž ovplyvňuje tlakový pokles na celej dĺžke potrubia.

Vplyv priemeru a dĺžky potrubia na výkon systému

Pri dlhších trasách (25 m a viac) narastá význam správneho dimenzovania priemeru potrubia, keďže tlakový pokles a tepelné straty sú úmerné dĺžke trasy. Výrobca preto pri niektorých kombináciách výkonovej triedy a dĺžky trasy presahujúcej určitú hranicu predpisuje aj úpravu množstva doplneného chladiva oproti základnému množstvu uvedenému pre štandardnú (kratšiu) trasu - toto posúdenie je súčasťou montážneho návodu a mala by ho vykonať firma s oprávnením na prácu s F-plynmi ešte pred napustením systému.

Ktorý priemer a dĺžku potrubia potrebujem

V tejto kategórii nájdete chladivové potrubie Vaillant v priemeroch 1/4", 3/8", 1/2" a 5/8", v dĺžkach 10 m aj 25 m. Tento produkt - 3/8" v 25-metrovom balení - je určený pre dlhšie trasy pri nižších a stredných výkonových triedach. Nezabudnite si k nemu objednať aj zodpovedajúcu druhú vetvu chladivového okruhu (opačný priemer podľa montážneho návodu vašej konkrétnej dvojice jednotiek), ideálne v rovnakej 25-metrovej dĺžke, aby obe vetvy viedli súbežne bez potreby dodatočného spájania jednej z nich.

Porovnanie s 10-metrovým balením rovnakého priemeru

Dodanie a balenie

Potrubie sa dodáva stočené do cievky primeranej väčšej dĺžke balenia, uložené v ochrannom obale chrániacom izoláciu pred odretím počas prepravy. Vzhľadom na väčší rozmer 25-metrovej cievky v porovnaní s 10-metrovým balením odporúčame pri objednávke počítať s možnosťou doručenia kuriérom priamo na adresu namiesto výdajného boxu, ak by rozmer balenia presahoval limity zvoleného prepravcu.

Recyklovateľnosť a životné prostredie

Meď je plne recyklovateľný materiál - odrezky z krátenia tejto dlhšej cievky na potrebnú dĺžku odovzdajte do zberného dvora alebo výkupne kovov namiesto likvidácie v bežnom odpade. Pri 25-metrovom balení, kde sa častejšie odrezáva prebytočná dĺžka než pri kratšom 10-metrovom variante, sa oplatí odrezky priebežne zbierať a odovzdať naraz po dokončení celej montáže.

Plánovanie trasy pri viacpodlažných a väčších inštaláciách

Pri trasách vedených cez viac podlaží (napríklad vonkajšia jednotka na streche a vnútorná jednotka na prízemí) je dôležité zohľadniť nielen vodorovnú, ale aj zvislú vzdialenosť medzi jednotkami - výrobca v montážnej dokumentácii uvádza maximálne povolené celkové prevýšenie pre danú kombináciu výkonovej triedy a dĺžky trasy. Pri návrhu trasy sa odporúča voliť čo najpriamejšiu cestu s minimom zbytočných obchádzok, keďže každý meter trasy navyše zvyšuje tlakový pokles a mierne znižuje efektivitu prenosu chladiaceho alebo vykurovacieho výkonu medzi jednotkami.

Pri prechode potrubia cez viacero miestností alebo podlaží nezabudnite na priebežné mechanické krytie potrubia (napríklad plastovým alebo kovovým žľabom) v miestach, kde by mohlo byť vystavené mechanickému poškodeniu - najmä pri vedení v technických šachtách spoločne s inými rozvodmi alebo pri prechode cez spoločné priestory bytového domu.

Typické chyby pri montáži dlhších trás

Pri dlhších trasách sa častejšie ako pri krátkych inštaláciách vyskytuje chyba v podobe nedostatočného priebežného upevnenia potrubia - na dlhej trase bez dostatočného počtu úchytov môže rúrka pri prevádzke kompresora kmitať, čo dlhodobo namáha vývrtkové spoje na oboch koncoch trasy. Ďalšou bežnou chybou je podcenenie rezervy dĺžky pri objednávke, čo vedie k núdzovému spájaniu zvyšku z iného balenia namiesto plánovaného použitia jedného súvislého kusu potrubia. Odporúčame preto trasu pred objednávkou reálne premerať vrátane všetkých oblúkov a prechodov, s rezervou približne 1-2 metre navyše.

Zhrnutie - pre koho je tento produkt určený

Chladivové potrubie 3/8" v 25-metrovom balení je určené predovšetkým montážnym firmám a inštalatérom, ktorí realizujú inštaláciu jednotiek climaVAIR na dlhšie trasy - typicky pri rodinných domoch, kde je vzdialenosť medzi vonkajšou a vnútornou jednotkou väčšia, alebo pri trasách vedených cez viac podlaží. K tomuto potrubiu si nezabudnite objednať aj zodpovedajúcu druhú vetvu chladivového okruhu v opačnom priemere podľa montážneho návodu vašej konkrétnej dvojice jednotiek - v tejto kategórii nájdete aj priemery 1/4", 1/2" a 5/8", v rovnakej 25-metrovej dĺžke aj v kratšom 10-metrovom balení.

Ak si nie ste istí presnou kombináciou priemerov pre svoju konkrétnu zostavu jednotiek, alebo potrebujete poradiť s odhadom dĺžky trasy, kontaktujte náš zákaznícky servis - do dopytu stačí uviesť konkrétne modely vonkajšej a vnútornej jednotky a orientačnú vzdialenosť medzi nimi vrátane prípadného výškového rozdielu.

Vplyv teplotných výkyvov na dlhé trasy potrubia

Medené potrubie sa pri zmenách teploty mierne rozťahuje a sťahuje, čo je pri dlhších trasách (25 m a viac) výraznejšie ako pri krátkych úsekoch. Pri vedení potrubia vonkajšími priestormi vystavenými priamemu slnku alebo veľkým sezónnym výkyvom teplôt je preto vhodné ponechať v trase mierne oblúky namiesto úplne priameho vedenia - tie čiastočne kompenzujú dĺžkovú rozťažnosť medi a znižujú namáhanie upevňovacích prvkov aj samotných vývrtkových spojov na koncoch trasy počas celej životnosti inštalácie, ktorá pri kvalitne vykonanej montáži spravidla presahuje bežnú životnosť samotnej klimatizačnej jednotky vrátane jej neskorších prípadných výmen.
