Vaillant climaVAIR pro VAIB1-035WNI - vnútorná nástenná jednotka 3,5 kW

Podrobný popis

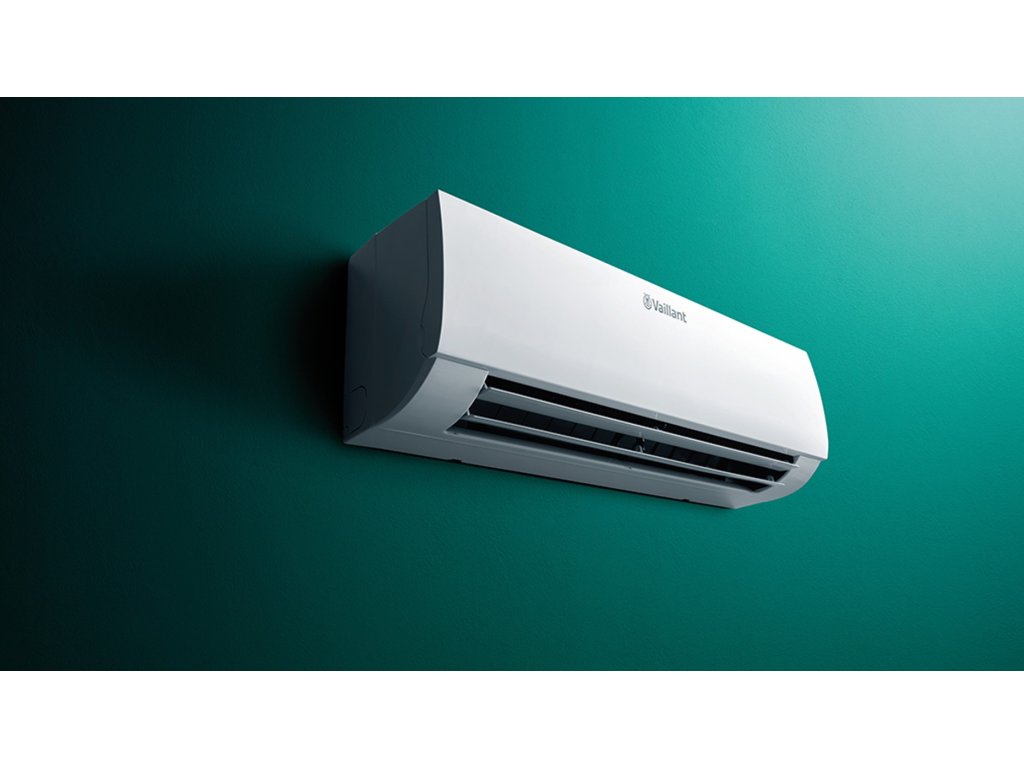

Vaillant climaVAIR pro VAIB1-035WNI - vnútorná nástenná jednotka klimatizácie

VAIB1-035WNI je vnútorná nástenná (wall-mounted) jednotka klimatizácie z rodiny climaVAIR pro / climaVAIR air nemeckého výrobcu Vaillant, s menovitým chladiacim výkonom 3,5 kW a vykurovacím výkonom cca 3,8 kW v režime tepelného čerpadla vzduch-vzduch. Jednotka sa montuje na stenu v interiéri a chladivovým potrubím sa prepája s vonkajšou (kompresorovou) jednotkou - buď v jednoduchom monosplit zapojení (1:1, tzv. sety "WN"), alebo ako jedna z viacerých vnútorných jednotiek v multisplit systéme s vonkajšou jednotkou climaVAIR multi VAM1.

Tento konkrétny produkt je samostatná vnútorná jednotka bez vonkajšej jednotky a bez diaľkového ovládača v základnom balení podľa aktuálnej distribučnej špecifikácie - vhodná na dokúpenie k existujúcej vonkajšej jednotke, na výmenu poškodenej vnútornej jednotky, alebo ako súčasť vlastnej multisplit zostavy skladanej z jednotlivých komponentov.

Technické parametre VAIB1-035WNI

Poznámka: presné rozmery a hmotnosť sa medzi výkonovými triedami zdieľajúcimi rovnaké fyzické šasi menia len minimálne alebo vôbec - záväznú hodnotu pre konkrétny kus overte na typovom štítku alebo v aktuálnom technickom liste Vaillant.

Konštrukcia a funkcie

Vnútorná jednotka VAIB1-035WNI obsahuje doskový výmenník tepla, radiálny ventilátor s viacerými rýchlostnými stupňami a elektronicky riadenú expanznú (škrtiacu) armatúru, ktorá pri multisplit zapojení umožňuje nezávislú reguláciu výkonu voči ostatným vnútorným jednotkám na tej istej vonkajšej jednotke. Vzduch nasávaný spredu/zhora prechádza cez umývateľný predfilter, ktorý zachytáva hrubší prach a chlpy - filter sa odporúča čistiť približne raz mesačne pri bežnej prevádzke, v prašnejšom prostredí častejšie.

Samočistiaci program po vypnutí jednotky automaticky vysuší výparník (zabráni kondenzácii vlhkosti, ktorá by inak bola živnou pôdou pre plesne a baktérie) a znižuje tak nepríjemný zápach pri ďalšom spustení - užitočná funkcia najmä pri sezónnom používaní klimatizácie po dlhšej odstávke.

Typické využitie

Jednotka VAIB1-035WNI sa svojím výkonom 3,5 kW hodí na klimatizovanie obývacej izby alebo kuchyne s obývačkou do cca 35 m². Pri výbere výkonu odporúčame počítať nielen s podlahovou plochou, ale aj so svetlou výškou miestnosti, orientáciou okien na svetové strany, mierou zasklenia a tepelnými ziskami od spotrebičov a počtu osôb - v miestnostiach s veľkými presklenými plochami orientovanými na juh/juhozápad je vhodné zvoliť o triedu vyšší výkon, než by zodpovedalo len ploche miestnosti.

Zapojenie - samostatne alebo v multisplite

Jednotku VAIB1-035WNI je možné použiť dvoma spôsobmi: buď v jednoduchom monosplit zapojení s jednou vonkajšou jednotkou climaVAIR pro (typicky predávané ako kompletný set "WN"), alebo ako jednu z viacerých vnútorných jednotiek pripojených na multisplit vonkajšiu jednotku climaVAIR multi VAM1 (dostupnú v tejto kategórii vo variantoch pre 2 až 5 vnútorných jednotiek). Pri multisplit zapojení môže byť v tej istej zostave skombinovaná napríklad s inou veľkostnou triedou VAIB1 podľa potrieb jednotlivých miestností.

Inštalácia a montáž

Vnútorná jednotka sa upevňuje na montážnu konzolu ukotvenú do steny, s ohľadom na minimálne odstupy od stropu a bočných stien uvedené v montážnom návode (kvôli servisnému prístupu a správnej cirkulácii vzduchu). Prepojenie s vonkajšou jednotkou tvorí dvojica chladivových medených rúrok (kvapalinová a plynová vetva), komunikačný/napájací kábel a odvod kondenzátu. Chladivové potrubie odporúčame viesť s minimom ohybov a v izolácii v celej dĺžke trasy (pozri produkty izolovaného chladivového potrubia 1/4" a 1/2" v tejto kategórii), aby nedochádzalo k tepelným stratám ani k orošovaniu potrubia vedeného cez vykurované priestory.

Po dokončení montáže potrubia nasleduje tlaková skúška, vákuovanie okruhu a otvorenie servisných ventilov na vonkajšej jednotke - tieto kroky, ako aj samotné zapojenie chladivového okruhu, smie vykonávať výhradne firma s oprávnením na prácu s chladivami (F-plyny), keďže ide o zákonnú požiadavku súvisiacu s nakladaním s regulovanými látkami.

Časté otázky

Dá sa VAIB1-035WNI kúpiť aj bez vonkajšej jednotky?

Áno, tento produkt je samostatná vnútorná jednotka - vhodná na dokúpenie k existujúcej vonkajšej jednotke alebo ako súčasť vlastnej multisplit zostavy.

Je súčasťou balenia diaľkový ovládač?

Podľa aktuálnej distribučnej špecifikácie sa pri samostatnom predaji vnútornej jednotky ovládač nemusí dodávať automaticky - pri objednávke odporúčame overiť aktuálny obsah balenia, prípadne ovládač dokúpiť.

Pre akú veľkú miestnosť je VAIB1-035WNI vhodná?

Orientačne pre obývacej izby alebo kuchyne s obývačkou do cca 35 m², presný výkon však závisí aj od zasklenia, orientácie a tepelných strát konkrétnej miestnosti.

Dá sa táto vnútorná jednotka pripojiť k viacportovej vonkajšej jednotke?

Áno, je kompatibilná s vonkajšími jednotkami climaVAIR multi VAM1 (viacportové multisplit vonkajšie jednotky) aj s klasickými monosplit vonkajšími jednotkami radu climaVAIR pro.

Ako často treba čistiť filter?

Umývateľný predfilter odporúčame čistiť približne raz mesačne pri bežnej prevádzke, v prašnejšom prostredí častejšie.

Údržba a servis

Okrem pravidelného čistenia predfiltra sa odporúča raz ročne (najlepšie pred letnou sezónou) nechať odborne skontrolovať stav výmenníka, odtok kondenzátu (najmä priechodnosť odtokovej hadičky, aby nedochádzalo k pretekaniu vody z jednotky) a celkový stav chladivového okruhu. Samočistiaci program po každom vypnutí znižuje riziko zápachu a tvorby plesní, no nenahrádza pravidelnú odbornú údržbu.

Prečo si vybrať VAIB1-035WNI

Vnútorná jednotka VAIB1-035WNI spája dizajn a tichú prevádzku (hladina hluku už od 22 dB(A)) s flexibilitou využitia - rovnaký model funguje ako v jednoduchom monosplit sete, tak aj ako súčasť väčšej multisplit zostavy postavenej okolo vonkajšej jednotky climaVAIR multi. Vďaka energetickej triede A++ pri chladení ponúka nižšiu prevádzkovú spotrebu v porovnaní so staršími alebo menej efektívnymi jednotkami rovnakého výkonu, a samočistiaci program zjednodušuje starostlivosť o hygienu vnútorného vzduchu.

Energetická trieda a prevádzkové náklady

Vnútorná jednotka VAIB1-035WNI dosahuje v kombinácii s príslušnou vonkajšou jednotkou energetickú triedu A++ pri chladení a A+ pri kúrení (podľa energetického štítkovania EÚ pre klimatizačné zariadenia). To v praxi znamená nižšiu spotrebu elektriny pri dosiahnutí rovnakého chladiaceho/vykurovacieho efektu v porovnaní s jednotkami nižšej energetickej triedy alebo staršími on/off systémami. Pri menovitom chladiacom výkone 3,5 kW a bežnej prevádzke počas letných mesiacov na Slovensku (rádovo stovky prevádzkových hodín za sezónu pri strednej intenzite používania) sa reálna spotreba pohybuje rádovo v nízkych stovkách kWh - presná hodnota závisí od nastavenej teploty, tepelných strát miestnosti a dĺžky prevádzky, ide teda len o orientačný rámec, nie záväzný údaj.

Vo vykurovacom režime (tepelné čerpadlo vzduch-vzduch, výkon 3,8 kW) je jednotka VAIB1-035WNI vhodná najmä ako doplnkový zdroj tepla mimo hlavnej vykurovacej sezóny (jar, jeseň, mierne zimné dni) - pri veľmi nízkych vonkajších teplotách klesá účinnosť aj výkon každého vzduch-vzduch tepelného čerpadla, preto sa v chladnejších oblastiach Slovenska neodporúča spoliehať sa naň ako na jediný zdroj vykurovania počas celej zimy.

Dizajn a umiestnenie v interiéri

Vnútorná jednotka VAIB1-035WNI sa montuje v hornej časti steny (zvyčajne 15-20 cm pod stropom), s ohľadom na voľné prúdenie vzduchu do priestoru bez prekážok (nábytok, závesy) priamo pod výfukom. Pri výbere miesta montáže sa treba vyhnúť priamemu fúkaniu na miesto, kde ľudia dlhodobo sedia alebo spia, a zároveň zvoliť polohu s dostatočným odstupom od zdrojov tepla (TV, kozub), ktoré by mohli skresľovať meranie izbového snímača teploty na jednotke.

Kompletná montážna postupnosť

• Voľba a upevnenie montážnej konzoly na stenu, vyvŕtanie priechodu pre potrubie a kabeláž cez obvodovú stenu.
• Zavesenie vnútornej jednotky na konzolu, prepojenie chladivového potrubia (kvapalinová a plynová vetva), komunikačného/napájacieho kábla a odtokovej hadičky kondenzátu.
• Prepojenie s vonkajšou jednotkou, kontrola sklonu odtokovej hadičky (aby kondenzát voľne odtekal, nie naspäť do jednotky).
• Tlaková skúška dusíkom, vákuovanie okruhu, otvorenie servisných ventilov na vonkajšej jednotke - výhradne firmou s oprávnením na prácu s F-plynmi.
• Prvé spustenie, kontrola prevádzky vo všetkých režimoch (chladenie, kúrenie, ventilácia), spárovanie diaľkového ovládača, prípadne pripojenie na Wi-Fi (pri kompatibilných modeloch).

Dodanie a balenie

Vnútorná jednotka VAIB1-035WNI sa doručuje v ochrannom kartónovom obale prispôsobenom jej rozmerom (cca 890 × 295 × 215 mm (orientačne, stredné šasi)) a hmotnosti (cca 11 kg (orientačne)) - vzhľadom na rozmery presahujúce bežné limity výdajných boxov sa doručuje štandardnou kuriérskou prepravou na adresu, nie do paketomatu.

Záruka

Na vnútornú jednotku VAIB1-035WNI sa vzťahuje štandardná 2-ročná záruka výrobcu Vaillant od dátumu predaja koncovému zákazníkovi, podmienená odbornou montážou a uvedením do prevádzky firmou s oprávnením na prácu s chladivami. Odporúčame uschovať doklad o kúpe spolu s montážnym/uvádzacím protokolom.

Súvisiace produkty k tejto vnútornej jednotke

K vnútornej jednotke VAIB1-035WNI budete potrebovať zodpovedajúcu vonkajšiu jednotku - buď v rámci existujúceho monosplit setu climaVAIR pro, alebo novú vonkajšiu jednotku climaVAIR multi VAM1 (dostupné v tejto kategórii vo variantoch pre 2 až 5 portov), ďalej izolované chladivové potrubie príslušných priemerov (1/4" a 1/2", tiež dostupné v tejto kategórii) a montážnu konzolu.

Rozšírené časté otázky

Aký je rozdiel medzi touto jednotkou a "setom" climaVAIR pro?

Kompletný set (napr. "VAIB1-035WN") obsahuje vonkajšiu aj vnútornú jednotku spolu vrátane diaľkového ovládača ako jeden balík na jednoduchú kúpu monosplitu. Tento produkt je len samostatná vnútorná jednotka - vhodná na dokúpenie k vonkajšej jednotke, ktorú už vlastníte, na výmenu, alebo na zostavenie vlastnej multisplit kombinácie.

Funguje jednotka aj ako odvlhčovač vzduchu?

Jednotka disponuje samostatným režimom odvlhčovania (dry mode), pri ktorom znižuje vlhkosť vzduchu v miestnosti s minimálnym chladiacim efektom - nejde však o dedikovaný odvlhčovač s vlastnou nádržou na kondenzát, kondenzát sa odvádza rovnako ako pri chladení cez odtokovú hadičku.

Je jednotka VAIB1-035WNI vhodná aj do spálne kvôli hlučnosti?

Hladina hluku na najnižších otáčkach ventilátora (od 22 dB(A)) patrí medzi tichšie prevádzkové režimy bežných nástenných klimatizácií a je vhodná aj do spální, pri plnom výkone je prevádzka hlučnejšia podobne ako pri väčšine porovnateľných jednotiek.

Dá sa ovládať cez mobilnú aplikáciu?

Vybrané modely radu VAIB1 podporujú pripojenie k domácej Wi-Fi sieti a ovládanie cez mobilnú aplikáciu (nastavenie teploty, režimu a časového programu na diaľku) - dostupnosť tejto funkcie pri konkrétnom kuse odporúčame overiť v aktuálnom technickom liste, keďže sa môže líšiť podľa produkčnej revízie a distribučného trhu.

Čo znamená energetická trieda A++ v praxi pri výbere jednotky?

Energetická trieda vyjadruje pomer dodaného chladiaceho/vykurovacieho výkonu k spotrebovanej elektrickej energii (tzv. SEER pri chladení, SCOP pri kúrení) - trieda A++ znamená nadpriemernú účinnosť v rámci aktuálnej škály energetického štítkovania klimatizácií, teda nižšiu spotrebu elektriny pri rovnakom výkone v porovnaní s triedou A alebo nižšou.

Ako zistím, či potrebujem práve výkon 3,5 kW, alebo iný z radu VAIB1?

Orientačným vodidlom je plocha a svetlá výška miestnosti, počet a orientácia okien, tepelné zisky od spotrebičov a počet osôb - presnejší výpočet tepelnej záťaže miestnosti (najmä pri väčších presklených plochách alebo netypických dispozíciách) odporúčame nechať vypracovať montážnou firmou alebo projektantom klimatizácie ešte pred objednaním konkrétnej výkonovej triedy.

Aký je rozdiel medzi climaVAIR pro a climaVAIR multi z pohľadu tejto vnútornej jednotky?

Samotná vnútorná jednotka VAIB1-035WNI je fyzicky rovnaká bez ohľadu na to, či ju pripojíte k jednoduchej monosplit vonkajšej jednotke (rad climaVAIR pro, spravidla predávaný ako kompletný set) alebo k viacportovej multisplit vonkajšej jednotke climaVAIR multi VAM1 - rozdiel je len v tom, koľko ďalších vnútorných jednotiek zdieľa spoločnú vonkajšiu jednotku a v spôsobe rozdelenia výkonu medzi ne.

Vydrží jednotka aj celoročnú prevádzku, alebo len sezónne chladenie?

Jednotka je konštruovaná na celoročné využitie - v lete na chladenie, v prechodných obdobiach (jar, jeseň) a miernejších zimných dňoch aj na doplnkové vykurovanie v režime tepelného čerpadla vzduch-vzduch, v závislosti od poveternostných limitov konkrétnej vonkajšej jednotky, ku ktorej je pripojená.
