Vaillant dvojokruhový rozdeľovač s anuloidom WHV 35

Podrobný popis

Vaillant WHV 35 – dvojokruhový rozdeľovač so zabudovaným hydraulickým vyrovnávačom tlakov (anuloidom)

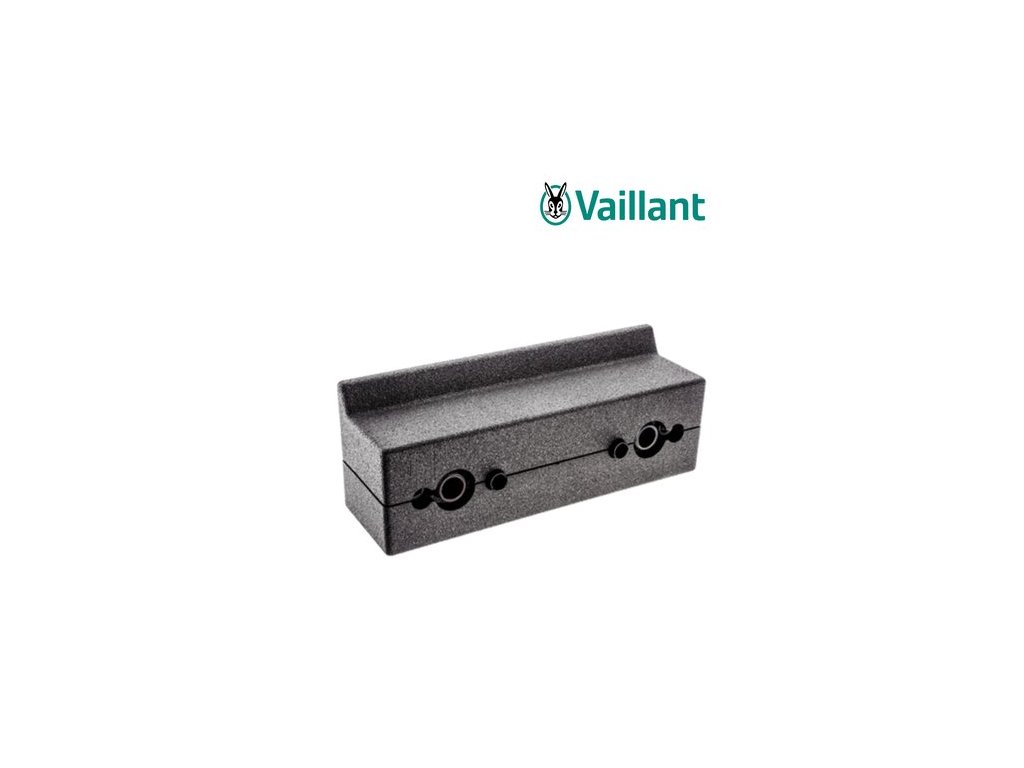

Vaillant WHV 35 (objednávacie číslo 0020042429) je originálny dvojokruhový rozdeľovač so zabudovaným hydraulickým vyrovnávačom tlakov, ľudovo označovaným aj ako „anuloid". Ide o kľúčový komponent pre viacokruhové vykurovacie systémy postavené na kondenzačných kotloch Vaillant ecoTEC plus, ecoTEC pro a ecoTEC exclusive, ktorý v jednom kompaktnom, tepelne izolovanom telese spája dve funkcie – hydraulické oddelenie kotlového okruhu od vykurovacích okruhov a rozvod (rozdelenie) vody do dvoch samostatných vetiev, na ktoré sa následne pripájajú čerpadlové skupiny radu VDM (priame aj zmiešavacie).

Čo presne obsahuje balenie

• Teleso rozdeľovača so zabudovaným hydraulickým vyrovnávačom tlakov (anuloidom) pre dva samostatné okruhy
• Snímač anuloidu (teplotný snímač spoločnej vratnej/výstupnej vetvy pre potreby regulácie kotla)
• Montážne konzoly na upevnenie na stenu alebo do rámu kotolne
• Kompletná tepelná izolácia z tvarovaného EPP
• Montážny rozstup 120 mm pre pripojenie čerpadlových skupín radu VDM

Čo je hydraulický vyrovnávač tlakov (anuloid) a prečo je potrebný

Kondenzačný kotol má vlastné interné obehové čerpadlo dimenzované na konkrétny prietok a tlakovú stratu, s ktorou výrobca počíta pri návrhu výmenníka a horáka. Ak by sa na výstup kotla priamo napojilo viacero samostatných vykurovacích okruhov s vlastnými obehovými čerpadlami (napríklad radiátorový okruh cez VDM 10 a podlahové kúrenie cez VDM 20 M), dochádzalo by k vzájomnému hydraulickému ovplyvňovaniu – zmeny prietoku na strane vykurovania (napríklad zatváranie termostatických hlavíc alebo cyklovanie zmiešavacieho ventilu) by sa prenášali späť na kotlový okruh a mohli by narušiť správnu funkciu kotla, prípadne spôsobiť jeho neželané cyklovanie.

Hydraulický vyrovnávač tlakov (anuloid) tento problém rieši tak, že fyzicky rozpojuje prietok kotlového okruhu od prietoku vykurovacích okruhov – obe strany sú prepojené len cez spoločnú nádobu s nízkym hydraulickým odporom, takže si môžu „vymieňať" teplo bez toho, aby si vzájomne ovplyvňovali prietok a tlak. Vaillant WHV 35 túto funkciu integruje priamo do tela dvojokruhového rozdeľovača, čím šetrí miesto v technickej miestnosti a zjednodušuje montáž v porovnaní so samostatným anuloidom a samostatným rozdeľovačom.

Dvojokruhové riešenie v jednom telese

Okrem hydraulického oddelenia WHV 35 zároveň slúži ako rozdeľovač pre dva samostatné vykurovacie okruhy s rozstupom pripojenia 120 mm – na tento rozstup sa priamo montujú čerpadlové skupiny radu VDM (priama VDM 10 alebo zmiešavacie VDM 20 M / VDM 25 M) podľa toho, akú teplotnú reguláciu daný okruh vyžaduje. Typickým usporiadaním je kombinácia jednej priamej skupiny pre radiátorový okruh a jednej zmiešavacej skupiny pre podlahové kúrenie, no rovnako dobre je možné pripojiť aj dve zmiešavacie skupiny pre dva nezávisle regulované nízkoteplotné okruhy (napríklad dve zóny podlahového kúrenia s odlišnými požiadavkami na teplotu).

Montáž a zapojenie

• WHV 35 sa upevňuje na stenu technickej miestnosti pomocou dodávaných montážnych konzol, spravidla v blízkosti kotla
• Prívodné a spiatočkové potrubie od kotla sa pripája na vstupnú stranu anuloidu
• Na výstupnú stranu s rozstupom 120 mm sa pripájajú čerpadlové skupiny jednotlivých okruhov
• Snímač anuloidu sa zapája do regulátora kotla, ktorý na základe jeho hodnoty prispôsobuje výkon a chod obehového čerpadla kotla aktuálnej potrebe pripojených okruhov
• Po zapojení sa nasadí tepelná izolácia, ktorá musí prekrývať celé teleso vrátane pripojovacích hrdiel
• Systém je potrebné dôkladne odvzdušniť, keďže vzduch zachytený vo vnútri anuloidu môže spôsobiť nesprávnu funkciu snímača aj hlučnosť systému

Kedy zvoliť WHV 35 namiesto samostatného anuloidu a rozdeľovača

Riešenie 2 v 1 (rozdeľovač + anuloid v jednom telese) je vhodné najmä pri systémoch s presne dvomi vykurovacími okruhmi, kde nie je do budúcnosti plánované ďalšie rozširovanie – šetrí miesto, zjednodušuje montáž a znižuje počet spojov (a teda aj potenciálnych miest netesnosti) v porovnaní s kombináciou samostatného rozdeľovača (napr. 307556 pre 2 okruhy) a samostatného anuloidu (napr. WH 40). Pri systémoch s viac ako dvomi okruhmi alebo pri neistote ohľadom budúceho rozširovania je vhodnejšie zvoliť samostatný väčší anuloid (napríklad WH 95 alebo WH 160) v kombinácii s rozdeľovačom pre požadovaný počet okruhov, ktorý je možné jednoduchšie doplniť o ďalšie čerpadlové skupiny.

Kompatibilita

WHV 35 je určený pre spoluprácu s kondenzačnými kotlami Vaillant ecoTEC plus, ecoTEC pro a ecoTEC exclusive (vrátane novších modelov s IoniDetect) a čerpadlovými skupinami radu VDM (VDM 10 priama, VDM 20 M a VDM 25 M zmiešavacie). Rozstup 120 mm zaručuje kompatibilitu naprieč celým radom čerpadlových skupín Vaillant, takže je možné voľne kombinovať priame aj zmiešavacie okruhy podľa aktuálnej potreby vykurovacieho systému.

Údržba

• Raz ročne skontrolovať funkčnosť snímača anuloidu a jeho správne pripojenie k regulátoru kotla
• Overiť tesnosť skrutkových spojov, najmä po prvej vykurovacej sezóne, kedy dochádza k tepelnej dilatácii materiálu
• Kontrolovať stav a upevnenie tepelnej izolácie, ktorá by mala prekrývať celé teleso bez medzier
• Pri poklese tlaku systému doplniť vodu podľa pokynov výrobcu kotla, v prípade tvrdej vody zvážiť inštaláciu zmäkčovacej patróny
• Pri podozrení na usadeniny alebo zanesenie vnútorného priestoru anuloidu (napr. pri systémoch po dlhoročnej prevádzke bez úpravy vody) je vhodné zveriť kontrolu autorizovanému servisnému technikovi

Prečo si vybrať originálne riešenie Vaillant

Kompaktné dvojokruhové riešenie WHV 35 je navrhnuté presne pre spoluprácu s kotlami a čerpadlovými skupinami Vaillant, vrátane hydraulických parametrov (tlakové straty, prietokové charakteristiky) aj mechanickej kompatibility (rozstup 120 mm, typ skrutkového spojenia). Integrácia anuloidu priamo do tela rozdeľovača znižuje počet komponentov, spojov a montážneho času v porovnaní s kombináciou samostatných dielov, čo sa premieta aj do nižšieho rizika netesností v budúcnosti.

Postup návrhu viacokruhového systému s WHV 35 krok za krokom

Pri návrhu vykurovacieho systému s dvojokruhovým rozdeľovačom WHV 35 odporúčame postupovať v niekoľkých krokoch, ktoré zaručia bezproblémovú funkciu celého systému:

• 1. Určenie počtu a typu okruhov – zistite, koľko samostatných vykurovacích okruhov bude systém obsahovať a akú teplotnú reguláciu každý z nich vyžaduje (rovnaká teplota ako kotol, alebo nižšia regulovaná teplota).
• 2. Voľba čerpadlových skupín – pre okruh s rovnakou teplotou zvoľte priamu skupinu VDM 10, pre okruh s nižšou reguľovanou teplotou zvoľte zmiešavaciu skupinu VDM 20 M alebo VDM 25 M podľa požadovaného prietoku.
• 3. Montáž WHV 35 – upevnite teleso na stenu v blízkosti kotla pomocou dodaných konzol a pripojte prívodné aj spiatočkové potrubie od kotla.
• 4. Pripojenie čerpadlových skupín – na výstupnú stranu s rozstupom 120 mm pripojte zvolené čerpadlové skupiny podľa jednotlivých okruhov.
• 5. Elektrické zapojenie a nastavenie regulácie – zapojte snímač anuloidu do regulátora kotla a servopohony zmiešavacích ventilov do príslušných regulátorov jednotlivých okruhov.
• 6. Naplnenie, odvzdušnenie a skúšobná prevádzka – naplňte systém vodou, dôkladne ho odvzdušnite a overte správnu funkciu regulácie na všetkých pripojených okruhoch pred odovzdaním zákazníkovi.

Bezpečnosť prevádzky

Ako každý komponent vykurovacieho systému pracujúci s teplou vodou pod tlakom, aj WHV 35 by mal byť súčasťou systému vybaveného funkčným poistným ventilom a expanznou nádobou dimenzovanou na celkový objem systému vrátane všetkých pripojených okruhov. Odporúčame tiež pravidelne kontrolovať prevádzkový tlak systému na manometri kotla a v prípade opakovaného poklesu tlaku vyhľadať a odstrániť príčinu (najčastejšie mikronetesnosti v spojoch alebo armatúrach), keďže dlhodobá prevádzka s nízkym tlakom môže spôsobiť vniknutie vzduchu do systému a následné problémy s obehom vody aj funkciou anuloidu.

Časté otázky

• Na koľko okruhov je WHV 35 určený? WHV 35 je dvojokruhový rozdeľovač so zabudovaným anuloidom – pripája sa naň presne dve čerpadlové skupiny (priame alebo zmiešavacie) podľa potreby daného systému.
• Môžem k WHV 35 pripojiť dve zmiešavacie skupiny naraz? Áno, je možné pripojiť ľubovoľnú kombináciu priamych a zmiešavacích skupín radu VDM podľa potreby jednotlivých okruhov – napríklad dve zmiešavacie skupiny pre dve samostatne regulované zóny podlahového kúrenia.
• Čo robí snímač anuloidu? Snímač meria teplotu v spoločnej časti anuloidu a odosiela túto hodnotu regulátoru kotla, ktorý na jej základe prispôsobuje výkon a chod vlastného obehového čerpadla kotla.
• Dá sa WHV 35 rozšíriť o tretí okruh v budúcnosti? Nie, WHV 35 má pevný počet dvoch výstupov. Pri plánovanom rozšírení na viac okruhov odporúčame zvoliť samostatný anuloid s dostatočnou prietokovou kapacitou (napr. WH 95) v kombinácii s rozdeľovačom pre požadovaný počet okruhov.
• Je potrebná ešte ďalšia úprava vody alebo filtrácia? Odporúčame dodržiavať všeobecné zásady kvality plniacej a doplňovacej vody podľa pokynov výrobcu kotla, prípadne doplniť systém o zmäkčovaciu patrónu pri tvrdšej vode, čo predlžuje životnosť všetkých komponentov vrátane anuloidu.
• Aká je záruka na tento produkt? Na rozdeľovač so zabudovaným anuloidom WHV 35 poskytujeme štandardnú zákonnú záruku 2 roky odo dňa predaja.

Rozdiel medzi WHV 35 a samostatnými anuloidmi radu WH

Samostatné anuloidy Vaillant radu WH (WH 27, WH 40, WH 95, WH 160) plnia iba funkciu hydraulického oddelenia kotlového okruhu od vykurovacích okruhov, bez zabudovanej funkcie rozdeľovača – k nim je preto potrebné dokúpiť samostatný rozdeľovač pre požadovaný počet okruhov (napríklad rozdeľovač pre 2 alebo 3 okruhy). WHV 35 naopak spája obe funkcie do jedného telesa, čo je výhodné najmä pri jednoduchších dvojokruhových systémoch, kde nie je potrebná vyššia prietoková kapacita ako pri väčších anuloidoch radu WH. Pri systémoch s vyšším počtom okruhov alebo väčšou celkovou tepelnou stratou objektu (napríklad bytové domy alebo väčšie prevádzky) je vhodnejšie zvoliť kombináciu samostatného výkonnejšieho anuloidu s rozdeľovačom pre požadovaný počet okruhov.

Typické umiestnenie v systéme

WHV 35 sa v typickom zapojení nachádza priamo za kotlom, v tesnej blízkosti technickej miestnosti alebo kotolne, odkiaľ následne vedú krátke potrubné úseky ku každej z pripojených čerpadlových skupín. Toto usporiadanie minimalizuje tepelné straty na rozvodoch medzi anuloidom a čerpadlovými skupinami a zároveň zjednodušuje budúcu údržbu, keďže všetky kľúčové komponenty systému (kotol, anuloid, čerpadlové skupiny) sú sústredené na jednom mieste.

Prehľadová tabuľka – rozdeľovače a anuloidy Vaillant

Táto tabuľka pomáha rýchlo zorientovať sa v ponuke príslušenstva pre viacokruhové systémy Vaillant a zvoliť správnu kombináciu komponentov podľa počtu okruhov a celkovej prietokovej kapacity systému.

Vplyv hydraulického oddelenia na životnosť kotla

Okrem komfortu regulácie má správne hydraulické oddelenie prostredníctvom anuloidu priamy vplyv aj na životnosť samotného kotla. Bez tohto oddelenia sa kotol pri zatváraní termostatických ventilov alebo zmiešavacích ventilov na strane vykurovania môže dostávať do stavu častého zapínania a vypínania horáka (tzv. cyklovania), čo zvyšuje mechanické aj tepelné namáhanie výmenníka a skracuje jeho životnosť. WHV 35 vďaka zabudovanému anuloidu tomuto javu efektívne predchádza, keďže kotlový okruh „vidí" prakticky konštantný hydraulický odpor bez ohľadu na aktuálny stav vykurovacích okruhov.

Estetické a priestorové výhody

Kompaktné teleso WHV 35 s bielou tepelnou izoláciou vizuálne ladí s dizajnom kotlov radu ecoTEC a ostatných komponentov systému VDM. V porovnaní s kombináciou dvoch samostatných dielov (rozdeľovač + anuloid) šetrí WHV 35 aj cenný priestor v technickej miestnosti, čo oceníte najmä pri menších kotolniach alebo pri montáži do skrinky či niky. Menší počet samostatných komponentov zároveň znamená menej montážnych spojov, a teda aj nižšie riziko budúcich netesností.
