Vaillant EPP prechodka šikmou strechou, čierna, 25°-50° - recoVAIR /4
Kód: 0020180856Podrobný popis

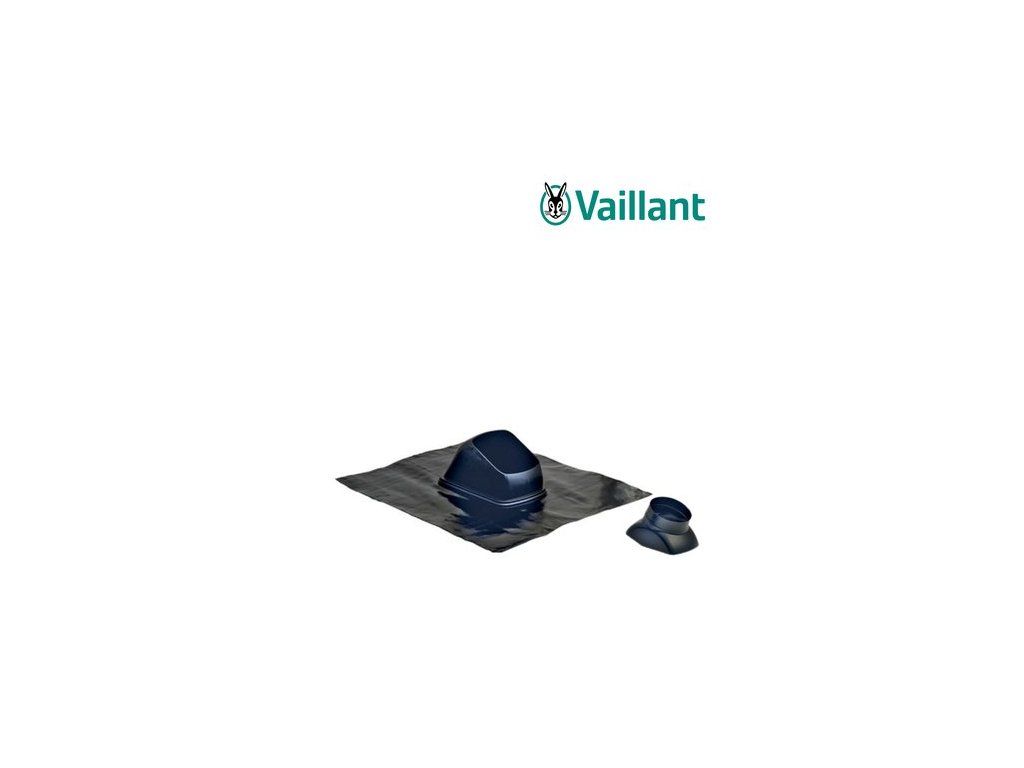

Vaillant EPP prechodka šikmou strechou 25°- 50°, čierna - pre systém recoVAIR /4
Prechodka šikmou strechou je originálny strešný prvok z produktového radu Vaillant recoVAIR /4, ktorý rieši prestup hlavného vzduchotechnického potrubia z EPP (expandovaný polypropylén) cez šikmú strechu rodinného domu von, prípadne naopak privádza čerstvý vzduch z exteriéru k centrálnej rekuperačnej jednotke. Ide o univerzálny čierny golier (manžetu), ktorý sa dodáva v jednom prevedení pokrývajúcom bežný rozsah sklonu strechy od 25° do 50°, takže projektant ani montér nemusí riešiť samostatný diel pre každý konkrétny sklon strešnej roviny - stačí zvoliť túto univerzálnu prechodku a orezať/nastaviť ju priamo na mieste podľa skutočného sklonu strešnej krytiny.
Diel nadväzuje na okrúhle EPP potrubie s vonkajším priemerom 210 mm a vnútorným priemerom 180 mm (bežne označované ako Ø210/180 mm), ktoré tvorí hlavnú trasu privádzaného alebo odvádzaného vzduchu medzi centrálnou jednotkou recoVAIR VAR 150/4, VAR 260/4 alebo VAR 360/4 a exteriérom, resp. strešným vyústením. Vzhľadom na materiál EPP je prechodka ľahká, tuhá a zároveň má vlastnú tepelnoizolačnú schopnosť, čo v mieste prestupu strechou (typicky studená, neizolovaná časť konštrukcie) výrazne obmedzuje riziko kondenzácie na povrchu potrubia.
Technické charakteristiky
- Určenie: strešný prestup EPP potrubia pre šikmé strechy so sklonom 25° až 50°
- Farba: čierna (odolná voči UV žiareniu a poveternostným vplyvom)
- Materiál: expandovaný polypropylén (EPP), uzavreto-bunková štruktúra
- Nadväzujúci priemer potrubia: Ø210/180 mm (vonkajší/vnútorný priemer)
- Typ spoja: nasúvací spoj s presahom, kompatibilný s ostatnými EPP dielmi systému recoVAIR /4
- Vlastná tepelná izolácia vďaka štruktúre EPP - obmedzenie tepelných mostov v mieste prestupu strechou
- Odolnosť voči vlhkosti a poveternostným podmienkam pri vonkajšej montáži
- Kompatibilita s jednotkami: recoVAIR VAR 150/4 L, VAR 150/4 R, VAR 260/4, VAR 260/4 E, VAR 360/4, VAR 360/4 E
- Krajina pôvodu: Nemecko (výrobný závod skupiny Vaillant Group)
- Záruka: 2 roky od predaja koncovému zákazníkovi (pri registrácii systému možnosť predĺženia podľa aktuálnych podmienok výrobcu)
Kedy túto prechodku potrebujete
Prechodku šikmou strechou využijete vždy, keď centrálna rekuperačná jednotka nasáva čerstvý vzduch alebo vyfukuje odpadový vzduch cez strešnú konštrukciu, a strecha domu má sklon v rozsahu 25° - 50° (teda drvivá väčšina bežných sedlových, valbových či polvalbových striech na rodinných domoch). Typicky sa s ňou stretnete v dvoch scenároch:
- Odvod znehodnoteného vzduchu z jednotky cez strechu von (výfukové hrdlo jednotky - EPP potrubie Ø210/180 mm - táto prechodka - strešná krytina - komínik/výfuková hlavica).
- Nasávanie čerstvého vonkajšieho vzduchu cez strechu (opačný smer prúdenia, rovnaký fyzický diel, keďže ide o pasívny prestup bez ventilátora).
Alternatívou k tejto prechodke je diel pre rovnú strechu (samostatný produkt v našej ponuke) alebo bočné vyvedenie cez fasádu, ktoré sa ale rieši úplne inými komponentmi. Ak je teda projekt navrhnutý s vertikálnym prestupom strechou a strecha je šikmá, toto je správna a jediná potrebná voľba prechodky.
Montáž - postup a odporúčania
Montáž prechodky by mala vykonávať vyškolená firma so skúsenosťami s realizáciou strešných prestupov (kvôli nadväznosti na hydroizoláciu a strešnú krytinu), v súčinnosti s montážnou firmou vzduchotechniky. Základný postup:
- Pred pokládkou strešnej krytiny alebo pri jej rozobratí sa určí presné miesto prestupu podľa projektu vzduchotechniky (najčastejšie v blízkosti hrebeňa alebo na vhodnej ploche strechy mimo úžľabí a odkvapových hrán).
- Do latovania/debnenia sa vyreže otvor zodpovedajúci priemeru prechodky, EPP diel sa nasunie na hlavné potrubie Ø210/180 mm smerom od jednotky.
- Spodná (vnútorná) manžeta prechodky sa napojí na difúznu fóliu alebo poistnú hydroizoláciu strechy tak, aby zostala zachovaná vzduchotesnosť aj vodotesnosť tejto vrstvy.
- Univerzálny golier sa orientuje a v prípade potreby skráti/prispôsobí presne podľa skutočného sklonu strešnej roviny (25°- 50°) tak, aby dosadal na krytinu bez medzier.
- Strešná krytina (škridla, plech, šindeľ) sa dokončí okolo prechodky, v mieste prestupu sa použije vhodný tesniaci pás/manžeta odolná voči UV žiareniu, ak to daný typ krytiny vyžaduje.
- Na hornú časť prechodky (nad strechou) nadväzuje ukončovací kus, prípadne priamo ochranná mriežka proti hmyzu a vtákom (podľa toho, či sa v projekte používa samostatný nadstrešný komponent).
Dôležité je dodržať minimálnu výšku prestupu nad strešnou krytinou podľa platných noriem (ochrana proti zafúkaniu snehu a dažďa do potrubia) a zabezpečiť spádovanie prípadného kondenzátu smerom von z potrubia, nie do jednotky.
Kompatibilita so systémom recoVAIR /4
Tento diel je súčasťou uzavretého systému príslušenstva pre centrálne jednotky Vaillant recoVAIR /4 a je navrhnutý tak, aby priamo nadväzoval na:
- rovné úseky EPP potrubia Ø210/180 mm (napr. dĺžky 500 mm a 1000 mm),
- tvarovky a kolená rovnakého priemeru,
- nízkoprofilové aj klasické rozdeľovače vzduchu inštalované v podhľade,
- ukončovací kus nad strechu (samostatný produkt, používaný pri rovných strechách alebo ako doplnkový nadstrešný diel).
Nepoužívajte tento diel v kombinácii s potrubnými systémami iných výrobcov s odlišným priemerom alebo profilom hrdla - spoj by nemusel byť vzduchotesný a stratili by ste nárok na záruku funkčnosti celého systému.
Údržba a starostlivosť
Prechodka ako pasívny stavebný diel nevyžaduje žiadnu pravidelnú údržbu v zmysle výmeny súčiastok. Odporúča sa:
- raz ročne (napr. pri kontrole strechy alebo komína) vizuálne skontrolovať tesnosť napojenia na krytinu a stav tesniaceho pásu,
- pri kontrole systému vetrania skontrolovať, či v mieste prestupu nedochádza k zatekaniu alebo tvorbe ľadu v zimnom období,
- v prípade mechanického poškodenia (napr. pádom konárov, prácami na streche) prechodku bezodkladne vymeniť, aby nedošlo k narušeniu vzduchotesnosti aj vodotesnosti strešnej konštrukcie.
Prečo si vybrať originálny diel Vaillant
Aj keď ide "len" o strešnú prechodku, jej rozmerová a materiálová zhoda s celým systémom recoVAIR /4 je kľúčová pre správnu funkciu vetrania s rekuperáciou tepla. Neoriginálny alebo rozmerovo nepresný diel môže spôsobiť netesnosti, zvýšený hluk prúdenia vzduchu, kondenzáciu vlhkosti v potrubí alebo zníženú účinnosť spätného získavania tepla celej jednotky. Objednaním originálneho dielu priamo od autorizovaného partnera Vaillant máte istotu rozmerovej aj materiálovej zhody a zachovania záručných podmienok na celý vzduchotechnický rozvod.
Prečo je strešný prestup kritickým miestom celého systému vetrania
Pri riadenom vetraní s rekuperáciou tepla je práve strešný prestup jedným z najviac namáhaných miest celého rozvodu - kombinuje sa tu tepelný spád medzi vykurovaným interiérom a exteriérom, mechanické namáhanie snehom, vetrom a teplotnou rozťažnosťou krytiny, a zároveň musí zostať dokonale vzduchotesný aj vodotesný súčasne. Netesný alebo nesprávne dimenzovaný prestup sa v praxi prejaví jedným z týchto problémov:
- Zvýšené straty tlaku a hluk - ak golier nedosadá presne na potrubie, v mieste spoja vzniká turbulencia a počuteľný hvizd, najmä pri vyšších otáčkach ventilátora jednotky.
- Kondenzácia a zatekanie - teplý vlhký vzduch prechádzajúci studeným strešným plášťom skondenzuje na studených povrchoch, ak nie je zabezpečená dostatočná tepelná izolácia potrubia a tesnosť prestupu.
- Prienik vody do konštrukcie strechy - pri nesprávnom napojení prechodky na poistnú hydroizoláciu môže dažďová voda stekať popod krytinu do konštrukcie krovu.
- Zámrz kondenzátu v zime - pri dlhodobo nízkych teplotách môže skondenzovaná vlhkosť v netesnom mieste zamŕzať a postupne poškodzovať materiál prechodky aj okolitú krytinu.
Použitím originálneho, rozmerovo aj materiálovo zhodného dielu priamo od výrobcu recoVAIR /4 systému sa všetkým týmto rizikám vopred predchádza, pretože diel je navrhnutý presne pre daný priemer potrubia, danú metódu spájania aj deklarovaný rozsah sklonu strechy.
Typické chyby pri realizácii a ako sa im vyhnúť
Zo skúseností realizačných firiem sa najčastejšie chyby pri montáži strešných prechodiek pre systémy nútené vetranie s rekuperáciou týkajú najmä týchto bodov:
- Nesprávne umiestnenie voči odkvapovým hranám a úžľabiam - prechodka umiestnená príliš blízko úžľabia je vystavená zvýšenému prietoku dažďovej vody po streche. Riešením je umiestnenie na "čistú" plochu strešnej roviny podľa odporúčania výrobcu krytiny.
- Podcenenie výšky komínika/koncového kusu nad strechou - pri nedostatočnej výške hrozí v zime zafúkanie snehu priamo do sacieho/výfukového potrubia.
- Chýbajúci alebo nesprávne aplikovaný tesniaci pás - pri plechových či škridlových krytinách je nutné použiť tesniaci systém odporúčaný výrobcom konkrétnej krytiny, univerzálna manžeta EPP prechodky sama osebe nenahrádza strešnú hydroizoláciu.
- Nezohľadnenie smeru prúdenia vzduchu pri projektovaní - sací a výfukový prestup by mali byť od seba dostatočne vzdialené, aby nedochádzalo k spätnému nasávaniu už použitého vzduchu (tzv. skratovému prúdeniu).
Riadené vetranie s rekuperáciou tepla - širší kontext
Centrálne jednotky Vaillant recoVAIR /4 pracujú na princípe rovnotlakého vetrania - súčasne odsávajú znehodnotený vzduch z "mokrých" priestorov (kúpeľňa, WC, kuchyňa) a privádzajú čerstvý filtrovaný vzduch do obytných miestností (spálne, obývacia izba, detské izby). Vysokoúčinný krížový alebo protiprúdový výmenník tepla v jednotke pritom prenáša teplo z odchádzajúceho vzduchu na privádzaný vzduch s účinnosťou, ktorá sa pri kvalitných jednotkách pohybuje až okolo 90-98 %, čím sa výrazne znižujú tepelné straty spôsobené bežným vetraním oknami. Práve preto je kvalita a tesnosť celého potrubného rozvodu - vrátane strešných prestupov - jedným z rozhodujúcich faktorov skutočnej prevádzkovej účinnosti systému v reálnej budove, nielen v katalógových parametroch samotnej jednotky.
Časté otázky
Dá sa táto prechodka použiť aj na strechu so sklonom nad 50° alebo pod 25°?
Diel je konštrukčne navrhnutý na univerzálne pokrytie rozsahu 25° - 50°, čo zodpovedá prevažnej väčšine sedlových striech v bytovej výstavbe. Pri extrémnejších sklonoch mimo tohto rozsahu odporúčame konzultáciu s technickou podporou Vaillant, prípadne zváženie alternatívneho riešenia prestupu.
Je potrebný ešte samostatný ukončovací kus nad strechu?
Závisí od konkrétneho projektu a výšky, na akú má byť potrubie vyvedené nad krytinu. Táto prechodka rieši samotný prestup cez konštrukciu strechy a napojenie na krytinu; ak projekt vyžaduje vyššie vyvedenie potrubia nad strechu (napr. kvôli odstupu od hrebeňa alebo estetike), doplní sa samostatný nadstavbový/ukončovací diel rovnakého priemeru.
Môže sa prechodka namontovať dodatočne na hotovú strechu?
Technicky áno, v praxi to však vždy znamená čiastočné rozobratie krytiny a poistnej hydroizolácie v mieste prestupu, preto je vhodnejšie plánovať polohu prechodky už vo fáze projektu strechy a vzduchotechniky spoločne so strešným technikom.
Je potrebná dodatočná izolácia potrubia v mieste prechodu strechou?
Samotný materiál EPP má vlastnú tepelnoizolačnú funkciu, čo výrazne znižuje riziko kondenzácie. Pri veľmi dlhých úsekoch potrubia vedených chladnou povalou pred prestupom sa napriek tomu odporúča skontrolovať návrh s projektantom vzduchotechniky, či nie je potrebná doplnková izolácia rovného potrubia pred samotnou prechodkou.
Je farba prechodky vždy čierna, alebo existuje aj iné vyhotovenie?
Tento konkrétny diel sa dodáva výhradne v čiernom vyhotovení, ktoré je odolné voči UV žiareniu pri dlhodobom vystavení poveternostným vplyvom nad strešnou krytinou. Pre iné aplikácie (napr. prechod fasádou) existujú v sortimente Vaillant aj odlišne farebné varianty iných dielov.
Ako sa táto prechodka líši od dielu určeného pre rovnú strechu?
Prechodka pre rovnú strechu má kolmý, priamy tvar bez potreby prispôsobenia sklonu, zatiaľ čo táto šikmá verzia má tvar goliera nastaviteľného v rozsahu 25° - 50°, ktorý kopíruje sklon strešnej roviny a zabezpečuje správne dosadnutie na krytinu bez medzier. Voľba správneho typu podľa skutočného tvaru strechy je nutná už vo fáze projektu.
Balí sa tento diel samostatne, alebo je súčasťou väčšej sady?
Prechodka sa dodáva ako samostatný diel, keďže jeden strešný prestup sa v bežnom rodinnom dome realizuje spravidla jedenkrát (prípadne dvakrát pri oddelenom sacom a výfukovom potrubí), a nie je preto súčasťou paušálnej montážnej sady jednotky.
Doprava a balenie
Vzhľadom na rozmery a tvar strešného goliera sa tento produkt vzhľadom na svoju objemnosť a krehkosť nezasiela prostredníctvom výdajných boxov/paketomatov - doručuje sa výhradne kuriérom priamo na adresu, aby sa predišlo poškodeniu tvaru manžety počas prepravy a manipulácie.
Dodatočné parametre
| Kategória: | Vaillant recoVAIR - potrubné rozvody EPP |
|---|---|
| Záruka: | 2 roky |
| Typ dielu: | Strešná prechodka pre šikmú strechu |
| Rozsah sklonu strechy: | 25° - 50° |
| Farba: | Čierna |
| Materiál: | Expandovaný polypropylén (EPP) |
| Určenie: | Vyvedenie hlavného EPP potrubia cez šikmú strechu |
| Typ spoja: | Nasúvací spoj s presahom |
| Kompatibilné jednotky: | recoVAIR VAR 150/4 L/R, VAR 260/4, VAR 260/4 E, VAR 360/4, VAR 360/4 E |
| Spôsob dopravy: | Kuriér (nevhodné pre výdajné boxy) |
| Značka: | Vaillant |
| Systém: | recoVAIR /4 |
| Krajina pôvodu: | Nemecko |
| Záruka: | 2 roky |
