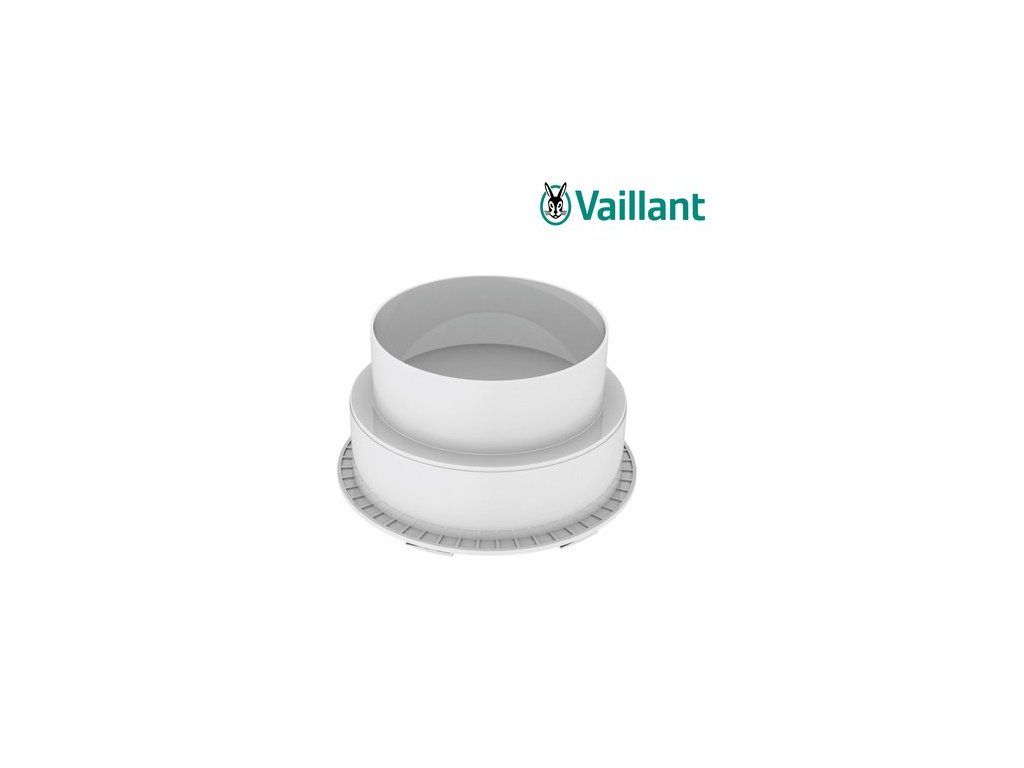

Vaillant hrdlo nízkoprofilového rozdeľovača Ø210/180 - 180/150 mm - recoVAIR /4
Kód: 0020231947Podrobný popis
Vaillant hrdlo nízkoprofilového rozdeľovača Ø210/180 - 180/150 mm - recoVAIR /4
Hrdlo nízkoprofilového rozdeľovača je spojovací nátrubok zo systému Vaillant recoVAIR /4, ktorý slúži ako univerzálny prechodový prvok medzi hlavnou trasou okrúhleho EPP potrubia (dostupného v priemeroch Ø210/180 mm alebo Ø180/150 mm, podľa konkrétnej zostavy rozvodu) a telesom nízkoprofilového rozdeľovača vzduchu. Práve toto hrdlo umožňuje pripojiť plochý, nízkoprofilový box rozdeľovača (12-vývodový alebo 17-vývodový) na okrúhlu hlavnú trasu vedúcu od centrálnej jednotky recoVAIR VAR 150/4, VAR 260/4 alebo VAR 360/4, pričom preklenuje rozdiel v priemere aj v tvare (okrúhly profil hlavnej trasy verzus obdĺžnikový/plochý vstup rozdeľovača).
Diel je označený ako univerzálny práve preto, že pokrýva obidva bežne používané priemery hlavnej trasy systému recoVAIR /4 - Ø210/180 mm aj Ø180/150 mm - takže jeden typ hrdla postačí bez ohľadu na to, ktorý z týchto dvoch priemerov je v konkrétnom projekte použitý pre hlavnú trasu k danému rozdeľovaču. Táto univerzálnosť zjednodušuje logistiku aj plánovanie materiálu na stavbe, keďže realizačná firma nemusí vopred presne vedieť, ktorý z dvoch priemerov bude na danom mieste rozvodu nakoniec skutočne použitý.
Technické charakteristiky
- Typ: univerzálny spojovací nátrubok (hrdlo) nízkoprofilového rozdeľovača
- Kompatibilné priemery hlavnej trasy: Ø210/180 mm a Ø180/150 mm (EPP potrubie)
- Materiál: tuhý plast odolný voči mechanickému namáhaniu pri montáži aj počas dlhodobej prevádzky
- Typ spojenia: nasúvací spoj s presahom na okrúhle EPP potrubie na jednej strane, prispôsobené pripojenie na teleso rozdeľovača na druhej strane
- Kompatibilita s rozdeľovačmi: nízkoprofilový rozdeľovač 12-vývodový aj 17-vývodový systému recoVAIR /4, bez ohľadu na variant zvolený v projekte
- Možnosť dočasného zaslepenia samostatne predávanou zátkou hrdla (napr. počas prepravy, skladovania alebo skúšobnej prevádzky pred definitívnym napojením na hlavnú trasu)
- Kompatibilita s jednotkami: recoVAIR VAR 150/4 L, VAR 150/4 R, VAR 260/4, VAR 260/4 E, VAR 360/4, VAR 360/4 E
- Krajina pôvodu: Nemecko (výrobný závod skupiny Vaillant Group)
- Záruka: 2 roky od predaja koncovému zákazníkovi, možnosť predĺženia pri registrácii celého systému
Prečo je toto hrdlo súčasťou systému a kedy ho potrebujete samostatne
Nízkoprofilový rozdeľovač sa v štandardnej ponuke (napr. 12-vývodový variant so zátkou a hrdlom) dodáva už s jedným kusom tohto hrdla priamo v balení. Samostatný nákup hrdla ako náhradného dielu je preto potrebný najmä v týchto prípadoch:
- Pôvodné hrdlo bolo poškodené pri montáži (napr. prasknutie pri nešetrnej manipulácii alebo nesprávnom nasunutí na potrubie).
- Realizuje sa systém s dvoma rozdeľovačmi (samostatne pre prívod a odvod vzduchu) a je potrebné mať k dispozícii druhý kus hrdla, ak sa druhý rozdeľovač obstaráva samostatne bez pribaleného hrdla.
- Pri servisnom zásahu alebo rekonštrukcii existujúceho rozvodu je potrebné vymeniť opotrebovaný alebo poškodený spojovací nátrubok bez nutnosti meniť celý rozdeľovač.
Montáž - postup a odporúčania
- Skontrolujte priemer hlavnej trasy EPP potrubia, na ktorú bude rozdeľovač napojený (Ø210/180 mm alebo Ø180/150 mm) - hrdlo je univerzálne pre oba priemery, no odporúčame overiť správne dosadnutie ešte pred definitívnou montážou.
- Nasuňte hrdlo na koniec hlavného EPP potrubia prichádzajúceho od centrálnej jednotky, dbajte na rovnomerné dosadnutie bez perekosenia.
- Pripojte druhú stranu hrdla k vstupu telesa nízkoprofilového rozdeľovača podľa konštrukčného vyhotovenia daného rozdeľovača.
- Skontrolujte vizuálne aj funkčne (skúškou tesnosti) správne dosadnutie spoja na oboch stranách hrdla ešte pred zakrytím rozvodu podhľadom.
- Ak sa rozdeľovač montuje skôr, než je hlavná trasa definitívne pripravená na napojenie, odporúčame dočasne prekryť voľný koniec hrdla samostatne predávanou zátkou hrdla, aby sa do rozdeľovača nedostali nečistoty zo stavby.
Kompatibilita so systémom recoVAIR /4
Toto hrdlo je navrhnuté ako univerzálny prepojovací prvok medzi hlavnou trasou EPP potrubia (Ø210/180 mm a Ø180/150 mm) a nízkoprofilovými rozdeľovačmi systému Vaillant recoVAIR /4. Je súčasťou uceleného sortimentu príslušenstva spolu so zátkou hrdla, zátkami vývodov 75 mm, flexibilnými hadicami a adaptérmi rovnakého systému. Nepoužívajte toto hrdlo v kombinácii s rozdeľovačmi alebo potrubím iných výrobcov - rozmerová aj tvarová zhoda je zaručená len v rámci originálneho systému recoVAIR /4.
Prečo dva rozmery hlavnej trasy v jednom systéme
Systém recoVAIR /4 používa v závislosti od výkonovej triedy centrálnej jednotky a dĺžky/zložitosti trasy dva bežné priemery okrúhleho EPP potrubia - väčší Ø210/180 mm (typicky pri výkonnejších jednotkách VAR 260/4 a VAR 360/4 alebo pri dlhších trasách s vyšším odporom) a menší Ø180/150 mm (bežný najmä pri jednotke VAR 150/4 alebo kratších trasách). Univerzálne hrdlo, ktoré pasuje na oba priemery, prináša praktickú výhodu - realizačná firma nemusí skladovať dva odlišné typy hrdiel pre rôzne projekty, ale vystačí si s jedným univerzálnym dielom nezávisle od toho, aký priemer hlavnej trasy je v danom konkrétnom dome navrhnutý.
Miesto hrdla v celkovej koncepcii rozvodu vzduchu
Ak si predstavíme celý rozvod vzduchu systému recoVAIR /4 ako reťaz na seba nadväzujúcich komponentov, hrdlo predstavuje jedno z kritických prechodových miest tejto reťaze - mení sa tu totiž nielen priemer, ale aj celý koncept vedenia vzduchu, z jedného sústredeného okrúhleho prúdu na viacero menších prúdov rozdelených do jednotlivých vetiev. Reťaz vyzerá zjednodušene takto: centrálna jednotka → okrúhle EPP potrubie hlavnej trasy → hrdlo → nízkoprofilový rozdeľovač → flexibilné hadice 75/62 mm → adaptéry → koncové vyústky v jednotlivých miestnostiach. Akékoľvek oslabenie v ktoromkoľvek článku tejto reťaze, vrátane hrdla, sa prejaví na výkone a účinnosti celého systému, preto výrobca venuje pozornosť presnému rozmerovému aj materiálovému vyhotoveniu práve tohto prepojovacieho dielu.
Odlišnosť od zátky hrdla - dva rôzne produkty s podobným názvom
V ponuke príslušenstva k nízkoprofilovým rozdeľovačom systému recoVAIR /4 sa popri tomto hrdle nachádza aj samostatný produkt s podobným názvom - zátka hrdla. Ide o odlišný komponent s inou funkciou:
- Hrdlo (tento produkt) - aktívne prepojuje hlavnú trasu potrubia s rozdeľovačom, cez toto hrdlo reálne prúdi vzduch počas prevádzky systému.
- Zátka hrdla (samostatný produkt) - naopak dočasne alebo trvalo uzatvára toto pripojenie, ak sa rozdeľovač práve nepoužíva alebo ešte nie je napojený na hlavnú trasu.
Pri objednávaní príslušenstva je preto potrebné rozlišovať tieto dva produkty podľa toho, či potrebujete diel na aktívne prepojenie hlavnej trasy s rozdeľovačom (hrdlo), alebo na jeho dočasné/trvalé uzavretie (zátka hrdla).
Praktické skúsenosti montážnych firiem
Realizačné firmy, ktoré pravidelne montujú systémy recoVAIR /4, odporúčajú mať pri realizácii vždy poruke aspoň jeden náhradný kus tohto hrdla nad rámec plánovanej spotreby, keďže:
- ide o pomerne cenovo dostupný diel v porovnaní s celkovými nákladmi na realizáciu rozvodu, takže rezerva jedného kusu výrazne nezvyšuje celkový rozpočet projektu,
- prípadné poškodenie pri montáži (napr. nešikovné nasunutie na potrubie so silovým prekrútením) môže hrdlo znehodnotiť skôr, než sa stihne definitívne osadiť,
- pri realizácii systému s dvoma rozdeľovačmi (samostatne pre prívod a odvod) je praktické mať k dispozícii dostatočný počet kusov vopred, aby sa montáž nemusela prerušovať kvôli dodatočnému objednávaniu jedného chýbajúceho dielu.
Údržba a starostlivosť
Hrdlo je po zabudovaní do rozvodu bezúdržbový komponent bez pohyblivých častí. Odporúčame:
- pri akomkoľvek zásahu do podhľadu v blízkosti rozdeľovača skontrolovať pevnosť a tesnosť spoja hrdla na oboch stranách,
- pri servisnom zásahu na centrálnej jednotke alebo pri výmene filtrov skontrolovať aj stav tohto spoja ako súčasť bežnej vizuálnej prehliadky rozvodu,
- v prípade zistenia netesnosti alebo mechanického poškodenia hrdlo bezodkladne vymeniť za nový originálny diel.
Ako súvisí kvalita tohto spoja s celkovou hlučnosťou systému
Jedným z parametrov, ktoré obyvatelia domu s riadeným vetraním vnímajú najcitlivejšie, je hlučnosť prevádzky systému. Aj drobná netesnosť alebo nepresné dosadnutie hrdla na potrubie dokáže pri prevádzke ventilátora vytvárať počuteľný sykot alebo vysokofrekvenčný hvizd, ktorý sa môže prenášať aj do obytných priestorov cez samotný vzduchotechnický rozvod. Keďže hrdlo je miestom zmeny prierezu prúdenia (z okrúhleho na plochý profil rozdeľovača), práve tu je riziko vzniku turbulencií a s nimi spojeného hluku vyššie ako na rovných úsekoch potrubia. Presné, tesné osadenie originálneho hrdla je preto jedným z predpokladov tichej a plynulej prevádzky celého systému, na ktorú sú centrálne jednotky recoVAIR /4 štandardne dimenzované.
Zhrnutie výhod tohto riešenia
- Univerzálnosť pre dva bežné priemery hlavnej trasy (Ø210/180 mm aj Ø180/150 mm) znamená menšiu potrebu skladovať rôzne varianty príslušenstva.
- Presné rozmerové prispôsobenie telesu nízkoprofilového rozdeľovača zaisťuje tesný spoj bez dodatočného tesnenia.
- Jednoduchá nasúvacia montáž bez potreby špeciálneho náradia skracuje čas realizácie na stavbe.
- Kompatibilita s možnosťou dočasného zaslepenia zátkou hrdla umožňuje flexibilné plánovanie postupu montážnych prác na stavbe.
Prečo si vybrať originálny diel Vaillant
Hrdlo je miestom spojenia dvoch odlišných geometrických profilov rozvodu (okrúhly verzus plochý), preto je presnosť jeho rozmerov kľúčová pre zachovanie tesnosti celého systému. Neoriginálny alebo rozmerovo nepresný diel by mohol spôsobiť netesný spoj s únikom vzduchu priamo v mieste najvyššej koncentrácie prúdenia (vstup do rozdeľovača), čo by negatívne ovplyvnilo výkon a účinnosť celého systému vetrania. Originálny diel od Vaillant garantuje presnú zhodu s oboma bežnými priemermi hlavnej trasy aj s telesom rozdeľovača, čo pri neoverených náhradách z iných zdrojov nie je možné jednoznačne garantovať bez fyzického vyskúšania priamo na mieste montáže.
Časté otázky
Je toto hrdlo súčasťou balenia nízkoprofilového rozdeľovača, alebo sa musí vždy kupovať samostatne?
Štandardná zostava nízkoprofilového rozdeľovača (napr. 12-vývodový variant) sa dodáva už s jedným kusom hrdla priamo v balení. Tento produkt je určený ako samostatný náhradný diel - napríklad pri poškodení pôvodného hrdla, pri realizácii systému s druhým rozdeľovačom, alebo pri servisnej výmene.
Pasuje toto hrdlo na oba priemery hlavnej trasy súčasne, alebo si musím vybrať konkrétny priemer?
Ide o univerzálny diel navrhnutý tak, aby pasoval na obidva bežne používané priemery hlavnej trasy systému recoVAIR /4 - Ø210/180 mm aj Ø180/150 mm. Nie je preto potrebné vyberať samostatný diel podľa konkrétneho priemeru vášho projektu.
Čo mám urobiť, ak rozdeľovač montujem skôr, než je pripravená hlavná trasa potrubia?
V takom prípade odporúčame voľný koniec hrdla dočasne prekryť samostatne predávanou zátkou hrdla, aby sa do vnútra rozdeľovača počas ďalších stavebných prác nedostal prach a stavebné nečistoty, ktoré by mohli ovplyvniť kvalitu vzduchu privádzaného neskôr do miestností.
Dá sa hrdlo použiť aj pri rozdeľovači so 17 vývodmi?
Áno, hrdlo je kompatibilné s oboma variantmi nízkoprofilového rozdeľovača v systéme recoVAIR /4 - s 12-vývodovým aj so 17-vývodovým vyhotovením.
Ako poznám, že je hrdlo správne a tesne nasadené?
Správne nasadené hrdlo dosadá rovnomerne po celom obvode potrubia bez viditeľných medzier a bez možnosti pretočenia alebo posunutia bez väčšej sily. Odporúčame po montáži vykonať jednoduchú funkčnú skúšku so zapnutou centrálnou jednotkou a skontrolovať, či sa v mieste spoja neozýva počuteľný sykot alebo hvizd signalizujúci netesnosť.
Je nutné hrdlo dodatočne tesniť silikónom alebo iným tmelom?
Diel je navrhnutý na nasúvací spoj s presahom, ktorý pri správnej montáži zabezpečuje dostatočnú tesnosť bez potreby dodatočného tmelenia. Ak by pri konkrétnej realizácii vznikli pochybnosti o tesnosti spoja, odporúčame konzultáciu s montážnou firmou, nie svojvoľné použitie tesniacich hmôt, ktoré nie sú súčasťou systémového riešenia výrobcu.
Môžem hrdlo použiť aj na napojenie klasického (nie nízkoprofilového) rozdeľovača?
Tento konkrétny diel je konštrukčne prispôsobený telesu nízkoprofilového rozdeľovača. Pri klasickom valcovom rozdeľovači sa v systéme recoVAIR /4 používa iný typ napojenia - v prípade potreby odporúčame overiť kompatibilitu podľa konkrétneho typu rozdeľovača vo vašom projekte.
Doprava a balenie
Diel sa vzhľadom na svoju kompaktnú veľkosť bežne zasiela aj prostredníctvom štandardných prepravných služieb vrátane výdajných miest, nejde o objemný alebo krehký komponent vyžadujúci osobitnú manipuláciu.
Dodatočné parametre
| Kategória: | Vaillant recoVAIR - potrubné rozvody EPP |
|---|---|
| Záruka: | 2 roky |
| Typ dielu: | Hrdlo (spojovací nátrubok) rozdeľovača |
| Určenie: | Napojenie nízkoprofilového rozdeľovača na hlavné EPP potrubie |
| Materiál: | Plast |
| Kompatibilita: | Nízkoprofilové rozdeľovače recoVAIR /4 (12 aj 17-vývodové) |
| Kompatibilné jednotky: | recoVAIR VAR 150/4 L/R, VAR 260/4, VAR 260/4 E, VAR 360/4, VAR 360/4 E |
| Spôsob dopravy: | Vhodné aj pre výdajné boxy/paketomaty |
| Značka: | Vaillant |
| Systém: | recoVAIR /4 |
| Krajina pôvodu: | Nemecko |
| Záruka: | 2 roky |
