Vaillant hydraulický vyrovnávač tlakov WH 40
Kód: 0020248932Podrobný popis

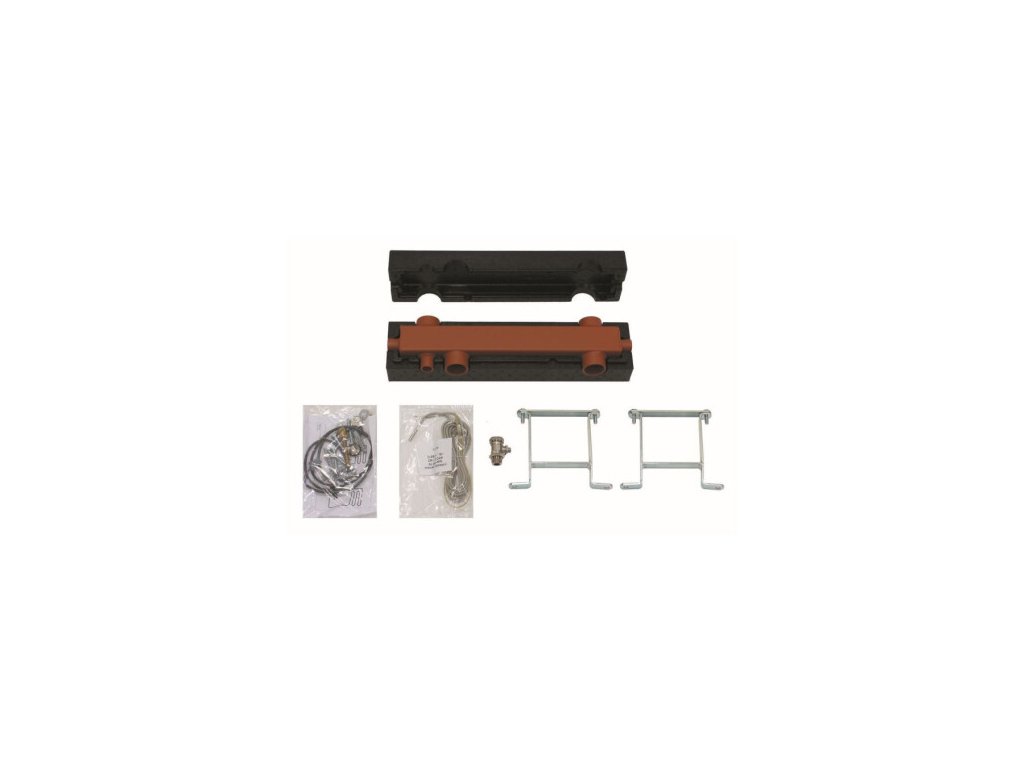

Vaillant WH 40 – hydraulický vyrovnávač tlakov pre priame pripojenie pod závesný kotol
Vaillant WH 40 (objednávacie číslo 0020248932) je originálny hydraulický vyrovnávač tlakov (anuloid), ktorý slúži na hydraulické oddelenie kotlového okruhu od vykurovacích okruhov vo viacokruhových systémoch. Táto konkrétna verzia je konštruovaná na priame pripojenie pod závesný kondenzačný kotol Vaillant ecoTEC (horizontálna inštalácia priamo pod telesom kotla), bez potreby samostatných montážnych konzol na stenu – ideálne riešenie tam, kde je priestor v technickej miestnosti alebo kotolni obmedzený a montáž samostatného anuloidu na stenu by bola nepraktická.
Technické parametre
- Menovitý prietok: 3,5 m³/h
- Pripojenie: Rp 1 1/4˝
- Orientačný tepelný výkon pri teplotnom spáde 20 K: približne 70 kW
- Orientačný tepelný výkon pri teplotnom spáde 11 K: približne 40 kW
- Konštrukcia pre horizontálnu montáž priamo pod kotol
- Súčasťou balenia je puzdro pre teplotný snímač, samotný snímač a kompletná tepelná izolácia
- Vstavaný vypúšťací ventil pre jednoduché vyprázdnenie počas servisu
- Montážny a spojovací materiál potrebný pre inštaláciu
Prečo je hydraulický vyrovnávač tlakov (anuloid) dôležitý
Kondenzačný kotol má vlastné obehové čerpadlo navrhnuté presne na prietok a tlakovú stratu zodpovedajúcu jeho výmenníku. Ak sa priamo na výstup kotla napojí viacero samostatných vykurovacích okruhov s vlastnými čerpadlovými skupinami (napríklad kombinácia priamej skupiny VDM 10 a zmiešavacej skupiny VDM 20 M), vznikajú medzi jednotlivými okruhmi hydraulické väzby, ktoré môžu narúšať stabilitu prietoku cez kotol – najmä pri zatváraní termostatických hlavíc alebo pri cyklovaní zmiešavacích ventilov. WH 40 tento problém rieši tak, že fyzicky rozpája prietok primárneho (kotlového) okruhu od prietoku sekundárnych (vykurovacích) okruhov – obe strany si vymieňajú teplo cez spoločnú nádobu s minimálnym hydraulickým odporom, no ich prietoky sa navzájom neovplyvňujú.
Kedy zvoliť práve variant pre priamu montáž pod kotol
Rad anuloidov Vaillant WH je dostupný vo viacerých vyhotoveniach – s montážnymi konzolami na stenu (napríklad varianty s katalógovými číslami radu 306xxx) alebo práve v tejto verzii určenej na priame pripojenie pod závesný kotol bez potreby samostatného upevnenia na stenu. Táto konštrukcia je výhodná najmä pri:
- Menších technických miestnostiach alebo skrinkách, kde nie je dostatok voľnej steny na montáž samostatného anuloidu
- Novostavbách, kde sa od začiatku počíta s kompaktným usporiadaním kotol + anuloid + rozdeľovač v jednej zvislej línii
- Rekonštrukciách, kde sa nahrádza starší kotol za nový ecoTEC a je potrebné doplniť hydraulické oddelenie bez zásahu do rozmiestnenia okolitých rozvodov
Montáž a uvedenie do prevádzky
- WH 40 sa montuje priamo pod závesný kotol Vaillant ecoTEC, na prívodné a spiatočkové hrdlá s pripojením Rp 1 1/4˝
- Teplotný snímač sa vloží do dodaného puzdra a zapojí do regulátora kotla, ktorý na základe jeho hodnoty prispôsobuje chod vlastného obehového čerpadla
- Na výstupnú (sekundárnu) stranu anuloidu sa následne pripája rozdeľovač alebo priamo čerpadlové skupiny jednotlivých vykurovacích okruhov
- Po zapojení sa nasadí dodaná tepelná izolácia, ktorá musí prekrývať celé teleso vrátane hrdiel
- Systém je potrebné pred uvedením do prevádzky dôkladne odvzdušniť – zvyškový vzduch vo vnútri anuloidu môže spôsobiť hlučnosť a nesprávnu funkciu snímača
- Vstavaný vypúšťací ventil umožňuje jednoduché čiastočné vyprázdnenie systému pri budúcom servisnom zásahu bez nutnosti vypúšťať celý objem vody
Kompatibilita
WH 40 je určený na spoluprácu so závesnými kondenzačnými kotlami Vaillant ecoTEC plus, ecoTEC pro a ecoTEC exclusive (vrátane novších modelov s technológiou IoniDetect). Na výstupnú stranu je možné pripojiť rozdeľovače a čerpadlové skupiny radu VDM s montážnym rozstupom 120 mm, prípadne kompatibilný rozdeľovač pre 2 alebo 3 okruhy. Pri väčších systémoch s vyšším počtom okruhov alebo vyššou celkovou tepelnou stratou objektu, kde by prietok 3,5 m³/h nepostačoval, odporúčame zvážiť výkonnejší anuloid radu WH – napríklad WH 95 s prietokom 8,3 m³/h alebo WH 160 s prietokom 12 m³/h.
Údržba
- Raz ročne skontrolovať funkčnosť teplotného snímača a jeho správne pripojenie k regulátoru kotla
- Overiť tesnosť pripojení, najmä po prvej vykurovacej sezóne
- Kontrolovať stav tepelnej izolácie a jej správne nasadenie bez medzier
- Pri poklese tlaku v systéme doplniť vodu podľa pokynov výrobcu kotla, pri tvrdšej vode zvážiť inštaláciu zmäkčovacej patróny
- Vypúšťací ventil využiť pri plánovanom servise alebo výmene komponentov v sekundárnom okruhu
Prečo si vybrať originálne riešenie Vaillant
Originálny anuloid WH 40 je hydraulicky aj mechanicky navrhnutý presne pre spoluprácu s kotlami Vaillant ecoTEC – prietoková kapacita, tlakové straty aj rozmery pripojenia zodpovedajú špecifikáciám výrobcu, čo zaručuje bezproblémovú funkciu aj optimálny výkon systému. Variant pre priamu montáž pod kotol navyše šetrí miesto a montážny čas v porovnaní s konzolovou verziou určenou na samostatné upevnenie na stenu.
Prehľadová tabuľka – rad anuloidov Vaillant WH
| Model | Prietok | Pripojenie | Orientačný výkon (ΔT 20K) |
|---|---|---|---|
| WH 27 | 2 m³/h | Rp 1˝ | ~47 kW |
| WH 40 (táto ponuka) | 3,5 m³/h | Rp 1 1/4˝ | ~70 kW |
| WH 95 | 8,3 m³/h | Rp 2˝ | ~160 kW |
| WH 160 | 12 m³/h | DN 65 | ~230 kW |
Voľba správnej veľkosti anuloidu závisí od súčtu prietokov všetkých pripojených vykurovacích okruhov – pri poddimenzovaní hrozí zvýšená tlaková strata a hlučnosť, pri výraznom predimenzovaní naopak zbytočne vyššia obstarávacia cena bez reálneho úžitku.
Materiálové vyhotovenie
Teleso WH 40 je vyrobené z kvalitného oceľového alebo mosadzného odliatku (podľa konkrétneho konštrukčného variantu), dimenzovaného na bežné prevádzkové tlaky a teploty vykurovacích systémov s kondenzačnými kotlami. Vypúšťací ventil aj pripojovacie hrdlá sú vyrobené z materiálov odolných voči korózii pri bežnej kvalite vykurovacej vody. Dodaná tepelná izolácia z tvarovaného expandovaného polypropylénu (EPP) znižuje tepelné straty anuloidu do okolitého priestoru a zároveň zabraňuje povrchovej kondenzácii na chladnejších úsekoch pri nízkoteplotných okruhoch.
Bezpečnosť a spoľahlivosť prevádzky
Ako súčasť tlakového systému s teplou vodou by mal byť anuloid WH 40 vždy zapojený v systéme vybavenom funkčným poistným ventilom a správne dimenzovanou expanznou nádobou. Odporúčame pravidelne sledovať prevádzkový tlak systému na displeji alebo manometri kotla – opakovaný pokles tlaku môže signalizovať mikronetesnosť v niektorom zo spojov a mal by byť riešený čo najskôr, aby nedochádzalo k vnikaniu vzduchu do systému a s tým spojeným problémom s obehom vody.
Rozmery a priestorové nároky
Vďaka konštrukcii pre priamu montáž pod závesný kotol má WH 40 pomerne štíhle, pretiahnuté teleso (orientačne okolo 500 mm dĺžky a 114 mm šírky vrátane izolácie), ktoré sa zmestí do priestoru bežného pre montáž závesného kotla vrátane odstupových vzdialeností požadovaných výrobcom. Táto konštrukcia eliminuje potrebu dodatočného miesta na stene, ktoré by inak zabrala konzolová verzia anuloidu, čo je výhodné najmä pri montáži do menších technických miestností, výklenkov alebo skriniek na podkrovie.
Vplyv anuloidu na akustický komfort systému
Okrem hydraulického oddelenia zohráva anuloid dôležitú úlohu aj pri tlmení tlakových rázov a prípadného hluku spôsobeného prúdením vody pri rýchlych zmenách prietoku (napríklad pri náhlom zatvorení termostatickej hlavice). Vnútorná geometria WH 40 je navrhnutá tak, aby tieto rázy tlmila a zabraňovala ich prenosu späť smerom ku kotlu, čím prispieva k tichšej a plynulejšej prevádzke celého systému, čo ocenia najmä obyvatelia domov, kde je technická miestnosť v tesnej blízkosti obytných priestorov.
Súvis s reguláciou výkonu kotla
Teplotný snímač zabudovaný do dodaného puzdra WH 40 poskytuje regulátoru kotla informáciu o teplote v spoločnej časti anuloidu, čo mu umožňuje presnejšie prispôsobovať výkon horáka aj chod vlastného obehového čerpadla aktuálnej potrebe pripojených vykurovacích okruhov. Vďaka tejto spätnej väzbe kotol nepracuje „naslepo" iba podľa nastavenej vykurovacej krivky, ale reaguje aj na skutočný stav sekundárnej strany systému, čo prispieva k stabilnejšej a efektívnejšej prevádzke, najmä pri systémoch s viacerými okruhmi s rôznou dynamikou zaťaženia (napríklad kombinácia rýchlo reagujúceho radiátorového okruhu a zotrvačného podlahového kúrenia).
Odporúčania pri výbere veľkosti anuloidu pre nové projekty
Pri návrhu nového viacokruhového systému odporúčame vychádzať z predbežného odhadu celkového inštalovaného výkonu kotla a počtu plánovaných okruhov. Pre bežné rodinné domy s výkonom kotla do cca 25 – 35 kW a dvoma až tromi vykurovacími okruhmi je WH 40 s prietokom 3,5 m³/h spravidla dostatočnou voľbou. Pri väčších objektoch, bytových domoch alebo prevádzkach s vyšším počtom súčasne pracujúcich okruhov odporúčame prejsť na výkonnejší model WH 95 alebo WH 160, ktoré poskytujú podstatnú rezervu v prietokovej kapacite a znižujú riziko budúceho poddimenzovania pri prípadnom rozšírení systému.
Časté otázky
- Aký je rozdiel medzi touto verziou WH 40 a konzolovou verziou? Táto verzia (0020248932) je určená na priame pripojenie pod závesný kotol bez potreby montážnych konzol na stenu, zatiaľ čo konzolová verzia sa upevňuje samostatne na stenu pomocou dodaných konzol. Hydraulické parametre (prietok 3,5 m³/h, pripojenie Rp 1 1/4˝) sú pri oboch verziách rovnaké.
- Potrebujem k WH 40 aj samostatný rozdeľovač? Áno, WH 40 plní iba funkciu hydraulického oddelenia (anuloidu) bez zabudovaného rozdeľovača. Pre viacokruhový systém je potrebné na výstupnú stranu pripojiť samostatný rozdeľovač alebo priamo čerpadlové skupiny podľa počtu okruhov.
- Ako viem, či mi prietok 3,5 m³/h postačuje? Odporúčame vychádzať zo súčtu prietokov všetkých pripojených vykurovacích okruhov podľa projektu vykurovania. Pri väčších systémoch s vyšším počtom okruhov zvoľte výkonnejší anuloid, napríklad WH 95 alebo WH 160.
- Je potrebné pravidelne dopĺňať alebo vymieňať náplň anuloidu? Nie, anuloid neobsahuje žiadnu vymeniteľnú náplň – ide o pasívny hydraulický komponent. Údržba spočíva v kontrole tesnosti, snímača a stavu tepelnej izolácie.
- Dá sa WH 40 použiť aj s inými kotlami než Vaillant? Hydraulicky je to možné pri kompatibilných pripojovacích rozmeroch, odporúčame však overiť kompatibilitu s technikom, keďže WH 40 je navrhnutý predovšetkým pre spoluprácu s kotlami Vaillant ecoTEC.
- Ovplyvňuje inštalácia WH 40 záruku na kotol? Použitie originálneho príslušenstva Vaillant, montované podľa pokynov výrobcu autorizovaným technikom, záruku na kotol neovplyvňuje – naopak, správne hydraulické oddelenie prispieva k dlhšej a bezproblémovejšej prevádzke kotla.
- Aká je záruka na tento produkt? Na hydraulický vyrovnávač tlakov WH 40 poskytujeme štandardnú zákonnú záruku 2 roky odo dňa predaja.
Zhrnutie technickej charakteristiky
Vaillant WH 40 v prevedení pre priamu montáž pod závesný kotol predstavuje efektívne a priestorovo úsporné riešenie hydraulického oddelenia pre viacokruhové vykurovacie systémy strednej veľkosti. Vďaka prietokovej kapacite 3,5 m³/h a pripojeniu Rp 1 1/4˝ pokryje potreby väčšiny bežných rodinných domov s dvomi až tromi vykurovacími okruhmi, pričom kompaktná konštrukcia bez potreby samostatných nástenných konzol zjednodušuje montáž a šetrí miesto v technickej miestnosti. Kombináciou s vhodnými čerpadlovými skupinami radu VDM a rozdeľovačom pre požadovaný počet okruhov získate kompletné, vzájomne odladené riešenie od jedného výrobcu, s garantovanou kompatibilitou všetkých hydraulických aj mechanických parametrov naprieč celým systémom, od kotla cez anuloid až po jednotlivé čerpadlové skupiny konkrétnych vykurovacích okruhov.
Doplňujúca poznámka k objednávaniu snímača
Teplotný snímač je súčasťou štandardného balenia WH 40 a odporúčame ho vždy zapojiť do regulátora kotla, aby zostala zachovaná plná funkčnosť hydraulického oddelenia vrátane spätnej väzby pre reguláciu výkonu kotla podľa aktuálneho stavu sekundárnej strany systému. Použitie originálneho príslušenstva Vaillant, montovaného podľa pokynov výrobcu autorizovaným technikom, neovplyvňuje záruku na samotný kotol – naopak, správne hydraulické oddelenie prispieva k jeho dlhšej a bezproblémovejšej prevádzke.
Dodatočné parametre
| Kategória: | Vaillant – čerpadlové skupiny a príslušenstvo |
|---|---|
| Záruka: | 2 roky |
| Typ produktu: | Hydraulický vyrovnávač tlakov (anuloid) |
| Menovitý prietok: | 3,5 m³/h |
| Pripojenie: | Rp 1 1/4˝ |
| Orientačný výkon pri ΔT 20K: | cca 70 kW |
| Orientačný výkon pri ΔT 11K: | cca 40 kW |
| Montáž: | priama, pod závesný kotol |
| Súčasť balenia: | puzdro pre snímač, snímač, tepelná izolácia, vypúšťací ventil |
| Značka: | Vaillant |
| Krajina pôvodu: | Nemecko |
| Záruka: | 2 roky |
Hodnotenie tovaru
Buďte prvý, kto napíše príspevok k tejto položke.
