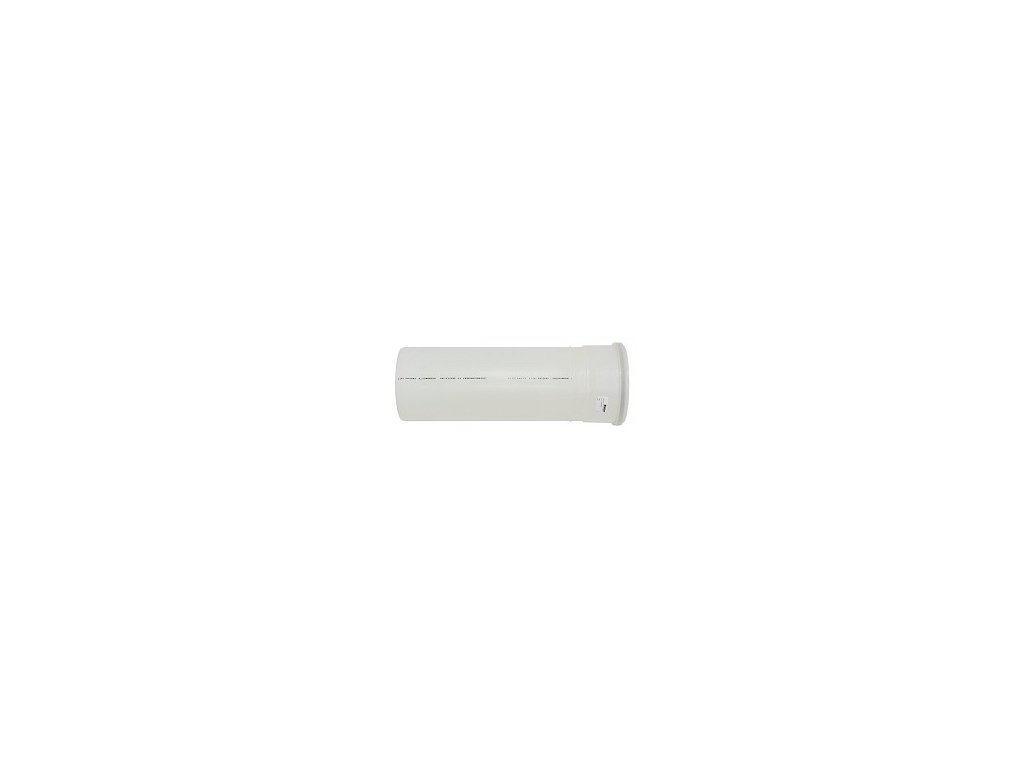

Vaillant Predĺženie dymovodu 0,5 m, Ø 200 mm
Kód: 0020095549Podrobný popis
Predĺženie dymovodu 0,5 m Ø 200 mm je najkratší priamy diel z ponuky predĺžení odťahového systému Vaillant DN 200 PP. Používa sa všade tam, kde je potrebné doladiť presnú dĺžku trasy dymovodu na mieru - napríklad ako posledný krátky úsek pred vyústením, medzi dvomi kolenami, alebo na preklenutie menšej vzdialenosti, kde by dlhší 1,0 alebo 2,0 m diel bol zbytočne predimenzovaný.
Odťahový systém Vaillant DN 200 PP je originálny komponentový systém na odvod spalín z veľkokapacitných kondenzačných kotlov radu ecoCRAFT exclusiv (a v niektorých projektoch aj z kaskádových zostáv viacerých kondenzačných kotlov Vaillant zapojených do spoločného zberača spalín). Ide o jednostenné plastové potrubie z odolného polypropylénu (PP), ktoré je vzhľadom na nízku teplotu spalín kondenzačnej techniky (typicky do cca 80 °C) plnohodnotnou a cenovo výhodnejšou alternatívou ku kovovým nerezovým dymovodom používaným pri starších atmosférických alebo nízkoúčinných zdrojoch tepla. Predĺženia v troch dĺžkach (0,5 m, 1,0 m a 2,0 m) umožňujú zostaviť trasu dymovodu presne na mieru danej výšky alebo vzdialenosti kombináciou vhodného počtu jednotlivých dielov, namiesto rezania dlhších potrubí na mieru, ktoré by mohlo ohroziť tesnosť spoja alebo certifikáciu systému.
Technické charakteristiky
- Dĺžka - 0,5 m, najkratší diel v ponuke predĺžení
- Materiál - polypropylén (PP), odolný voči kondenzátu spalín
- Menovitý priemer - DN 200, pre systém ecoCRAFT exclusiv
- Vyhotovenie - priamy diel bez revízie
- Objednávacie číslo výrobcu - 0020095549
- Typ spoja - hrdlové spojenie s tesniacim krúžkom na oboch koncoch
- Typické využitie - doladenie presnej dĺžky trasy, krátke preklenutie medzi kolenami
Montáž a použitie v trase dymovodu
Predĺženie 0,5 m sa v trase používa na doladenie presnej celkovej dĺžky dymovodu, keď súčet dlhších dielov (1,0 m a 2,0 m) nedosahuje presne požadovanú vzdialenosť medzi kotlom a bodom napojenia alebo vyústenia. Montuje sa hrdlovým spojením s tesniacim krúžkom na oboch koncoch rovnako ako ostatné priame diely systému DN 200 PP. Presnú kombináciu dĺžok jednotlivých predĺžení pre vašu konkrétnu trasu stanovuje projekt spalinovej cesty; montáž má vykonávať výhradne odborne spôsobilá firma s oprávnením na inštaláciu spalinových systémov kondenzačnej techniky. Pri montáži je potrebné dbať aj na dodržanie predpísaného spádu vodorovných úsekov smerom k odvodu kondenzátu, aby nahromadený kondenzát mohol voľne odtekať a nezostával stáť v potrubí.
Kompatibilita a zaradenie do systému
Diel je plne kompatibilný s ostatnými komponentmi systému DN 200 PP uvedenými v prehľadovej tabuľke nižšie - kolenami všetkých uhlov, revíznymi prvkami aj dištančnými držiakmi. Pri potrebe preklenúť väčšiu vzdialenosť je z hľadiska počtu spojov výhodnejšie použiť menší počet dlhších dielov (1,0 m alebo 2,0 m) a predĺženie 0,5 m použiť iba na doladenie zvyšného rozdielu dĺžky.
Ako si navrhnúť presnú dĺžku trasy kombináciou predĺžení
Odťahový systém Vaillant DN 200 PP ponúka predĺženia v troch štandardných dĺžkach - 0,5 m, 1,0 m a 2,0 m - ktoré je možné ľubovoľne kombinovať tak, aby súčet dĺžok presne zodpovedal potrebnej vzdialenosti medzi kotlom, kolenami, revíznymi prvkami a bodom napojenia alebo vyústenia trasy. Namiesto rezania jedného dlhého potrubia na presnú mieru na stavbe (čo je bežná prax pri niektorých lacnejších alebo neoriginálnych systémoch, no prináša riziko poškodenia hrdlového spoja) sa tak dosiahne presná dĺžka výhradne kombináciou originálnych certifikovaných dielov.
Pri návrhu presnej skladby trasy projektant spravidla postupuje od celkovej nameranej vzdialenosti, od ktorej odpočíta dĺžky všetkých použitých kolien a revíznych prvkov (tie majú svoju vlastnú stavebnú dĺžku uvedenú v technickej dokumentácii výrobcu) a zvyšný rozdiel pokryje kombináciou predĺžení. Vo väčšine prípadov postačí kombinácia jedného alebo dvoch dlhších dielov (1,0 m alebo 2,0 m) doplnená jedným kratším predĺžením 0,5 m na doladenie presného zvyšku.
Praktickým odporúčaním je pri objednávaní materiálu počítať s miernou rezervou - ak vyjde výpočet na hranici medzi dvomi možnými kombináciami dĺžok, je spravidla lepšie objednať aj predĺženie 0,5 m navyše ako rezervu, než riskovať, že na stavbe bude chýbať práve niekoľko centimetrov do požadovanej dĺžky trasy.
Presný výpočet potrebnej skladby predĺžení pre váš konkrétny objekt vám radi pripravíme na základe nameranej výšky alebo dĺžky trasy, typu a počtu použitých kolien a revíznych prvkov - stačí nás kontaktovať s týmito údajmi ešte pred objednávkou materiálu.
Pri kaskádových kotolniach, kde má každý pripojený kotol vlastnú vetvu k spoločnému zberaču spalín, sa dĺžka jednotlivých vetiev spravidla líši podľa fyzického umiestnenia kotlov v kotolni - práve tu sa možnosť kombinovať tri rôzne dĺžky predĺžení oplatí najviac, keďže každá vetva môže vyžadovať odlišnú presnú dĺžku bez toho, aby bolo potrebné objednávať špeciálne vyrobené netypické dĺžky potrubia.
Krátke predĺženie 0,5 m sa v praxi osvedčilo aj ako praktická rezerva pri servisných zásahoch, keď je potrebné dočasne vysunúť alebo predĺžiť časť trasy pri výmene iného poškodeného dielu - vzhľadom na jeho nízku cenu a malé rozmery sa oplatí mať vždy aspoň jeden kus po ruke v sklade servisnej firmy.
Údržba, servis a kontrola
Priame predĺženia nevyžadujú samostatnú údržbu, ich stav sa overuje pri každoročnej kontrole spalinovej cesty cez najbližšie revízne prístupy v trase. Vzhľadom na krátku dĺžku je toto predĺženie z hľadiska mechanického namáhania a rizika priehybu najmenej náročným priamym dielom v ponuke, napriek tomu je pri dlhších zostavených úsekoch potrebné dodržať predpísaný rozstup dištančných držiakov po celej dĺžke trasy vrátane tohto dielu.
Prečo si vybrať originálny diel Vaillant
Vďaka ponuke troch rôznych dĺžok predĺžení (0,5 m, 1,0 m a 2,0 m) je možné zostaviť trasu presne na mieru bez nutnosti rezania potrubia na stavbe, čo by mohlo ohroziť kvalitu spoja a certifikáciu systému. Originálny diel Vaillant má presne definovaný priemer aj hrúbku steny zodpovedajúcu certifikácii celého systému ecoCRAFT exclusiv, čo zaručuje tesnosť spojov aj zachovanie záruky na kotol a spalinovú cestu. Ako overený dodávateľ originálnych dielov Vaillant (WINTNER s.r.o.) vám vieme zaručiť pôvod aj kvalitu každého dodaného kusu.
Prehľad celého systému Vaillant DN 200 PP
Nižšie nájdete prehľad všetkých dielov odťahového systému DN 200 PP, ktoré máme aktuálne v ponuke na atria.sk, aby ste si vedeli jednoducho zostaviť kompletnú trasu dymovodu pre váš kotol alebo kaskádu kotlov ecoCRAFT exclusiv.
| Diel systému Vaillant DN 200 PP | Cena s DPH | Poznámka |
|---|---|---|
| Dištančný držiak (1 ks) | 34,50 € | nerezový držiak, samostatný kus na jeden upevňovací bod |
| Dištančný držiak (4 ks) | 120,00 € | sada pre celú kratšiu zvislú trasu dymovodu |
| Dištančný držiak (10 ks) | 280,00 € | veľkoobjemové balenie pre dlhé trasy, kaskády a montážne firmy |
| Priamy kus s revíznym otvorom | 270,00 € | rovný diel s kontrolným/čistiacim otvorom |
| Revízne koleno 87° | 345,00 € | smerový diel 87° s revíznym/čistiacim otvorom |
| Koleno 87° | 230,00 € | smerový diel 87° bez revízie, pre priebežné trasy |
| Koleno 45° | 220,00 € | miernejšia zmena smeru trasy o 45° |
| Koleno 30° | 200,00 € | najmenšia bežne dostupná zmena smeru o 30° |
| Predĺženie dymovodu 0,5 m | 105,00 € | krátke predĺženie na doladenie trasy ← tento produkt |
| Predĺženie dymovodu 1,0 m | 145,00 € | štandardné predĺženie pre bežné preklenutie výšky |
| Predĺženie dymovodu 2,0 m | 240,00 € | najdlhšie predĺženie, najmenej spojov na dlhej trase |
Časté otázky
Časté otázky - Vaillant Predĺženie dymovodu 0,5 m, Ø 200 mm
Prečo si vyberať medzi troma rôznymi dĺžkami predĺženia namiesto rezania jedného dlhého kusu?
Rezanie potrubia na stavbe by mohlo poškodiť presnosť hrdlového spoja a ohroziť tesnosť aj certifikáciu systému - kombinácia originálnych dielov v presných dĺžkach zaručuje zachovanie kvality a záruky celej spalinovej cesty.
Ako si vypočítam, koľko a akých predĺžení potrebujem na moju trasu?
Presný výpočet je súčasťou projektu spalinovej cesty, ktorý zohľadňuje celkovú výšku alebo dĺžku trasy, počet a typ kolien aj revíznych prvkov - v prípade nejasností vám radi pomôžeme s orientačným výpočtom.
Dá sa predĺženie 0,5 m skrátiť na ešte kratší kus, ak potrebujem presne inú dĺžku?
Neodporúčame svojpomocné skracovanie originálnych dielov, keďže by to mohlo poškodiť hrdlový spoj na jednom konci - presnú dĺžku trasy odporúčame riešiť kombináciou dostupných dĺžok podľa projektu.
Je predĺženie 0,5 m vhodné aj na vodorovnú časť trasy?
Áno, predĺženia sa používajú tak na zvislých, ako aj na vodorovných úsekoch trasy podľa potreby projektu.
Ovplyvňuje počet spojov v trase jej tesnosť?
Každý spoj je potenciálnym miestom mierneho rizika netesnosti, preto sa vo všeobecnosti odporúča minimalizovať počet spojov použitím čo najmenšieho nutného počtu dielov - pri krátkych vzdialenostiach je však predĺženie 0,5 m nenahraditeľné pre presné doladenie dĺžky.
Môžem si objednať viacero kusov predĺženia 0,5 m naraz?
Áno, počet kusov volíte podľa potreby vášho konkrétneho projektu.
Je materiál predĺženia rovnaký ako pri kolenách a revíznych prvkoch?
Áno, ide o rovnaký polypropylén (PP) certifikovaný pre prevádzku s kondenzačnou technikou ako ostatné diely radu DN 200 PP.
Čo ak si objednám nesprávnu kombináciu dĺžok a trasa vyjde príliš krátka alebo príliš dlhá?
V takom prípade je potrebné dokúpiť chýbajúci diel v správnej dĺžke, prípadne (pri príliš dlhej trase) zvážiť inú kombináciu dielov - odporúčame preto pred objednávkou nechať si presný výpočet overiť projektantom alebo naším tímom.
Dá sa predĺženie 0,5 m použiť aj pri menších kaskádových zostavách?
Áno, aj pri kaskádových zostavách sa krátke predĺženia bežne používajú na presné doladenie dĺžky jednotlivých vetiev pripojenia ku spoločnému zberaču spalín.
Ako sa predĺženie spája s ostatnými dielmi - je potrebné dodatočné lepenie?
Nie, spojenie je riešené hrdlovým zasunutím s tesniacim krúžkom bez potreby lepenia - správne vykonaný spoj je plne tesný a rozoberateľný pri prípadnej budúcej úprave trasy.
Prečo je dôležitý spád vodorovných úsekov trasy?
Je predĺženie 0,5 m rovnako odolné voči kondenzátu ako dlhšie diely?
Áno, materiál a hrúbka steny sú identické naprieč celým radom predĺžení (0,5 m, 1,0 m, 2,0 m), líši sa iba dĺžka jednotlivého dielu.
Dodatočné parametre
| Kategória: | Vaillant |
|---|---|
| Záruka: | 2 roky |
| Výrobca: | Vaillant |
| Typové označenie: | Verlängerung DN 200 PP 0,5 m |
| Objednávacie číslo: | 0020095549 |
| Menovitý priemer (DN): | 200 mm |
| Dĺžka: | 0,5 m |
| Materiál: | Polypropylén (PP) |
| Vyhotovenie: | Priamy diel bez revízie |
| Určenie: | Odťahový systém ecoCRAFT exclusiv, DN 200 PP |
| Typ spoja: | Hrdlové spojenie s tesniacim krúžkom na oboch koncoch |
| Krajina pôvodu: | Nemecko |
| Dodávateľ: | WINTNER s.r.o. |
| Záruka: | 2 roky |
