Vaillant recoVAIR adaptér na pripojenie k rozdeľovaču 90°, 75/62 mm

Podrobný popis

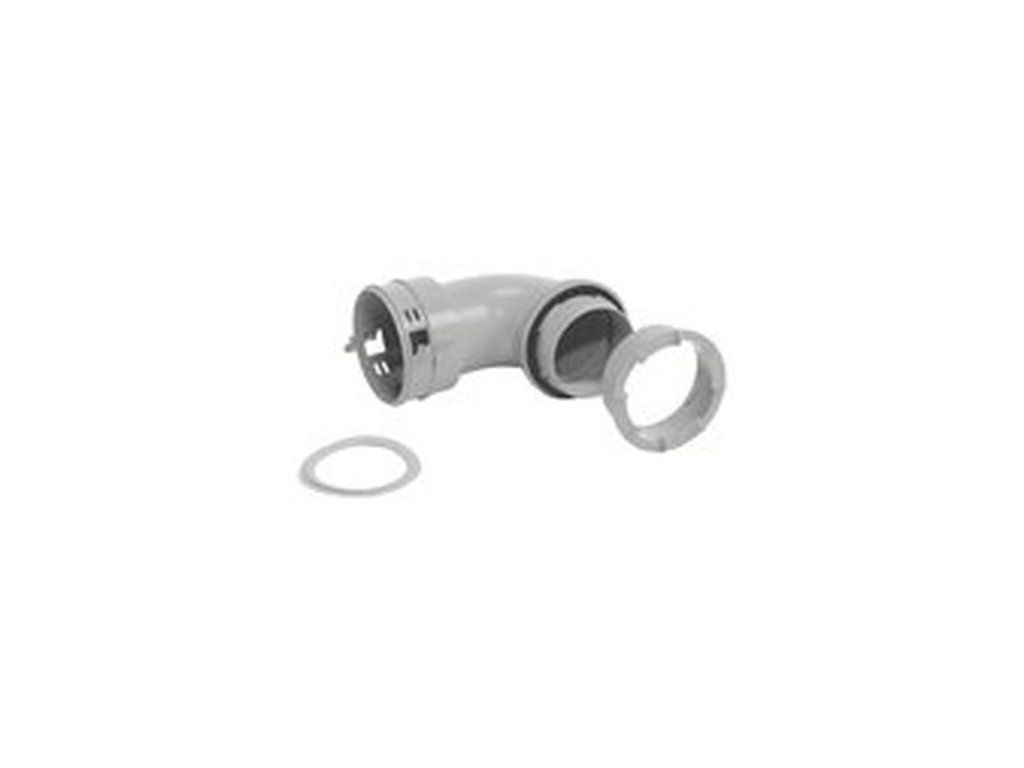

Adaptér na pripojenie na rozdeľovač 75/62 mm – 90° (Vaillant recoVAIR, kód 0020176829)

Adaptér na pripojenie na rozdeľovač 75/62 mm s uhlom 90° je originálny doplnok systému Vaillant recoVAIR určený na spojenie ohybnej vzduchovej hadice s kruhovým prierezom 75/62 mm s nízkoprofilovým alebo modulovým vzduchovým rozdeľovačom/zberačom, prípadne priamo so stenovou či podlahovou výustkou. Tento diel patrí medzi najčastejšie objednávané prepojovacie prvky celého potrubného rozvodu pre rekuperáciu, pretože práve na ňom závisí, či bude spoj medzi ohybným potrubím a pevným prvkom systému (rozdeľovačom, zberačom, stenovým alebo stropným vyústením) vzduchotesný, mechanicky pevný a zároveň jednoducho rozoberateľný pri prípadnej údržbe alebo čistení rozvodov. Vaillant tento adaptér vyvinul špeciálne pre svoj systém EPP potrubných rozvodov, ktorý sa používa v spojení s centrálnymi vetracími jednotkami radu recoVAIR VAR 60, VAR 150, VAR 260 a VAR 360, doplnenými o riadené decentralizované aj centralizované distribučné potrubie so vzduchotesnými rýchlospojkami.

Technické vyhotovenie a konštrukcia

Adaptér má tvar krátkeho oblúkového kolena s uhlom 90°, na jednej strane opatreného hrdlom pre nasunutie ohybnej hadice 75/62 mm a na druhej strane bajonetovým (rýchloupínacím) uzáverom, ktorý sa jednoducho zaistí otočením o približne štvrtinu otáčky do pripraveného hrdla rozdeľovača alebo výustky. Súčasťou dodávky sú aj tesniace gumové krúžky, ktoré zabezpečujú vzduchotesnosť spoja aj po opakovanej montáži a demontáži – čo je dôležité najmä pri servisných zásahoch, kedy je potrebné rozvody dočasne odpojiť kvôli čisteniu alebo výmene poškodeného úseku hadice. Materiálom tela adaptéra je odolný plast (spravidla ABS alebo podobný polymér) s hladkým vnútorným povrchom, ktorý minimalizuje aerodynamický odpor prúdeniu vzduchu a znižuje riziko usadzovania prachu vo vnútri potrubia. Vzhľadom na to, že ide o pevný tvarovaný diel (na rozdiel od samotnej ohybnej hadice), zachováva si adaptér počas celej životnosti presný priemer a tvar, čím sa eliminuje "zaškrtenie" prierezu, ku ktorému môže dôjsť pri nesprávne vedenej flexibilnej hadici v ostrom ohybe.

Vonkajší priemer pripájacej časti pre hadicu je 75 mm, vnútorný (funkčný) priemer 62 mm – odtiaľ pochádza označenie "75/62 mm", ktoré je štandardom naprieč celým sortimentom príslušenstva Vaillant recoVAIR pre rozvody s menším prietokom vzduchu (spravidla do cca 60–100 m³/h na jednu vetvu, v závislosti od dĺžky trasy a počtu tvarových kusov na nej). Tento rozmer je odlišný od väčšieho EPP potrubia s priemerom 210/180 mm alebo 180/150 mm, ktoré sa používa na hlavných prívodných a odvádzacích trasách medzi jednotkou recoVAIR a strešnou alebo fasádnou priechodkou – adaptér 0020176829 teda patrí výhradne do "poslednej míle" rozvodu, teda medzi rozdeľovač/zberač a jednotlivé miestnosti bytu alebo rodinného domu.

Kde a ako sa adaptér používa

V praxi sa tento 90° adaptér montuje typicky na dvoch miestach v systéme rozvodov:

• Pri rozdeľovači/zberači vzduchu – nízkoprofilové aj modulové rozdeľovače Vaillant majú viacero výstupných hrdiel (typicky 8, 12 alebo 17 podľa modelu), na ktoré sa jednotlivé vetvy potrubia napájajú buď priamym, alebo pravouhlým adaptérom. Tam, kde treba hadicu z rozdeľovača viesť kolmo nadol do podlahy alebo nahor do stropu (napríklad pri montáži rozdeľovača do inštalačnej priečky alebo predsadenej steny), sa práve 90° verzia adaptéra osvedčila ako praktickejšia než rovný variant, pretože umožňuje elegantnejšie a menej namáhavé vedenie hadice bez potreby ju v tesnej blízkosti rozdeľovača ohýbať do ostrého polomeru.
• Pri stenovej alebo stropnej výustke – na opačnom konci vetvy, kde vzduch vstupuje do miestnosti (prívod) alebo z nej odchádza (odvod), sa hadica musí niekedy napojiť na výustku umiestnenú v inom smere, než v akom hadica prichádza po strope alebo v podlahe. Aj tu prináša 90° uhol praktickú výhodu.

Montáž je bez potreby špeciálneho náradia – hadica sa nasunie na hrdlo adaptéra a zaistí sťahovacou páskou alebo objímkou (odporúčame kombinovať s fixačnými páskami Vaillant, kód 0020231957, dostupnými tiež v našej ponuke), zatiaľ čo bajonetová strana sa jednoducho zasunie a pootočí v protikuse na rozdeľovači alebo výustke, kde tesniaci krúžok zaistí vzduchotesnosť. Vďaka rýchlospojke je možné adaptér kedykoľvek odpojiť bez nutnosti rozoberať okolnú konštrukciu – ocenia to najmä servisní technici pri pravidelnej kontrole alebo čistení rozvodov.

Kompatibilita so systémom recoVAIR

Adaptér 0020176829 je plne kompatibilný so všetkými nízkoprofilovými aj modulovými rozdeľovačmi/zberačmi Vaillant pre potrubie 75/62 mm, so stenovými aj podlahovými výustkami tejto rodiny príslušenstva, ako aj so všetkými dĺžkami flexibilnej hadice 75/62 mm (bežne dodávanej v balení 40 m, kód 0020180824). Je určený pre centrálne aj decentralizované vetracie jednotky radu recoVAIR VAR – teda pre inštalácie v rodinných domoch aj bytoch, kde sa vzduch rozvádza z jednej centrálnej jednotky do viacerých miestností pomocou siete ohybných hadíc s menším priemerom. Pri návrhu rozvodov odporúčame počítať s tým, že každá zmena smeru (koleno, adaptér) zvyšuje tlakovú stratu vetvy – projektant vzduchotechniky preto musí pri dimenzovaní dĺžky trasy a výkonu ventilátora zohľadniť aj počet použitých tvarových kusov vrátane tohto adaptéra.

Prečo si vybrať tento produkt

Aj keď ide na prvý pohľad o drobný doplnkový diel, jeho kvalita priamo ovplyvňuje spoľahlivosť a energetickú účinnosť celého vzduchotechnického systému. Neoriginálne alebo nepresne vyrobené náhrady môžu spôsobiť netesnosti, cez ktoré uniká predhriaty (v zime) alebo predchladený (v lete) vzduch mimo miestnosti, čím sa znižuje účinnosť rekuperácie tepla a rastú prevádzkové náklady na vykurovanie či chladenie. Originálny adaptér Vaillant je naopak navrhnutý presne na mieru tvarovým kusom a rozdeľovačom rovnakej značky, takže zaručuje:

• 100% tesnosť spoja pri správnej montáži vďaka dodaným tesneniam,
• dlhodobú mechanickú odolnosť tela adaptéra bez degradácie plastu vplyvom teplotných zmien v podkroví alebo v inštalačnej šachte,
• jednoduchú rozoberateľnosť vďaka bajonetovému systému, čo oceníte pri servise, čistení alebo prípadnej zmene dispozície rozvodov,
• plnú záruku výrobcu a garantovanú kompatibilitu s ostatnými dielmi systému recoVAIR.

Údržba a starostlivosť

Adaptér samotný nevyžaduje žiadnu pravidelnú údržbu okrem vizuálnej kontroly tesniaceho krúžku pri príležitosti pravidelnej výmeny filtrov v jednotke recoVAIR (odporúčame raz za 3–6 mesiacov podľa prevádzkových podmienok a triedy filtrácie). Ak tesniaci krúžok stratí pružnosť alebo je viditeľne opotrebovaný, odporúčame ho vymeniť za náhradné tesnenie z nášho sortimentu (kód 0020180826, balenie 10 ks), aby sa predišlo poklesu tesnosti spoja a s tým súvisiacej strate energetickej účinnosti systému. Samotné teleso adaptéra z odolného plastu prakticky nepodlieha opotrebeniu a pri bežnej prevádzke vydrží po celú dobu životnosti vzduchotechnického systému, teda spravidla 15–20 rokov a viac.

Časté otázky (FAQ)

Energetická efektívnosť a vplyv na chod rekuperácie

Rekuperačné jednotky Vaillant recoVAIR dosahujú spätné získavanie tepla z odpadového vzduchu na úrovni 80–90 % v závislosti od konkrétneho modelu a typu výmenníka (krížový, protiprúdový alebo rotačný entalpický výmenník). Táto vysoká účinnosť sa však reálne prejaví v úspore na vykurovaní len vtedy, ak je celý rozvod od jednotky až po jednotlivé miestnosti dokonale vzduchotesný. Aj drobná netesnosť na spoji medzi hadicou a rozdeľovačom, aká môže vzniknúť pri použití nekvalitného alebo nesprávne dimenzovaného adaptéra, spôsobuje tzv. bypass efekt – časť vzduchu obchádza výmenník alebo uniká do konštrukcie stropu/priečky namiesto toho, aby prúdila do miestnosti tak, ako bola navrhnutá. Pri projektovaní vzduchotechniky sa preto počíta s tým, že súčet tlakových strát na trase (vrátane všetkých kolien, adaptérov, T-kusov a redukcií) nesmie prekročiť dimenzovanú rezervu ventilátora jednotky recoVAIR, inak dochádza k nerovnomernému rozdeleniu prietoku medzi jednotlivými vetvami a k hlučnejšej prevádzke ventilátora, ktorý musí kompenzovať vyšší odpor sústavy zvýšením otáčok.

Práve preto je dôležité pri návrhu rozvodu použiť čo najmenej zbytočných zmien smeru a tam, kde sa zmene smeru nedá vyhnúť, siahnuť po kvalitnom origináinom diele s hladkým vnútorným povrchom a minimálnym miestnym odporom, akým je aj tento 90° adaptér. Lacné univerzálne redukcie alebo improvizované spoje páskou bez tesnenia môžu z dlhodobého hľadiska znížiť reálnu účinnosť rekuperácie tepla o niekoľko percentuálnych bodov, čo sa pri dlhoročnej prevádzke prejaví na vyšších nákladoch na dohrev vzduchu, najmä v zimných mesiacoch.

Porovnanie s alternatívnymi riešeniami

Na trhu existujú univerzálne plastové redukcie a spojky pre kruhové potrubie, ktoré sa dajú s určitou mierou improvizácie použiť aj na priemer 75/62 mm. Tieto univerzálne diely však spravidla nemajú bajonetový uzáver ani presne padnúce tesnenie, takže spoj je nutné dodatočne utesňovať silikónom, tmelom alebo lepiacou páskou – čo znižuje životnosť aj rozoberateľnosť spoja a pri budúcej údržbe komplikuje prácu servisného technika. Originálny adaptér Vaillant naproti tomu ponúka spoj typu "zasuň a otoč", ktorý je možné opakovane rozoberať bez poškodenia tesnenia či konštrukcie, a to pri zachovaní plnej záruky výrobcu na celý vzduchotechnický systém. Pri realizáciách, kde investor požaduje zachovanie záruky Vaillant na celú zostavu recoVAIR (jednotka + rozvody + príslušenstvo), je použitie originálnych dielov v podstate jedinou možnosťou, ako túto podmienku splniť.

Typické chyby pri montáži a ako sa im vyhnúť

Medzi najčastejšie chyby, s ktorými sa stretávajú servisní technici pri kontrole existujúcich inštalácií, patrí nedostatočné zasunutie hadice na hrdlo adaptéra (hadica by mala byť nasunutá minimálne po prvý zaisťovací výstupok), použitie nesprávneho typu sťahovacej pásky, ktorá časom povolí, alebo naopak príliš silné dotiahnutie, ktoré môže hadicu v mieste spoja zdeformovať a lokálne zúžiť jej priemer. Pri bajonetovej strane je najčastejšou chybou nedostatočné otočenie do zaistenej polohy – vizuálne aj hmatovo by malo byť cítiť "kliknutie" do koncovej polohy. Odporúčame preto po montáži vždy vykonať skúšku tesnosti, či už jednoduchým vizuálno-hmatovým overením, alebo pri väčších realizáciách meraním prietoku na jednotlivých vetvách pomocou anemometra.

Pre koho je tento produkt určený

Adaptér 0020176829 si spravidla objednávajú tri skupiny zákazníkov: po prvé montážne a inštalatérske firmy, ktoré realizujú kompletné rozvody riadeného vetrania s rekuperáciou tepla v novostavbách a potrebujú mať k dispozícii plnú škálu originálnych tvaroviek na dokončenie projektu presne podľa projektovej dokumentácie; po druhé servisné organizácie vykonávajúce pravidelnú údržbu, revízie alebo opravy existujúcich systémov recoVAIR, kde sa počas životnosti budovy môže niektorý z pôvodných dielov poškodiť alebo je potrebné rozvod čiastočne prestavať pri zmene dispozície miestností; a po tretie koncoví majitelia rodinných domov a bytov, ktorí si systém spravujú svojpomocne alebo v spolupráci s technikom a chcú mať istotu, že použitý diel presne zapadne do existujúceho systému bez potreby dodatočných úprav či improvizácie. Vo všetkých troch prípadoch je kľúčovou výhodou originálneho dielu Vaillant jeho okamžitá kompatibilita, dostupnosť tesnení a zachovanie záručných podmienok na celú vzduchotechnickú zostavu.

Zhrnutie a obsah balenia

V balení nájdete jeden kus adaptéra s uhlom 90° pre pripojenie ohybnej hadice 75/62 mm na rozdeľovač, zberač alebo výustku systému Vaillant recoVAIR, vrátane potrebných tesniacich krúžkov. Ide o originálny náhradný diel a doplnkové príslušenstvo priamo od výrobcu Vaillant, určené pre inštalatérske firmy realizujúce montáž riadeného vetrania s rekuperáciou tepla, ako aj pre koncových zákazníkov, ktorí potrebujú rozšíriť, upraviť alebo opraviť existujúci rozvod vzduchotechniky vo svojom dome či byte. Pri objednávke odporúčame zvážiť aj dokúpenie príslušných náhradných tesnení a fixačných pások, aby ste mali všetok potrebný materiál pripravený na jednu montážnu akciu.
