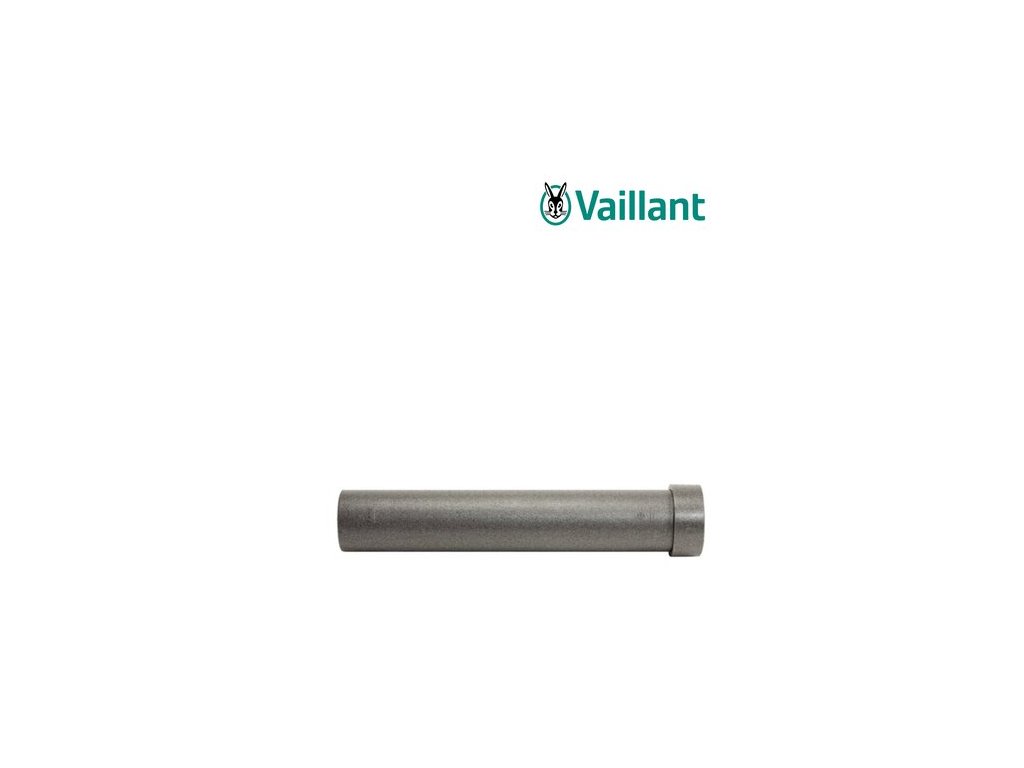

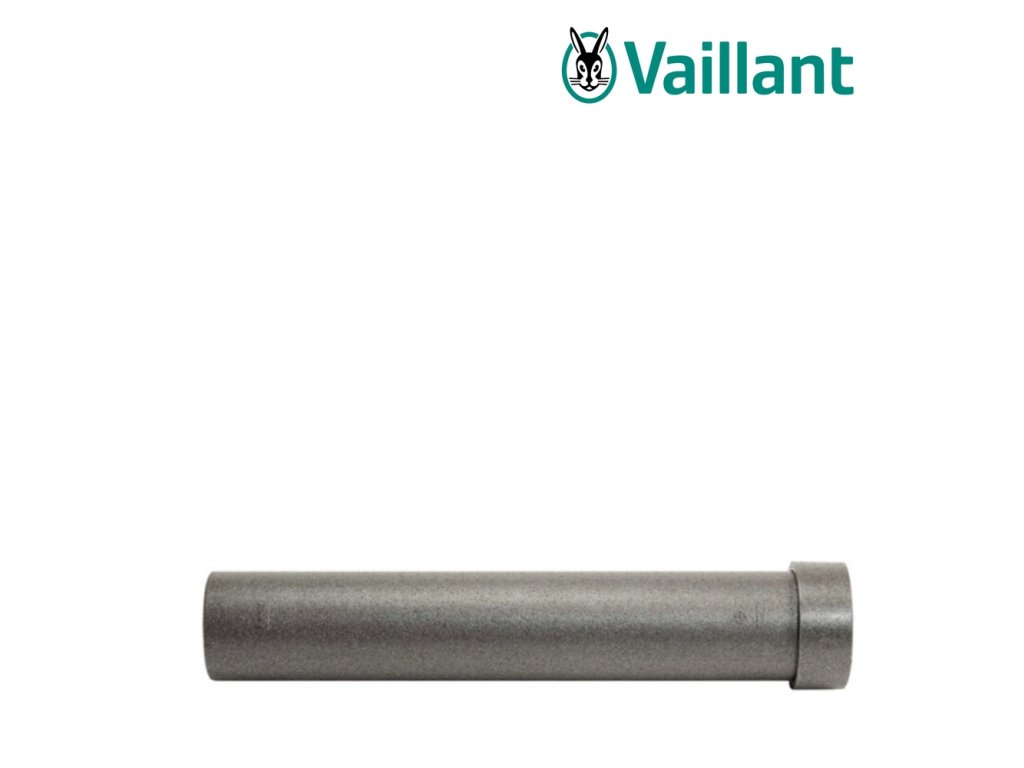

Vaillant recoVAIR EPP potrubie 210/180 mm, dĺžka 1000 mm

Podrobný popis

EPP potrubie Vaillant recoVAIR 210/180 mm, dĺžka 1000 mm je základný stavebný prvok potrubného rozvodu vzduchu pre celú radu decentrálnych a centrálnych vetracích jednotiek recoVAIR VAR so spätným získavaním tepla. Ide o priamy (rovný) úsek potrubia s plochým oválnym prierezom 210 x 180 mm, vyrobený z expandovaného polypropylénu (EPP) - materiálu, ktorý sa v premium riešeniach riadeného vetrania s rekuperáciou presadil práve pre svoju jedinečnú kombináciu nízkej hmotnosti, vysokej tuhosti a výborných tepelnoizolačných vlastností.

Meter dlhý úsek (1000 mm) je najbežnejšou stavebnicovou dĺžkou pri navrhovaní trasy rozvodu v podhľadoch, povalových priestoroch alebo inštalačných šachtách, keďže umožňuje efektívne pokryť dlhšie priame úseky s minimálnym počtom spojov, ktoré sú vždy potenciálnym miestom tlakovej straty a netesnosti.

Prečo práve EPP materiál

Expandovaný polypropylén (EPP) je uzavretobunkový penový materiál, ktorý sa vyrába spekaním drobných guľôčok napeneného polypropylénu pôsobením pary a tlaku vo forme. Výsledný produkt má tieto kľúčové vlastnosti významné pre vzduchotechnické rozvody:

• Nízka tepelná vodivosť - vďaka veľkému podielu uzavretého vzduchu v bunkovej štruktúre materiálu funguje stena potrubia zároveň ako tepelná izolácia, takže na väčšine trasy netreba dopĺňať samostatnú izoláciu potrubia, ako je to bežné pri kovových alebo plastových hladkých potrubiach.
• Nízka hmotnosť - meter potrubia s takýmto prierezom váži len zlomok hmotnosti porovnateľného kovového potrubia, čo výrazne uľahčuje manipuláciu, montáž nad hlavou (do podhľadu) a znižuje nároky na kotvenie a nosnú konštrukciu závesov.
• Vysoká tuhosť pri nízkej hmotnosti - potrubie si udržuje tvar prierezu aj na dlhších neseparovaných úsekoch a odoláva miernemu mechanickému namáhaniu bez deformácie, na rozdiel od ohybných (flexibilných) hadicových rozvodov.
• Odolnosť voči vlhkosti - uzavretá bunková štruktúra neabsorbuje vlhkosť, čo je dôležité najmä pri odvodných vetvách rozvodu, kde môže dochádzať k miernej kondenzácii v chladnejších mesiacoch.
• Jednoduchá spracovateľnosť - materiál sa dá na stavbe rezať bežnou pílkou (napr. ocasnou alebo kotúčovou pílou s jemným ozubením), čo umožňuje presné prispôsobenie dĺžky potrubia priamo na mieste montáže bez potreby špeciálneho náradia.

Plochý oválny prierez oproti kruhovému potrubiu

Prierez 210/180 mm nie je kruhový, ale plochý oválny - táto voľba konštrukcie má v systémoch ako recoVAIR praktický dôvod: pri rovnakej priechodnej ploche (a teda porovnateľnej kapacite prietoku vzduchu) je plochý profil nižší, čo v mnohých stavbách umožňuje viesť rozvod v tenšom podhľade alebo v medzistropnom priestore, kde by sa kruhové potrubie väčšieho priemeru jednoducho nezmestilo. Tento typ rozvodu sa preto často označuje aj ako "ploché" alebo "nízkoprofilové" potrubie a je typický pre premium riešenia rekuperácie v novostavbách s nízkou svetlou výškou podhľadu.

Použitie v rozvode recoVAIR

Meter dlhý úsek EPP potrubia 210/180 mm sa v praxi používa na:

• vedenie hlavných (kmeňových) vetiev rozvodu vzduchu medzi jednotkou recoVAIR a rozdeľovačom/zberačom vzduchu,
• prepojenie jednotky s fasádnou mriežkou na nasávacej aj výfukovej strane,
• predĺženie alebo doplnenie trasy pri kombinácii s kolenami, spojkami a T-kusmi rovnakého prierezu, ak 500 mm úsek nie je pre daný priebeh trasy dostatočný,
• a ako stavebnicový prvok, z ktorého je možné narezaním prispôsobiť presnú dĺžku potrebnú na danom úseku bez nutnosti objednávať potrubie na mieru.

Kombináciou 1000 mm a 500 mm úsekov (a ich prípadným skrátením na mieru) je možné pokryť prakticky ľubovoľnú dĺžku priamej trasy s minimálnym odpadom materiálu a minimálnym počtom spojov.

Montáž a odporúčania pre inštalatérov

1. Navrhnite trasu tak, aby počet zmien smeru (kolien) bol čo najmenší - každé koleno zvyšuje tlakovú stratu v systéme a tým aj hlučnosť a energetickú náročnosť ventilátora jednotky recoVAIR.
2. Skracujte potrubie na mieru pomocou jemnozubej pílky, rez veďte kolmo na os potrubia, aby koniec dobre dosadol do spojky alebo koncového prvku.
3. Spájajte úseky spojkami určenými pre tento prierez, ktoré zaistia tesnosť spoja a zabránia úniku vzduchu (a tým aj energetickým stratám) medzi jednotlivými segmentmi rozvodu.
4. Kotvite potrubie univerzálnymi montážnymi držiakmi v pravidelných rozostupoch (odporúča sa podľa projektovej dokumentácie, spravidla nie väčšie ako 1-1,5 m), aby sa zabránilo priehybu potrubia a nadmernému namáhaniu spojov vlastnou hmotnosťou.
5. Vyhýbajte sa ostrým lomom mimo predpísaných kolien - EPP potrubie sa nemá ohýbať násilím do oblúka, na zmenu smeru vždy použite príslušné 90° koleno.
6. Označte trasu rozvodu v projektovej dokumentácii alebo priamo na stavbe, aby pri budúcich stavebných úpravách (napr. vŕtaní do stropu) nedošlo k neúmyselnému poškodeniu potrubia.

Kompatibilita

Toto potrubie je plne kompatibilné s celým sortimentom príslušenstva Vaillant recoVAIR v priereze 210/180 mm - teda s kolenami 90°, spojkami, T-kusmi, pripojovacím adaptérom k rozdeľovaču/zberaču vzduchu, fasádnymi mriežkami aj tlmičom hluku. Je určené pre použitie so všetkými jednotkami radu recoVAIR VAR (60/4, 150/4, 260/4, 360/4) tam, kde projekt vyžaduje rozvod v tomto konkrétnom priereze - pri menších alebo decentralizovaných riešeniach sa môžu používať aj redukované priemery, preto pri objednávaní vždy overte požadovaný prierez podľa projektovej dokumentácie alebo technického listu konkrétnej jednotky.

Údržba

Samotné potrubie v rámci prevádzky nevyžaduje aktívnu údržbu, keďže je umiestnené v skrytých priestoroch (podhľad, povala, šachta) mimo dosahu bežného upratovania. Odporúča sa však v rámci pravidelného servisu vetracieho systému (spolu s výmenou filtrov v jednotke recoVAIR) vizuálne skontrolovať prístupné úseky potrubia a spoje, či nedošlo k mechanickému poškodeniu, uvoľneniu spojky alebo k prieniku vlhkosti, ktorá by mohla signalizovať netesnosť v systéme.

Prečo originálny diel Vaillant

Použitie originálneho EPP potrubia Vaillant v celej trase rozvodu zaručuje, že skutočný prietok vzduchu, hlučnosť a účinnosť spätného získavania tepla zodpovedajú hodnotám deklarovaným výrobcom pre danú jednotku recoVAIR. Kombinácia dielov od rôznych výrobcov s odlišnými rozmermi alebo tesniacimi systémami môže viesť k netesnostiam, zvýšenej tlakovej strate a v konečnom dôsledku k horšej reálnej účinnosti aj vyššej spotrebe elektrickej energie ventilátora.

Akustické vlastnosti a prúdenie vzduchu v potrubí

Okrem tepelnoizolačných vlastností má hrubostenná EPP konštrukcia potrubia aj priaznivý vplyv na akustiku systému. Materiál potrubia do určitej miery tlmí hluk šíriaci sa od ventilátora jednotky recoVAIR smerom k jednotlivým miestnostiam a zároveň obmedzuje prenos hluku medzi izbami navzájom cez spoločný rozvod (tzv. presluch medzi miestnosťami). Hladký vnútorný povrch potrubia zase znižuje trecí odpor prúdenia vzduchu v porovnaní s ohybnými (flexibilnými) hadicami, ktorých zvlnený povrch spôsobuje turbulencie a s nimi spojený nárast hluku aj tlakovej straty. Práve preto sa v projektoch, kde je kladený dôraz na tichú prevádzku (spálne, detské izby, pracovne), odporúča uprednostniť práve rovné pevné úseky EPP potrubia pred dlhými flexibilnými hadicovými prepojeniami všade tam, kde to dispozícia stavby umožňuje.

Porovnanie s inými typmi potrubných rozvodov

Na trhu vzduchotechniky sa okrem plochého EPP potrubia bežne stretávame aj s kruhovým pozinkovaným plechovým potrubím alebo s ohybnými (flexibilnými) hadicami z hliníkovej fólie vystuženej drôtenou špirálou. Oproti týmto alternatívam ponúka EPP riešenie recoVAIR viacero výhod:

• V porovnaní s pozinkovaným plechovým potrubím je EPP variant výrazne ľahší, nevyžaduje samostatnú tepelnú izoláciu (plechové potrubie treba takmer vždy dodatočne izolovať proti kondenzácii a tepelným stratám) a jeho montáž je rýchlejšia, keďže sa nespája nitovaním ani skrutkovaním, ale jednoduchým nasunutím do spojok.
• V porovnaní s flexibilnými hadicami má EPP potrubie výrazne nižší odpor prúdenia vzduchu (hladký vnútorný povrch namiesto zvlneného), čo znamená nižšiu spotrebu energie ventilátora pri rovnakom prietoku a tichšiu prevádzku. Flexibilné hadice sa navyše časom môžu prehýbať alebo stláčať pri neopatrnej manipulácii, čo obmedzuje skutočný prietok vzduchu, zatiaľ čo tuhé EPP potrubie si trvalo udržiava svoj plný prierez.

Nevýhodou tuhého EPP potrubia oproti flexibilným riešeniam je nižšia univerzálnosť pri komplikovaných, priestorovo stiesnených trasách s mnohými zmenami smeru na krátkom úseku - tam sa niekedy krátky flexibilný úsek použije len na finálne pripojenie k rozdeľovaču alebo koncovej výustke, zatiaľ čo hlavná trasa ostáva vedená v pevnom EPP potrubí.

Environmentálne aspekty materiálu EPP

Expandovaný polypropylén patrí medzi termoplasty, ktoré je možné po skončení životnosti recyklovať, na rozdiel od niektorých kombinovaných izolačných materiálov (napr. plech obalený minerálnou vlnou a fóliou), kde je oddelenie jednotlivých zložiek pre recykláciu zložitejšie. Nízka hmotnosť materiálu zároveň znamená nižšiu energetickú náročnosť dopravy z výroby na stavbu v porovnaní s ťažšími kovovými alternatívami, čo mierne znižuje aj uhlíkovú stopu spojenú s logistikou stavebného materiálu.

Typické chyby pri montáži a ako sa im vyhnúť

• Príliš veľký počet spojov na krátkom úseku - snažte sa využiť dlhšie (1000 mm) úseky tam, kde to trasa umožňuje, namiesto skladania trasy z väčšieho počtu kratších kúskov, ktoré zvyšujú počet potenciálne netesných miest.
• Nedostatočné podopretie potrubia - dlhé úseky bez dostatočného počtu montážnych držiakov môžu časom prevísnuť, čo vytvára miesta zbytočného zberu prachu vo vnútri potrubia a zvyšuje namáhanie spojov.
• Šikmý alebo nedokonalý rez pri skracovaní - nerovný rez sťažuje spoľahlivé usadenie do spojky a môže spôsobiť mikroskopické netesnosti, preto vždy rezmite kolmo na os potrubia a hranu podľa potreby jemne zarovnajte.
• Kombinovanie s nekompatibilným príslušenstvom iného výrobcu - aj keď sa rozmerovo môže zdať podobné, drobné odchýlky v tolerancii môžu spôsobiť netesnosť spoja a stratu záruky na systém.

Zhrnutie

EPP potrubie Vaillant recoVAIR 210/180 mm v dĺžke 1000 mm je základným, univerzálnym stavebným dielom pre montáž rozvodu vzduchu vetracích jednotiek recoVAIR VAR. Jeho nízka hmotnosť, vynikajúce tepelnoizolačné vlastnosti, jednoduchá spracovateľnosť a plná kompatibilita s ostatným príslušenstvom systému z neho robia praktickú a spoľahlivú voľbu pre inštalatérov aj investorov, ktorí chcú dosiahnuť deklarovanú účinnosť a tichú prevádzku svojho rekuperačného systému.
