Vaillant recoVAIR koleno 90° pre potrubie 75/62 mm

Podrobný popis

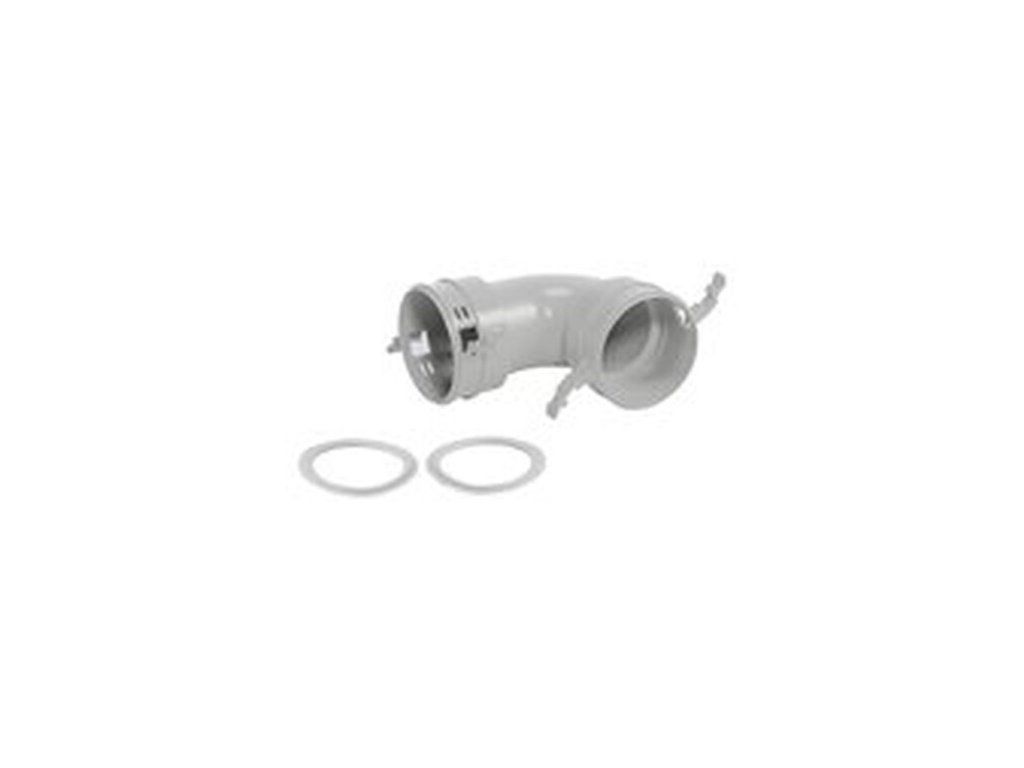

Koleno 90° na potrubie 75/62 mm (Vaillant recoVAIR, kód 0020176826)

Koleno 90° na potrubie 75/62 mm je originálna tvarovka zo systému rozvodov Vaillant recoVAIR určená na zmenu smeru vedenia ohybnej vzduchovej hadice s kruhovým prierezom 75/62 mm o pravý uhol. Na rozdiel od adaptéra na pripojenie k rozdeľovaču (ktorý slúži na napojenie hadice na iný typ prvku – rozdeľovač, zberač alebo výustku), toto koleno spája dve hadicové vetvy medzi sebou v mieste, kde trasa rozvodu mení smer, napríklad pri obchádzaní stropného trámu, prechode cez priečku alebo pri vedení trasy popod stropnú konštrukciu smerom k viacerým miestnostiam naraz. Ide o jeden z najpoužívanejších dielov v každej väčšej inštalácii riadeného vetrania s rekuperáciou tepla, pretože zriedkakedy sa podarí viesť celú trasu rozvodu v jednej priamke od rozdeľovača až k výustke.

Konštrukcia a vyhotovenie

Toto koleno sa dodáva vo verzii bez upevňovacieho soklu – teda ako samostatný tvarovaný diel s dvomi hrdlami situovanými navzájom v uhle 90°, z ktorých na oboch stranách je možné nasunúť ohybnú hadicu 75/62 mm. Súčasťou dodávky sú tesniace krúžky, ktoré zabezpečujú vzduchotesnosť spoja na oboch koncoch. Existuje aj alternatívna verzia s upevňovacím soklom (určená na priame ukotvenie do konštrukcie stropu alebo priečky), táto varianta 0020176826 je však flexibilnejšia na použitie, pretože sa dá umiestniť kdekoľvek na trase hadice bez nutnosti pevného kotvenia – vhodná je najmä tam, kde je koleno situované vo voľnom priestore medzi stropnými väzníkmi alebo v inštalačnej medzere podhľadu, kde už samotná hadica so sťahovacími páskami zabezpečí dostatočnú stabilitu polohy.

Rovnako ako pri ostatných tvarovkách radu 75/62 mm je aj toto koleno vyrobené z pevného plastu s hladkým vnútorným povrchom, ktorý minimalizuje víriace prúdenie vzduchu v mieste zmeny smeru a tým aj hlukovú záťaž a tlakovú stratu. Pevný tvarovaný diel je z hľadiska aerodynamiky vždy výhodnejší než ohnutie samotnej flexibilnej hadice do rovnakého uhla, pretože vlnitá stena ohybnej hadice v mieste ostrého ohybu spôsobuje výrazne vyššiu turbulenciu prúdenia a tým aj vyšší hluk a vyššiu spotrebu energie ventilátora potrebnú na prekonanie zvýšeného odporu.

Prečo použiť pevné koleno namiesto ohnutia hadice

Mnohí menej skúsení montéri sa v snahe ušetriť pokúšajú viesť zmeny smeru priamo ohnutím samotnej ohybnej hadice. Výrobca aj odborná montážna prax však jednoznačne odporúčajú použiť na každú zmenu smeru väčšiu ako približne 30° pevné koleno z tejto ponuky. Dôvody sú tri:

• Zachovanie prierezu – ohybná hadica sa pri ostrom ohybe na vnútornej strane oblúka mierne zalomí a zúži svoj priestor prúdenia, čím lokálne vzniká zúženie, ktoré funguje ako škrtiaci prvok a zvyšuje tlakovú stratu vetvy nad rámec projektovaných hodnôt.
• Nižší hluk – hladký vnútorný povrch pevného kolena spôsobuje výrazne menej turbulencií ako zvlnená stena flexibilnej hadice v ohybe, čo sa priamo prejavuje na akustickom komforte v obytných miestnostiach, najmä v spálňach a obývacích izbách, kde sa kladie dôraz na tichú prevádzku vetrania.
• Dlhšia životnosť – opakovane namáhaná ohybná hadica v mieste ostrého zalomenia je náchylnejšia na mechanické poškodenie alebo trhliny vo vlnitej stene v priebehu rokov prevádzky, zatiaľ čo pevné koleno si zachováva svoj tvar aj vlastnosti prakticky bez opotrebenia po celú dobu životnosti systému.

Montáž kolena do rozvodu

Montáž je jednoduchá – oba konce kolena majú hrdlo s rovnakým vonkajším priemerom, na ktoré sa nasunie hadica až po zaisťovací výstupok a následne sa zaistí sťahovacou páskou alebo objímkou. Dôležité je dbať na to, aby tesniaci krúžok na hrdle ostal na svojom mieste a nebol pri nasúvaní hadice posunutý alebo poškodený – v takom prípade by mohla vzniknúť netesnosť spoja. Pri vedení trasy s viacerými zmenami smeru odporúčame vždy zvoliť čo najkratšiu a najpriamejšiu cestu, keďže každé ďalšie koleno pridáva do vetvy dodatočný tlakový odpor. Ak trasa vyžaduje zmenu smeru o iný uhol ako 90° (napríklad 45°), je vhodné poradiť sa s projektantom alebo dodávateľom o alternatívnom vedení trasy, keďže tento konkrétny diel je určený špecificky pre pravouhlú zmenu smeru.

Kompatibilita a súvisiace diely

Koleno 0020176826 je kompatibilné so všetkými dielmi radu 75/62 mm v sortimente Vaillant recoVAIR – teda s flexibilnou hadicou (kód 0020180824, dodávanou v 40 m balení), s adaptérmi na pripojenie k rozdeľovaču (priamymi aj 90°, napríklad kód 0020176829), so spojkami na predĺženie rovnej trasy (kód 0020176831) aj s koncovými kusmi pre napojenie na výustky s priemerom DN 125 (kód 0020176832). Vďaka tejto plnej kompatibilite je možné z jednotlivých dielov zostaviť rozvod presne podľa dispozície konkrétnej stavby, bez potreby akýchkoľvek improvizovaných riešení či rezania a lepenia neoriginálnych komponentov.

Optimalizácia trasy rozvodu z pohľadu projektanta

Pri návrhu trasy rozvodu vzduchotechniky je vhodné dodržiavať zásadu čo najmenšieho počtu zmien smeru na jednu vetvu – ideálne maximálne 2 až 3 kolená medzi rozdeľovačom a výustkou. Vyšší počet kolien výrazne zvyšuje celkovú tlakovú stratu vetvy, čo sa prejaví buď znížením skutočného prietoku vzduchu do danej miestnosti oproti projektovanej hodnote, alebo nutnosťou kompenzovať tento pokles zvýšením otáčok ventilátora jednotky recoVAIR, čo vedie k vyššej spotrebe elektrickej energie a vyššej hlučnosti celého systému. Tam, kde sa vyššiemu počtu zmien smeru nedá vyhnúť (napríklad v zložitejších pôdorysoch s mnohými priečkami a stropnými nosníkmi), odporúčame kompenzovať to skrátením dĺžky danej vetvy alebo miernym predimenzovaním priemeru potrubia, ak to dispozícia umožňuje.

Údržba

Pevné koleno prakticky nevyžaduje údržbu okrem príležitostnej kontroly tesniacich krúžkov na oboch koncoch, ideálne pri každej výmene filtrov jednotky recoVAIR. Ak je koleno umiestnené na ľahko prístupnom mieste (napríklad v revíznom otvore podhľadu), odporúčame raz za niekoľko rokov vizuálne skontrolovať aj vnútorný povrch, či nedošlo k usadeniu prachu, ktorý by mohol naznačovať nedostatočnú filtráciu privádzaného alebo odvádzaného vzduchu.

Časté otázky (FAQ)

Materiál, odolnosť a životnosť

Teleso kolena je vyrobené z rázovo odolného plastu, ktorý znáša bez deformácie bežný rozsah teplôt vyskytujúci sa v podkroví, v inštalačnej šachte alebo v priestore nad podhľadom – teda približne od -20 °C v extrémnych zimných podmienkach nevykurovaného podkrovia až po +60 °C v lete pri priamom slnečnom žiarení na strešnú konštrukciu. Plast je zároveň odolný voči UV žiareniu v rozsahu, aký sa v skrytých inštalačných priestoroch reálne vyskytuje, a nepodlieha krehnutiu ani farebným zmenám po rokoch prevádzky. Tesniace krúžky sú vyrobené z pružného elastoméru, ktorý si zachováva tesniace vlastnosti v širokom teplotnom rozsahu a je odolný aj voči miernej vlhkosti kondenzátu, ktorý sa môže príležitostne vyskytnúť na odvodnej vetve v chladnejších mesiacoch.

Vzhľadom na uzavretú konštrukciu rozvodu (potrubie je vedené v skrytých priestoroch a nie je vystavené priamemu mechanickému namáhaniu ani povetrnostným vplyvom) je reálna životnosť pevných tvaroviek vrátane tohto kolena porovnateľná so životnosťou samotnej stavby, teda niekoľko desiatok rokov. Výmena je potrebná spravidla len v prípade mechanického poškodenia pri stavebných úpravách alebo pri celkovej rekonštrukcii rozvodu vzduchotechniky.

Typické umiestnenie v pôdoryse domu

V praxi sa kolená 75/62 mm najčastejšie vyskytujú na miestach, kde trasa rozvodu musí obísť stropný väzník, prechádza z jedného modulu priestoru medzi krokvami do druhého, alebo kde je potrebné zmeniť z vodorovného vedenia v podhľade na zvislé vedenie smerom nadol k stenovej či stropnej výustke v konkrétnej miestnosti. Pri rodinných domoch s viacerými poschodiami sa kolená bežne vyskytujú aj pri prechode rozvodu medzi podlažiami cez inštalačnú šachtu. Presný počet a umiestnenie kolien na konkrétnej stavbe určuje projekt vzduchotechniky vypracovaný na základe pôdorysu a konštrukčného riešenia stropov a priečok.

Pre koho je tento produkt určený

Koleno 0020176826 je nevyhnutnou súčasťou výbavy každej inštalatérskej firmy realizujúcej rozvody riadeného vetrania Vaillant recoVAIR, keďže takmer žiadna reálna trasa v rodinnom dome alebo byte nevedie v jednej priamke. Rovnako je dôležité aj pre servisné organizácie pri opravách a úpravách existujúcich rozvodov a pre majiteľov nehnuteľností, ktorí si po rekonštrukcii dispozície potrebujú upraviť trasu vzduchotechniky. Vo všetkých prípadoch originálny diel zaručuje presnú kompatibilitu s ostatnými komponentmi systému a zachovanie záručných podmienok výrobcu.

Typické chyby pri montáži kolena a ako sa im vyhnúť

Medzi najčastejšie nedostatky, ktoré servisní technici nachádzajú pri kontrole existujúcich inštalácií, patrí použitie kolena namiesto flexibilného ohybu na miestach, kde by postačovalo mierne prirodzené prehnutie hadice bez zmeny prierezu (čím sa zbytočne navyšuje počet spojov, a teda aj potenciálnych miest netesnosti), alebo naopak – snaha nahradiť koleno ostrým ohybom samotnej hadice tam, kde by mal byť použitý pevný tvarovaný diel. Ďalšou bežnou chybou je nedostatočné zaistenie sťahovacej pásky na hrdle, čo časom pri vibráciách ventilátora alebo tepelnej rozťažnosti materiálu môže viesť k čiastočnému vysunutiu hadice z hrdla a vzniku netesnosti. Odporúčame preto pri montáži vždy použiť kvalitnú sťahovaciu pásku s dostatočnou šírkou (napríklad z ponuky fixačných pások Vaillant, kód 0020231957) a po dotiahnutí vizuálne skontrolovať, že hadica je nasunutá až po zaisťovací výstupok hrdla na oboch stranách kolena.

Vplyv na akustický útlm systému

Okrem zmeny smeru prúdenia vzduchu plní pevné koleno v systéme aj čiastočnú funkciu akustického prvku – zmena smeru prúdenia spôsobuje mierny rozptyl a útlm zvukových vĺn šíriacich sa potrubím od ventilátora jednotky recoVAIR smerom k výustke v miestnosti. Tento efekt je síce druhotný v porovnaní s hlavnými tlmiacimi prvkami systému (samotnou dĺžkou ohybnej hadice a prípadnými tlmičmi hluku), no pri správnom návrhu trasy s primeraným počtom zmien smeru prispieva k celkovému akustickému komfortu vo vetraných miestnostiach. Naopak úplne priama trasa bez jediného kolena môže v niektorých prípadoch prenášať hluk ventilátora efektívnejšie než trasa s jednou až dvomi miernymi zmenami smeru – ide však o vedľajší efekt, ktorý by nemal byť dôvodom na umelé navyšovanie počtu kolien nad rámec skutočnej potreby danej dispozície.

Zhrnutie a obsah balenia

V balení nájdete jeden kus kolena s uhlom 90° pre potrubie 75/62 mm bez upevňovacieho soklu, vrátane tesniacich krúžkov na oboch koncoch. Ide o originálny doplnkový diel priamo od výrobcu Vaillant, určený na zmenu smeru vedenia ohybnej vzduchovej hadice v rozvodoch riadeného vetrania s rekuperáciou tepla radu recoVAIR. Pri väčších realizáciách odporúčame objednať viac kusov naraz, keďže potreba zmeny smeru sa v praxi vyskytuje na takmer každej vetve rozvodu – bežný rodinný dom so 4 až 6 vetvami rozvodu si spravidla vyžiada 8 až 15 kusov tohto kolena, v závislosti od zložitosti pôdorysu a konštrukcie stropov. Odporúčame preto pred objednávkou konzultovať presný počet potrebných kusov s projektantom alebo realizačnou firmou na základe schválenej projektovej dokumentácie vzduchotechniky, prípadne rovno so zohľadnením mierne vyššej rezervy pre prípad dodatočných úprav trasy priamo na stavbe.
