Vaillant recoVAIR koncový kus 2× 75/62 mm na DN 125
Kód: 0020176832Podrobný popis

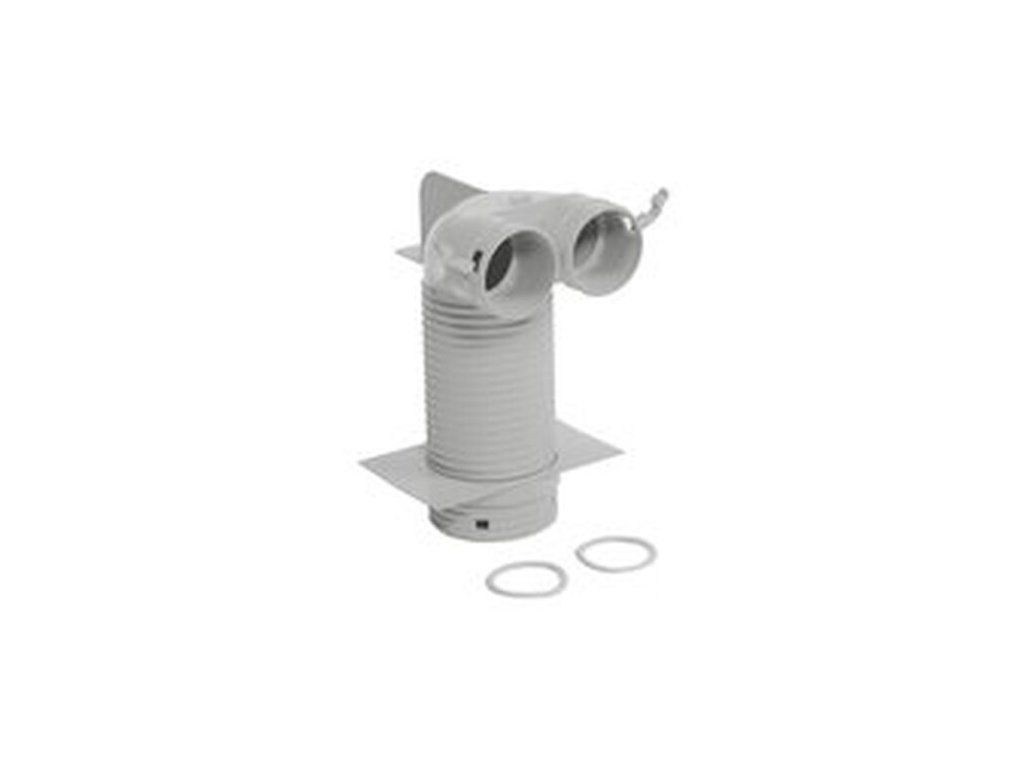

Koncový kus 2 x 75/62 mm na DN 125 (Vaillant recoVAIR, kód 0020176832)
Koncový kus 2 x 75/62 mm na DN 125 je originálny prechodový a spojovací diel systému rozvodov Vaillant recoVAIR, ktorý slúži na napojenie až dvoch samostatných vetiev ohybnej hadice s priemerom 75/62 mm na jeden spoločný ventilový prípoj s priemerom DN 125 mm. Tento prípoj DN 125 mm je štandardným rozhraním, na ktoré sa v systéme recoVAIR pripájajú stenové aj stropné výustky (prívodné aj odvodné), vrátane dizajnových krycích mriežok. Koncový kus tak funguje ako spojovací článok medzi "poslednou míľou" rozvodu vedeného tenšou hadicou 75/62 mm (typicky z rozdeľovača alebo zberača) a samotnou výustkou v miestnosti, ktorá má z konštrukčných aj estetických dôvodov väčší priemer 125 mm.
Miesto koncového kusu v celkovej koncepcii systému recoVAIR
Celý rozvod vzduchotechniky systému recoVAIR je možné rozdeliť na tri základné úseky: hlavnú trasu s väčším priemerom EPP potrubia (210/180 mm alebo 180/150 mm) vedúcu od samotnej jednotky recoVAIR k rozdeľovaču alebo zberaču, strednú trasu s menším priemerom potrubia 75/62 mm vedúcu od rozdeľovača k jednotlivým miestnostiam, a napokon koncové body pri výustkách v jednotlivých miestnostiach. Koncový kus 0020176832 patrí práve do tretej, koncovej kategórie a predstavuje prechod z tenšieho rozvodového potrubia na širší, štandardizovaný prípoj DN 125 mm, na ktorý sa pripája samotná viditeľná výustka. Pochopenie tejto trojstupňovej koncepcie pomáha pri orientácii v celom sortimente príslušenstva recoVAIR a pri správnom výbere potrebných dielov pre konkrétnu realizáciu.
Prečo sa spájajú práve dve hadice do jedného prípoja
Pri návrhu rozvodov riadeného vetrania s rekuperáciou tepla sa v mnohých prípadoch ukazuje ako výhodné rozdeliť požadovaný prietok vzduchu pre jednu miestnosť (napríklad väčšiu obývaciu izbu alebo kombinovaný obývací priestor s kuchyňou) do dvoch samostatných tenších vetiev namiesto jednej vetvy s väčším priemerom. Dôvodom je jednak jednoduchšie vedenie dvoch tenších hadíc v obmedzenom priestore podhľadu alebo v hrúbke stropnej konštrukcie (kde sa dve hadice s priemerom 75/62 mm vojdú aj tam, kam by sa jedna hadica s väčším priemerom nezmestila), jednak lepšie rozloženie tlakových strát medzi dve paralelné vetvy namiesto jednej. Práve na spojenie takýchto dvoch paralelných vetiev do jedného spoločného výustkového prípoja slúži tento koncový kus s dvomi vstupmi 75/62 mm a jedným výstupom DN 125 mm.
Konštrukcia a technické vyhotovenie
Koncový kus má telo s dvomi hrdlami s priemerom 75/62 mm na jednej strane (spravidla usporiadanými pod uhlom, napríklad v konfigurácii "90°" alebo v priamej línii podľa konkrétneho konštrukčného vyhotovenia) a jedným kruhovým prípojom s priemerom DN 125 mm na opačnej strane. Súčasťou dodávky je montážna doštička (upevňovacia platnička) na ukotvenie dielu do konštrukcie stropu, priečky alebo steny, ďalej tesniace krúžky na oboch vstupných hrdlách aj na výstupnom prípoji, a ochranné krytky slúžiace na dočasné utesnenie prípoja pred zaprášením počas stavebných prác pred definitívnym napojením výustky. Táto kombinácia dvoch tenších vstupov a jedného väčšieho výstupu robí z koncového kusu prakticky malý zberač integrovaný priamo pri výustke.
Montáž a umiestnenie v konštrukcii
Koncový kus sa montuje v mieste, kde sa má nachádzať výustka v miestnosti – teda buď na strope (pri stropných výustkách), alebo v stene (pri stenových výustkách). Montážna doštička umožňuje pevné ukotvenie dielu do nosnej konštrukcie (napríklad do OSB dosky podhľadu, do priečky alebo do debnenia stropu pred zaliatím betónu, ak ide o montáž do monolitického stropu). Obe hadice zo strany rozdeľovača sa nasunú na príslušné vstupné hrdlá a zaistia sťahovacími páskami, zatiaľ čo výstupný prípoj DN 125 mm zostáva pripravený na definitívne napojenie výustky – tá sa spravidla montuje až v neskoršej fáze výstavby, po dokončení povrchových úprav stropu alebo steny, aby nedošlo k jej znečisteniu alebo poškodeniu počas stavebných prác. Práve preto sa dodávajú ochranné krytky na prípoj DN 125 mm – tie zabránia vniknutiu prachu, malty alebo stavebnej drviny do potrubia počas obdobia medzi hrubou montážou rozvodov a finálnou montážou výustiek a podláh.
Kompatibilita s výustkami a mriežkami
Výstupný prípoj DN 125 mm tohto koncového kusu je kompatibilný s celým radom stenových, stropných aj podlahových výustiek Vaillant s rovnakým rozhraním, vrátane štandardných aj dizajnových krycích mriežok (napríklad dizajnová výustka s bielym prevedením, kód 0020197693, dostupná tiež v našej ponuke). Vďaka jednotnému rozhraniu DN 125 mm si zákazník môže dodatočne alebo pri rekonštrukcii zvoliť iný typ krycej mriežky (napríklad prejsť zo štandardného vyhotovenia na dizajnové) bez nutnosti zasahovať do samotného rozvodu potrubia za stropom alebo v stene – stačí vymeniť viditeľnú krycia časť výustky.
Prietokové parametre a dimenzovanie
Kombinácia dvoch vstupov 75/62 mm ústiacich do jedného výstupu DN 125 mm je navrhnutá tak, aby súčet prietokov z oboch vetiev nepresiahol kapacitu, ktorú dokáže výustka s priemerom 125 mm plynule a s nízkym hlukom odviesť do miestnosti alebo z nej. Presné dimenzovanie (teda akú kombináciu dĺžky vetiev, počtu kolien a požadovaného prietoku možno na tento koncový kus napojiť) je súčasťou projektu vzduchotechniky, ktorý zohľadňuje aj celkovú výkonovú krivku zvolenej jednotky recoVAIR. Vo všeobecnosti sa táto konfigurácia s dvomi vstupmi využíva pri miestnostiach s vyššou požadovanou výmenou vzduchu (napríklad obývacie izby, veľké spálne alebo kombinované obytné priestory), kde jedna tenšia vetva 75/62 mm by na dosiahnutie požadovaného prietoku vyžadovala nadmerne vysokú rýchlosť prúdenia a s tým spojený hluk.
Prečo zvoliť originálny diel Vaillant
Tento koncový kus je jedným z konštrukčne zložitejších dielov v rade príslušenstva 75/62 mm, keďže musí súčasne zaručiť tesnosť troch spojov (dva vstupy a jeden výstup), dostatočnú mechanickú pevnosť montážnej doštičky na uchytenie do stavebnej konštrukcie a zároveň hladké, aerodynamicky optimalizované vnútorné prúdenie zlučujúce dva vzduchové prúdy do jedného bez nadmernej turbulencie a hluku. Originálny diel Vaillant je na túto kombináciu funkcií špecificky navrhnutý a testovaný výrobcom v rámci celého systému recoVAIR, čo pri improvizovanom alebo univerzálnom riešení nie je možné garantovať.
Typické chyby pri montáži
Medzi časté chyby patrí nedostatočné upevnenie montážnej doštičky do konštrukcie, čo môže pri dodatočnej montáži výustky (kedy sa na prípoj DN 125 mm vyvíja mierny tlak pri zasúvaní krycej mriežky) spôsobiť uvoľnenie alebo posunutie celého koncového kusu v konštrukcii stropu. Ďalšou chybou je zabudnutie ochranných krytiek na prípoji DN 125 mm počas hrubých stavebných prác, čo môže viesť k zaneseniu potrubia prachom alebo stavebnou drvinou, ktorá sa následne ťažko odstraňuje bez rozobratia časti rozvodu. Odporúčame preto krytky ponechať na mieste až do fázy, keď je priestor okolo výustky definitívne dokončený a pripravený na montáž krycej mriežky.
Údržba
Po dokončení montáže výustky vyžaduje koncový kus len minimálnu údržbu – príležitostnú kontrolu tesniacich krúžkov na vstupných aj výstupnom prípoji pri pravidelnej výmene filtrov jednotky recoVAIR. Keďže ide o diel skrytý v konštrukcii stropu alebo steny, jeho priama kontrola je možná len cez revízny otvor alebo pri demontáži krycej mriežky výustky – v prípade podozrenia na netesnosť (napríklad pri poklese prietoku vzduchu na danej výustke oproti projektovanej hodnote) odporúčame kontrolu zveriť servisnému technikovi.
Časté otázky (FAQ)
Musím na koncový kus napojiť vždy obe hadice, alebo stačí jedna?
Koncový kus je navrhnutý na napojenie až dvoch vetiev, no pri nižšom požadovanom prietoku pre danú miestnosť je možné napojiť aj len jednu hadicu, pričom druhý vstup sa uzavrie originálnou zátkou (dostupnou samostatne v sortimente príslušenstva pre nízkoprofilové rozdeľovače). Konkrétne riešenie by však malo vychádzať z projektu vzduchotechniky, ktorý určuje, či daná miestnosť vyžaduje jednu alebo dve vetvy.
Aký typ výustky sa na tento koncový kus pripája?
Prípoj DN 125 mm je kompatibilný so všetkými štandardnými aj dizajnovými stenovými, stropnými a podlahovými výustkami Vaillant s rovnakým rozhraním, vrátane bielej dizajnovej výustky s pozdĺžnou perforáciou (kód 0020197693). Výber konkrétneho typu výustky závisí od estetických preferencií a od typu miestnosti.
Kedy sa koncový kus montuje počas výstavby?
Koncový kus sa montuje spolu s hrubým rozvodom potrubia, teda spravidla pred zateplením a montážou podhľadu alebo pred zaliatím stropu. Samotná krycia výustka sa montuje až v neskoršej fáze, po dokončení povrchových úprav, aby sa predišlo jej znečisteniu alebo poškodeniu počas stavebných prác.
Čo ak mi ochranná krytka na prípoji DN 125 mm chýba alebo sa stratí?
Odporúčame prípoj dočasne prekryť napríklad páskou alebo igelitom, aby sa zabránilo vniknutiu prachu do potrubia počas ďalších stavebných prác. Náhradné ochranné krytky je možné dokúpiť aj samostatne u dodávateľa, prípadne konzultovať s naším zákazníckym servisom dostupnosť náhradného dielu.
Je možné koncový kus použiť aj pre potrubie s iným priemerom ako 75/62 mm?
Nie, vstupné hrdlá tohto konkrétneho koncového kusu sú navrhnuté výhradne pre priemer 75/62 mm. Pre systémy s plochým potrubím (52 x 132 mm) alebo väčším EPP potrubím existujú v sortimente Vaillant samostatné varianty koncových kusov s príslušnými rozmermi.
Rozdiel medzi uhlovým a priamym vyhotovením koncového kusu
Vaillant ponúka tento koncový kus s dvomi vstupmi 75/62 mm a výstupom DN 125 mm aj v priamom vyhotovení (kde je výstupný prípoj v jednej osi s telom dielu, vhodné pre montáž priamo nad alebo pod výustkou vo vodorovnom strope), aj v uhlovom vyhotovení 90° (aké ponúka tento produkt), ktoré je vhodnejšie tam, kde rozvod prichádza po strope vodorovne a výustka je situovaná na jeho ploche kolmo nadol alebo v prípade stenovej výustky vodorovne z boku. Voľba medzi oboma variantmi vychádza z konkrétnej dispozície danej miestnosti a zo smeru, akým je vedený hlavný rozvod k danému koncovému bodu – projektant vzduchotechniky preto pri spracovaní projektu určí, ktorý z oboch variantov je pre konkrétne miesto vhodnejší.
Odvod kondenzátu pri odvodných vetvách
Pri odvodných (odsávacích) vetvách rozvodu, teda tam, kde sa znečistený vzduch z miestnosti odvádza smerom k jednotke recoVAIR, môže v chladnejších mesiacoch dochádzať k miernej kondenzácii vodnej pary na vnútornom povrchu potrubia, najmä v úsekoch vedených cez nevykurované priestory. Systém recoVAIR preto v niektorých konfiguráciách počíta aj so samostatným odvodňovacím prvkom (suchým sifónom) v mieste jednotky, ktorý zachytáva prípadný kondenzát z celého odvodného rozvodu. Samotný koncový kus pri výustke nie je určený na zachytávanie kondenzátu, no jeho tesné a správne smerované napojenie (bez miestneho poklesu, v ktorom by sa mohla voda hromadiť) prispieva k tomu, aby prípadný kondenzát plynulo stekal smerom k jednotke, kde je zachytený predpísaným spôsobom.
Estetické a praktické hľadisko pri výbere polohy montáže
Keďže koncový kus určuje presnú polohu budúcej výustky v miestnosti, jeho umiestnenie je potrebné starostlivo naplánovať už vo fáze hrubej montáže rozvodov, v súlade s budúcim rozmiestnením nábytku, svietidiel a ďalších prvkov interiéru. Dodatočná zmena polohy výustky po dokončení stropu alebo steny je spravidla výrazne komplikovanejšia a nákladnejšia než jej správne naplánovanie vopred, preto odporúčame pred montážou rozvodov dôkladne skoordinovať polohu všetkých výustiek s architektom alebo dizajnérom interiéru, najmä pri viditeľných stropných výustkách v reprezentatívnych miestnostiach.
Pre koho je tento produkt určený
Koncový kus 0020176832 je určený predovšetkým montážnym firmám realizujúcim rozvody riadeného vetrania s rekuperáciou tepla v novostavbách, kde projekt počíta s napojením dvoch tenších vetiev na jednu výustku vo väčšej alebo kombinovanej miestnosti. Je vhodný aj pre servisné organizácie pri rekonštrukciách alebo úpravách existujúcich rozvodov, kde sa mení počet alebo trasovanie vetiev smerujúcich k danej výustke. Vzhľadom na technickú náročnosť správneho dimenzovania (súčet prietokov, umiestnenie v konštrukcii, výber vhodnej výustky) odporúčame montáž vždy konzultovať s projektantom vzduchotechniky.
Materiál a mechanická odolnosť
Telo koncového kusu je vyrobené z odolného plastu s dostatočnou hrúbkou steny, aby uniesol mechanické namáhanie pri zasúvaní krycej mriežky výustky aj pri prípadnom miernom pnutí konštrukcie stropu počas sadania novostavby v prvých rokoch po dokončení. Montážna doštička je dimenzovaná tak, aby udržala hmotnosť celého dielu vrátane napojených hadíc a prípadnej výustky bez potreby dodatočného podopretia, pokiaľ je správne ukotvená do nosnej konštrukcie skrutkami vhodnými pre daný typ podkladu (sadrokartón, OSB doska, murivo alebo drevená konštrukcia krovu).
Zhrnutie a obsah balenia
V balení nájdete jeden kus koncového dielu s dvomi vstupmi 75/62 mm a jedným výstupom DN 125 mm, vrátane montážnej doštičky, tesniacich krúžkov na všetkých prípojoch a ochranných krytiek na výstupný prípoj. Ide o originálny diel priamo od výrobcu Vaillant, určený na napojenie výustky riadeného vetrania s rekuperáciou tepla v systéme recoVAIR na dve samostatné vetvy rozvodu. Pri objednávke odporúčame zohľadniť presný počet výustiek s dvojitým napojením podľa projektu vzduchotechniky a zvoliť správne vyhotovenie (uhlové alebo priame) podľa konkrétnej dispozície danej miestnosti, aby sa predišlo dodatočným úpravám priamo na stavbe.
Dodatočné parametre
| Kategória: | príslušenstvo k jednotkám Vaillant recoVAIR |
|---|---|
| Záruka: | 2 roky |
| Typ produktu: | Koncový/prechodový diel – 2× vstup na 1× výstup |
| Vstupný prierez: | 2 × 75/62 mm |
| Výstupný prípoj: | DN 125 mm |
| Súčasť balenia: | Montážna doštička, tesniace krúžky, ochranné krytky |
| Materiál: | Odolný plast |
| Použitie: | Napojenie výustky na dve paralelné vetvy rozvodu (miestnosti s vyšším prietokom) |
| Kompatibilné systémy: | Vaillant recoVAIR VAR 60/4, 150/4, 260/4, 360/4 |
| Výrobca: | Vaillant |
| Krajina pôvodu: | Nemecko / EÚ (koncern Vaillant Group) |
| Dodávateľ: | WINTNER s.r.o. |
| Záruka: | 2 roky |
