Vaillant uniSTOR VIH R 300

Podrobný popis

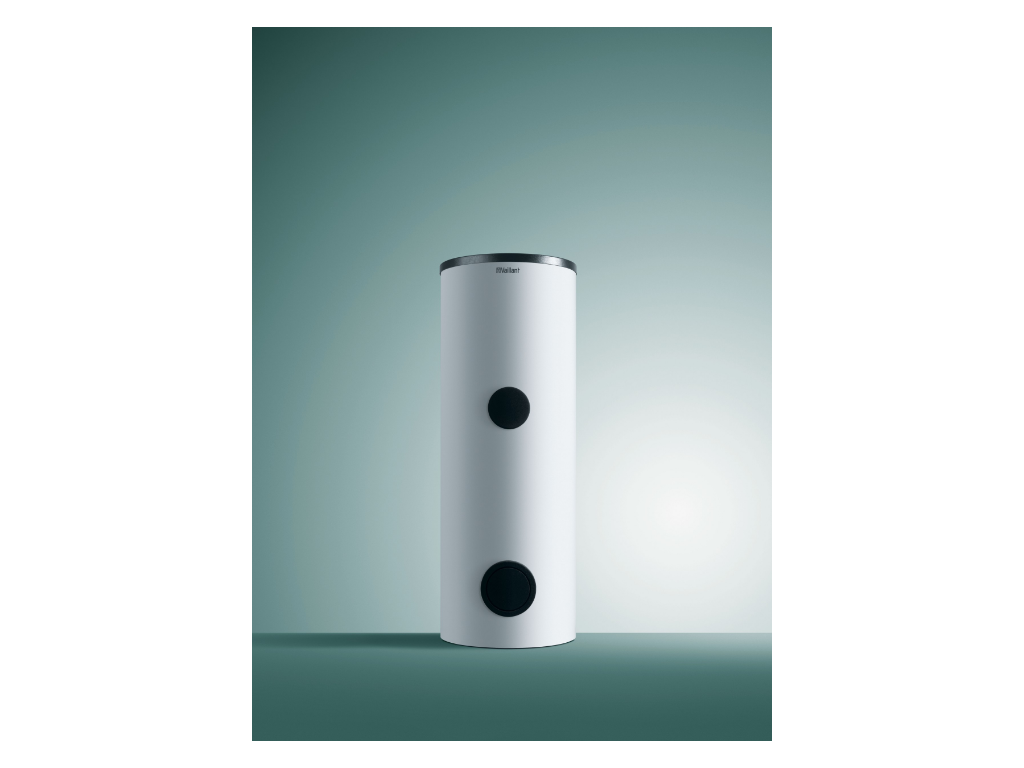

Vaillant uniSTOR VIH R 300 – veľkoobjemový stacionárny zásobník teplej vody, 300 litrov

Vaillant uniSTOR VIH R 300 patrí do radu veľkoobjemových valcových zásobníkov VIH R 300/400/500, ktoré sú konštrukčne odlišné od menších modelov 120/150/200 l – namiesto nízkeho širokého tvaru majú vysoký úzky valcový tvar s priemerom iba okolo 660 mm, vďaka čomu zaberajú v kotolni relatívne malú pôdorysnú plochu napriek veľkému objemu. Zásobník je určený predovšetkým pre stacionárne (liatinové aj oceľové) kotly Vaillant radu VK, ale je možné ho pripojiť aj k iným zdrojom tepla s vhodným výkonom. Ohrev teplej úžitkovej vody je nepriamy – vo vnútri nádoby je umiestnená veľkoplošná vykurovacia špirála napojená na okruh vykurovacej vody, ktorá zabezpečuje priebežný dohrev na požadovanú teplotu bez potreby vlastnej elektrickej energie zásobníka.

Objem 300 litrov je určený pre objekty s vyššou alebo nárazovo veľmi vysokou spotrebou teplej vody – väčšie rodinné domy s viacerými kúpeľňami, bytové domy s centrálnou prípravou TÚV, prevádzky verejného stravovania, ubytovacie zariadenia, ambulancie alebo iné hospodárske a zdravotnícke prevádzky, kde je dôležité mať vždy dostatočnú zásobu teplej vody pripravenú na okamžité použitie.

Technické charakteristiky

Konštrukcia a vnútorné vybavenie

Vnútorná nádoba je vyrobená z oceľového plechu so smaltovaným (glazovaným) vnútorným povrchom, ktorý dlhodobo odoláva korozívnemu pôsobeniu vody. Ako doplnkovú ochranu má zásobník vstavanú horčíkovú obetovanú anódu, ktorá sa pri prevádzke postupne spotrebúva a chráni tak samotnú oceľovú stenu nádoby pred koróziou – jej stav je potrebné pravidelne kontrolovať cez revízny (kontrolný) otvor s priemerom 120 mm, ktorý zároveň slúži aj na kontrolu a prípadné čistenie vnútra nádoby od usadenín. Vo vnútri je umiestnená veľkoplošná vykurovacia špirála s teplovýmennou plochou 1,6 m², ktorá pri prietoku vykurovacej vody 2,0 m³/h a tlakovej strate 7,5 kPa dosahuje trvalý výkon až 1 130 l/h (zodpovedá tepelnému výkonu približne 46 kW) – teda výrazne viac, než dokážu poskytnúť menšie modely radu uniSTOR VIH R 120/150/200.

Dôležitou vlastnosťou tohto radu je aj prítomnosť samostatnej prírubovej prípojky G1½" určenej na voliteľné zabudovanie elektrickej vykurovacej špirály (dopredaj samostatne, pozri ponuku elektrických ohrevných špirál 2/4/6 kW alebo inteligentnej fotovoltickej verzie 0,5–3,5 kW) – táto možnosť je typická práve pre objemovú kategóriu 300–500 l a umožňuje v letnom období odstaviť vykurovací kotol úplne a ohrievať teplú vodu čisto elektricky, prípadne využívať prebytky z fotovoltickej elektrárne.

Montáž

Zásobník sa inštaluje ako stacionárna jednotka na podlahe kotolne alebo technickej miestnosti, v blízkosti zdroja tepla. Vzhľadom na hmotnosť naplneného zásobníka (300 l vody plus hmotnosť nádoby, teda spolu výrazne cez 400 kg) je nevyhnutné umiestniť ho na dostatočne nosnú a rovnú podlahu, najlepšie na murovaný alebo betónový podklad. Pripojenie k zdroju tepla sa realizuje cez hrdlá R1" na strane vykurovacej vody, rozvody studenej a teplej vody sa napájajú tiež cez R1" pripojenia, cirkulácia cez R¾". Súčasťou správnej inštalácie je poistný ventil zodpovedajúci prevádzkovému tlaku 1,0 MPa a jeho bezpečné odvedenie, ako aj dostatočný voľný priestor okolo revízneho otvoru a prípadnej elektrickej patróny pre budúci servis.

Pre optimálne riadenie teploty a času ohrevu sa odporúča doplniť reguláciu s možnosťou nastavenia teploty teplej vody v rozsahu 40 – 70 °C a s ekvitermnou reguláciou kotla v závislosti od vonkajšej teploty – takáto regulácia zvyšuje hospodárnosť prevádzky najmä v letných mesiacoch, keď nie je potrebný vysoký výkon na vykurovanie priestorov, ale iba na prípravu teplej vody.

Pre koho je tento zásobník vhodný

Objem 300 l z radu VIH R 300/400/500 je vhodný pre:

• väčšie rodinné domy s viacerými kúpeľňami a vysokou súčasnou spotrebou,
• bytové domy s centrálnou kotolňou a spoločnou prípravou TÚV pre viac bytových jednotiek,
• menšie prevádzkové a ubytovacie zariadenia (penzióny, ordinácie, prevádzky služieb) s nárazovo vysokým odberom,
• domácnosti plánujúce v budúcnosti doplnenie fotovoltiky a elektrického dohrevu teplej vody z prebytkov výroby.

Ak je vaša spotreba nižšia, zvážte radšej menšie modely radu uniSTOR VIH R 120/150/200, ktoré majú výhodnejší pomer ceny a rozmerov pre bežnú domácnosť do 4–5 osôb. Naopak, pri vyšších nárokoch alebo plánovanej fotovoltike odporúčame zvážiť rovno objem 400 alebo 500 litrov, prípadne kombináciu s inteligentnou elektrickou špirálou už pri prvotnej inštalácii, aby sa predišlo neskorším dodatočným úpravám rozvodov.

Prepojenie s kaskádou kotlov a rozdeľovačmi

Pri väčších inštaláciách, napríklad v bytových domoch alebo prevádzkach s vyšším nárokom na výkon, sa zásobník uniSTOR VIH R 300 často zapája do systému s rozdeľovačom vykurovacej vody a prípadne aj s kaskádou dvoch alebo viacerých kotlov Vaillant. V takomto zapojení funguje zásobník ako centrálny bod prípravy TÚV, zatiaľ čo samotné vykurovanie priestorov je riadené nezávisle cez vlastné vykurovacie okruhy. Tento typ zapojenia sa oplatí konzultovať s projektantom vykurovania, ktorý navrhne správne hydraulické oddelenie okruhov (napríklad pomocou hydraulického vyrovnávača dynamických tlakov) tak, aby príprava teplej vody mala vždy prioritu pred vykurovaním, čo je bežná a odporúčaná prax pri návrhu takýchto systémov.

Kompatibilita

Zásobník je primárne určený pre stacionárne liatinové kotly Vaillant radu VK, no vďaka univerzálnym závitovým pripojeniam (R1" na vykurovacej aj úžitkovej strane) ho možno pripojiť aj k iným zdrojom tepla vhodného výkonu, vrátane starších existujúcich kotolní pri rekonštrukcii. Nezávislosť od elektrickej energie (pokiaľ nie je doplnená voliteľná elektrická špirála) znamená, že zásobník funguje spoľahlivo aj pri výpadku elektriny, kým beží zdroj tepla.

Bezpečnosť

Nevyhnutnou súčasťou inštalácie je poistný ventil dimenzovaný na max. prevádzkový tlak 1,0 MPa s bezpečným odvodom pretlakovej vody, napríklad do podlahovej vpuste. Teplotu teplej vody odporúčame nastaviť na termostate zdroja tepla na 55–60 °C z hygienických aj energetických dôvodov, s doplnením termostatického zmiešavacieho ventilu na výstupe pre bezpečnú teplotu pri odbernom mieste.

Údržba

Pravidelná ročná údržba by mala zahŕňať kontrolu stavu horčíkovej anódy cez revízny otvor, kontrolu tesnosti prírubového uzáveru a poistného ventilu, prípadné odkalenie dna nádoby od usadenín z vodovodnej siete (najmä v oblastiach s tvrdšou vodou) a kontrolu izolácie plášťa. Pri správnej údržbe dosahujú smaltované zásobníky Vaillant životnosť 15 a viac rokov.

Súčasti dodávky

Dodávka zahŕňa smaltovanú valcovú nádobu s vstavanou vykurovacou špirálou, horčíkovou anódou, tepelnou izoláciou a vonkajším plášťom, ponornú jímku pre teplotné čidlo, revízny otvor s krytom a pripojovacie hrdlá s vyznačenými rozmermi závitov. Elektrická vykurovacia špirála, montážna príruba, poistný ventil, prepojovacie súpravy ku konkrétnemu kotlu a regulačné príslušenstvo sa dodávajú samostatne podľa potrieb konkrétnej inštalácie.

Prečo si vybrať práve tento model

uniSTOR VIH R 300 kombinuje veľký objem, kompaktný valcový tvar s malým pôdorysom, vysoký trvalý výkon 46 kW a možnosť neskoršieho doplnenia o elektrický dohrev – ideálne riešenie pre náročnejšie objekty, ktoré potrebujú spoľahlivú a veľkokapacitnú prípravu teplej vody bez kompromisov v komforte, aj pri súbežnom odbere na viacerých miestach naraz.

Porovnanie s väčšími modelmi radu (400 a 500 l)

Rad veľkoobjemových zásobníkov Vaillant sa okrem 300-litrovej verzie vyrába aj v objemoch 400 a 500 litrov, pričom všetky tri zdieľajú rovnaký konštrukčný princíp aj rovnaký typ prípojok. Model 400 l má nižšiu, ale širšiu konštrukciu (výška cca 1 470 mm, priemer nádoby 650 mm) s teplovýmennou plochou špirály zhodnou s 300-litrovým modelom (1,6 m²) a rovnakým trvalým výkonom 46 kW – ide teda v praxi o rovnaký výmenník v objemovo väčšej nádobe, čo je výhodné, ak potrebujete väčšiu zásobu vody, ale nie nutne vyšší okamžitý výkon. Model 500 l má už výkonnejší výmenník s plochou 2,1 m² a trvalým výkonom až 62 kW (1 523 l/h), a je určený pre objekty s najvyššími nárokmi na súčasný odber teplej vody na mnohých miestach naraz. Voľba medzi 300, 400 a 500 litrami by mala vychádzať predovšetkým z počtu užívateľov, počtu súčasne používaných odberných miest a dostupného priestoru v kotolni – 300-litrový model je pritom najuniverzálnejšou a najčastejšie volenou veľkosťou tejto kategórie.

Kombinácia s elektrickým dohrevom a fotovoltikou

Jednou z hlavných výhod radu VIH R 300/400/500 oproti menším modelom 120/150/200 l je práve možnosť doplnenia o voliteľnú elektrickú vykurovaciu špirálu cez prírubovú prípojku G1½". V ponuke atria.sk nájdete dve varianty tohto príslušenstva – klasickú prepínateľnú špirálu s výkonom 2, 4 alebo 6 kW určenú na jednoduchý letný dohrev bez potreby prevádzky kotla, a inteligentnú verziu s reguláciou spotreby energie v rozsahu 0,5 – 3,5 kW, ktorá je špeciálne navrhnutá na spoluprácu s domácou fotovoltickou elektrárňou – prebytočnú vyrobenú elektrickú energiu totiž namiesto predaja do siete za nízku výkupnú cenu premení priamo na teplo v zásobníku teplej vody, čím sa zvyšuje miera vlastnej spotreby fotovoltiky a skracuje sa návratnosť investície do solárnych panelov. Obe verzie špirály sa montujú do rovnakej príruby G1½" pomocou samostatne dostupnej montážnej príruby.

Energetická trieda a hospodárnosť

Zásobníky tohto radu dosahujú pri kvalitnej polyuretánovej izolácii s hrúbkou okolo 75 mm energetickú triedu B pre statické straty (podľa štítkovania energetickej efektívnosti pre zásobníky teplej vody), čo pri objeme 300 l predstavuje veľmi dobrý pomer medzi kapacitou a tepelnými stratami. V praxi to znamená, že aj pri prerušovanom nočnom dohreve alebo dlhších obdobiach bez odberu zostávajú prevádzkové náklady na udržiavanie teploty v zásobníku na rozumnej úrovni v porovnaní s celkovou spotrebou energie väčšej domácnosti alebo prevádzky.
