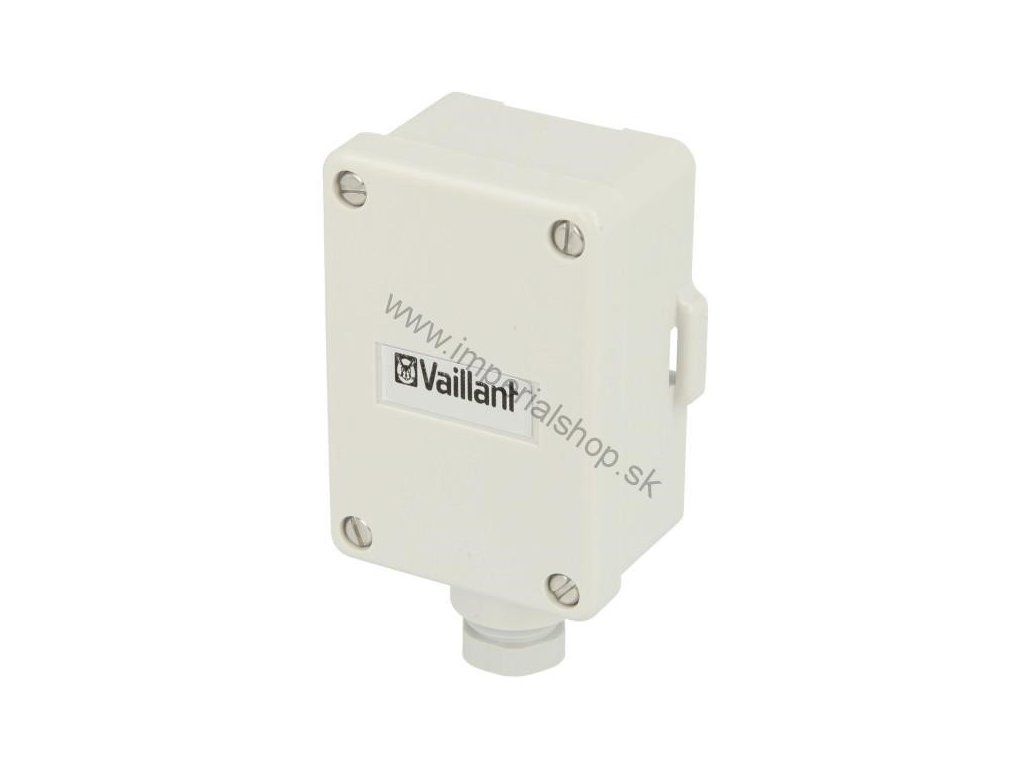

Vaillant vonkajší snímač k ekvitermickým reguláciám
Kód: 0020266791Podrobný popis
Vaillant vonkajší snímač k ekvitermickým reguláciám
Vonkajší snímač teploty je základným, no nevyhnutným komponentom každej ekvitermickej (počasím riadenej) regulácie vykurovania Vaillant. Jeho úlohou je nepretržite merať aktuálnu vonkajšiu teplotu a túto hodnotu odovzdávať systémovému alebo izbovému regulátoru (napríklad multiMATIC, sensoCOMFORT, calorMATIC alebo staršie regulátory radu VRC), ktorý na jej základe podľa nastavenej ekvitermickej krivky určuje optimálnu teplotu vykurovacej vody smerujúcej do radiátorov alebo podlahového vykurovania. Čím nižšia je vonkajšia teplota, tým vyššiu teplotu vykurovacej vody regulátor požaduje, a naopak - pri miernejšom počasí sa teplota vykurovacej vody znižuje, čím sa predchádza zbytočnému prekurovaniu a plytvaniu energiou.
Tento konkrétny model je štandardným (nie DCF) vonkajším snímačom pripájaným k regulátoru dvojvodičovým elektrickým prepojením, bez integrovaného príjmu rádiového časového signálu DCF - pre aplikácie vyžadujúce aj automatické nastavovanie presného času cez signál DCF je vo Vaillant sortimente k dispozícii samostatný variant snímača s touto funkciou navyše.
Hlavné technické vlastnosti
- Vonkajší teplotný snímač pre ekvitermické (počasím riadené) regulácie vykurovania Vaillant.
- Jednoduché dvojvodičové elektrické pripojenie k regulátoru, bez potreby zložitého zapojenia.
- Konštrukcia určená pre vonkajšie použitie - odolnosť voči poveternostným vplyvom (dážď, mráz, UV žiarenie).
- Kompatibilný so širokou paletou regulátorov Vaillant s podporou ekvitermickej regulácie (multiMATIC, sensoCOMFORT, calorMATIC, staršie rady VRC).
- Kompaktné, nenápadné vyhotovenie vhodné na montáž na fasádu.
- Rýchle uvedenie do prevádzky bez potreby zložitého nastavovania - stačí správne fyzické umiestnenie a pripojenie.
Ako funguje ekvitermická regulácia s vonkajším snímačom
Ekvitermická regulácia je založená na princípe, že požadovaná teplota vykurovacej vody sa neurčuje na základe pevne nastavenej hodnoty, ale dynamicky sa prispôsobuje aktuálnej vonkajšej teplote podľa vopred definovanej krivky (tzv. ekvitermickej alebo vykurovacej krivky). Táto krivka vyjadruje vzťah medzi vonkajšou teplotou a požadovanou teplotou vykurovacej vody, pričom jej sklon a posun je možné nastaviť podľa tepelnoizolačných vlastností konkrétneho objektu a typu vykurovacej sústavy (radiátory vyžadujú spravidla vyššie teploty vody než podlahové vykurovanie).
Vonkajší snímač neustále meria skutočnú vonkajšiu teplotu a túto hodnotu odosiela regulátoru, ktorý na jej základe priebežne prepočítava a upravuje požadovanú teplotu vykurovacej vody. Vďaka tomu vykurovací systém reaguje plynulo na zmeny počasia - pri poklese vonkajšej teploty (napríklad počas nočného ochladenia) regulátor včas zvýši teplotu vykurovacej vody ešte predtým, než by pokles vnútornej teploty pocítili obyvatelia, a naopak pri oteplení znižuje výkon, čím sa predchádza zbytočnému prekurovaniu.
Umiestnenie vonkajšieho snímača - kľúčové pre presnosť regulácie
Správne umiestnenie vonkajšieho snímača je kritické pre presnosť celej ekvitermickej regulácie. Odporúča sa montáž na severnú alebo severozápadnú fasádu objektu, vo výške približne 2 až 2,5 metra nad terénom, mimo dosahu priameho slnečného žiarenia (ktoré by lokálne zohrievalo snímač a skresľovalo meranie smerom nahor), mimo blízkosti okien, dverí, ventilačných vývodov alebo iných zdrojov tepla či prievanu, ktoré by mohli meranie skresliť. Snímač by tiež nemal byť umiestnený pod strešným prečnievaním, ktoré by ho chránilo pred dažďom, ale zároveň by mohlo spôsobiť lokálne odlišnú teplotu oproti okolitému vzduchu.
Nesprávne umiestnenie snímača (napríklad na slnečnej fasáde alebo v blízkosti tepelného mosta budovy) môže viesť k systematicky nesprávnemu meraniu vonkajšej teploty, čo sa následne premietne do nepresnej regulácie - buď do zbytočného prekurovania (a vyšších nákladov na energiu), alebo naopak do nedostatočného vykurovania a zníženého komfortu.
Kompatibilita a súvisiace komponenty
Tento vonkajší snímač je kompatibilný so širokou paletou regulátorov Vaillant podporujúcich ekvitermickú reguláciu, vrátane súčasných radov multiMATIC a sensoCOMFORT, ako aj starších regulátorov calorMATIC či VRC. Pred objednávkou odporúčame overiť kompatibilitu s konkrétnym typom vášho regulátora, keďže niektoré staršie alebo špecializované aplikácie (napríklad s požiadavkou na automatické nastavovanie presného času) môžu vyžadovať variant snímača s integrovaným príjmom signálu DCF namiesto tohto štandardného vyhotovenia.
Inštalácia
Montáž vonkajšieho snímača pozostáva z jeho upevnenia na zvolené miesto fasády (najčastejšie na severnej alebo severozápadnej strane objektu) pomocou dodaných alebo bežných hmoždiniek a skrutiek, a následného prepojenia dvojžilovým signálovým káblom s regulátorom v technickej miestnosti. Vzhľadom na nízke napätie signálu odporúčame viesť tento kábel oddelene od silových elektrických rozvodov, aby sa predišlo prípadnému rušeniu meraného signálu. Po fyzickom zapojení regulátor snímač automaticky rozpozná a začne využívať namerané hodnoty pre ekvitermickú reguláciu bez potreby zložitého ďalšieho nastavovania - stačí v menu regulátora nakonfigurovať samotnú ekvitermickú krivku podľa vlastností objektu.
Typické scenáre použitia
Vonkajší snímač je nevyhnutnou súčasťou prakticky každej modernej inštalácie vykurovania s ekvitermickou reguláciou - od rodinných domov cez byty až po väčšie objekty s centrálnym zdrojom tepla. Je tiež bežnou náhradnou súčiastkou pri poruche alebo mechanickom poškodení pôvodného snímača (napríklad po búrke alebo dlhodobom vystavení poveternostným vplyvom), keďže ide o exponovaný vonkajší komponent s obmedzenou životnosťou v porovnaní s komponentmi umiestnenými vo vnútri budovy.
Prečo je ekvitermická regulácia výhodná
Oproti jednoduchému zapnutiu/vypnutiu vykurovania na základe iba vnútornej teploty ponúka ekvitermická regulácia s vonkajším snímačom výrazne plynulejšiu a predvídavejšiu reguláciu výkonu zdroja tepla, čo sa prejavuje vyšším komfortom (menšie výkyvy vnútornej teploty) aj nižšou spotrebou energie (nedochádza k zbytočnému prekurovaniu pri miernom počasí ani k oneskorenej reakcii na náhle ochladenie). Investícia do tohto pomerne lacného komponentu sa preto v praxi vypláca prostredníctvom dlhodobo nižších nákladov na vykurovanie a vyššieho komfortu bývania.
Údržba
Vonkajší snímač nevyžaduje pravidelnú údržbu, odporúčame však príležitostnú vizuálnu kontrolu jeho fyzického stavu (mechanické poškodenie, korózia, uvoľnenie z montážneho miesta) najmä po extrémnych poveternostných udalostiach. Pri podozrení na nesprávne meranie teploty (napríklad výrazný nesúlad medzi zobrazenou vonkajšou teplotou na regulátore a skutočnou teplotou podľa iného zdroja) odporúčame skontrolovať umiestnenie snímača a fyzické pripojenie signálového kábla, prípadne kontaktovať servisného technika.
Časté otázky (FAQ)
Aký je rozdiel medzi týmto snímačom a variantom s DCF?
Tento štandardný vonkajší snímač meria iba teplotu. Variant s DCF navyše prijíma rádiový časový signál DCF, ktorý umožňuje automatické nastavovanie presného času na regulátore bez manuálneho zásahu - túto funkciu využijete najmä pri regulátoroch bez vlastného pripojenia na internet.
Kam presne mám snímač namontovať?
Odporúčaná poloha je severná alebo severozápadná fasáda objektu vo výške približne 2 až 2,5 metra, mimo priameho slnečného žiarenia, okien, dverí a zdrojov tepla alebo prievanu.
Je snímač kompatibilný s mojím regulátorom Vaillant?
Snímač je kompatibilný so širokou paletou regulátorov Vaillant s podporou ekvitermickej regulácie. Pred objednávkou odporúčame overiť presný model vášho regulátora s naším technickým tímom.
Ako dlhý môže byť prepojovací kábel medzi snímačom a regulátorom?
Presná maximálna dĺžka závisí od priemeru použitého vodiča a odporúčaní v montážnom návode konkrétneho regulátora - vo všeobecnosti odporúčame použiť vhodne dimenzovaný signálový kábel a viesť ho oddelene od silových rozvodov, aby sa predišlo rušeniu meraného signálu.
Musí byť inštalácia vykonaná odborníkom?
Samotná montáž snímača je pomerne jednoduchá, avšak zapojenie do regulátora a nastavenie ekvitermickej krivky odporúčame zveriť kvalifikovanému technikovi ako súčasť celkového uvedenia vykurovacieho systému do prevádzky.
Ekvitermická krivka - ako ju správne nastaviť
Po pripojení vonkajšieho snímača je kľúčovým krokom správne nastavenie ekvitermickej (vykurovacej) krivky na regulátore, ktorá definuje, akej vonkajšej teplote zodpovedá aká požadovaná teplota vykurovacej vody. Príliš strmá krivka (vysoký sklon) môže viesť k zbytočne vysokým teplotám vykurovacej vody aj pri miernom ochladení, zatiaľ čo príliš plochá krivka nemusí zabezpečiť dostatočný výkon pri väčších mrazoch. Optimálne nastavenie krivky závisí od tepelnoizolačných vlastností konkrétneho objektu, typu vykurovacej sústavy (radiátory vyžadujú spravidla strmšiu krivku s vyššími teplotami než podlahové vykurovanie) a osobných preferencií obyvateľov ohľadom vnútornej teploty. Odporúčame nechať prvotné nastavenie krivky vykonať kvalifikovaným technikom a následne ju v priebehu prvej vykurovacej sezóny jemne doladiť podľa skutočného pocitu tepelného komfortu v objekte.
Ekvitermická vs. izbová regulácia - porovnanie
| Kritérium | Ekvitermická regulácia (s vonkajším snímačom) | Čisto izbová regulácia |
|---|---|---|
| Reakcia na zmenu počasia | Predvídavá, plynulá | Oneskorená, až po zmene vnútornej teploty |
| Stabilita vnútornej teploty | Vysoká, minimálne výkyvy | Nižšia, väčšie výkyvy pri zmene počasia |
| Energetická efektivita | Vyššia, presnejšie prispôsobenie výkonu | Nižšia, riziko prekurovania alebo podkurovania |
| Potrebný komponent navyše | Vonkajší snímač teploty | Nie je potrebný |
Z porovnania je zrejmé, prečo je ekvitermická regulácia s vonkajším snímačom štandardom prakticky pri každej modernej inštalácii vykurovania - investícia do tohto nenápadného, no dôležitého komponentu sa vypláca prostredníctvom vyššieho komfortu aj nižšej spotreby energie.
Kombinácia s ďalšími snímačmi v systéme
Vo väčších alebo komplexnejších inštaláciách sa vonkajší snímač často kombinuje s ďalšími typmi teplotných snímačov Vaillant - napríklad snímačom VR 10 pre meranie teploty v zásobníku alebo na iných miestach vykurovacej sústavy, snímačom VR 11 pre solárne kolektorové polia, alebo snímačom teploty teplej vody pre zásobníky. Zatiaľ čo vonkajší snímač poskytuje vstup pre samotnú ekvitermickú krivku (teda určuje požadovanú teplotu vykurovacej vody), tieto ďalšie snímače slúžia na monitorovanie a reguláciu iných častí systému, akými sú príprava teplej vody alebo solárny ohrev. Kompletná vykurovacia sústava tak môže využívať súčasne viacero rôznych snímačov, z ktorých každý plní svoju špecifickú úlohu v celkovej regulácii.
Historický kontext - vývoj ekvitermickej regulácie vo Vaillant
Ekvitermická regulácia patrí medzi dlhodobo overené a štandardné riešenia v portfóliu Vaillant, pričom princíp merania vonkajšej teploty a jej využitia pre reguláciu výkonu zdroja tepla zostáva v zásade nezmenený už desiatky rokov, aj keď sa postupne menili konkrétne vyhotovenia snímačov a spôsob ich komunikácie s regulátorom (od jednoduchého analógového odporového snímača až po dnešné prevedenia kompatibilné s modernými eBUS regulátormi). Táto stabilita princípu znamená, že aj pri výmene staršieho regulátora za nový model rovnakej alebo inej rady Vaillant je vo väčšine prípadov možné ponechať existujúci vonkajší snímač, pokiaľ je jeho typ kompatibilný s novým regulátorom - čo je dôležitá informácia pri plánovaní modernizácie vykurovacieho systému bez nutnosti výmeny všetkých komponentov naraz.
Dodatočné časté otázky
Môžem pri výmene regulátora ponechať pôvodný vonkajší snímač?
Vo väčšine prípadov áno, pokiaľ je typ pôvodného snímača kompatibilný s novým regulátorom - odporúčame túto kompatibilitu overiť pri plánovaní výmeny regulátora s naším technickým tímom alebo servisným technikom.
Ovplyvňuje dĺžka prepojovacieho kábla presnosť merania?
Pri primerane dimenzovanom vodiči a bežných dĺžkach používaných v rodinných domoch nie je presnosť merania výrazne ovplyvnená. Pri neštandardne dlhých vedeniach odporúčame konzultáciu s technikom ohľadom vhodného prierezu vodiča.
Je potrebné snímač chrániť pred zamrznutím?
Nie, snímač je konštrukčne navrhnutý na celoročnú prevádzku vo vonkajšom prostredí vrátane mrazivých teplôt, keďže práve meranie nízkych vonkajších teplôt je jeho základnou funkciou.
Zhrnutie
Vonkajší snímač teploty Vaillant je základným, no nevyhnutným komponentom každej ekvitermickej regulácie vykurovania - meria aktuálnu vonkajšiu teplotu a odovzdáva ju regulátoru, ktorý na jej základe plynulo prispôsobuje teplotu vykurovacej vody podľa nastavenej ekvitermickej krivky. Vďaka jednoduchému dvojvodičovému pripojeniu a kompatibilite so širokou paletou regulátorov Vaillant predstavuje rýchlo inštalovateľné a spoľahlivé riešenie, ktoré prináša vyšší komfort bývania aj nižšie náklady na vykurovanie oproti systémom bez ekvitermickej regulácie.
Dodatočné parametre
| Kategória: | regulácie Vaillant |
|---|---|
| Záruka: | 2 roky |
| Typ zariadenia: | Vonkajší teplotný snímač pre ekvitermickú reguláciu |
| Pripojenie: | Dvojvodičové elektrické k regulátoru |
| Kompatibilita: | multiMATIC, sensoCOMFORT, calorMATIC a staršie rady VRC (Vaillant) |
| Funkcia DCF: | Nie, štandardný variant bez príjmu časového signálu DCF |
| Určenie: | Montáž na vonkajšiu fasádu, severná/severozápadná strana |
| Odolnosť: | Konštrukcia pre vonkajšie použitie, odolná voči poveternostným vplyvom |
| Krajina pôvodu: | Nemecko |
| Výrobca: | Vaillant |
| Záruka: | 2 roky |
