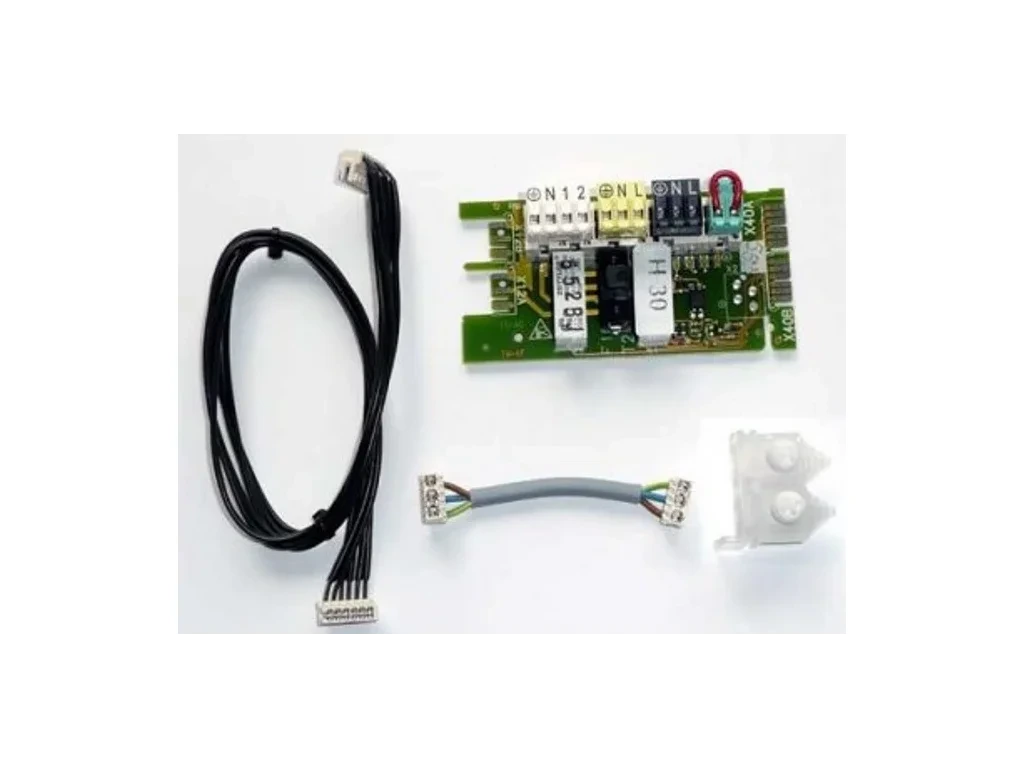

Vaillant VR 40 - prídavný elektrický modul (eBUS), 2 z 7 dodatočných funkcií
Kód: 0020017744Podrobný popis
Vaillant VR 40 - prídavný elektrický modul (eBUS), 2 z 7 dodatočných funkcií
Vaillant VR 40 je univerzálny multifunkčný elektrický modul, ktorý pripojením na zbernicu eBUS rozširuje štandardnú výbavu kotla alebo systémového regulátora Vaillant o dve ďalšie voliteľné funkcie z celkovej ponuky siedmich možných doplnkových funkcií. Ide o jeden z najuniverzálnejších prídavných modulov v portfóliu regulačnej techniky Vaillant práve preto, že jeho konkrétne využitie sa prispôsobuje potrebám danej inštalácie - inštalatér alebo projektant si pri uvedení modulu do prevádzky zvolí, ktoré dve z ponúkaných funkcií má modul v danej zostave zabezpečovať.
Medzi typické funkcie, ktoré modul VR 40 dokáže zabezpečiť, patrí napríklad riadenie cirkulačného čerpadla teplej vody (na základe časového programu alebo dopytu), riadenie systémového obehového čerpadla vo vykurovacom okruhu, riadenie nabíjacieho čerpadla zásobníka teplej vody, ovládanie spalinovej klapky pri spoločnom odvode spalín viacerých spotrebičov, alebo ovládanie externého plynového ventilu v špecifických bezpečnostných zapojeniach. Práve táto flexibilita robí z VR 40 obľúbenú voľbu pri komplexnejších inštaláciách, kde štandardná výbava kotla alebo systémového regulátora nepostačuje na pokrytie všetkých požadovaných doplnkových funkcií.
Hlavné technické vlastnosti
- Multifunkčný elektrický modul pripájaný na zbernicu eBUS kotla alebo systémového regulátora Vaillant.
- Umožňuje súčasne aktivovať dve zo siedmich dostupných doplnkových funkcií podľa potreby konkrétnej inštalácie.
- Medzi dostupné funkcie patria napríklad: riadenie cirkulačného čerpadla TV, riadenie systémového/nabíjacieho čerpadla, ovládanie spalinovej klapky, ovládanie externého plynového ventilu a ďalšie doplnkové výstupy podľa aktuálnej dokumentácie výrobcu.
- Konfigurácia konkrétnych dvoch funkcií sa vykonáva v menu systémového regulátora alebo priamo na module pri uvedení do prevádzky.
- Kompatibilný so širokou paletou kotlov Vaillant s rozhraním eBUS, vrátane najnovšej generácie ioniDETECT.
- Kompaktné vyhotovenie na montáž do rozvádzacej skrine kotla alebo v jeho bezprostrednej blízkosti.
Prehľad možných funkcií modulu
| Funkcia | Typické využitie |
|---|---|
| Riadenie cirkulačného čerpadla TV | Okamžitá dostupnosť teplej vody na odberných miestach vzdialených od zásobníka |
| Riadenie systémového obehového čerpadla | Samostatný vykurovací okruh nezávislý od interného čerpadla kotla |
| Riadenie nabíjacieho čerpadla zásobníka TV | Externý zásobník teplej vody pripojený mimo telo kotla |
| Ovládanie spalinovej klapky | Spoločný komín/odvod spalín viacerých spotrebičov |
| Ovládanie externého plynového ventilu | Doplnkové bezpečnostné uzatváranie prívodu plynu |
| Signalizácia prevádzkového/poruchového stavu | Prepojenie na externú signalizáciu alebo nadradený systém |
| Ďalšie doplnkové výstupy | Podľa aktuálnej technickej dokumentácie a verzie firmvéru |
Presný zoznam dostupných funkcií a ich kombinovateľnosť sa môže mierne líšiť podľa konkrétneho modelu kotla a verzie systémového regulátora, preto odporúčame pred objednávkou overiť s naším technickým tímom, ktoré dve funkcie potrebujete pre váš konkrétny projekt, aby bola zaistená správna konfigurácia už pri prvej montáži.
Ako funguje konfigurácia modulu
Po fyzickom pripojení modulu VR 40 na zbernicu eBUS kotla alebo systémového regulátora sa v servisnom menu regulátora zobrazí ponuka dostupných funkcií, z ktorých inštalatér vyberie presne dve požadované pre danú inštaláciu. Táto konfigurácia sa vykonáva jednorazovo pri uvedení systému do prevádzky a v prípade zmeny požiadaviek na funkcie inštalácie (napríklad dodatočné pridanie cirkulačného čerpadla) je možné konfiguráciu modulu kedykoľvek prenastaviť bez nutnosti výmeny samotného hardvéru.
Táto flexibilita je hlavnou pridanou hodnotou modulu VR 40 - namiesto potreby objednávať a skladovať viacero rôznych špecializovaných modulov pre každú jednotlivú funkciu zvlášť, postačuje jeden univerzálny modul, ktorý sa nakonfiguruje presne podľa aktuálnej potreby projektu, čím sa zjednodušuje aj logistika náhradných dielov pre servisné organizácie.
Kompatibilita a súvisiace komponenty
VR 40 je kompatibilný s kotlami Vaillant vybavenými rozhraním eBUS, vrátane najnovšej generácie kondenzačných kotlov s riadiacou doskou ioniDETECT. Pre montáž modulu priamo pod telo kotla ioniDETECT je k dispozícii špecializovaný plastový držiak (samostatný produkt), rovnako ako alternatívny držiak určený pre elektrické kotly radu eloBLOCK. Modul je možné kombinovať aj s ďalšími prídavnými modulmi na zbernici eBUS (napríklad VR 32 pri kaskádovom zapojení alebo VR 34 pri prepojení s nadradeným systémom budovy), pokiaľ to konkrétna topológia inštalácie vyžaduje.
Inštalácia
Montáž modulu VR 40 pozostáva z jeho upevnenia do rozvádzacej skrine kotla (prípadne s využitím špecializovaného montážneho držiaka pri novších modeloch ioniDETECT alebo eloBLOCK), pripojenia napájania, prepojenia na zbernicu eBUS a zapojenia príslušných výstupných/vstupných obvodov podľa zvolených dvoch funkcií (napríklad silové vedenie k cirkulačnému čerpadlu alebo signálové vedenie k spalinovej klapke). Po fyzickom zapojení nasleduje konfigurácia požadovaných funkcií v servisnom menu regulátora a overenie ich správnej činnosti. Vzhľadom na rôznorodosť možných zapojení (silové aj signálové obvody, rôzne typy pripojených periférnych zariadení) odporúčame inštaláciu vždy zveriť kvalifikovanému servisnému technikovi.
Typické scenáre použitia
Modul VR 40 sa najčastejšie nasadzuje pri komplexnejších inštaláciách presahujúcich štandardnú výbavu bežného rodinného domu - napríklad pri väčších domoch alebo bytových jednotkách s cirkulačným okruhom teplej vody pre okamžitú dostupnosť teplej vody na vzdialenejších odberných miestach, pri inštaláciách so samostatným systémovým čerpadlom oddeleným od interného čerpadla kotla, pri zapojeniach so spoločným komínom vyžadujúcim riadenú spalinovú klapku, alebo pri externých zásobníkoch teplej vody vyžadujúcich samostatné nabíjacie čerpadlo riadené kotlom.
Vzhľadom na svoju univerzálnosť je VR 40 často súčasťou projektovej dokumentácie väčších inštalácií, kde projektant vopred definuje presné dve funkcie potrebné pre daný objekt na základe kompletného hydraulického a elektrického návrhu vykurovacej sústavy.
Prečo si vybrať tento modul
Hlavnou výhodou modulu VR 40 je jeho univerzálnosť a flexibilita - jeden hardvérový modul dokáže pokryť širokú škálu doplnkových funkcií podľa aktuálnej potreby projektu, čo zjednodušuje projektovanie, znižuje počet rôznych skladových položiek pre inštalatérske a servisné firmy a umožňuje dodatočnú zmenu konfigurácie bez výmeny hardvéru pri zmene požiadaviek na inštaláciu (napríklad pri dodatočnom pridaní cirkulačného okruhu teplej vody do už fungujúcej inštalácie).
Údržba
Modul VR 40 nevyžaduje osobitnú údržbu. Pri akýchkoľvek nezrovnalostiach v činnosti niektorej z nakonfigurovaných funkcií (napríklad cirkulačné čerpadlo nespína podľa očakávania) odporúčame najprv overiť správnosť konfigurácie danej funkcie v servisnom menu regulátora a fyzické zapojenie príslušných vodičov, prípadne kontaktovať servisného technika na hlbšiu diagnostiku.
Časté otázky (FAQ)
Môžem neskôr zmeniť, ktoré dve funkcie modul VR 40 zabezpečuje?
Áno, konfigurácia funkcií sa nastavuje softvérovo v servisnom menu regulátora a je možné ju kedykoľvek zmeniť bez nutnosti výmeny samotného modulu, pokiaľ je zachované príslušné fyzické zapojenie potrebné pre novú funkciu.
Potrebujem dva moduly VR 40, ak chcem tri doplnkové funkcie?
Áno, keďže jeden modul VR 40 pokrýva vždy len dve funkcie súčasne, pre tretiu a ďalšie doplnkové funkcie je potrebný ďalší modul VR 40 alebo iný vhodný prídavný modul podľa konkrétnej požiadavky - odporúčame konzultáciu s naším technickým tímom.
Je modul VR 40 kompatibilný s kotlami ioniDETECT?
Áno, VR 40 je plne kompatibilný aj s najnovšou generáciou kotlov Vaillant s riadiacou doskou ioniDETECT, pre ktoré je k dispozícii aj špecializovaný montážny držiak modulu.
Aké funkcie sú medzi zákazníkmi najčastejšie volené?
V praxi patrí medzi najčastejšie volené funkcie riadenie cirkulačného čerpadla teplej vody a riadenie samostatného systémového alebo nabíjacieho čerpadla, keďže tieto potreby sa vyskytujú pri veľkej časti väčších rodinných domov aj bytových inštalácií.
Ekonomický a projektový pohľad
Z pohľadu investora aj projektanta je univerzálny modul VR 40 výhodnejší než viacero špecializovaných jednoúčelových modulov, keďže znižuje počet rôznych položiek potrebných na sklade pre servisnú organizáciu a zároveň umožňuje flexibilne reagovať na zmeny požiadaviek počas realizácie projektu bez nutnosti dodatočného obstarávania iného hardvéru. Táto univerzálnosť sa oceňuje najmä pri väčších alebo komplexnejších projektoch, kde presné požiadavky na doplnkové funkcie môžu byť definitívne spresnené až v neskoršej fáze realizácie.
Cirkulácia teplej vody - najčastejšia funkcia v praxi
Jednou z najčastejšie volených funkcií modulu VR 40 je riadenie cirkulačného čerpadla teplej vody. Vo väčších domoch alebo bytových jednotkách s odbernými miestami vzdialenými od zdroja teplej vody (napríklad kúpeľňa na opačnom konci dispozície než kotol alebo zásobník) by bez cirkulácie museli užívatelia pri každom otvorení vodovodného kohútika čakať, kým vychladnutá voda v potrubí odtečie a nahradí ju skutočne teplá voda zo zdroja. Cirkulačné čerpadlo riadené modulom VR 40 udržiava teplú vodu neustále cirkulujúcu v rozvodoch (spravidla podľa nastaveného časového programu zohľadňujúceho typické hodiny používania), vďaka čomu je teplá voda k dispozícii prakticky okamžite pri každom odbernom mieste.
Táto funkcia síce mierne zvyšuje energetickú spotrebu (cirkulujúca voda stráca teplo do okolia počas prechodu potrubím), avšak výrazne zvyšuje komfort používania a znižuje plytvanie vodou, ktorá by inak musela odtiecť do kanalizácie počas čakania na ohriatu vodu. Moderné systémy preto umožňujú presné časové naprogramovanie cirkulácie iba na obdobia skutočného využívania (napríklad ranné a večerné špičky), čím sa energetická strata minimalizuje pri zachovaní vysokého komfortu.
Riadenie samostatného systémového čerpadla
Druhou často volenou funkciou je riadenie samostatného systémového (obehového) čerpadla vo vykurovacom okruhu, oddeleného od interného čerpadla vstavaného priamo v kotle. Táto konfigurácia sa využíva napríklad pri veľkých vykurovacích sústavách s vysokým hydraulickým odporom (dlhé rozvody, viacero vykurovacích okruhov), kde interné čerpadlo kotla nemusí mať dostatočný dopravný výkon na prekonanie tlakovej straty celej sústavy. Externé, výkonnejšie systémové čerpadlo riadené modulom VR 40 potom zabezpečuje spoľahlivú cirkuláciu vykurovacej vody naprieč celou sústavou nezávisle od obmedzení interného čerpadla kotla.
Ovládanie spalinovej klapky pri spoločnom komíne
Pri inštaláciách so spoločným odvodom spalín viacerých spotrebičov (napríklad viacero kotlov zdieľajúcich jeden komín) je z bezpečnostných dôvodov potrebné zabezpečiť, aby sa spaliny neaktívneho spotrebiča nevracali späť do priestoru cez jeho vlastný odvod. Modul VR 40 dokáže v tejto konfigurácii riadiť motorickú spalinovú klapku, ktorá sa otvára iba počas skutočnej prevádzky daného kotla a inak zostáva uzavretá, čím zabraňuje nežiaducemu prúdeniu spalín alebo vzduchu opačným smerom v zdieľanom komínovom systéme.
Ďalšie časté otázky
Zvyšuje cirkulácia teplej vody výrazne spotrebu energie?
Miernu spotrebu áno, avšak pri správnom časovom naprogramovaní cirkulácie iba na obdobia skutočného využívania (namiesto nepretržitej prevádzky) je táto strata výrazne obmedzená, zatiaľ čo komfort a úspora vody z odtečenej studenej vody sú výrazné.
Je potrebné externé napájanie pre riadené periférie (čerpadlo, klapka)?
Väčšina riadených periférií (čerpadlá, klapky) vyžaduje vlastné silové napájanie 230 V, ktoré modul VR 40 iba spína/riadi - presné zapojenie závisí od konkrétneho typu periférie a malo by byť súčasťou elektrickej projektovej dokumentácie.
Odporúčanie pri objednávaní
Pri objednávaní modulu VR 40 odporúčame vopred presne definovať, ktoré dve funkcie bude modul v danej inštalácii zabezpečovať, a overiť dostupnosť potrebných periférií (čerpadlo, klapka, ventil) v projekte. Ak si nie ste istí presnou konfiguráciou vhodnou pre váš konkrétny typ kotla a zamýšľanú funkciu, náš technický tím vám radi pomôže s výberom správnej kombinácie funkcií ešte pred objednávkou, aby sa predišlo prípadným komplikáciám pri montáži.
Zhrnutie
Vaillant VR 40 je univerzálny multifunkčný modul umožňujúci aktiváciu dvoch zo siedmich dostupných doplnkových funkcií kotla alebo systémového regulátora Vaillant - od riadenia cirkulačného alebo systémového čerpadla až po ovládanie spalinovej klapky či externého plynového ventilu. Vďaka softvérovo konfigurovateľnej funkcionalite predstavuje flexibilné a nákladovo efektívne riešenie pre komplexnejšie vykurovacie inštalácie presahujúce štandardnú výbavu bežného rodinného domu.
Dodatočné parametre
| Kategória: | regulácie Vaillant |
|---|---|
| Záruka: | 2 roky |
| Typ zariadenia: | Multifunkčný elektrický modul (eBUS) |
| Počet aktívnych funkcií: | 2 zo 7 dostupných |
| Príklady funkcií: | Cirkulačné čerpadlo TV, systémové/nabíjacie čerpadlo, spalinová klapka, externý plynový ventil |
| Kompatibilita: | Kotly Vaillant s rozhraním eBUS vrátane ioniDETECT |
| Konfigurácia: | Softvérovo v servisnom menu regulátora, kedykoľvek zmeniteľná |
| Montáž: | Do rozvádzacej skrine kotla, voliteľne na montážny držiak (ioniDETECT/eloBLOCK) |
| Krajina pôvodu: | Nemecko |
| Výrobca: | Vaillant |
| Záruka: | 2 roky |
