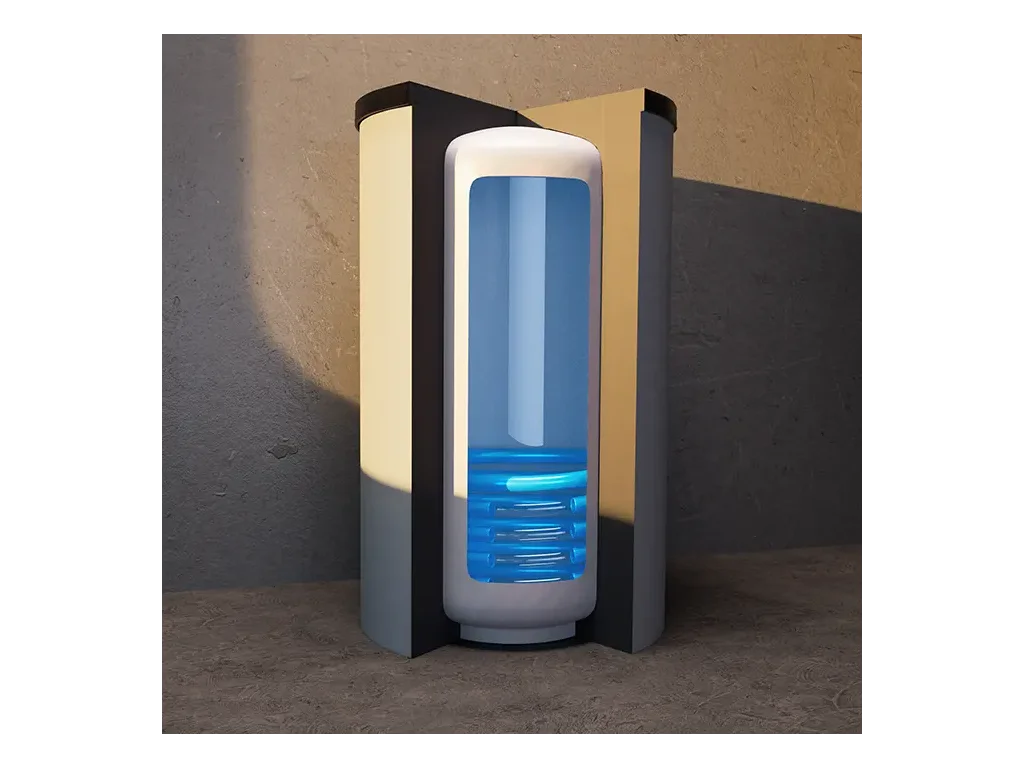

ATTACK Akumulačná nádrž AS 800 s jedným výmenníkom (izolácia v cene)

Podrobný popis

ATTACK Akumulačná nádrž AS 800 s jedným výmenníkom (izolácia v cene)

Akumulačné nádrže ATTACK s výmenníkom tvoria ucelený rad piatich riešení, ktoré sa navzájom líšia spôsobom prípravy teplej úžitkovej vody (TÚV) a počtom zabudovaných výmenníkov na nabíjanie vykurovacej vody. Práve táto voľba rozhoduje o tom, ako jednoducho a s akými nákladmi zapojíte nádrž k tepelnému čerpadlu, splyňovaciemu kotlu na drevo, plynovému kotlu alebo solárnym kolektorom:

• AS – nádrž s jedným výmenníkom, čisto vykurovacia akumulácia. Nemá žiadnu prípravu TÚV zabudovanú vo vnútri, slúži výhradne na akumuláciu vykurovacej vody a hydraulické oddelenie zdroja tepla (napr. tepelného čerpadla alebo splyňovacieho kotla) od vykurovacieho okruhu. Príprava teplej vody sa v takom prípade rieši externým zásobníkom (napr. rad ATTACK Z).
• HR – nádrž so zabudovaným smaltovaným zásobníkom TÚV s objemom 160 l vo vnútri akumulačného telesa (princíp „nádrž v nádrži“). Neobsahuje žiadny ďalší výmenník navyše – vykurovacia voda sa do akumulačnej nádrže privádza priamo, preto sa hodí najmä k zdrojom tepla, ktoré nevyžadujú hydraulické oddelenie (typicky kotly na tuhé palivo s vlastným obehovým čerpadlom).
• HRS – rovnaká konštrukcia ako HR (zabudovaný smaltovaný zásobník TÚV 160 l), doplnená o jeden externý výmenník navyše na nabíjanie vykurovacej vody. Vďaka tomuto výmenníku je HRS vhodná aj pre zdroje tepla vyžadujúce hydraulické oddelenie, napríklad tepelné čerpadlo.
• TUV – nádrž s antikorovou (nerezovou) špirálou vo vnútri, ktorá zabezpečuje prietokový (prietokovo-ohrevný) ohrev teplej úžitkovej vody – studená voda preteká špirálou a okamžite sa ohrieva, bez nutnosti samostatného zásobníka TÚV. Vykurovacia voda sa privádza priamo, bez ďalšieho výmenníka.
• TUVS – kombinácia TUV (antikorová špirála na prietokový ohrev TÚV) a jedného externého výmenníka navyše na nabíjanie vykurovacej vody – najuniverzálnejšie riešenie radu, vhodné aj pre zdroje tepla vyžadujúce hydraulické oddelenie (tepelné čerpadlo, kombinácia viacerých zdrojov).

ATTACK Akumulačná nádrž AS 800 s jedným výmenníkom (izolácia v cene) patrí do radu akumulačných nádrží ATTACK s výmenníkom v objemovej kategórii 800 litrov. Ide o variant AS – akumulačná nádrž s jedným výmenníkom – čisto vykurovacia akumulácia s jedným výmenníkom na nabíjanie vykurovacej vody – bez zabudovanej prípravy teplej úžitkovej vody. Táto stránka popisuje presne tento konkrétny model vrátane jeho technických parametrov, odporúčaných zdrojov tepla a najčastejších otázok zákazníkov.

Kľúčové vlastnosti

• Odnímateľná mäkká izolácia hrúbky 100 mm v odolnom koženkovom (PVC) obale – jednoducho sa sníma a znova nasadzuje pri servise prípojok, bez nutnosti trvalého narušenia povrchu nádrže.
• Externý výmenník na nabíjanie vykurovacej vody s odhadovanou teplovýmennou plochou cca 2.5 m², umožňujúci hydraulické oddelenie zdroja tepla (napr. tepelného čerpadla) od vykurovacieho okruhu.
• Oceľové zvarované telo s antikoróznou vnútornou úpravou, dimenzované na max. prevádzkový tlak 3 bary a teplotu vody do 95 °C.
• Pripravené hrdlo so závitom G 6/4" pre montáž elektrickej vykurovacej vložky ATTACK TH (2 – 6 kW) ako záložného alebo doplnkového zdroja tepla.
• Viacero hrdiel (spolu cca 6) pre pripojenie zdroja/zdrojov tepla, obehov vykurovania, čidiel teploty a odvzdušnenia – presné rozloženie hrdiel podľa výrobnej dokumentácie.
• Kompaktný pôdorys s pomerom výška/priemer optimalizovaným na prechod bežnými dverami a schodiskami pri montáži do kotolne alebo technickej miestnosti.
• Možnosť kombinácie viacerých zdrojov tepla súčasne (tepelné čerpadlo, splyňovací kotol na drevo, solárny systém, elektrická vložka) vďaka viacerým pripojovacím rovinám na plášti nádrže.
• Vyrobené na Slovensku, záruka 24 mesiacov od uvedenia do prevádzky (max. 30 mesiacov od expedície z výroby).

Technické parametre

Inštalačné odporúčania

Vďaka odnímateľnej mäkkej izolácii s hrúbkou 100 mm a praktickým koženkovým poťahom nádrž udrží teplotu vody dlhodobo aj mimo vykurovacej sezóny a zásah do izolácie pri servise prípojok je jednoduchý – izolácia sa dá kedykoľvek sňať a znova nasadiť bez poškodenia. Vďaka jedinému výmenníku sa AS nádrž hodí predovšetkým tam, kde je potrebné hydraulicky oddeliť jeden zdroj tepla (najčastejšie tepelné čerpadlo alebo splyňovací kotol na drevo ATTACK DPX/SLX) od vykurovacieho okruhu, pričom príprava teplej vody sa rieši samostatne – napríklad externým nepriamoohrievaným zásobníkom z radu ATTACK Z (napr. Z200HP, Z300HP, Z200SOL, Z300SOL) napojeným na rovnaký zdroj tepla.

Nádrž AS800K je vhodná do zostavy so zdrojmi tepla ATTACK – so splyňovacími kotlami na drevo ATTACK DPX/SLX (vyžadujú akumuláciu vykurovacej vody kvôli spaľovaciemu procesu), s tepelnými čerpadlami, ako aj so stacionárnymi plynovými liatinovými kotlami ATTACK EKO/PLQ/KLQ/E/EZ COMBI, ktoré potrebujú externý nepriamoohrievaný zásobník na prípravu TÚV (tieto kotly samotné zásobník neobsahujú). Presné dimenzovanie potrubných rozvodov, čerpadiel a poistných armatúr odporúčame vždy nechať posúdiť oprávneným vykurovacím technikom podľa projektovej dokumentácie konkrétneho objektu.

Pri montáži počítajte s dostatočným priestorom okolo nádrže pre servisný prístup k hrdlám, čidlám a prípadnej elektrickej vykurovacej vložke. Odporúčame inštaláciu poistného ventilu, expanznej nádoby a odvzdušňovacieho ventilu na najvyššom bode systému v súlade s platnými normami pre uzavreté vykurovacie systémy.

Ako správne dimenzovať objem akumulačnej nádrže

Objem akumulačnej nádrže by mal vychádzať predovšetkým z výkonu zdroja tepla, tepelnej straty vykurovaného objektu a spôsobu prevádzky. Pri splyňovacích kotloch na drevo (napr. ATTACK DPX/SLX) sa zvykne odporúčať orientačne 20 – 40 litrov akumulácie na 1 kW výkonu kotla, aby kotol mohol dohorieť na plný výkon aj mimo okamžitej potreby tepla v dome. Pri tepelných čerpadlách je objem skôr otázkou hydraulického vyváženia okruhu a počtu vykurovacích zón, zvyčajne postačuje menší objem než pri kotloch na drevo. Model AS800K s objemom 800 litrov je vhodný orientačne pre zdroj tepla s výkonom v príslušnom rozsahu – presný výpočet však vždy odporúčame nechať spraviť vykurovaciemu technikovi na základe energetického štítku, resp. tepelnovýpočtu konkrétneho objektu, nie iba podľa tabuľkového odhadu.

Ostatné objemy v rovnakom variante AS

Ak objem 800 litrov nie je presne to, čo hľadáte, rovnaké konštrukčné riešenie (čisto vykurovacia akumulácia s jedným výmenníkom na nabíjanie vykurovacej vody – bez zabudovanej prípravy teplej úžitkovej vody) ponúkame v našom eshope aj v ďalších objemových radoch:

• ATTACK Akumulačná nádrž AS 500 s jedným výmenníkom (izolácia v cene) – 500 l
• ATTACK Akumulačná nádrž AS 1000 s jedným výmenníkom (izolácia v cene) – 1000 l
• ATTACK Akumulačná nádrž AS 1500 s jedným výmenníkom (izolácia v cene) – 1500 l

Vyšší objem znamená dlhšiu dobu akumulácie a menší počet cyklov nabíjania/vybíjania za deň, čo šetrí zdroj tepla, no zároveň si vyžaduje viac miesta v kotolni a vyššiu obstarávaciu cenu. Nižší objem je naopak lacnejší a kompaktnejší, ale pri poddimenzovaní môže zdroj tepla spínať častejšie.

Údržba a prevádzka

Akumulačná nádrž AS800K si vyžaduje minimálnu údržbu – odporúčame raz ročne skontrolovať tesnosť všetkých hrdiel a prípojok, funkčnosť poistného ventilu a stav izolácie. Pri nádržiach s antikorovou špirálou (TUV/TUVS) je vhodné príležitostne skontrolovať prietok a v tvrdších vodách zvážiť filtráciu na vstupe studenej vody, čím sa predĺži životnosť špirály a udrží stabilný prietokový výkon. Pri variantoch so zabudovaným zásobníkom (HR/HRS) odporúčame dodržiavať bežné zásady údržby zásobníkov TÚV vrátane občasnej kontroly anódy, ak je súčasťou vyhotovenia. Odnímateľná izolácia umožňuje rýchly a bezpečný prístup pri všetkých týchto servisných úkonoch bez nutnosti jej trvalého poškodenia.

Pred prvým uvedením do prevádzky odporúčame nechať systém napustiť, odvzdušniť a nastaviť oprávneným technikom, ktorý zároveň potvrdí dátum uvedenia do prevádzky rozhodujúci pre plynutie záručnej doby.

Bezpečnosť a normy

Nádrž AS800K je určená na prevádzku v uzavretých vykurovacích systémoch a musí byť vždy doplnená o poistný ventil s príslušným otváracím pretlakom, expanznú nádobu s dostatočným objemom a odvzdušňovací ventil na najvyššom mieste okruhu. Montáž, zapojenie a prvé uvedenie do prevádzky smie vykonávať iba osoba s príslušným oprávnením v súlade s platnou legislatívou a technickými normami pre tlakové nádoby a vykurovacie systémy. Nedodržanie týchto zásad môže viesť k obmedzeniu alebo zániku záruky.

Doprava a montáž

Nádrž AS800K dodávame na Slovensko štandardnou prepravou na paletách, pri väčších objemoch (od cca 800 l vyššie) odporúčame vopred si overiť priechodnosť dverí a chodieb na trase do kotolne – hmotnosť aj rozmery v tabuľke parametrov sú orientačné odhady, presné hodnoty pre konkrétny kus vám radi potvrdíme pred objednávkou. Samotné zapojenie k zdroju tepla, elektrickej vykurovacej vložke a regulácii odporúčame zveriť odbornej montážnej firme.

Pre koho je toto riešenie vhodné

Nádrž AS800K s objemom 800 litrov odporúčame najmä pre rodinné domy a menšie prevádzky, ktoré chcú efektívne akumulovať vykurovaciu vodu a súčasne riešiť prípravu teplej úžitkovej vody spôsobom typickým pre zvolenú sériu (AS – akumulačná nádrž s jedným výmenníkom). Konkrétny výber objemu a variantu (AS/HR/HRS/TUV/TUVS) odporúčame konzultovať s vykurovacím technikom podľa tepelnej straty objektu, počtu osôb v domácnosti, zvoleného zdroja/zdrojov tepla a požadovaného komfortu prípravy teplej vody.

Často kladené otázky

Aký je rozdiel medzi nádržou AS800K a ostatnými typmi v rade AS/HR/HRS/TUV/TUVS?
Nádrž AS800K má čisto vykurovacia akumulácia s jedným výmenníkom na nabíjanie vykurovacej vody – bez zabudovanej prípravy teplej úžitkovej vody. Ostatné typy radu sa líšia najmä v tom, či majú zabudovaný zásobník TÚV (HR, HRS), antikorovú špirálu na prietokový ohrev (TUV, TUVS), alebo žiadnu prípravu teplej vody (AS), a v tom, koľko externých výmenníkov na nabíjanie vykurovacej vody obsahujú (0 alebo 1).

Aký objem nádrže AS800K potrebujem pre bežnú rodinnú domácnosť?
Nádrž s objemom 800 litrov je určená pre domácnosti a objekty, kde je potrebná akumulácia zodpovedajúca približne tomuto výkonovému a spotrebnému pásmu. Presný objem vždy odporúčame prepočítať podľa tepelnej straty objektu, výkonu zdroja tepla a počtu osôb v domácnosti – radi vám s výberom pomôžeme na základe konkrétnych vstupných údajov.

Aká je plocha výmenníka na nabíjanie vykurovacej vody?
Nádrž AS800K má výmenník s odhadovanou teplovýmennou plochou približne 2.5 m², čo pri bežných vstupných teplotách zdroja tepla postačuje na efektívne nabíjanie akumulovaného objemu vody v primeranom čase. Presný výkon výmenníka závisí od teplotného spádu a prietoku na strane zdroja tepla.

Je nádrž AS800K vhodná pre tepelné čerpadlo?
Áno, nádrž má externý výmenník na nabíjanie vykurovacej vody, ktorý zabezpečuje potrebné hydraulické oddelenie okruhu tepelného čerpadla od vykurovacieho okruhu domu – bežné zapojenie k tepelným čerpadlám ATTACK aj iných výrobcov.

Aké je maximálne prevádzkové tlakové a teplotné zaťaženie nádrže?
Akumulačná časť nádrže je dimenzovaná na max. prevádzkový tlak 3 bary a max. teplotu vody 95 °C. Okruh výmenníka/špirály znáša porovnateľné hodnoty, presné maximálne parametre nájdete v technickej tabuľke nižšie a vždy aj v sprievodnej dokumentácii dodávanej s nádržou.

Ako sa nádrž AS800K izoluje a dá sa izolácia neskôr sňať pri servise?
Nádrž je vybavená mäkkou odnímateľnou izoláciou s hrúbkou 100 mm v koženkovom obale, ktorá sa jednoducho sníma a znova nasadzuje pomocou suchých zipsov/pások bez poškodenia – vhodné pri pripájaní hrdiel, servisných zásahoch alebo dodatočnej montáži čidiel a vykurovacích vložiek.

Dá sa nádrž kombinovať s viacerými zdrojmi tepla naraz (napr. tepelné čerpadlo a solár)?
Áno, to je jedna z hlavných úloh akumulačnej nádrže s výmenníkom – umožňuje kombinovať viacero zdrojov tepla (tepelné čerpadlo, splyňovací kotol na drevo, solárny systém, elektrickú vykurovaciu vložku) do jedného akumulačného telesa. Presné zapojenie a počet potrebných hrdiel odporúčame nechať navrhnúť vykurovacím technikom podľa konkrétnej kombinácie zdrojov.

Je možné dodatočne osadiť elektrickú vykurovaciu vložku?
Áno, nádrž má pripravené hrdlo so závitom G 6/4" pre elektrickú vykurovaciu telesá ATTACK TH (napr. TH100, TH102, TH103, TH107 s výkonom 2 – 6 kW), ktoré slúžia ako záložný alebo doplnkový zdroj tepla.

Je cenový rozdiel medzi AS, HR, HRS, TUV a TUVS len o dodatočnú výbavu?
Áno, rozdiel v cene medzi jednotlivými variantmi rovnakého objemu odráža množstvo zabudovaných komponentov – zabudovaný smaltovaný zásobník TÚV (HR/HRS), antikorovú špirálu (TUV/TUVS) a/alebo externý výmenník navyše (HRS/TUVS oproti HR/TUV). Čím viac funkcií nádrž v sebe integruje, tým vyššia je obstarávacia cena, ale zároveň nepotrebujete kupovať a inštalovať samostatné zariadenia navyše.

Ako prebieha objednávka a dodanie nádrže AS800K?
Po objednaní nádrž expedujeme z výrobného skladu na Slovensku, o termíne dodania vás informujeme e-mailom alebo telefonicky. V prípade záujmu vieme odporučiť aj kompatibilné príslušenstvo (elektrické vykurovacie vložky ATTACK TH, obehové čerpadlá, regulácie) tak, aby ste dostali kompletnú funkčnú zostavu na jednu objednávku.

Záruka

Na akumulačnú nádrž AS800K poskytujeme záručnú dobu 24 mesiacov od dátumu uvedenia do prevádzky, najviac však 30 mesiacov od dátumu expedície z výroby. V prípade otázok k výberu, zapojeniu alebo servisu nádrže neváhajte kontaktovať naše obchodné oddelenie – radi pomôžeme s návrhom celej zostavy vrátane zdroja tepla, obehových čerpadiel a regulácie.
