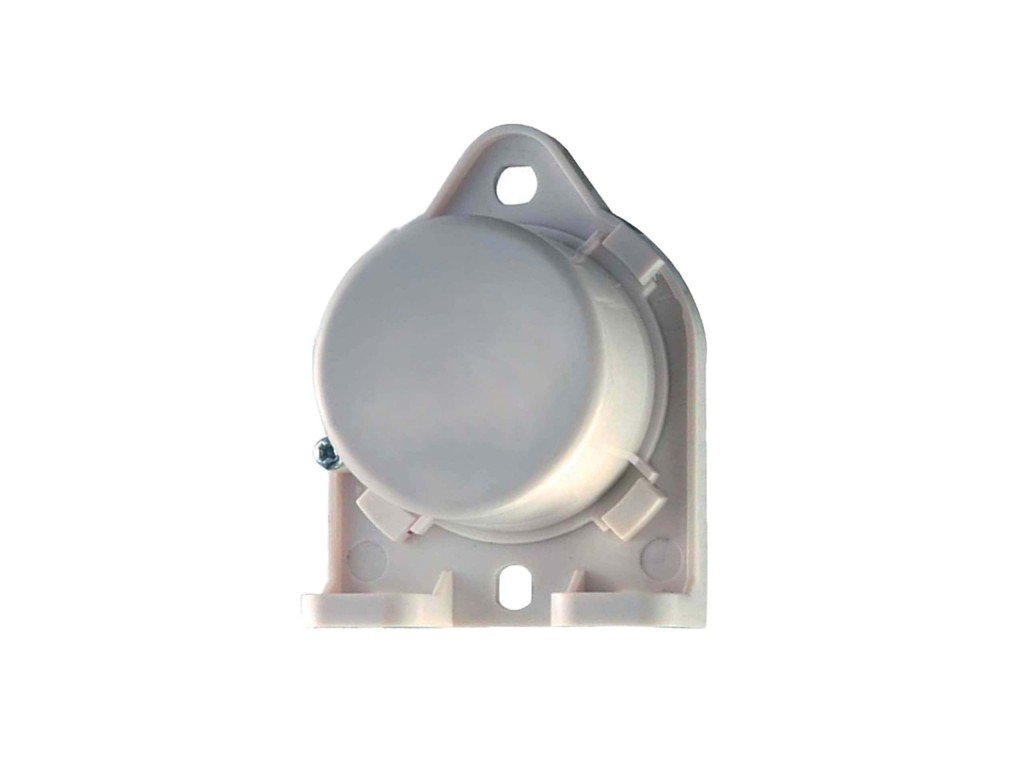

ATTACK Snímač vonkajšej teploty pre ACKT, ACKST, ACKZT

Podrobný popis

ATTACK Snímač vonkajšej teploty je jednoduché, no veľmi účinné príslušenstvo, ktoré výrazne zlepšuje komfort a hospodárnosť prevádzky nástenných plynových kotlov ATTACK radu ACKT (KT 20 / 28 / 48), ACKST (KST 24) a ACKZT (KZT 25). Umožňuje kotlu pracovať v režime tzv. ekvitermickej regulácie – teda automaticky prispôsobovať teplotu vykurovacej vody podľa aktuálnej vonkajšej teploty.

Prečo ekvitermická regulácia dáva zmysel

Bez vonkajšieho snímača kotol udržiava vykurovaciu vodu na pevne nastavenej teplote bez ohľadu na to, či vonku je -10 °C alebo +10 °C. To znamená, že pri miernejšom počasí sa dom prekuruje (zbytočná spotreba plynu) alebo je potrebné teplotu manuálne znižovať. So snímačom vonkajšej teploty kotol priebežne vyhodnocuje, koľko tepla dom skutočne potrebuje, a podľa toho plynule znižuje alebo zvyšuje teplotu vykurovacej vody. Výsledkom je stabilnejšia izbová teplota, menej zbytočných zapnutí/vypnutí horáka a spravidla aj nižšia spotreba plynu.

Kľúčové vlastnosti

• Meria vonkajšiu teplotu v rozsahu -40 °C až +60 °C.
• Krytie IP54 – odolný voči dažďu, prachu a poveternostným vplyvom.
• Jednoduché 2-vodičové pripojenie priamo na svorkovnicu riadiacej dosky kotla.
• Umožňuje automatické prispôsobenie vykurovacej krivky podľa vonkajšej teploty (ekvitermická regulácia).
• Kompatibilný s celým radom kondenzačných kotlov ATTACK – ACKT20, ACKT28, ACKT48, KST24 a KZT25.
• Nízka obstarávacia cena s reálnym prínosom na úspore energie.
• Jednoduchá montáž bez zásahu do vnútornej elektroniky kotla.

Technické parametre

Montáž a umiestnenie

Snímač sa montuje na vonkajšiu fasádu objektu, ideálne na severnú alebo severozápadnú stranu, mimo dosahu priameho slnečného žiarenia, nad úrovňou snehovej pokrývky a mimo blízkosti okien, dverí, komínov či klimatizačných jednotiek, ktoré by mohli skresliť nameranú teplotu. Kábel snímača sa vedie do kotolne a pripája na svorkovnicu určenú pre vonkajší snímač na riadiacej doske kotla. Po pripojení je potrebné v menu kotla aktivovať ekvitermický režim a nastaviť vykurovaciu krivku podľa typu vykurovacej sústavy (radiátory alebo podlahové kúrenie) a tepelných strát objektu – toto nastavenie odporúčame zveriť montážnej firme.

Kompatibilita a súvisiace produkty

Snímač je kompatibilný so všetkými kondenzačnými kotlami ATTACK s OpenTherm riadením – konkrétne ACKT20, ACKT28, ACKT48, KST24 a KZT25. Odporúčame ho skombinovať s izbovým termostatom (OT36A, OT36B alebo OT80 s wifi modemom OT81) – kombinácia ekvitermickej regulácie (vonkajší snímač) a izbovej korekcie (izbový termostat) dáva najpresnejšie a najhospodárnejšie riadenie vykurovania.

Údržba

Snímač si nevyžaduje osobitnú údržbu – odporúčame len občas skontrolovať mechanické upevnenie na fasáde a stav prívodného kábla, najmä po zime alebo silnejšom vetre.

Často kladené otázky

Oplatí sa mi kúpiť vonkajší snímač, keď mám doma bežný izbový termostat?

Áno, oba prvky riešia rôzne veci a ideálne fungujú spolu – vonkajší snímač prispôsobuje teplotu vykurovacej vody podľa počasia (rýchla, plynulá reakcia na zmenu vonkajšej teploty), izbový termostat dolaďuje podľa skutočnej teploty v miestnosti. Kombinácia oboch prináša najlepší komfort aj úsporu.

Kam presne mám snímač namontovať?

Na severnú alebo severozápadnú fasádu domu, mimo priameho slnka, mimo okien, dverí a zdrojov tepla (napr. klimatizačná jednotka, komín), aby nameraná hodnota čo najlepšie zodpovedala skutočnej vonkajšej teplote.

Je montáž snímača náročná?

Ide o jednoduchú montáž 2-vodičového snímača na svorkovnicu kotla, ktorú zvládne kúrenár alebo elektrikár v priebehu niekoľkých minút. Následné nastavenie vykurovacej krivky v menu kotla odporúčame zveriť montážnej firme.

Funguje snímač aj s kotlom KZT25 alebo len s radom KT?

Snímač je kompatibilný s celým radom kondenzačných kotlov ATTACK s OpenTherm riadením – teda ACKT20, ACKT28, ACKT48, KST24 aj KZT25.

Ako dlho je kábel snímača a dá sa predĺžiť?

Štandardná dĺžka kábla je 2 m, v prípade potreby dlhšej trasy je možné kábel predĺžiť vhodným tienenym vodičom bez straty presnosti merania.

Zníži sa mi reálne spotreba plynu po inštalácii snímača?

Vo väčšine prevádzok áno – ekvitermická regulácia zabraňuje zbytočnému prekurovaniu pri miernejšom počasí a znižuje počet cyklov zapnutia/vypnutia horáka, čo sa v praxi prejaví na nižšej spotrebe. Presná výška úspory závisí od konkrétneho objektu a doterajšieho spôsobu nastavenia kotla.

Prečo je ekvitermická regulácia zmysluplná investícia

Vykurovací systém bez ekvitermickej regulácie pracuje spravidla s pevne nastavenou teplotou vykurovacej vody, ktorú si používateľ nastaví raz (napríklad na začiatku vykurovacej sezóny) a ponechá bez zmeny. Problém je, že potreba tepla v priebehu sezóny výrazne kolíše – v novembri pri +10 °C vonku potrebuje dom oveľa menej tepla než v januári pri -15 °C. Bez snímača vonkajšej teploty kotol nevie tento rozdiel rozoznať a buď dom zbytočne prekuruje pri miernejšom počasí (plytvanie energiou), alebo naopak nedokuruje pri silných mrazoch, ak bola teplota nastavená príliš nízko. Snímač vonkajšej teploty túto slepú škvrnu odstraňuje – kotol vidí, aké je vonku počasie, a podľa vopred nastavenej vykurovacej krivky priebežne upravuje teplotu vykurovacej vody presne na mieru aktuálnej potrebe.

Typické scenáre nasadenia

Rodinný dom s radiátorovým vykurovaním: Klasický rodinný dom vykurovaný radiátormi profituje z ekvitermickej regulácie najviac počas prechodných období (jar, jeseň), keď sa vonkajšia teplota mení zo dňa na deň – kotol automaticky znižuje teplotu vody pri oteplení a zvyšuje pri ochladení, bez zásahu obyvateľov domu.

Dom s podlahovým kúrením: Podlahové kúrenie pracuje s nižšími teplotami vykurovacej vody a väčšou tepelnou zotrvačnosťou, preto je presné plynulé riadenie podľa vonkajšej teploty obzvlášť prínosné – zabraňuje kolísaniu teploty v miestnostiach a súčasne maximalizuje využitie kondenzačnej technológie kotla.

Kombinácia s izbovým termostatom: V modernej inštalácii sa snímač vonkajšej teploty spravidla kombinuje s izbovým termostatom (napr. OT36A) – vonkajší snímač rieši základné, rýchle prispôsobenie teploty vody podľa počasia, izbový termostat dolaďuje jemné rozdiely podľa skutočnej teploty v obývanej miestnosti (napr. vplyv slnečného žiarenia, tepla z domácich spotrebičov a podobne).

Nastavenie vykurovacej krivky

Ekvitermická (vykurovacia) krivka je nastavenie, ktoré hovorí kotlu, akú teplotu vykurovacej vody má udržiavať pri danej vonkajšej teplote. Napríklad pri -10 °C vonku môže byť nastavená teplota vody na 55 °C, zatiaľ čo pri +10 °C vonku postačuje voda s teplotou len 30 °C. Presný tvar krivky závisí od typu vykurovacej sústavy (radiátory vyžadujú spravidla vyššie teploty ako podlahové kúrenie), tepelných strát budovy a osobných preferencií na tepelný komfort. Toto nastavenie odporúčame vždy prenechať montážnej firme, ktorá krivku doladí podľa konkrétneho objektu, prípadne ju v prvej vykurovacej sezóne mierne upraví na základe spätnej väzby od obyvateľov.

Ďalšie často kladené otázky

Dá sa snímač vonkajšej teploty domontovať aj na kotol, ktorý je už niekoľko rokov v prevádzke?

Áno, snímač je možné doinštalovať aj dodatočne na existujúci kotol bez nutnosti výmeny riadiacej elektroniky – stačí pripojenie na príslušnú svorkovnicu a aktivácia ekvitermického režimu v menu kotla.

Čo sa stane, ak snímač prestane fungovať alebo sa odpojí?

Kotol pri strate signálu zo snímača spravidla prepne späť na pevne nastavenú teplotu vykurovacej vody (ako keby snímač nebol pripojený), aby zostala zachovaná funkčnosť vykurovania, hoci bez výhod ekvitermickej regulácie – odporúčame poruchu čo najskôr odstrániť.

Je potrebné nastavovať vykurovaciu krivku opakovane každú sezónu?

Nie, krivka sa nastavuje raz pri inštalácii a spravidla zostáva rovnaká, pokiaľ nedôjde k zmene vykurovacej sústavy (napr. zateplenie domu, výmena radiátorov) alebo k zmene preferencií na tepelný komfort.

Ovplyvňuje snímač aj prípravu teplej vody (TÚV)?

Nie, ekvitermická regulácia sa týka výhradne teploty vykurovacej vody pre kúrenie. Príprava TÚV prebieha nezávisle podľa samostatne nastavenej požadovanej teploty teplej vody.

Je snímač odolný voči mrazu a dažďu?

Áno, snímač má krytie IP54 a je určený na trvalú montáž na vonkajšiu fasádu objektu, vrátane zimných mesiacov s mrazom, snehom a dažďom.

Rozdiel medzi ekvitermickou a izbovou reguláciou

Je dôležité rozlišovať dva rôzne, no vzájomne sa dopĺňajúce princípy riadenia vykurovania. Ekvitermická regulácia (s vonkajším snímačom) reaguje na vonkajšie počasie a nastavuje teplotu vykurovacej vody vopred, ešte predtým, než sa zmena počasia prejaví v interiéri – ide teda o preventívne, rýchlo reagujúce riadenie. Izbová regulácia (s izbovým termostatom) naopak meria skutočný výsledok – reálnu teplotu v miestnosti – a dolaďuje ju spätnoväzobne. Kombinácia oboch prístupov (vonkajší snímač + izbový termostat) dáva najlepšie výsledky: kotol reaguje rýchlo na zmenu počasia a zároveň presne dolaďuje podľa toho, čo sa reálne deje v obývanom priestore.

Inštalácia krok za krokom (orientačný postup)

1. Zvoľte vhodné miesto na fasáde (sever/severozápad, mimo priameho slnka a zdrojov tepla). 2. Upevnite snímač na stenu pomocou dodaného montážneho materiálu. 3. Veďte kábel snímača do kotolne k riadiacej doske kotla, chráňte ho pred mechanickým poškodením. 4. Pripojte oba vodiče na príslušnú svorkovnicu podľa návodu ku kotlu. 5. V menu kotla aktivujte ekvitermický režim a nastavte vhodnú vykurovaciu krivku podľa typu vykurovacej sústavy. 6. Overte funkčnosť porovnaním zobrazenej vonkajšej teploty na displeji kotla so skutočnou teplotou.

Ďalšie často kladené otázky

Môžem si snímač namontovať svojpomocne?

Mechanické upevnenie na fasádu je jednoduché, elektrické pripojenie na svorkovnicu riadiacej dosky kotla a aktiváciu ekvitermického režimu však odporúčame zveriť odborníkovi, keďže nesprávne zapojenie alebo nastavenie krivky môže viesť k nesprávnej funkcii vykurovania.

Ovplyvňuje dĺžka a vedenie kábla presnosť merania?

Pri primerane krátkych trasách a použití vhodného kábla nie, dôležité je vyhnúť sa vedeniu kábla súbežne s silovými elektrickými rozvodmi, ktoré by mohli spôsobiť rušenie signálu.

Aký je rozdiel medzi ekvitermickou reguláciou a jednoduchým znížením teploty v noci?

Nočný útlm (jednoduché plošné zníženie teploty v určitú hodinu) je iba časovo podmienené zníženie, zatiaľ čo ekvitermická regulácia reaguje priebežne na skutočnú vonkajšiu teplotu bez ohľadu na čas – oba princípy je možné kombinovať pre ešte vyššiu úsporu.

Je táto investícia rýchlo návratná?

Vzhľadom na nízku obstarávaciu cenu a reálny prínos na zníženie zbytočného prekurovania patrí snímač medzi doplnky s jedným z najrýchlejších návratov investície spomedzi príslušenstva kotlov ATTACK.

Môžem si sám overiť, či ekvitermická regulácia po inštalácii skutočne funguje?

Áno, na displeji kotla sa spravidla dá zobraziť aktuálna teplota vykurovacej vody aj vonkajšia teplota nameraná snímačom. Pri poklese vonkajšej teploty by mala teplota vykurovacej vody postupne stúpať podľa nastavenej krivky, a naopak.

Je vhodné snímač premiestniť, ak zistím, že je na nevhodnom mieste (napr. na slnečnej strane)?

Áno, pokiaľ zistíte, že snímač je vystavený priamemu slnku alebo inému skresľujúcemu vplyvu, odporúčame ho premiestniť na vhodnejšie miesto (sever/severozápad) a situáciu konzultovať s montážnou firmou, ktorá prípadne upraví aj nastavenie vykurovacej krivky.

Zhrnutie

Snímač vonkajšej teploty patrí medzi tie zdanlivo malé doplnky, ktoré majú neúmerne veľký vplyv na komfort a hospodárnosť vykurovania. Nízka obstarávacia cena, jednoduchá montáž a reálny prínos na obmedzenie zbytočného prekurovania robia z tohto snímača takmer samozrejmú súčasť každej modernej inštalácie kondenzačného kotla ATTACK.

Pri objednávke nového kotla ATTACK radu KT, KST alebo KZT odporúčame zvážiť dokúpenie tohto snímača rovno spolu s kotlom, aby sa ekvitermická regulácia mohla nastaviť už pri prvom uvedení do prevádzky.

V prípade akýchkoľvek otázok ohľadom vhodnosti tohto snímača pre váš konkrétny model kotla alebo kombinácie s ďalším príslušenstvom (izbové termostaty, wifi modem) nás neváhajte kontaktovať cez zákaznícke centrum atria.sk – radi vám poradíme s výberom celej zostavy riadenia vykurovania.

Ďakujeme, že sa aj pri takomto zdanlivo drobnom doplnku zaujímate o skutočný prínos pre vašu domácnosť – práve takéto detaily robia rozdiel v celkovej hospodárnosti vykurovania.

Prajeme vám príjemné a hospodárne vykurovanie s kotlom ATTACK doplneným o toto praktické príslušenstvo.

Záruka

Na toto príslušenstvo ATTACK poskytujeme záručnú dobu 24 mesiacov odo dňa predaja koncovému zákazníkovi (podľa daňového dokladu), pri dodržaní podmienok uvedených v návode na montáž a obsluhu a pri montáži vykonanej odborne spôsobilou osobou. Záruka sa nevzťahuje na chyby vzniknuté nesprávnou montážou, mechanickým poškodením, neodborným zásahom do zariadenia alebo pripojením mimo predpísaných parametrov. Odporúčame uschovať doklad o kúpe a záznam o montáži pre prípadnú reklamáciu.

Ide o jedno z najlacnejších, no z hľadiska pomeru cena/prínos jedno z najzmysluplnejších doplnkov, ktoré si k svojmu kondenzačnému kotlu ATTACK môžete dokúpiť.
