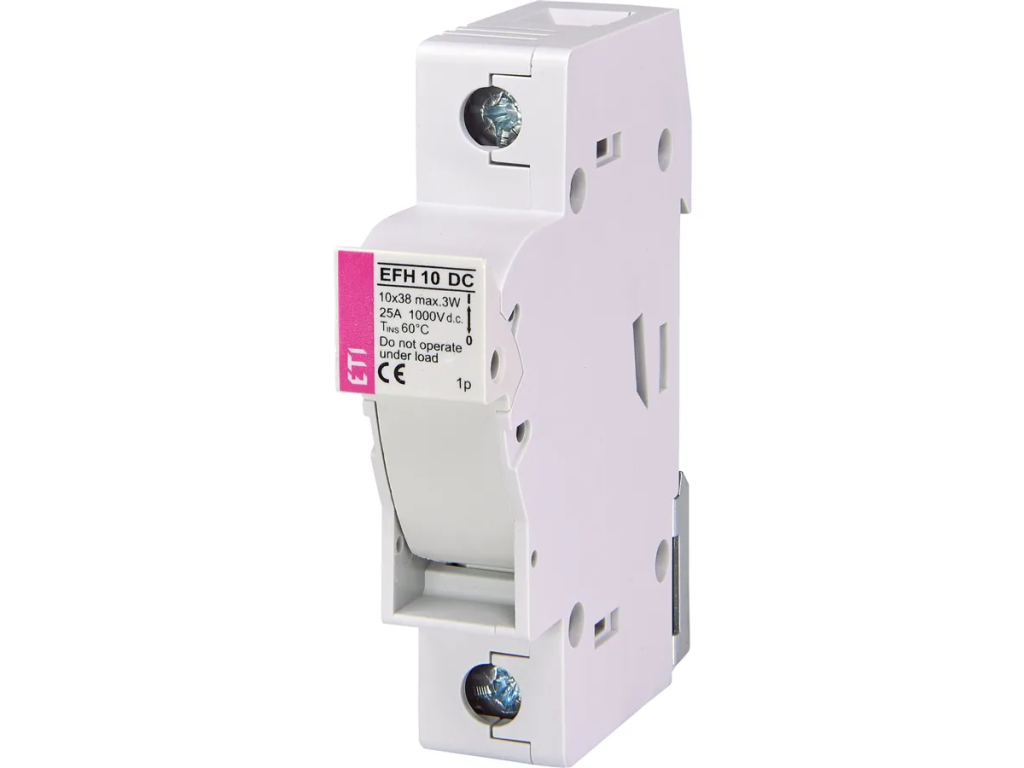

Poistkový odpojovač k fotovoltaickému panelu 16 A

Podrobný popis

Poistkový odpojovač s fotovoltaickou poistkou 16 A slúži na ochranu fotovoltaických modulov pred skratom a preťažením a zároveň umožňuje bezpečné odpojenie časti obvodu. Poistka je vložená priamo v odpojovači, takže pri jej výmene nie je potrebné zasahovať do ďalších častí zapojenia.

Ako výmena poistky prebieha

Pri skrate alebo preťažení sa vložená poistka prepáli. Po odstránení príčiny vložte do výklopného držiaka novú poistku a držiak zatvorte. Puzdro poistky neotvárajte pod zaťažením.

Technické parametre odpojovača

• hmotnosť: 63 g
• menovitý prúd: 25 A
• menovité jednosmerné napätie: 1000 V
• pripojenie: 1 – 25 mm²
• upevnenie: 35 mm DIN lišta

Technické parametre poistky

• menovitý prúd: 16 A
• charakteristika: gPV
• menovité jednosmerné napätie: 1000 V
• vypínacia schopnosť DC: 30 kA
• strata výkonu: 1,9 W
• rozmery: 10 x 38 mm

Obsah balenia

• 1x Fotovoltaický poistkový odpojovač EFH-10 1p
• 1x Fotovoltaická poistka 16 A pre odpojovač EFH 10 1p
