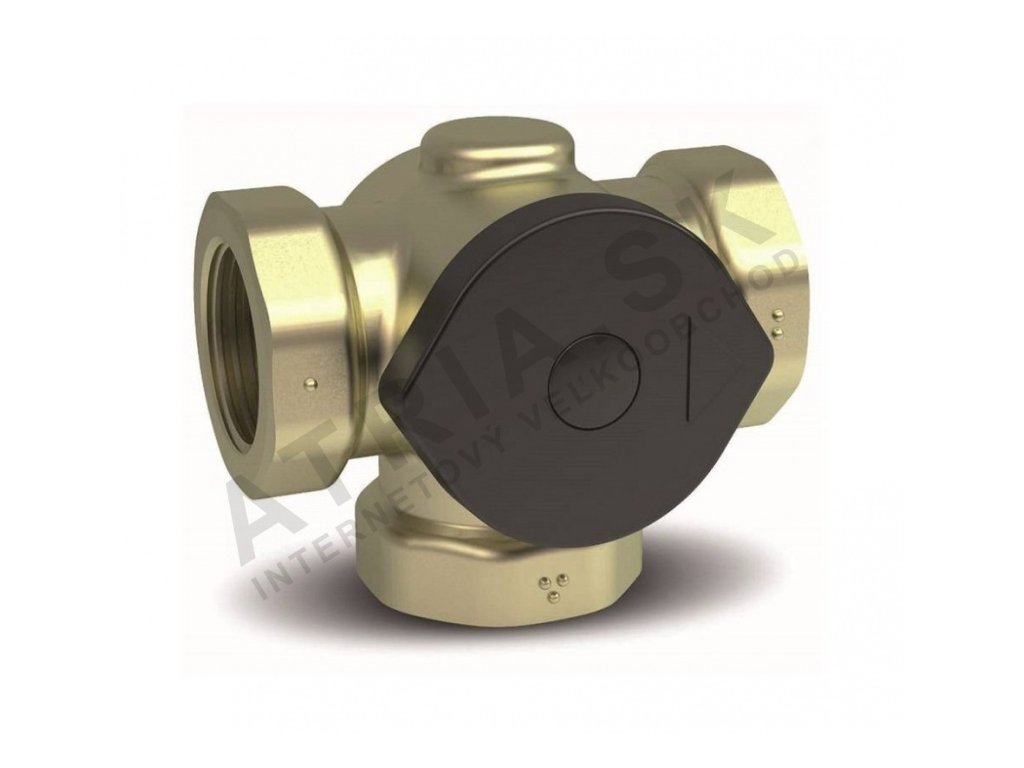

Termoregulačný prepúšťací ventil - 5/4"; Kv 12; 72° C IVAR.TERMOVAR
Kód: 1560080Súvisiaci tovar
Podrobný popis
Termoregulačný prepúšťací ventil IVAR.TERMOVAR 5/4" s prietokovým súčiniteľom Kv 12 a termostatickou vložkou 72 °C sa osádza do okruhu kotla na tuhé palivá. Reguluje teplotu vratnej vody, ktorá sa vracia do kotla, a udržiava ju minimálne na úrovni prevádzkovej teploty vložky, teda 72 °C.
Prečo ho inštalovať
- bráni tepelným šokom pri náhlom prívode studenej vody do kotla, ktoré spôsobujú nízkoteplotnú koróziu
- kotol rýchlejšie dosiahne prevádzkovú teplotu, čím sa obmedzí dechtovanie a kondenzácia v spaľovacom priestore
- predlžuje životnosť kotla na tuhé palivá a zlepšuje spaľovanie
- pomáha znižovať emisie škodlivín
Výrobca ho označuje za nevyhnutnú súčasť každej inštalácie zdroja na tuhé palivá s akumulačnou nádobou.
Konštrukcia
Telo aj uzatvárací prvok sú z mosadze DZR, tesniace O-krúžky z EPDM sú bezúdržbové a vymeniteľné, rukoväť je z POM. Ventil má vnútorné závity 5/4" F podľa ISO 228/1 (DN 32) a pracuje do tlaku PN 10 pri teplote 0 až +120 °C. Bezúdržbovú termostatickú vložku možno vymeniť – náhradná vložka 72 °C má kód 1920064.
Nastavenie za prevádzky
Funkčný prietok zmeníte miernym nadvihnutím a pootočením plastového krytu – pod tlakom, bez náradia a bez vypúšťania sústavy. Ak je potrebná väčšia sila, po odobratí krytu použite kľúč veľkosti 19 mm, nie kliešte.
Montáž a varianty
Inštaláciu smie vykonať len odborne spôsobilá osoba. Vo vzorových zapojeniach výrobca ventil kombinuje s guľovým uzáverom IVAR.TOP BALL, spätným ventilom a obehovým čerpadlom. Pred uvedením do prevádzky sústavu prepláchnite, na ošetrenie vody výrobca odporúča prípravok GEL.LONG LIFE 100. V rozmere 5/4" sa ventil vyrába aj s vložkou 45, 55, 61 a 80 °C, pre iné prietoky sú k dispozícii verzie 1" (Kv 9) a 6/4" (Kv 17).
Technické parametre
| Kód | 1560080 |
| Výrobca | IVAR |
| Typ | IVAR.TERMOVAR |
| Pripojenie | vnútorný závit 5/4" F (ISO 228/1) |
| Menovitá svetlosť | DN 32 |
| Prietokový súčiniteľ Kv | 12 m³/h |
| Teplota termostatickej vložky | 72 °C |
| Max. prevádzkový tlak | PN 10 |
| Prevádzková teplota | 0 °C až +120 °C |
| Materiál tela | mosadz DZR |
| Tesnenie | O-krúžky EPDM |
| Rukoväť | POM |
| Náhradná vložka 72 °C (kód) | 1920064 |
| Hmotnosť | 900 g |
Časté otázky
Môžem termostatickú vložku vymeniť alebo zvoliť inú teplotu?
Áno, bezúdržbová termostatická vložka je vymeniteľná. Výrobca dodáva náhradné vložky s otváracou teplotou 45, 55, 61, 72 a 80 °C – vložka 72 °C pre tento ventil má kód 1920064.
Ako tento ventil funguje?
Reguluje teplotu vratnej vody, ktorá sa vracia do kotla, a udržiava ju minimálne na prevádzkovej teplote vložky, teda 72 °C. Bráni tak tepelným šokom spôsobujúcim nízkoteplotnú koróziu, kotol rýchlejšie dosiahne prevádzkovú teplotu a obmedzí sa dechtovanie aj kondenzácia v spaľovacom priestore.
Musí montáž vykonať odborník?
Áno, inštaláciu a uvedenie do prevádzky smie podľa výrobcu vykonávať výhradne odborne spôsobilá osoba v súlade s platnými normami. Pred uvedením do prevádzky treba celú sústavu prepláchnuť.
Dá sa prietok nastaviť bez vypustenia sústavy?
Áno, funkčný prietok zmeníte miernym nadvihnutím a pootočením plastového krytu, a to pod tlakom a bez náradia. Ak je potrebná väčšia sila, po odobratí krytu použite kľúč veľkosti 19 mm, nie kliešte.
Dodatočné parametre
| Kategória: | termoreg. prepúšťacie ventily |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.86 kg |
| EAN: | 6415843672194 |
| Materiál: | mosadz DZR Poznámka |
| Prevádzková teplota: | +120 °C |
| Rozmer závitu: | 5/4" |
| Druh armatúry: | prepúšťací / termoregulačný ventil |
| Menovitý tlak: | PN 10 |
| Kód: | 1560080 |
| Výrobca: | IVAR |
| Typ: | IVAR.TERMOVAR |
| Pripojenie: | vnútorný závit 5/4" F (ISO 228/1) |
| Menovitá svetlosť: | DN 32 |
| Prietokový súčiniteľ Kv: | 12 m³/h |
| Teplota termostatickej vložky: | 72 °C |
| Max. prevádzkový tlak: | PN 10 |
| Prevádzková teplota: | 0 °C až +120 °C |
| Materiál tela: | mosadz DZR |
| Tesnenie: | O-krúžky EPDM |
| Rukoväť: | POM |
| Náhradná vložka 72 °C (kód): | 1920064 |
| Hmotnosť: | 900 g |
