Vaillant aroVAIR pro VA 2-050 KN – kazetový fancoil 5 kW

Podrobný popis

Vaillant aroVAIR pro VA 2-050 KN – kazetová fancoilová jednotka pre kúrenie aj chladenie

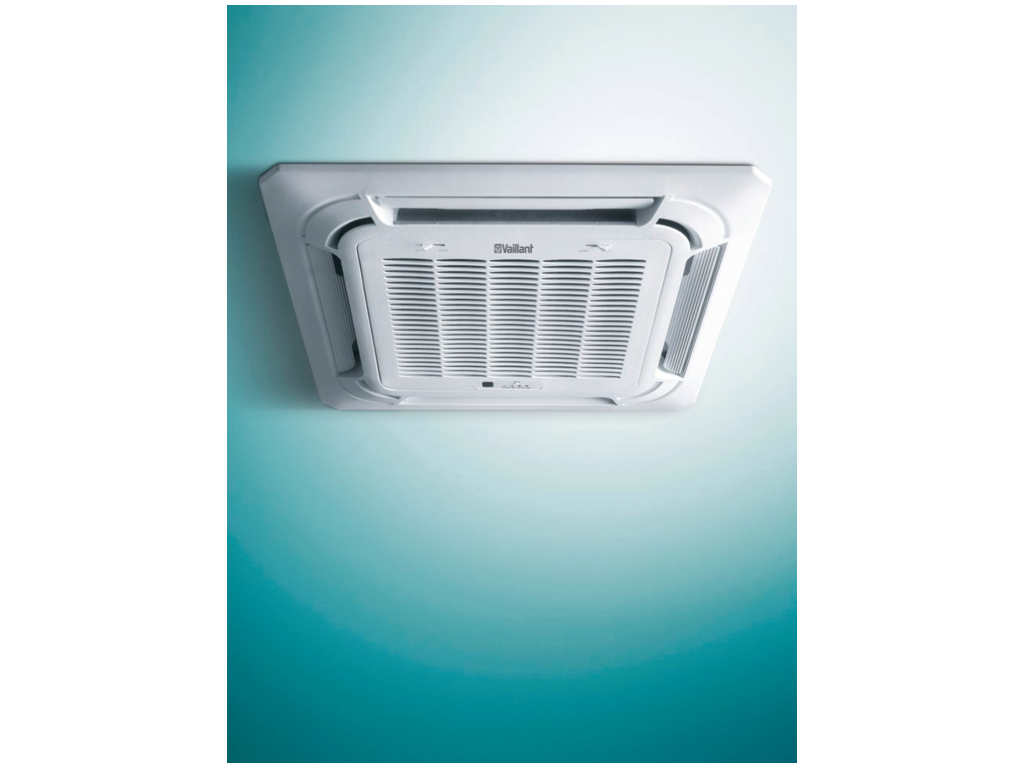

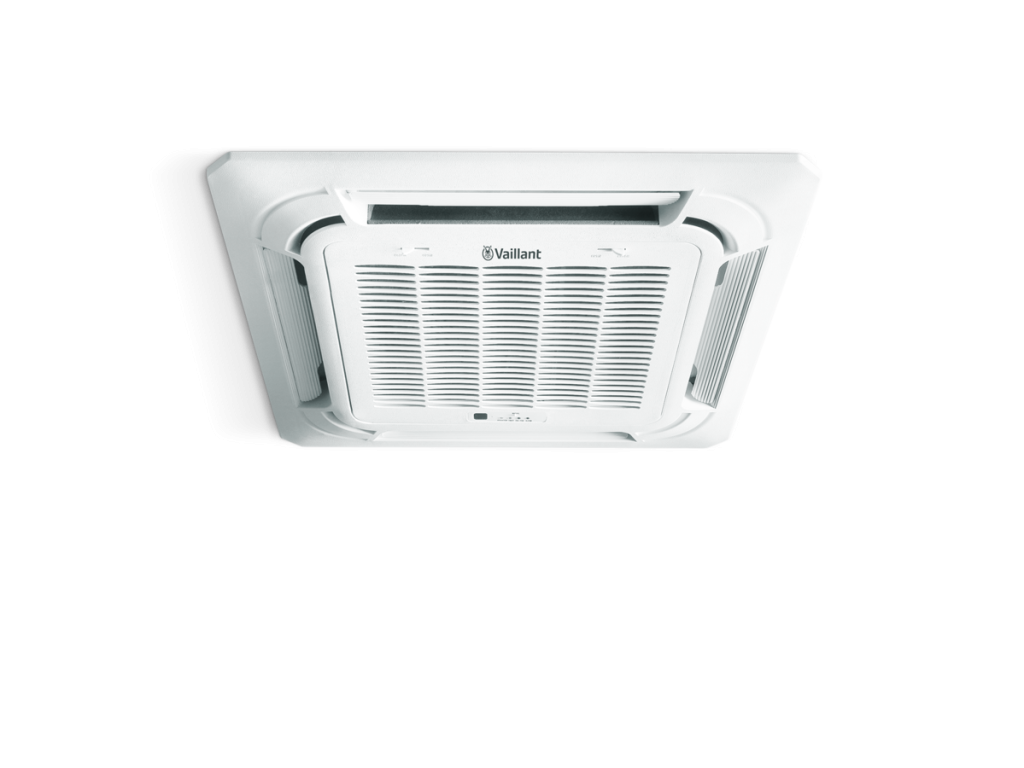

Vaillant aroVAIR pro VA 2-050 KN je kazetová (stropná, do podhľadu montovaná) fancoilová jednotka zo strednej výkonovej triedy radu aroVAIR KN, určená na tichú a rýchlu distribúciu tepla v zime a chladu v lete v jednej miestnosti alebo v otvorenom priestore strednej veľkosti. Jednotka pracuje na princípe vodného teplovýmenníka – teplá alebo studená voda z externého zdroja (najčastejšie tepelné čerpadlo vzduch-voda Vaillant aroTHERM plus, prípadne flexoTHERM, alebo kondenzačný plynový kotol Vaillant ecoTEC v kombinácii s chladiacou jednotkou) preteká cez lamelový výmenník vo vnútri fancoilu a ventilátor preženie miestnostný vzduch cez tento výmenník. Vzduch sa tak buď ohreje, alebo ochladí a odvlhčí, a rovnomerne sa rozvedie do miestnosti štyrmi výfukovými otvormi krycieho panela (panel sa objednáva samostatne, pozri kód 8000018476 pre 5 a 10 kW verziu). Tento princíp – žiadne chladivo v obytnom priestore, iba voda v uzavretom okruhu – robí z fancoilov aroVAIR bezpečné, tiché a údržbovo nenáročné riešenie klimatizácie aj vykurovania v jednom zariadení.

Model VA 2-050 KN patrí do strednej výkonovej rady s menovitým chladiacim výkonom 5,86 kW pri vysokých otáčkach ventilátora (klesajúc na 4,55 kW pri nízkych otáčkach) a vykurovacím výkonom až 6,78 kW pri vysokých otáčkach (5,39 kW pri nízkych otáčkach). Tento výkon postačuje na komfortné temperovanie obytných aj kancelárskych priestorov s bežnou tepelnou stratou približne 45 – 65 m² podlahovej plochy pri štandardnej svetlej výške stropu, v závislosti od orientácie miestnosti, tepelných strát obálky budovy a počtu vonkajších stien a okien. Jednotka je konštrukčne založená na rozmerovej platforme 840 × 840 mm (pôdorys), s výškou tela 288 mm, čo umožňuje montáž aj do podhľadov s obmedzenou konštrukčnou výškou.

Ako funguje kazetový fancoil v systéme s tepelným čerpadlom

Fancoilové jednotky radu aroVAIR sú navrhnuté ako hydronické (vodné) koncové prvky vykurovacej a chladiacej sústavy. Na rozdiel od klasickej klimatizácie so splitovými jednotkami, kde chladivo cirkuluje priamo medzi vonkajšou a vnútornou jednotkou, fancoil VA 2-050 KN využíva jediné médium – vodu (prípadne zmes vody s nemrznúcou kvapalinou pri chladiacom prevádzkovom režime v zimnom období) – ktorá je pripravená centrálne jedným zdrojom tepla/chladu a rozvedená do všetkých fancoilov v objekte rozvodným potrubím. To má niekoľko zásadných výhod: po prvé, v interiéri sa nikdy nemanipuluje s chladivom, čo eliminuje riziká spojené s únikom chladiva a zjednodušuje legislatívne požiadavky na servis (nie je potrebná F-plynová certifikácia pre samotné fancoily). Po druhé, jeden zdroj tepla/chladu (napríklad jedno vzduch-voda tepelné čerpadlo Vaillant aroTHERM plus) môže súčasne zásobovať viacero miestností cez viacero fancoilov rôznych výkonových tried – kombináciou nástenných (WN), konzolových slim (CSN), parapetných (CN) a práve kazetových (KN) jednotiek v jednom objekte, podľa dispozície každej miestnosti. Po tretie, kazetová montáž do podhľadu znamená, že jednotka je z obytného priestoru viditeľná iba ako nízkoprofilový dizajnový panel s mriežkami, čo je architektonicky diskrétnejšie riešenie než nástenná alebo parapetná jednotka.

Pri kúrení funguje VA 2-050 KN ako klasický teplovodný fancoil – ventilátor prefukuje vzduch cez výmenník ohriaty vratnou vodou z tepelného čerpadla alebo kotla, čím doplní alebo úplne nahradí klasické radiátorové vykurovanie rýchlou konvekčnou zložkou tepla. Výhodou fancoilového kúrenia oproti podlahovému vykurovaniu je oveľa rýchlejšia odozva – miestnosť sa vyhreje v priebehu minút, nie hodín, čo je praktické najmä v prechodných obdobiach jari a jesene alebo v priestoroch s prerušovaným užívaním (zasadačky, chaty, apartmány). Pri chladení naopak výmenníkom preteká chladená voda (typicky 7 °C na vstupe) a ventilátor súčasne s ochladzovaním vzduchu zabezpečuje aj jeho odvlhčovanie, keďže na chladnom povrchu lamiel výmenníka kondenzuje vzdušná vlhkosť. Kondenzát sa odvádza gravitačne cez pripojenú odtokovú hadičku do zbernej vaničky (pozri príslušenstvo nižšie) a ďalej do kanalizácie.

Technické parametre Vaillant aroVAIR VA 2-050 KN

Montáž a inštalácia

VA 2-050 KN sa montuje do podhľadu pomocou závesných tyčí kotvených do stropnej konštrukcie, s minimálnym odstupom potrebným pre revíznu manipuláciu a servis (odporúčaný revízny otvor v podhľade približne 950 × 950 mm, zodpovedajúci rozmeru krycieho panela). Pred montážou tela jednotky je potrebné zabezpečiť prívod a vratku vodného potrubia (izolované, aby sa pri chladiacom režime nezrážala vlhkosť na potrubí), odtokové potrubie kondenzátu so spádom smerom k odpadu alebo k čerpadielku kondenzátu, a napájací elektrický kábel 230 V. Po zavesení a vyrovnaní tela jednotky do vodorovnej polohy (dôležité pre správne odvádzanie kondenzátu zo zbernej vaničky) sa pripojí vodné potrubie, odskúša sa tesnosť, a napokon sa nasadí krycí dizajnový panel, ktorý zakrýva technické komponenty a zjednocuje výfukové mriežky s estetikou podhľadu. Inštaláciu odporúčame zveriť kvalifikovanému montážnikovi vykurovacej/chladiacej techniky, ktorý zároveň prepojí jednotku s riadiacim systémom (izbovým regulátorom alebo centrálnym systémom riadenia budovy) a nastaví hydraulické vyváženie okruhu voči ostatným fancoilom v systéme.

Dôležitým krokom pri projektovaní je správne dimenzovanie obehového čerpadla a potrubného rozvodu s ohľadom na tlakovú stratu výmenníka pri menovitom prietoku, aby fancoil dostával dostatočné množstvo vody pri návrhových teplotných spádoch. Pri systémoch s viacerými fancoilmi (kombinácia napr. nástenných WN a kazetových KN jednotiek) sa odporúča hydraulické vyváženie pomocou vyvažovacích ventilov alebo diferenčných regulátorov tlaku, aby každá jednotka dostala navrhnutý prietok bez ohľadu na to, či sú súčasne v prevádzke všetky vetvy alebo len časť z nich.

Kompatibilita so zdrojmi tepla a chladu

Fancoil VA 2-050 KN je navrhnutý ako univerzálny hydronický koncový prvok, ktorý funguje s akýmkoľvek zdrojom teplej/studenej vody v teplotnom rozsahu bežnom pre nízkoteplotné vykurovacie/chladiace sústavy. V praxi sa najčastejšie kombinuje s tepelnými čerpadlami vzduch-voda Vaillant radu aroTHERM a aroTHERM plus (jednotky schopné súčasne vykurovať aj aktívne chladiť), s tepelným čerpadlom flexoTHERM (zem-voda), alebo v kombinácii s kondenzačným plynovým kotlom Vaillant ecoTEC pre vykurovaciu funkciu doplnenú o samostatný zdroj chladu pre letnú prevádzku. Riadenie prevádzkových režimov (Auto / Kúrenie / Vysúšanie / Chladenie / Ventilátor) a rýchlosti ventilátora zabezpečuje kompatibilný drôtový alebo bezdrôtový regulátor – pre túto výkonovú triedu (5 a 10 kW) odporúčame regulátor VA 2-AWC DK (kód 8000022076), ktorý ponúka časový program, funkciu SWING pre rovnomernú distribúciu prúdu vzduchu, tri stupne ventilátora (MIN/MED/MAX) s možnosťou AUTO režimu, prepnutie snímania priestorovej teploty priamo z regulátora a uzamknutie klávesnice proti neoprávnenej manipulácii.

Údržba a starostlivosť

Bežná údržba fancoilu VA 2-050 KN spočíva predovšetkým v pravidelnom čistení alebo výmene vzduchového filtra (spravidla umiestneného za nasávacou mriežkou krycieho panela), ktorý zachytáva prach a alergény z cirkulujúceho vzduchu – odporúča sa kontrola minimálne raz za 1 – 2 mesiace počas sezóny intenzívnej prevádzky, keďže zanesený filter znižuje výkon a zvyšuje spotrebu elektriny ventilátora. Ďalej je potrebné pravidelne kontrolovať priechodnosť odtoku kondenzátu a čistotu zbernej vaničky, najmä pred začiatkom chladiacej sezóny, aby sa predišlo pretečeniu kondenzátu do podhľadu. Výmenník by mal prejsť odbornou kontrolou/vyčistením lamiel v rámci pravidelného servisu vykurovacieho/chladiaceho systému (odporúčaná ročná servisná prehliadka spolu s tepelným čerpadlom alebo kotlom), kde sa zároveň skontroluje tesnosť vodných spojov, funkčnosť odstredivého ventilátora a nastavenie regulátora. Pri dlhodobej odstávke (napríklad mimo sezóny) sa odporúča ponechať systém pod tlakom (nevypúšťať vodný okruh), aby nedošlo ku korózii vnútorných častí výmenníka, a v prípade rizika mrazu (neobývané objekty v zime) zabezpečiť médium s primeraným podielom nemrznúcej zmesi.

Prečo si vybrať práve model VA 2-050 KN

VA 2-050 KN je vyvážená voľba pre stredne veľké miestnosti a otvorené priestory, kde nástenný fancoil menšieho výkonu (rad WN) už nestačí, no plný 10 kW model VA 2-100 KN by bol pre danú plochu predimenzovaný a zbytočne nákladný v prevádzke aj obstaraní. Vďaka kazetovej montáži do podhľadu jednotka nezaberá miesto na stene ani parapete a esteticky splynie s interiérom bytu, kancelárie, showroomu alebo recepcie, pričom si zachováva plný výkon dvojrúrkového systému schopného kúriť aj chladiť. V kombinácii s tepelným čerpadlom Vaillant aroTHERM plus tak získate jeden integrovaný systém pokrývajúci vykurovanie, chladenie aj čiastočné odvlhčovanie vzduchu bez potreby samostatnej klimatizačnej jednotky s chladivovým okruhom v interiéri.
